  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
ethergy писал(а):
Выставил 3200МГц @ 1.35V и в проге TestMem5 v0.12 прогнал поочердёно диапазон таймингов от 16-18-18-36-1T до 18-20-20-42-1T и всегда вылезали ошибки! Затем выставил 16-18-18-36-2T, и вуаля, ошибки пропали. Даже не подозревал что Command Rate может так сильно влиять на стабильность, ведь ошибки вылезали даже на завышенных таймингах. Так что остановился пока на таймингах из профиля XMP1 но с Command Rate 2Т.

вместо 2t можно было включить gear down mode

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  WWQ

Member
Статус: Не в сети
Регистрация: 08.07.2016
Фото: 8
ethergy таже история была, хотя у меня 4 одинаковые планки качественного б-дая... только на т2 или с гдм все было ОК... в противном случае при любых настройках вольтажах и таймингах были ошибки.
  ethergy

Member
Статус: Не в сети
Регистрация: 03.12.2020
Фото: 5
Remarc
Цитата:
вместо 2t можно было включить gear down mode

Выставил GDM. Тоже тест прошло :ok: . В CPU-Z показывает Command Rate 1T. Благодарю!
(16-18-18-36-GDM 3200МГц @ 1.35V)

Добавлено спустя 28 минут 30 секунд:
WWQ
Это конечно жесть, что даже с 4 би-даями CR так капризничает. Знал бы я раньше про этот критический момент, то сэкономил бы кучу времени.

_________________
R9-5900X 4.4GHz@1.16V fix | MSI MAG B550 Tomahawk | ASUS TUF RTX 4080 | 64GB DDR4 3200MHz@1.26V 16-18-18-18-36-GDM | 4TB NVMe 7400 MB/s

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ethergy не вижу жести - ХМП сделан для Интел.
Подкрути чего слегка вручную, может и CR1 ехал бы стабильно, а может и нет.

Встречал опр количество бидаев за последнее время. Некоторые ехали CR1, другие не ехали, что ты ни крути (хотя мне ставили на вид, что мол не докрутил, так что сие лишь личное мнение).

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  iskandar

Member
Статус: Не в сети
Регистрация: 25.03.2016
Откуда: Липецк
Фото: 72
usr721 писал(а):
vSOC 1.15, CLDO 0.9, ProcODT 40, покрутить сопротивления (20-20-20-20, 24-20-24-24, 40-20-24-24).
Вторички: tRRDS 6, tFAW 24, tWR 20, tRTP 10. Также tRAS 38, tRC 56 выставьте на всякий случай. Но думается, дело здесь не в таймингах.
Перегрев также весьма маловероятен на мой взгляд, я бы здесь его вообще не рассматривал как причину, тем более с активным охладом.
Как вариант, просто плохой бин S8B, раз даже 4200CL18 с пол пинка не едет и RFC такой высокий.

Я долго и пристально крутил напряжения (DIMM, SOC) и сопротивления.
Вроде нашёл причину - повысил на шаг LLC CPU NB (#3)и выставил постоянную частоту GPU (1000)
Вторички здесь подсмотрел, благо первички с моими совпадают и частота близкая:
AMD APU 5000 серии (Cezanne) информация и опыт пользования. #17487242
#77

Вот что в результате у меня получилось:
#77
#77
#77

tRFC=160nS через полчаса ошибки начинаются. Оставил 170nS.
S8B средненькая у меня, судя по всему.
По мне так всё уже отлично.

_________________
i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W

  ethergy

Member
Статус: Не в сети
Регистрация: 03.12.2020
Фото: 5
usr721
Цитата:
Подкрути чего слегка вручную, может и CR1 ехал бы стабильно, а может и нет.

Так я писал постом выше, что крутил вручную и не только "слегка", но и довольно сильно задрав тайминги, но всё равно не поехало стабильно пока 2Т или GDM не поставил.

_________________
R9-5900X 4.4GHz@1.16V fix | MSI MAG B550 Tomahawk | ASUS TUF RTX 4080 | 64GB DDR4 3200MHz@1.26V 16-18-18-18-36-GDM | 4TB NVMe 7400 MB/s

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ethergy речь шла не о таймингах или не только о таймингах.
Впрочем, уже не важно, раз вас CR2 устраивает.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
Что-то с памятью моей стало... (с)
Вечер, парни. Всех с наступившим.

Что-то в какой-то момент пошло не так и мой стабильный 15 15 15 30 45 GDM off 1t конфиг перестал быть стабильным. И что я только не пробовал, не получается вернуть его.
- CLkDrvStr 60 - ошибки
- Напряжение в диапазоне от 1.45 до 1.55 - ошибки
- ProcODT от 28 до 43.4 - ошибки
- RTT перебрал все доступные вариант
- AddrCmdSetup и его соседи перебраны в диапазоне от 55 до 60, ошибки
- Тайминги расслаблялись и отпускались в авто, ошибки

Всё это вместе и порознь, в различных вариациях - ошибки.

Нужно отдать должно, ошибки возникают стабильно на 20-21 минуте тестирования пресетом Anta777 extreme. Перегрев исключён, стоит направленная вертушка. Датчики на памяти сообщают максимум о 41.6 градусах на обеих планках
Видимо, не видать мне больше cl15. Может, есть у кого какие варианты, куда я забыл посмотреть?

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Castlesairus memtest86 прогони.
  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
MadMaxx писал(а):
Castlesairus memtest86 прогони.

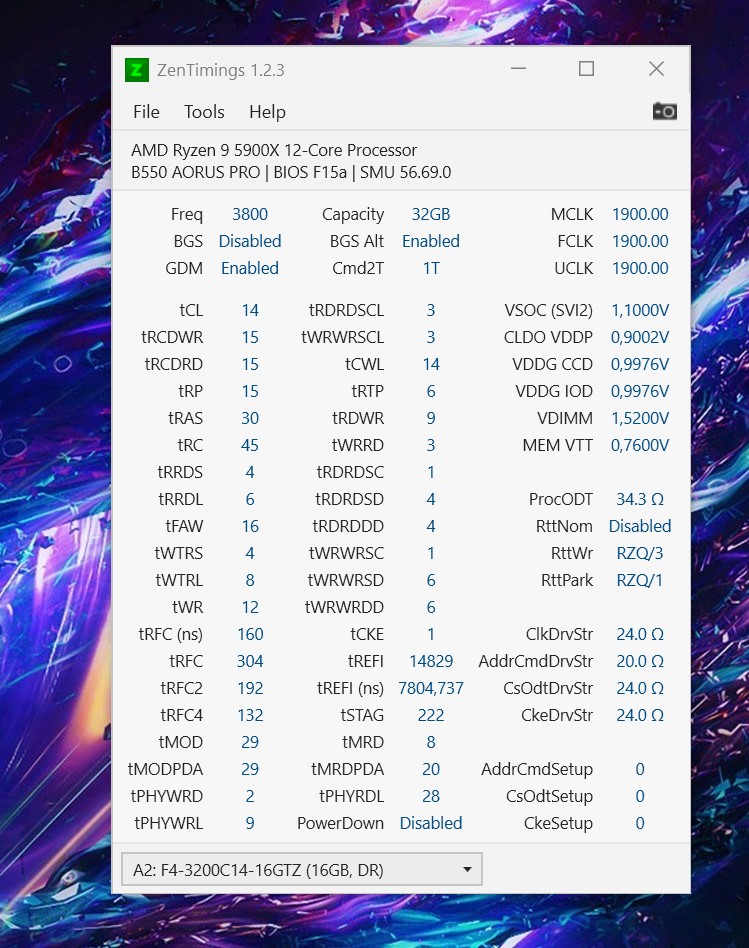

А смысл? Память "здоровая". Проходит любые тесты без ошибок на текущем конфиге, никаких нареканий. Absolut,Extreme по разу. "Поломался" только GDM=off
Вложение:
3.jpg [ 185.97 КБ | Просмотров: 369 ]

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Castlesairus писал(а):
Память "здоровая"

Хозяин барин! Я бы проверил.
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Castlesairus писал(а):
Поломался" только GDM=off

при переходе с 2х8 на 4х8, пришлось для стабильности поднять на шаг только один вольтаж в биосе - CPU VDD18 (попробуй, может и тебе поможет): https://ibb.co/2nGnh63

_________________
https://ibb.co/Sf1jB85

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
michernov писал(а):
https://ibb.co/2nGnh63

rtt 0 0 5 в авто такие доска ставит? у меня так для двух синглов.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Hro писал(а):
rtt 0 0 5 в авто такие доска ставит? у меня так для двух синглов

нет, не в авто. это уже после умные люди подсказали, что для 4х8 надо ставить 7 3 1..

_________________
https://ibb.co/Sf1jB85

  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
michernov писал(а):
при переходе с 2х8 на 4х8, пришлось для стабильности поднять на шаг только один вольтаж в биосе - CPU VDD18 (попробуй, может и тебе поможет): https://ibb.co/2nGnh63

Спасибо за совет, но увы. Как и с остальным - 21 минута, Тест #9 дал ошибку :-(

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Castlesairus
Я бы попробовал, если бы не поленился:
tWTRL 10 или 12
SCL 5
SD DD 55 77
Затем:
vSOC 1.05 или наоборот 1.125, можно также добавить LLC SOC 3 (или как оно у вас на доске обозначется, не знаю, у меня макс уровень - 1)
CLDO 0.85 или 0.875
RTT 7-3-1, 7-3-5, 7-2-1
DrvStr также можно покрутить (все 20 или 40-20-24-24, 60-20-24-24, 60-20-20-24).

Если никак, пробовал бы с первичками 15-16-16-16, ну и все. На неделю делов хватит))

Добавлено спустя 8 минут 5 секунд:
Хотя нет, можно же еще все по одной проверить на гонибельность и затем торкнуть каждую в наиболее подходящий слот))

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
usr721 писал(а):
Я бы попробовал, если бы не поленился:
tWTRL 10 или 12
SCL 5
SD DD 55 77
Затем:
vSOC 1.05 или наоборот 1.125, можно также добавить LLC SOC 3 (или как оно у вас на доске обозначется, не знаю, у меня макс уровень - 1)
CLDO 0.85 или 0.875
RTT 7-3-1, 7-3-5, 7-2-1
DrvStr также можно покрутить (все 20 или 40-20-24-24, 60-20-24-24, 60-20-20-24).

Если никак, пробовал бы с первичками 15-16-16-16, ну и все. На неделю делов хватит))

Добавлено спустя 8 минут 5 секунд:
Хотя нет, можно же еще все по одной проверить на гонибельность и затем торкнуть каждую в наиболее подходящий слот))


Практически всё из этого уже пробовал (тайминги все в авто). Не пробовал CLDO. Попробую, но не уверен.

Планки местами тыркать - пробовал, погоды не делает, они практически близнецы. Разница в напряжении для старта где-то 0.01. Да и вряд ли бы так существенно на GDM влияло бы

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  Myrhhhhhh

Junior
Статус: Не в сети
Регистрация: 02.11.2022
Здравствуйте формучане, обновил свой старый процессор на новый Ryzen 5 5600, и память 16GB Kingston fury beats 3600, cl17, две плашки, хочу приобрести еще две таких же плашки что бы было 32GB, скажите пожалуйста, сильно ли упадет производительность в играх? И упадет ли она вообще, из за четырех плашек ОЗУ? частоты получится те же 3600 оставить или они будут ниже так как контроллеру памяти будет тяжелее переваривать 4 плашки ОЗУ? Введите в курс дела), буду очень благодарен. мамка MSI b450M pro vdh-plus
  Shturbanfurer

Member
Статус: Не в сети
Регистрация: 17.07.2011
Фото: 89
Myrhhhhhh писал(а):
Введите в курс дела)

с экономической точки зрения сейчас выгоднее продать 2х8 и взять так же б/у 2х16. Плюс будет возможность поставить еще 32гб. Это конечно если есть время целыми днями пастись на авито, если повезет то доплата составить 1-2т.р. или даже выйти в ноль
  Myrhhhhhh

Junior
Статус: Не в сети
Регистрация: 02.11.2022
Нет возможности это сделать, и нужно здесь и сейчас, по этому и спрашиваю насчет четырех плашек и их поведения в целом.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1396 из 1778 • <  1 ... 1393  1394  1395  1396  1397  1398  1399 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 14

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
