  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  IMVEKO

Member
Статус: Не в сети
Регистрация: 17.01.2018
Откуда: Зауралье
michernov писал(а):
попробуй до 4 уменьшить, только при этом tWRRD тоже делай равным - 4

Спасибо за совет, который уберег меня от траты 8000руб. Поставил SCL на 4 и всё поехало как надо! ТМ5 Anta Extreme прошел 5 циклов без единой ошибки, ОССТ тоже. ПСП еще выросла, доволен результатом. Погонял вечером в МВ2022, вылетов и каких-либо проблем не было)
Вложение:

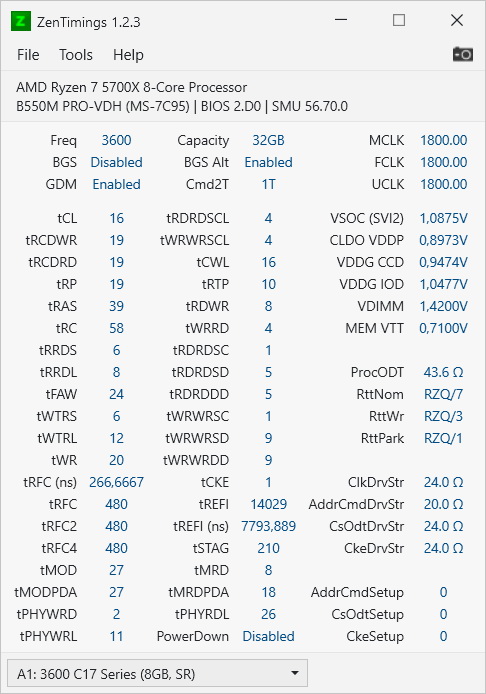

ZenTimings_Screenshot 3600 4x8 2.jpg
ZenTimings_Screenshot 3600 4x8 2.jpg [ 104.79 КБ | Просмотров: 574 ]

Вложение:

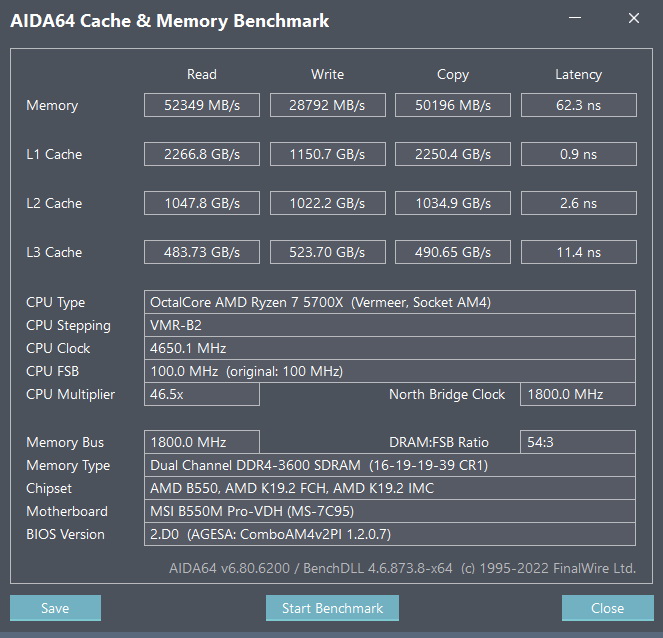

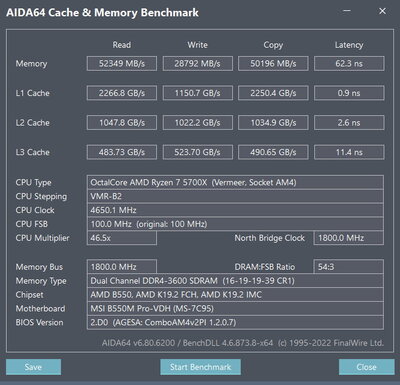

SCL 4-2.jpg
SCL 4-2.jpg [ 108.07 КБ | Просмотров: 574 ]

_________________
R7 5700X/MSI B550 TOMAHAWK/4x8Gb Patriot Viper 4 Blackout CJR@3600/JONSBO TG-240/Sapphire RX7800XT PURE/MSI MPG A750GF/JONSBO D40

  topol1111

Member
Статус: Не в сети
Регистрация: 30.12.2012
Фото: 4
Etevi сильно большие тайминги калькулятор выставляет выберете ревизию а2/а3 вместо мануал
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Etevi писал(а):
Всем привет. Прошу помощи у знающих по разгону DDR4. Моя конфигурация: Asus TUF Gaming B550M Plus (Wi-Fi) bios последний, Crucial Ballistix DDR4 2x8 3200 (BL8G32C16U4B), AMD Ryzen 7 5700X.

Привет,
тайминги
tRAS 39
tRC 58
tRRDS 4
tRRDL 6
tFAW 16
tWTRS 4
tWTRL 10
tWR 12
SCL 4
tRTP 6
vSOC 1.05V

Добавлено спустя 1 минуту 1 секунду:
Etevi писал(а):
Хочу добиться хороших таймингов на 3.600 (выше не гонюсь, не вижу смысла).

Если что, 3733-3800CL16 ваше железо держит безо всяких проблем.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Etevi

Member
Статус: Не в сети
Регистрация: 16.11.2013
Откуда: Гомель
Фото: 9
topol1111 писал(а):
Etevi сильно большие тайминги калькулятор выставляет выберете ревизию а2/а3 вместо мануал

Мануал стоит из за того что я загружал свой XMP профиль с «Thaiphoon Burner».
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
IMVEKO писал(а):
Скрытый текст

сохрани эти настройки в одном из профилей биоса, чтобы можно было к ним вернутся при случае.. и если желание ещё не пропало, можно дальше так попробовать (желательно поэтапно - в соответствии со цветом значений): https://imgbb.su/image/xgeK5N

_________________
https://ibb.co/Sf1jB85

  IMVEKO

Member
Статус: Не в сети
Регистрация: 17.01.2018
Откуда: Зауралье
michernov писал(а):
сохрани эти настройки в одном из профилей биоса

Это само собой)

Добавлено спустя 1 минуту 21 секунду:
michernov писал(а):
в соответствии со цветом значений

э, не понял про цвета и последовательность :(

_________________
R7 5700X/MSI B550 TOMAHAWK/4x8Gb Patriot Viper 4 Blackout CJR@3600/JONSBO TG-240/Sapphire RX7800XT PURE/MSI MPG A750GF/JONSBO D40

  Etevi

Member
Статус: Не в сети
Регистрация: 16.11.2013
Откуда: Гомель
Фото: 9
usr721 писал(а):
Привет, тайминги:
tRAS 39
tRC 58
tRRDS 4
tRRDL 6
tFAW 16
tWTRS 4
tWTRL 10
tWR 12
SCL 4
tRTP 6

vSOC 1.05V

Спасибо за отклик. Тайминги обновил, vSOC 1.05V выставил. Система стабильна. Единственное но, в бечмарке аиды каждый раз разные результаты (раз 5 тестировал), особенно это бросается в глаза по L3 кэшу (показатели стали немного меньше). Хотя по всему L1-L3 показатели стали немного меньше (на скриншоте так сказать лучший результат). Это нормально что по "L кэшу" так скачат показатели?
Скорость работы памяти с вашими таймингами немного выросла. Жалко что латентность не особо уменьшилась. Стоит ещё память (тайминги крутить)?
6790667905
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Etevi писал(а):
Жалко что латентность не особо уменьшилась.

частоту надо выше и отключить tsme

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
IMVEKO писал(а):
не понял про цвета и последовательность

меняешь цифры не все разом, а только одного цвета и проверяешь на ошибки; затем также цифры другого цвета и т.д. (можно и все разом для начала, но если будут ошибки, придется менять пошагово, чтобы выявить их виновника)

_________________
https://ibb.co/Sf1jB85

  IMVEKO

Member
Статус: Не в сети
Регистрация: 17.01.2018
Откуда: Зауралье
michernov, спасибо, обязательно попробую. А что это может дать, ПСП, латентность?

_________________
R7 5700X/MSI B550 TOMAHAWK/4x8Gb Patriot Viper 4 Blackout CJR@3600/JONSBO TG-240/Sapphire RX7800XT PURE/MSI MPG A750GF/JONSBO D40

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Etevi писал(а):
Это нормально что по "L кэшу" так скачат показатели?

L3 зависит от проца, его разгона.
Что кэши прыгают - нормально. Даблик по ячейке в Аиде и смотрите, насколько прыгают.
Для более-менее показательного сравнения Аиду прогонять в одинаковых условиях, с чистым фоном ОС (можно также сетку отключить).
Etevi писал(а):
Скорость работы памяти с вашими таймингами немного выросла. Жалко что латентность не особо уменьшилась. Стоит ещё память (тайминги крутить)?

Как уже говорилось, 3733-3800CL16 на вашей системе поедет без проблем. Латенси при этом снизится. Нужно ли это вам, решайте сами.

Для 3800 выставить RFC 576, все остальные тайминги оставляем от 3600, то есть прежними.
vDIMM около 1.4V.
vSOC 1.05-1.1V.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
IMVEKO писал(а):
А что это может дать, ПСП, латентность?

ещё немного поднимет ПСП и понизит латентность..

_________________
https://ibb.co/Sf1jB85

  Алекс D

Junior
Статус: Не в сети
Регистрация: 31.08.2022
usr721 писал(а):
Шапку почитать

Не совсем развернутый ответ. В шапке не все для меня ясно, поэтому спрашивал.
Просмотрел советы выше на такие же планки памяти, поджал по ним у себя. Получил следующее.
Подскажите можно ли еще что-то ужать, поджать, разогнать. Частоту думаю оставить 3600
Вложение:
Память 16-19-16-3600-1,36.png
Память 16-19-16-3600-1,36.png [ 688.38 КБ | Просмотров: 409 ]

Пробовал больше делать, что то не то получается

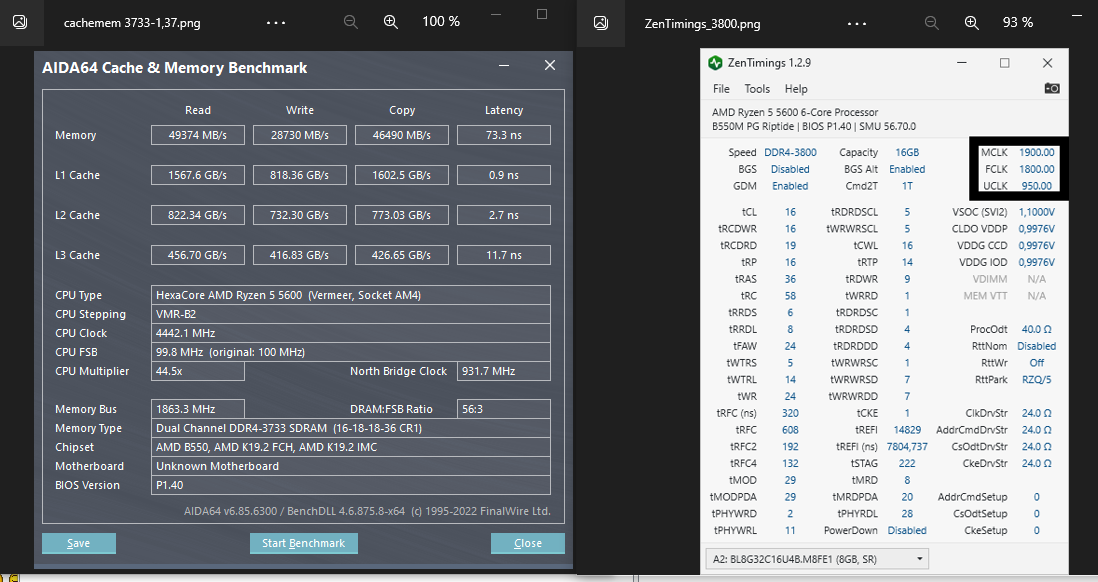

Вложение:
Снимок экрана 2023-02-05 000139.png
Снимок экрана 2023-02-05 000139.png [ 316.04 КБ | Просмотров: 409 ]

_________________
R5 5600, Asrock b500m PG Riptide, 2x8 Crusial Ballistix BL8G32C16UB4

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Алекс D писал(а):
Пробовал больше делать, что то не то получается

потому что делитель включился,надо принудительно выставить fclk=uclk

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Алекс D писал(а):
что то не то получается

FCLK в "Auto" потому что. Нужно вручную 1900 выставить.

_________________
PJVol @OCN, Anandtech

  abs99

Member
Статус: Не в сети
Регистрация: 25.01.2022
Фото: 12

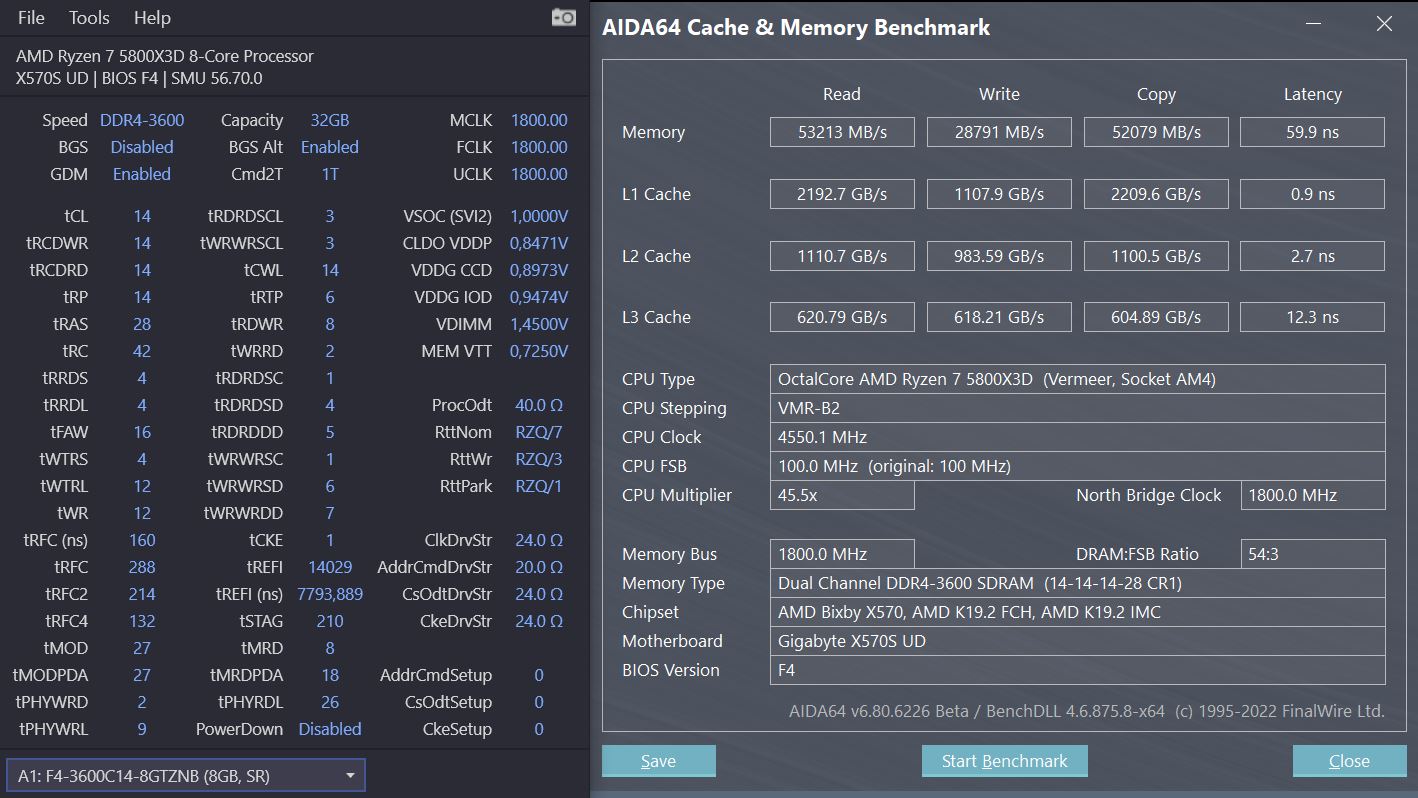

Посмотрите пожалуйста, не пережаты ли тайминги для 4-х одноранков:

Вложение:
timings.JPG [ 178.57 КБ | Просмотров: 851 ]


Заранее спасибо.

_________________
Ryzen 7 5800X3D, Noctua NH-D15S, Gigabyte X570S UD, F4-3600C14Q-32GTZNB, Colorful RTX 2070S + Raijintek Morpheus 8057, Corsair HX1200

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
abs99 писал(а):
Посмотрите пожалуйста, не пережаты ли тайминги для 4-х одноранков:

trfc можно ниже сделать 260 и trdrd/twrwr scl 2

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  abs99

Member
Статус: Не в сети
Регистрация: 25.01.2022
Фото: 12
Т.е. для 4-х одноранковых модулей нет смысла разжать tRRDL до 6-7 ? Это касается только двухранковых, вне зависимости от количества, модулей?

_________________
Ryzen 7 5800X3D, Noctua NH-D15S, Gigabyte X570S UD, F4-3600C14Q-32GTZNB, Colorful RTX 2070S + Raijintek Morpheus 8057, Corsair HX1200

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
usr721 писал(а):

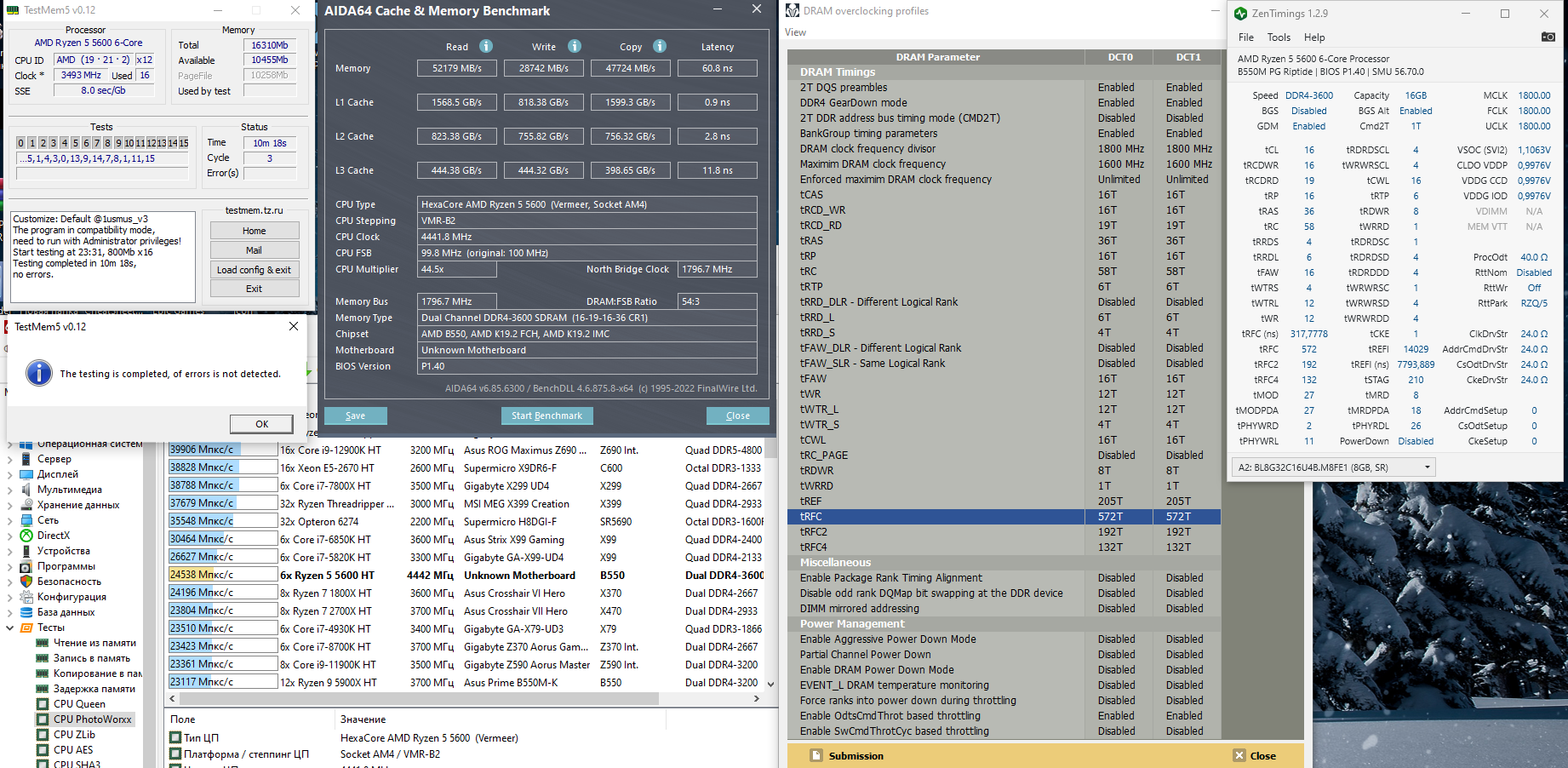

Прогнал по-быстрому 4 зеленых двуранга бидая M378A2K43BB1.
Может кому-то будет интересно, что нынче могут старые добрые BB1 на быстром КП.
На 3733-3800 не заводятся :-(

Два модуля на 3733-3800 заводятся. Макс, что удалось выжать стабильного из этих зеленок двурангов:
S8B OEM 2x16 3733CL18@1.35 GDM
#77

Добавлено спустя 7 минут 21 секунду:
Также прогнал еще один старый OEM кит на чипах S8B (K4A8G085WB 2133, плата A0), одноранги. Хотел было сказать "зеленки", но они синие - RAMAXEL :-)
Так вот, выше хилых 3333CL16 они не поехали:
S8B OEM 2x8 3333CL16@1.35 GDM
#77

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Etevi

Member
Статус: Не в сети
Регистрация: 16.11.2013
Откуда: Гомель
Фото: 9
michernov писал(а):
Как уже говорилось, 3733-3800CL16 на вашей системе поедет без проблем. Латенси при этом снизится. Нужно ли это вам, решайте сами.

Для 3800 выставить RFC 576, все остальные тайминги оставляем от 3600, то есть прежними.
vDIMM около 1.4V.
vSOC 1.05-1.1V.

Попробую ради интереса, потом отпишусь. Ещё раз спасибо за помощь.

Попробовал. Для 3800 выставил FCLK 1900, RFC 576, всё остальное как было. vDIMM 1.4V, vSOC 1.1V. При тесте в программе TM5 (с настройками по умолчанию) спустя секунд 5 высыпало 30 ошибок, дальше не тестил.

С 3733 FCLK 1866, RFC 576, всё остальное как было. vDIMM 1.39V, vSOC 1.1V. Всё так-же как и выше только времени чуть больше и ошибок чуть меньше. При тесте в программе TM5 (с настройками по умолчанию) спустя секунд 15 высыпало 5 ошибок, дальше не тестил.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35661 • Страница 1420 из 1784 • <  1 ... 1417  1418  1419  1420  1421  1422  1423 ... 1784  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Dmitrui, VCCSA и гости: 33

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
