  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
UmR777 писал(а):
с выключенным GDM не стартует, так же запускается с полностью вашими таймингами - но GDM опять таки не вырубается

Не нужно отключать GDM в твоем случае, ну и отключается он с вторичными в АВТО, читай мой гайд в шапке.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Etevi

Member
Статус: Не в сети
Регистрация: 16.11.2013
Откуда: Гомель
Фото: 9
usr721 писал(а):
CLDO_VDDP 0.85V. В таком конфиге 1V - много, из-за перевольтажа бывают ошибки.
Затем vDIMM пробуйте добавить слегка.

usr721 писал(а):
Дальше только покрутить DrvStr и, возможно, ProcODT.

Если ничего это не помогает, требуется более тщательный подбор напряжений vDIMM, vSOC, CLDO_VDDP, возможно, также и некоторых сопротивлений.

Привет. С чего начать. Начну с 3733-3800. Выставил я «CLDO_VDDP 0.85V», vDIMM 1,4 (1,39 тоже тестил), vSOC 1.1 (1.05 тоже тестил). DrvStr и ProcODT пробовал два других варианта, не напишу сейчас какие были выставлены. При тесте в программе TM5 (с настройками по умолчанию) 3800 больше ошибок и раньше появляются (при первом заходе из 3х), в 3733 меньше ошибок и позже появляются (на втором заходе из 3х).
usr721 писал(а):
Еще уровень LLC SOC повысил бы.

«LLC SOC» правильно я понял, что это связано c процессором? Если да, то на сколько повысить? Я его не трогал и стоять он должен в «авто» режиме.


Тут у меня вылезла другая проблема. На частотах 3600 (тайминги приложу, вы мне их корректировали) vDIMM 1,35, vSOC 1.05, всё остальное в «авто» начали вылазить ошибки в программе ТМ5.

При тесте в программе TM5 (с профилем «superlight2» 3 прогона) вылезла 1 ошибка на втором прогоне по-моему под №8. Я потом протестировал ещё раз, ошибок не-было. Я запустил тест TM5 (с профилем «extreme@anta777» 3 прогона), во втором прогоне появилось 1-2 ошибки в пунке №2. Суммарно было 3-4 ошибки.

Я после этого повысил vDIMM 1,36 (1,37 и 1,40 тесты с этими данными тоже проводил) и vSOC 1.1.

Тестировать сразу начал с TM5 (с профилем «extreme@anta777» 3 прогона). И ошибки идентично прошлому прогону посыпались. Во 2м блоке на втором прогоне в кол-во 2-3 шт (точно не помню). Ошибок WHEA нет не в этом тесте не в предыдущих.

P.S. Ради интереса тестировал в этой программе XMP 3200 профиль в этой программе TM5 (с профилем «extreme@anta777» 3 прогона), ошибок не было.
67960
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Etevi нужна последовательность, на выбранной частоте первичные тайминги, напряжения, сопротивления выставляешь, и максимально все тестируешь, потом уже занимаешься андервольтами и настройкой вторичных.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Etevi писал(а):
Начну с 3733-3800. Выставил я «CLDO_VDDP 0.85V»

На 5000-x процах можно вообще забить на все эти напряжения (кроме Vdimm), на практике они мало на что влияют, если фабрика не выше 1900

_________________
PJVol @OCN, Anandtech

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
vol2008 писал(а):
если фабрика не выше 1900

Мне пришлось трогать VDDG на 1900, иначе спонтанные проблемы с холодным стартом и WHEA в простое

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
The KMS писал(а):
потом уже занимаешься андервольтами и настройкой вторичных.

Некоторые "вторичные" тайминги из коробки могут быть заниженными и быть причиной в том числе внезапных ребутов. Но это легко диагностировать просто задрав всё подряд.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Etevi писал(а):
Тут у меня вылезла другая проблема. На частотах 3600 (тайминги приложу, вы мне их корректировали) vDIMM 1,35, vSOC 1.05, всё остальное в «авто» начали вылазить ошибки в программе ТМ5.

Etevi писал(а):
Тестировать сразу начал с TM5 (с профилем «extreme@anta777» 3 прогона). И ошибки идентично прошлому прогону посыпались. Во 2м блоке на втором прогоне в кол-во 2-3 шт (точно не помню). Ошибок WHEA нет не в этом тесте не в предыдущих.

Значит сперва стоит "устаканить" 3600.

Сперва определяются первички, как уже куратор выше напомнил. В шапке есть его гайд.

16-20-20-20-40 60 (выше уже по-моему некуда для этих чипов в таком конфиге).
Определяемся с vDIMM и, возможно, vSOC и проходим тесты. Учитываем, что перевольтаж также во многих случаях приводит к нестабильности.
CLDO можно сразу ставить 0.85V. Впрочем, vSOC скорее всего тоже - 1.025 или 1.05V подойдет.
Остальные напряжения - Авто. Проц тоже сбросить в Авто.

Вторички и остальное при этом сильно ослабляем:
tRRDS 6
tRRDL 6
tFAW 24
tWTRS 4
tWTRL 12
tWR 16
tRTP 8
RFC Авто
SCL 5
tRDWR 9
tWRRD 1

Затем определяется RFC и жмутся вторички. Подробности в гайдах.

Возможно, также придется покрутить сопротивления DrvStr, хотя на столь низких частотах с GDM это обычно не требуется.

ProcODT обычно стараются занижать. Вероятно, у вас с этими модулями также будет стартовать с более низким.

WHEA проверяется не в тестах TM5, а в нагрузке на проц. К примеру, посредством LinX или Linpack из шапки, что аналогично. Минут 5 такой нагрузки будет достаточно.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

Последний раз редактировалось usr721 08.02.2023 8:46, всего редактировалось 5 раз(а).

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
npa4ka писал(а):
Мне пришлось трогать VDDG на 1900, иначе спонтанные проблемы с холодным стартом и WHEA в простое

На B350/X370 - очень даже верю. Если вообще ПК включается - уже хорошо.

_________________
PJVol @OCN, Anandtech

  Алекс D

Junior
Статус: Не в сети
Регистрация: 31.08.2022
vol2008 писал(а):
FCLK в "Auto" потому что. Нужно вручную 1900 выставить

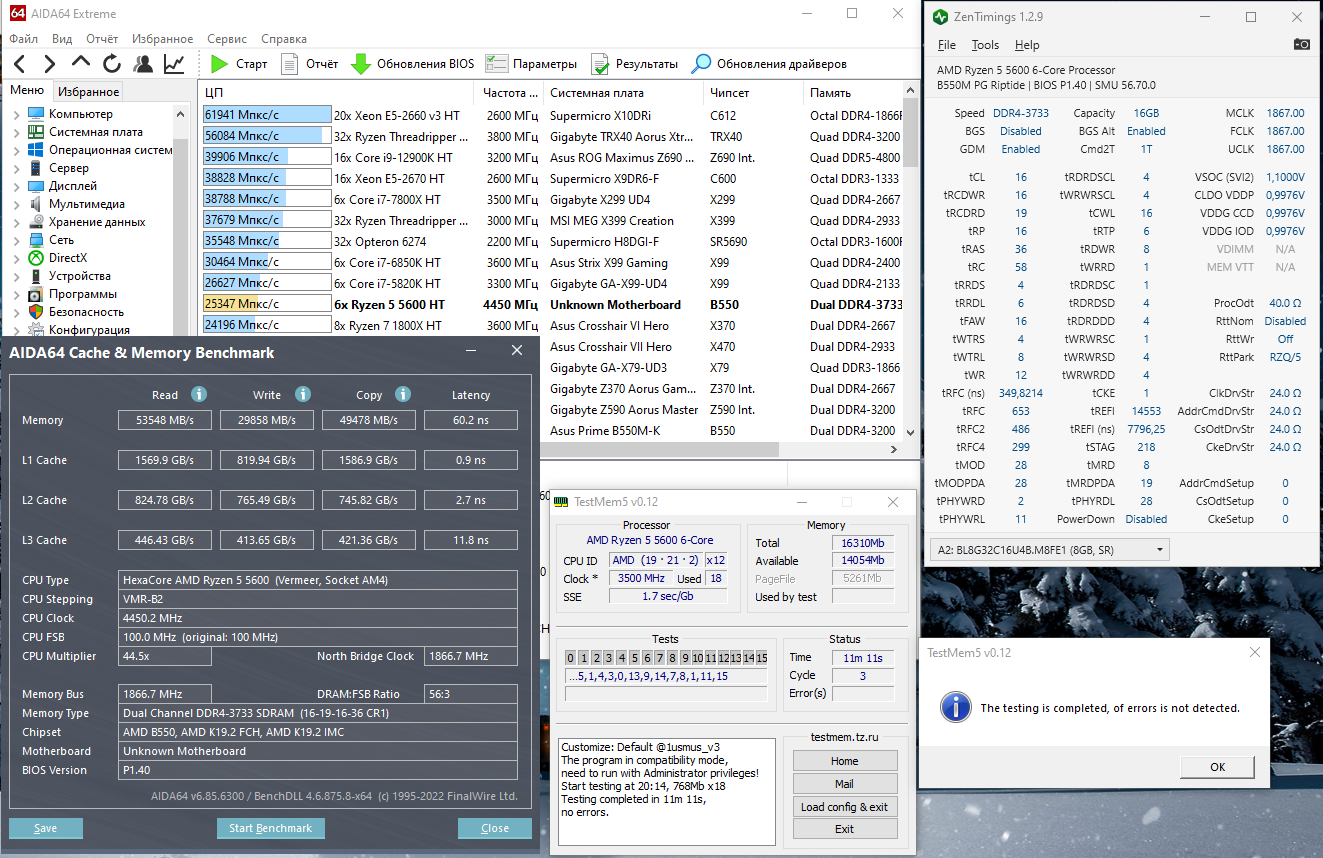

На 1900 система на запускается. Сделал 1867, все стало как и на 3600. Напряжение на планки 1.38, остальное авто выставило.
Посмотрите, что еще можно ужать.
Вложение:
Снимок экрана 3733-16-19-16-1,38.png
Снимок экрана 3733-16-19-16-1,38.png [ 505.68 КБ | Просмотров: 623 ]

_________________
R5 5600, Asrock b500m PG Riptide, 2x8 Crusial Ballistix BL8G32C16UB4

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Алекс D писал(а):
Посмотрите, что еще можно ужать.

А зачем что-то ужимать? Вы за рекордами гонитесь что ли? Имхо, не ужимать в первую очередь нужно, а "выпрямлять", если хотите.
Как только "выпрямите", можно смело переходить с GDM на 1Т.

_________________
PJVol @OCN, Anandtech

  Assiriec995

Member
Статус: Не в сети
Регистрация: 21.10.2014
Привет, я приобрел себе msi b550 tomahawk и ryzen 5600x. Так вот, к ним я прикупил память на 4000Mhz, но я еще не знал что мой процессор не поддерживает такое. Сейчас у меня стоит Patriot Viper Steel DDR4 DIMM PC-32000 4000MHz CL16 — 16Gb Kit (2x8Gb) PVS416G400C6K. Когда я выставляю X.M.P профил то все проходит и загружается windows, так же везде написано что работает память на 4000Mhz, но по факту как мне объяснили такая память не соответствует моему сетапу и на самом деле я вижу 4000mhz но по факту срабатывает "делитель" на infinity fabric 1:2 и я не получаю эти 4000mhz cl16 как я думал, а если я вовсе выключу X.M.P то у меня запустится память на 2133/2600Mhz. Что мне теперь делать. Можно помочь мне в этом, надо видимо даунгрейднуть ее с 4000 на 3600/3733, память у меня очень хорошая samsung b-die, 1.45v в XMP
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Assiriec995 писал(а):
так же везде написано что работает память на 4000Mhz, но по факту как мне объяснили такая память не соответствует моему сетапу и на самом деле я вижу 4000mhz но по факту срабатывает "делитель" на infinity fabric 1:2 и я не получаю эти 4000mhz cl16 как я думал, а если я вовсе выключу X.M.P то у меня запустится память на 2133/2600Mhz. Что мне теперь делать.

делитель не на IF,а на частоту кп

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Assiriec995
#77

Если 3800 не поедет, тогда 3733
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Алекс D писал(а):
На 1900 система на запускается. Сделал 1867, все стало как и на 3600. Напряжение на планки 1.38, остальное авто выставило.
Посмотрите, что еще можно ужать.

1933 пробовал?

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Assiriec995

Member
Статус: Не в сети
Регистрация: 21.10.2014
MadMaxx писал(а):
Assiriec995
#77

Если 3800 не поедет, тогда 3733

Щас попробуйю сделать, потом надо через memtest с cfg anta777 проверить? сколько примерно по времени?
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Assiriec995 час + длится для 16 гигов
  Assiriec995

Member
Статус: Не в сети
Регистрация: 21.10.2014
MadMaxx писал(а):
Assiriec995
#77

Если 3800 не поедет, тогда 3733

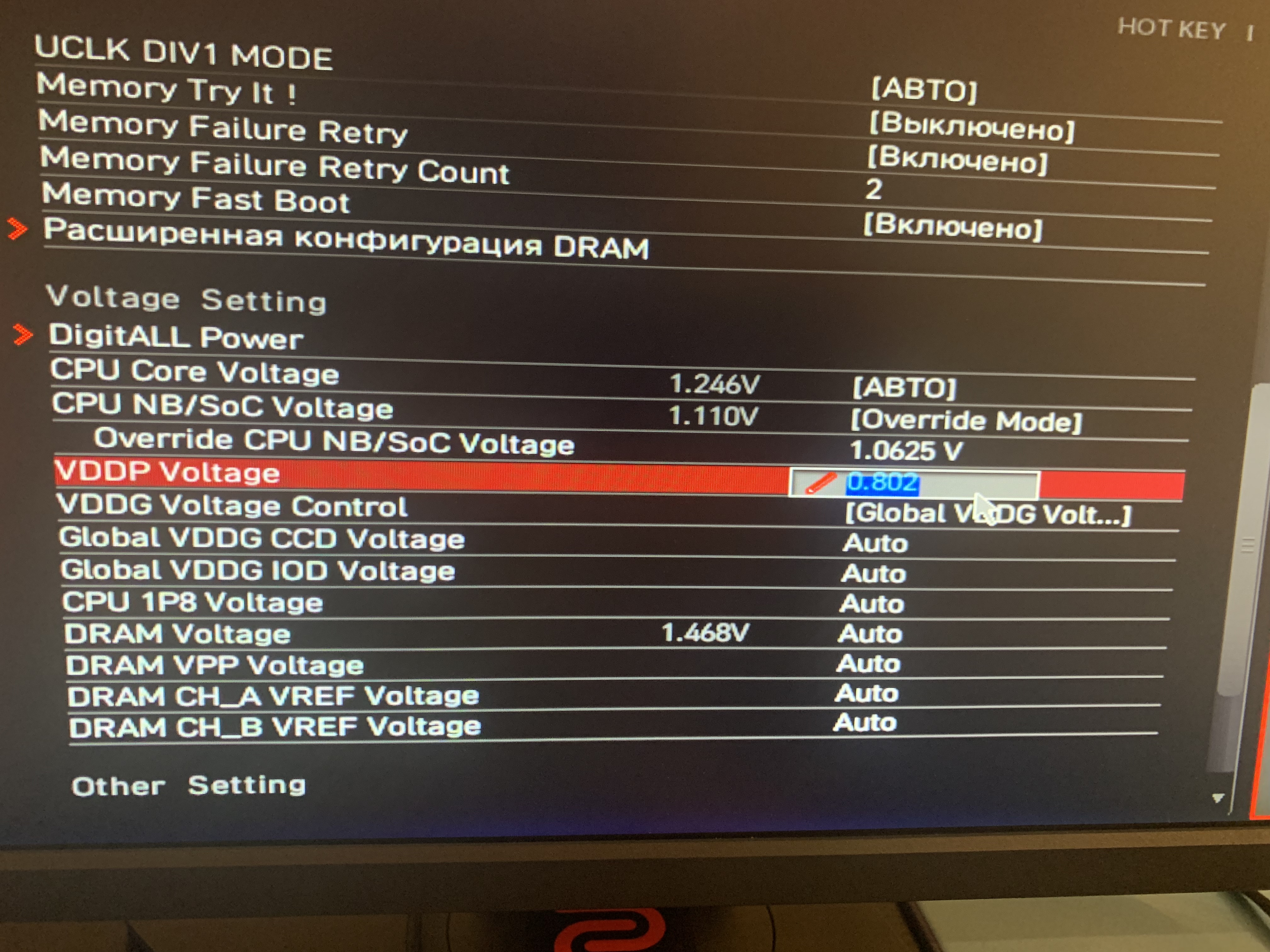

А что здесь делать если дальше не могу вводить цифры? На вашем скрине VDDP 0,8029, а в биосе максимум вводится 0.802
P.S - я новичок :oops:


Вложения:
72F7260F-EE65-499F-AA60-733EECEBF42F.jpeg [ 3.48 МБ | Просмотров: 565 ]
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Assiriec995 805 по биос у меня. У тебя версия биос какая? Последнюю ставь, если старее
#77
  Assiriec995

Member
Статус: Не в сети
Регистрация: 21.10.2014
MadMaxx писал(а):
Assiriec995 805 по биос у меня. У тебя версия биос какая? Последнюю ставь, если старее
#77

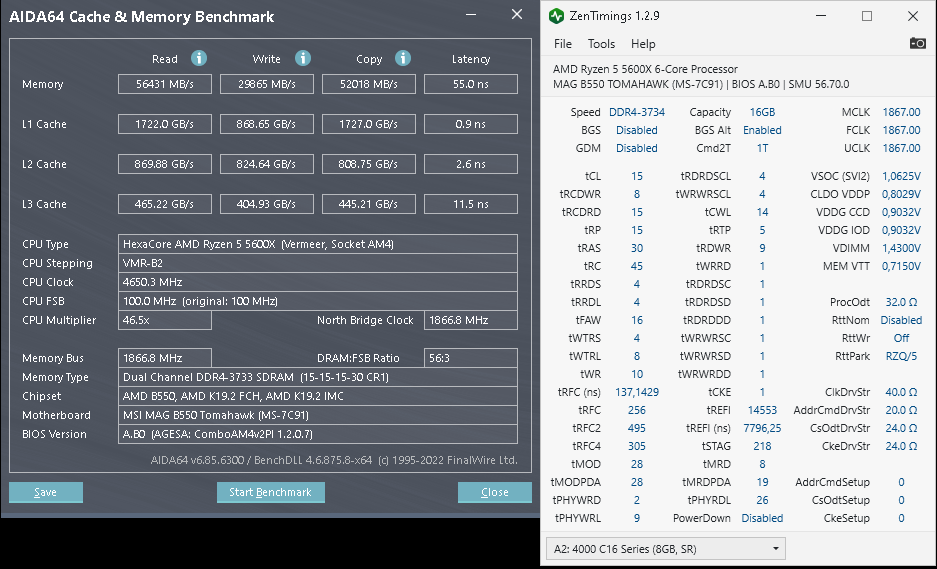

Вроде вот все сделал, надеюсь все верно. Сейчас тогда прогоню в memtest ее. BIOS последняя версия прошивки стоит.


Вложения:
Снимок.PNG [ 148.78 КБ | Просмотров: 553 ]
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Assiriec995 на 3800 старта нет?
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35767 • Страница 1422 из 1789 • <  1 ... 1419  1420  1421  1422  1423  1424  1425 ... 1789  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: ctrelo4ek, eflexx, toga18 и гости: 29

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
