Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Ultimauser писал(а):
Я правильно посчитал 14-8-19-17-33-50?

14-19-19-17-33-50

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz




Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
nothern Привет,

nothern писал(а):
мой рекорд 3733 17-19-17-17-34 1,39в VSoc-1,1 загружается, в Аиде проходит тесты, но на MemTest е сыпет ошибками заканчивается синим экраном. (Ошибки не единичные а под 500 и синий экран).

Это вам не бидай, а довольно посредственные в плане разгона чипы - первички поднимать нужно выше, тогда, возможно поедет.
К примеру, начните с 18-22-22-22-44 66. Возможно, поедет и CL17, но тогда нужно отключить GDM, чего вам по-моему лучше пока не делать.
По vDIMM точно не скажу тк эти чипы сам не гонял. Ставьте около 1.36-1.38V. Высокого напряжения чипы вроде как не любят, плохо переносят.
CLDO понизил бы до 0.85V.

Добавлено спустя 4 минуты 1 секунду:
Кроме того, зачем выставляете нечетные тайминги при включенном GDM? Это так не работает, ставьте сразу четные.
То есть никаких CL15 или 17 у вас нет, как сами видите на своих фотках ZT (кстати, в проге есть кнопка скрина - в углу икона фотика). Доска их просто скидывает на четные, как и должно быть.

Добавлено спустя 5 минут 10 секунд:
Ultimauser писал(а):
ЗЫ: и так никто и не ответил, что важнее, низкий tcwl или низкий trdwr, может вы знаете?

Действительно, можно снизить только что-то одно. Как правило, снижают tRDWR, мне тоже так привычнее. В вашем конфиге это будет 8, с отключенным GDM - 9.
А вот что лучше будет для вас, ваших игр и прог, определить можете только вы сами. Поэтому и не отвечают, наверное.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic




Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Ultimauser писал(а):
что важнее, низкий tcwl или низкий trdwr, может вы знаете?

i2hard знает (статья от него вверху каждой страницы этой ветки): https://imgbb.su/image/x86qmn

_________________
https://ibb.co/Sf1jB85




Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
Здравствуйте. Помогите пожалуйста допилить настройки памяти после замены проца и обновления биоса.
ZenTimings
#77

ошибки на последнем прогоне теста
#77

Я готов поклясться, что эти значения работали на простом 5800х и каком то из более старых биосов.
Перед заменой процессора я обновил биос, после чего тесты памяти начали сыпать ошибками после первого же прогона.
Какое то время пользовался просто профилем XMP памяти, но хочется как-то стабилизировать. Память же заводится на 3800.
Сегодня поставил последний стабильный релиз биоса и еще раз попробовал настройки памяти со старого проца - ошибками сыпет уже не сразу, а под конец. У меня тест усмуса настроен на 7 прогонов, зентаймингс приложил. Напряжение на плашки стоит 1.46 в биос.
Если может кто-нибудь посмотреть опытным взглядом и посоветовать что поменять - буду очень благодарен.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2




Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
b_wellington 16-20-20-20-40 60
RRDL 6
WTRS 4
WR 12
RTP 6
RFC 576
VDDG из гайда в шапке.
DrvStr имеет смысл пробовать также 20-20-20-20

Также ProcODT и vDIMM на первый взгляд завышены, но ошибки от этого маловероятны. Подобные Микроны на ЗЕН3 с таким конфигом едут при 32-34 и 1.43-1.44, соответственно.

По ошибкам этого конфига пару страниц назад была обновленная ссылка https://docs.google.com/spreadsheets/d/ ... =221662466

Сам этот конфиг использую редко, поэтому ничего более определенного не добавлю.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic


Последний раз редактировалось usr721 26.02.2023 16:35, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 03.04.2018
michernov так и не нашёл, какой из этих таймингов сильнее влияет на производительность...

_________________
#Ryzen 5800X3D@ -30offset#MSI RTX 4090 Gaming Trio@2700/24000#XPG SPECTRIX 4133#2x16Gb@4066cl16-1,48#Asus TUF B450-Pro Gaming#SF Leadex III ARGB 850w




Member
Статус: Не в сети
Регистрация: 26.10.2019
Всем привет. Подскажите по ProcODT - едет и на 53,3 и на 43,6, ошибок нет. VDIMM - 1,35в.
Какой лучше оставить в итоге?

_________________
𝘙𝘺𝘻𝘦𝘯 5 5600𝘎, 𝘈𝘚𝘜𝘚 𝘗𝘙𝘐𝘔𝘌 𝘉550-𝘗𝘓𝘜𝘚, 𝘒𝘪𝘯𝘨𝘴𝘵𝘰𝘯 𝘍𝘜𝘙𝘠 𝘙𝘦𝘯𝘦𝘨𝘢𝘥𝘦 [𝘒𝘍436𝘊16𝘙𝘉12𝘒2/32] 32 𝘎𝘉




Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ololore любой

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic




Member
Статус: Не в сети
Регистрация: 09.09.2012
b_wellington попробуйте CAD BUS сопротивление 40 20 20 24 или 60 20 20 24 и vSoC поднять до 1.125в вместе с этим

Добавлено спустя 5 минут 5 секунд:
и VDDG IOD до 1.05В

Добавлено спустя 1 минуту 11 секунд:
ProcODT можно попробовать 36Ом, если поедет - можно будет чутка опустить VDIMM

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus




Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Ultimauser писал(а):
так и не нашёл, какой из этих таймингов сильнее влияет на производительность...

может это поможет (твой вопрос см. с 13.20): https://www.youtube.com/watch?v=ILn-NjhqzGk&t=25s

_________________
https://ibb.co/Sf1jB85




Member
Статус: Не в сети
Регистрация: 22.09.2015
Откуда: М.О., Дубна
Фото: 22
The KMS писал(а):
Примерно 90% Ryzen могут в частоту шины 1900Mhz

Для 3D, на мой взгляд, статистика обратная - у 90% яма на 1900)
The KMS писал(а):
Можно так же попробовать FCLK1933+ актуально для ZEN3, если получилось загрузиться, запустите например Cinebench R23 или Linpack Xtreme 1.1.5, как правило и R23 хватает для выявления ошибок

1933 старт есть, в CB23 ошибок нет, а вот LinX 0.9.11, к сожалению, уже даёт небольшое кол-во ошибок WHEA. Не выиграл в лотерею... :-(

_________________
R7 5800X3D
1080ti




Member
Статус: Не в сети
Регистрация: 09.09.2012
XuMuK писал(а):
Не выиграл в лотерею...

Зато теперь можете погнать шиной, заодно и ЦП разгоните =)

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus




Member
Статус: Не в сети
Регистрация: 03.04.2018
Внезапно gdm off завелся с cr1 без смены настроек. Поставил сопротивления 60-20-20-24 и тайминги сопротивлений 63-63-63.
Есть от gdm off смысл при чётных таймингах?

_________________
#Ryzen 5800X3D@ -30offset#MSI RTX 4090 Gaming Trio@2700/24000#XPG SPECTRIX 4133#2x16Gb@4066cl16-1,48#Asus TUF B450-Pro Gaming#SF Leadex III ARGB 850w




Member
Статус: Не в сети
Регистрация: 22.09.2015
Откуда: М.О., Дубна
Фото: 22
npa4ka писал(а):
Зато теперь можете погнать шиной, заодно и ЦП разгоните =)

Для прям годного разгона по шине, IMHO, надо материнку с внешним тактовым генератором + кастомная вода. Иначе всё очень быстро в охлад упрётся или начнутся иные глюки. Лично у меня, без задирания напряжения SoC выше 1.05V только 101.56 держит, а это всего плюс ~70 МГц)) Вот 103-105 - уже хоть что-то.
Но это уже не про разгон DDR4 и надо видимо переезжать в тему "Ryzen 5000-й серии" или вообще по материнкам... :?:

_________________
R7 5800X3D
1080ti




Member
Статус: Не в сети
Регистрация: 09.09.2012
XuMuK писал(а):
Для прям годного разгона по шине, IMHO, надо материнку с внешним тактовым генератором + кастомная вода. Иначе всё очень быстро в охлад упрётся или начнутся иные глюки. Лично у меня, без задирания напряжения SoC выше 1.05V только 101.56 держит, а это всего плюс ~70 МГц)) Вот 103-105 - уже хоть что-то.

На моей профильной бомжацкой МП BCLK=101.75 сейчас, вообще едет до 102 - уже этого достаточно, чтобы на выставленной IF1866 по факту было 1900+ - так можете яму обойти. Ну и почти 100МГц на ЦП тоже лишними не станут
vSoC 1.05 - это разве задирать? В стоке 1.1В, можно спокойно до 1.15-1.2 ставить, вот выше уже не стал бы

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus




Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Ultimauser писал(а):
Есть от gdm off смысл при чётных таймингах?

Latency чуть ниже и по сути все.
Ну и если не CL, то хоть WR можно пробовать выставить нечетным и RTP, соответственно, тоже. Многие чипы 10-5 нормально держат на умеренных частотах.

Добавлено спустя 50 секунд:
Ultimauser писал(а):
Внезапно gdm off завелся с cr1 без смены настроек.

Одно дело завестись, другое - уверенно ехать.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic




Junior
Статус: Не в сети
Регистрация: 25.02.2023
michernov писал(а):
Это вам не бидай, а довольно посредственные в плане разгона чипы - первички поднимать нужно выше, тогда, возможно поедет.
К примеру, начните с 18-22-22-22-44 66. Возможно, поедет и CL17, но тогда нужно отключить GDM, чего вам по-моему лучше пока не делать.
По vDIMM точно не скажу тк эти чипы сам не гонял. Ставьте около 1.36-1.38V. Высокого напряжения чипы вроде как не любят, плохо переносят.
CLDO понизил бы до 0.85V.

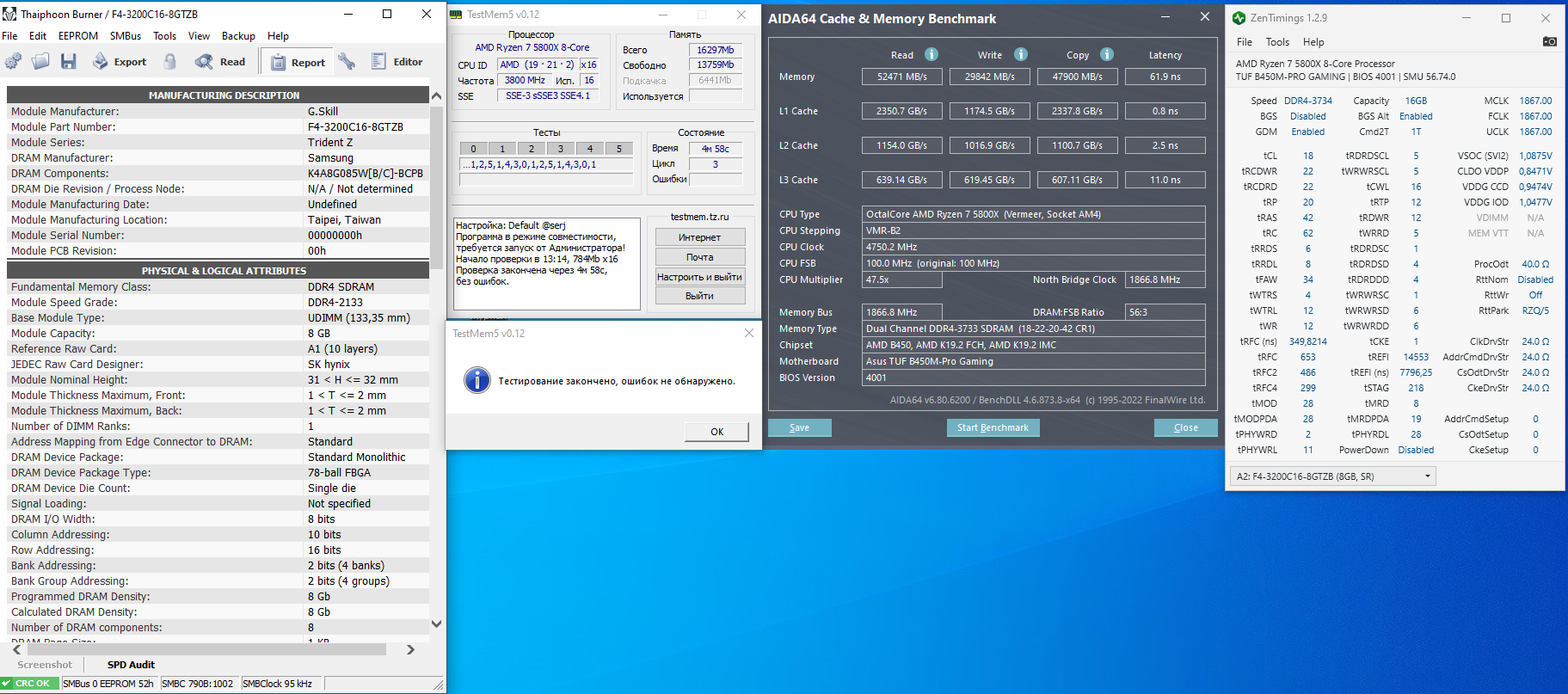

Спасибо, вроде это максимум что могут эти планки. В калькуляторе нет настройки вторичек, делал на глаз по похожим настройкам при таких таймингах, возможно где-то есть не корректные значения. Возможно кому-то эти данные помогут сэкономить время. vDIMM - 1,38

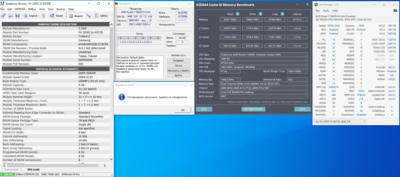

Вложение:
Комментарий к файлу: разгон C-die
Снимок.PNG [ 459.5 КБ | Просмотров: 200 ]




Member
Статус: Не в сети
Регистрация: 03.04.2018
usr721 2 часа Анты Абсолют нормально?)

_________________
#Ryzen 5800X3D@ -30offset#MSI RTX 4090 Gaming Trio@2700/24000#XPG SPECTRIX 4133#2x16Gb@4066cl16-1,48#Asus TUF B450-Pro Gaming#SF Leadex III ARGB 850w




Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
usr721
Сначала попробовал ваши советы - не едет.
Потом дополнил вот этими npa4ka
#77

Что-то совсем ехать не хочет. Ошибки самые разные - 3, 6, 5. Какой-то системы в них не наблюдаю.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2




Member
Статус: Не в сети
Регистрация: 09.09.2012
b_wellington попробуйте разжать tWR-tRTP 16-8. Сопротивления не факт что мои поедут, я лишь предложил ими поэкспериментировать. Ещё можно 24 20 24 24, 24 20 20 24, 20 20 20 20 попробовать. VDDG CCD можно опустить до 0.95, оно обычно не требуется высоким

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35661 • Страница 1438 из 1784<  1 ... 1435  1436  1437  1438  1439  1440  1441 ... 1784  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: BY_Pashka, HertZ, Los3r, MarazM, Я и гости: 11


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
