  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  JOHN_WICK

Member
Статус: Не в сети
Регистрация: 30.06.2020

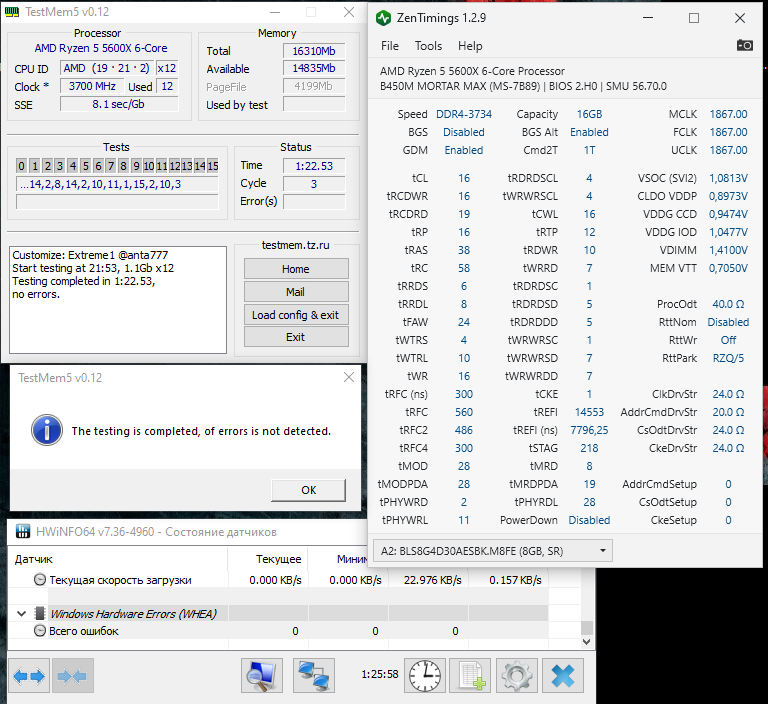

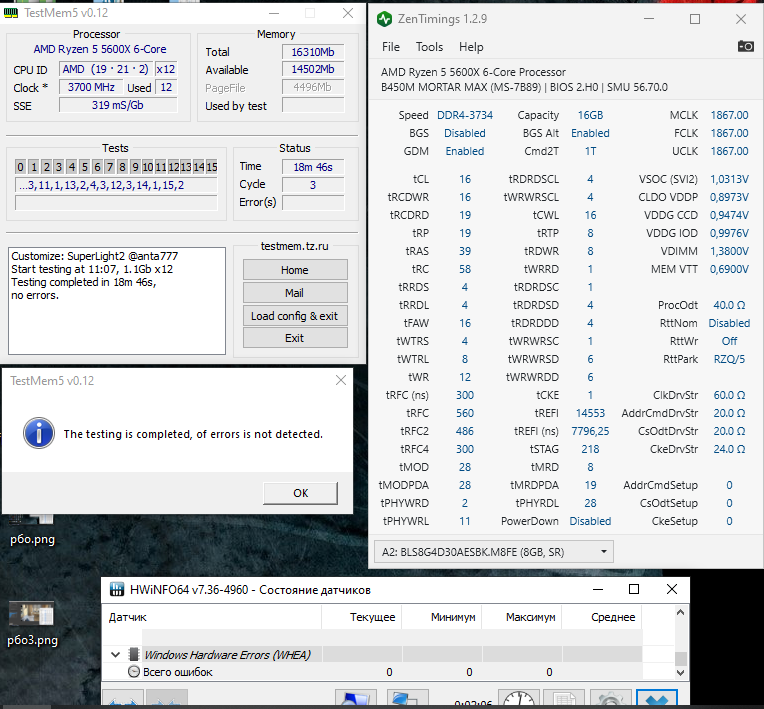

Ballistix (AES-M8FE). Попытался взять 3733. Пока настроил 1-е и 2-е тайминги. WHEA нет ошибок. Из 3-х прописал оба SCL-4 (на 3 не едут, сразу БСОД). TCWL-avto. Можно улучшить?
Вложение:
Безымянный3733v2.png [ 163.32 КБ | Просмотров: 680 ]
.
Вложение:

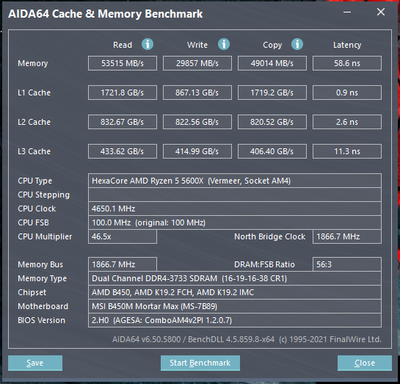

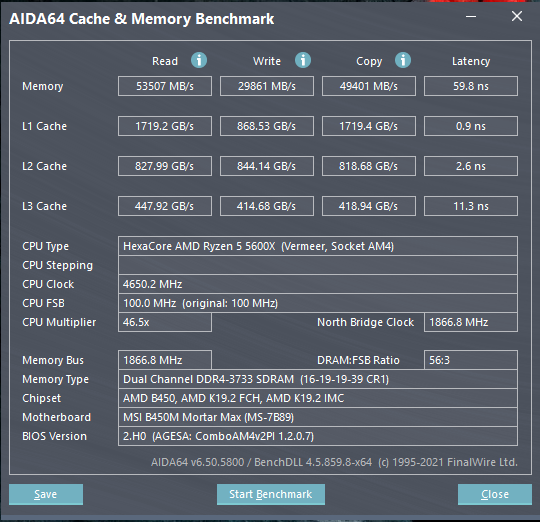

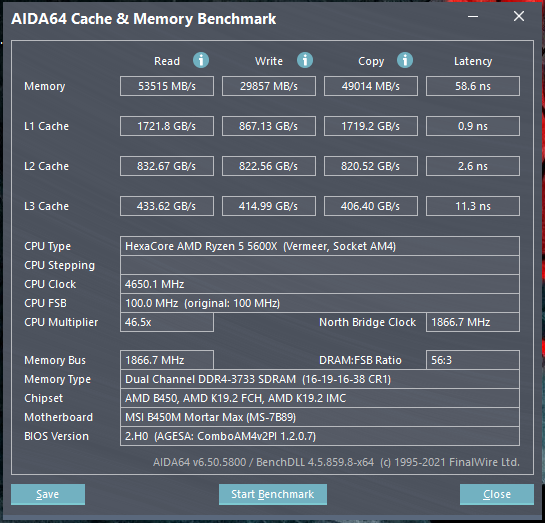

БезымянныйАИДА3733.png [ 121.97 КБ | Просмотров: 679 ]

_________________
Ryzen 7 7700(PBO-30, TDP 90w.) @MSI Pro B650-S Wi-Fi @ADATA XPG Lancer Blade [AX5U6000C3016G-DTLABBK] (Hynix) @Oсypus Iota P1000 @XFX AMD Radeon RX 6700 XT QICK 319

  npa4ka

Member
Статус: В сети
Регистрация: 09.09.2012
JOHN_WICK писал(а):
Можно улучшить?

tRC можно попробовать еще ужать, в остальном всё ок. Ну только к формуле tWR=tRTP*2 могут придраться, но она не обязательна к соблюдению

Добавлено спустя 40 секунд:
И возможно tRFC 552 поедет

Добавлено спустя 1 минуту 52 секунды:
Хотя, если tWR поставить 16, то tRCD может поехать и 18, можно попробовать

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
usr721
У меня есть лишний 140мм вентилятор арктик, pst - друг в друга подключаются.
Подвешу как нибудь пока тесты гоняю.
Хороший тест общей стабильности памяти для меня лично - War Thunder. Там есть проблемы, которые очень легко воспроизвести при дерьмово настроенной памяти.
Сейчас этих проблем нет. Остались только ошибки в тестах.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  Intra

Member
Статус: Не в сети
Регистрация: 17.12.2016
Откуда: Воронеж
Увеличение Drive Strengths негативно на что-то влияет? Путём эксперимента выяснилось что:

Нет запуска выше 3000 Мгц если ClkDrvStr ниже 40

60-20-20-24 - старт 3333
40-20-24-24 - старт 3200, но 3333 уже не работает.

Путём подбора таймингов и прочего решил остаться на 3200. И вот вопрос какой конфиг Drive Strengths оставить?

Для 3200 будет оптимально 60 или 40? Как это работает?

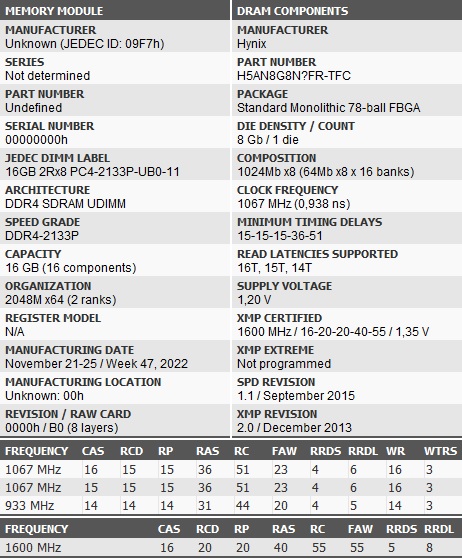

плашки
Вложение:
33.jpg [ 117.58 КБ | Просмотров: 640 ]

_________________
Ryzen 7500F, ASUS PRIME B650M-K, 2x16GB KingBank Hynix A-die(6400 CL32), Zotac RTX 5050, LIAN LI A3, DQ750, Samsung 980 Pro 1TB

  Agiliter

Advanced member
Статус: В сети
Регистрация: 29.03.2017
Intra писал(а):
Как это работает?

Без осциллографа и соответствующих знаний - наугад. Практически вы пытаетесь угадать сопротивления при который сигнал будет максимально "правильным" для ваших планок, платы и цп.
У них вообще очень широкий рабочий диапазон, но если гонять с включённым GDM, то там вообще почти всё что угодно работает. Например я пробовал на Hynix MFR диапазон от 20 до 120 и все они работали при включённом GDM. :D

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Intra

Member
Статус: Не в сети
Регистрация: 17.12.2016
Откуда: Воронеж
Ещё вопрос а что по третичным таймингам?
tCKE я так понимаю всегда должен быть 1? А по другим?

Такое мать ставит в авто:
Auto
Вложение:
a3.jpg [ 6.67 КБ | Просмотров: 612 ]


Agiliter писал(а):
то там вообще почти всё что угодно работает

Спасибо! Просто где-то видел что чем выше эти параметры тем хуже стабильность. Или как раз таки то значение которое выше всего позволяет взять частоту - правильное?

_________________
Ryzen 7500F, ASUS PRIME B650M-K, 2x16GB KingBank Hynix A-die(6400 CL32), Zotac RTX 5050, LIAN LI A3, DQ750, Samsung 980 Pro 1TB

  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
Сойдет за обдув? Ближе сложно разместить.
тык
#77

Задний отключу.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
b_wellington писал(а):
Сойдет за обдув? Ближе сложно разместить.

Так себе, так модулям под зад по-моему особо не задует :D

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
usr721
Из за того что точка фокусировки на вентиляторе может показаться, что он дальше от модулей, чем на самом деле.. Ну я думаю на 1000 рпм то поддует..

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Intra писал(а):
tCKE я так понимаю всегда должен быть 1? А по другим?

Это единственный тайминг, который всегда оставляю на Авто.
Насколько это грамотно - не знаю, не разбирался тк меня на данный момент устраивает.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
все таки удалось погнать IF по шине, но стабильно только до 1890Мгц (hwinfo игнорит): https://ibb.co/9r1BgNL ; https://ibb.co/9qpnP4B

_________________
https://ibb.co/Sf1jB85

  npa4ka

Member
Статус: В сети
Регистрация: 09.09.2012
michernov у вас или что-то активное в фоне крутилось, или vSoC недостаточно - очень большая разница ГФлопс между прогонами. Ну или температуры сильно повышались на ЦП и он скидывал частоты по разному на разных прогонах
Не забывайте, что процу тоже нужно либо офсетом напряжение чуть добавить, либо СО настроить (можно +20 всем ядрам дать пока ищете стабильность) - частоты растут, напряжение он больше не получает автоматом, может поэтому нестабильно на более высокой шине

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
npa4ka писал(а):
частоты растут, напряжение он больше не получает автоматом, может поэтому нестабильно на более высокой шине

похоже на то, так как если шину поднимать выше - система уходит в перезагрузку (не сразу) с черным экраном и иногда с отвалом системного диска.

_________________
https://ibb.co/Sf1jB85

  npa4ka

Member
Статус: В сети
Регистрация: 09.09.2012
michernov писал(а):
с отвалом системного диска.

Отвал системного диска - это либо vSoC слишком низкий, либо шина таки не едет выше

Добавлено спустя 1 минуту 48 секунд:
Энивэй 1.05 В SoC объективно мало для около 1900 IF, хоть некоторые экземпляры и могут так

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
npa4ka писал(а):
1.05 В SoC объективно мало для около 1900 IF, хоть некоторые экземпляры и могут так

вот 5700х так может (1900 IF с 1.05в) и tm5 проходит, только у него whea: https://imgbb.su/image/xZspG0 . причем они как то завязаны и всегда проявляются (отдельно или совместно) при прохождении тестов COPY (memory и L3) в аидовском тесте кеш-память: https://imgbb.su/image/xZsTBT ; https://imgbb.su/image/xZsuWY . если получится избавиться, то и с 5800х легче пойдет..

_________________
https://ibb.co/Sf1jB85

  npa4ka

Member
Статус: В сети
Регистрация: 09.09.2012
michernov писал(а):
вот 5700х так может (1900 IF с 1.05в) и tm5 проходит

При чём здесь другой ЦП, который может? Это же лотерея - один смог, другой обкакался
SoC - это не только контроллер памяти, он отвечает и за другие вещи. Отвал диска PCIex - вполне его "рук" дело может быть. У меня при нехватке vSoC (а следовательно и VDDG IOD, который формируется от vSoC и всегда меньше) первым делом заикается звук и плавает ГФлопс в линксе, при этом стресс-тесты система проходит

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
npa4ka писал(а):
При чём здесь другой ЦП, который может?

потому что этот другой сейчас основной. а за 5800х взялся после твоих разгонов по шине - загорелось попробовать, эксперимент же интересный.. вот пойму, что так на Copy памяти и кешаL3 влияет (или кто подскажет) и вернусь к шине уже с этим опытом..

_________________
https://ibb.co/Sf1jB85

  JOHN_WICK

Member
Статус: Не в сети
Регистрация: 30.06.2020
Только вот с такими таймингами проходит тесты 3733.
Вложение:
aidatestok.png [ 131.75 КБ | Просмотров: 294 ]
Вложение:
3733testok.png [ 103.08 КБ | Просмотров: 294 ]
. На 1.4v в конце 3 цикла выскакивает whea 1 ошибка. Так же вопрос на счет tfaw/trtp/twr. Норма?

_________________
Ryzen 7 7700(PBO-30, TDP 90w.) @MSI Pro B650-S Wi-Fi @ADATA XPG Lancer Blade [AX5U6000C3016G-DTLABBK] (Hynix) @Oсypus Iota P1000 @XFX AMD Radeon RX 6700 XT QICK 319

  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
У меня оказывается еще 120мм слим есть. Теперь точно заживем!
#77

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
b_wellington писал(а):
У меня оказывается еще 120мм слим есть. Теперь точно заживем!
годненько :ok:

Добавлено спустя 7 минут 27 секунд:
JOHN_WICK писал(а):
. На 1.4v в конце 3 цикла выскакивает whea 1 ошибка. Так же вопрос на счет tfaw/trtp/twr. Норма?

tRP 8, tWRRD 8-9, tRDWR 1, также WTRL поднял бы до 12

Связка RRD и FAW непривычно для подобного конфига задрана. Если 4 6 16 не едет, оставляем так.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35661 • Страница 1441 из 1784 • <  1 ... 1438  1439  1440  1441  1442  1443  1444 ... 1784  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Google [Bot], Termit и гости: 14

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
cron
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
