Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44

При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са !
Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)

Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно


МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов


Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.


Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.



Партнер


Member
Статус: Не в сети
Регистрация: 01.01.2020
anta777 писал(а):
Я бы выставил tREFI в авто, настроил все тайминги, а потом бы поднимал tREFI, для вашей частоты поднимать его безопасно только до 43349.
WR=12
RTP=6
WRRDdr=7 (5 или 6)
RDRDsg=6 (или 5)
RDRDdr=6 (или 5)
WRWRsg=6 (или 5)
WRWRdr=5(6 или 7)
tCKE=4

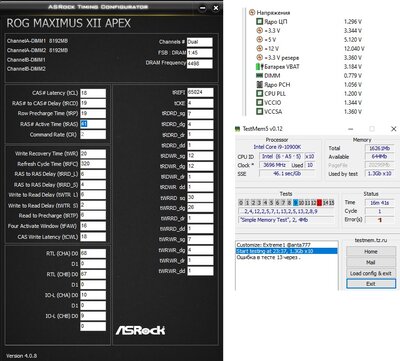

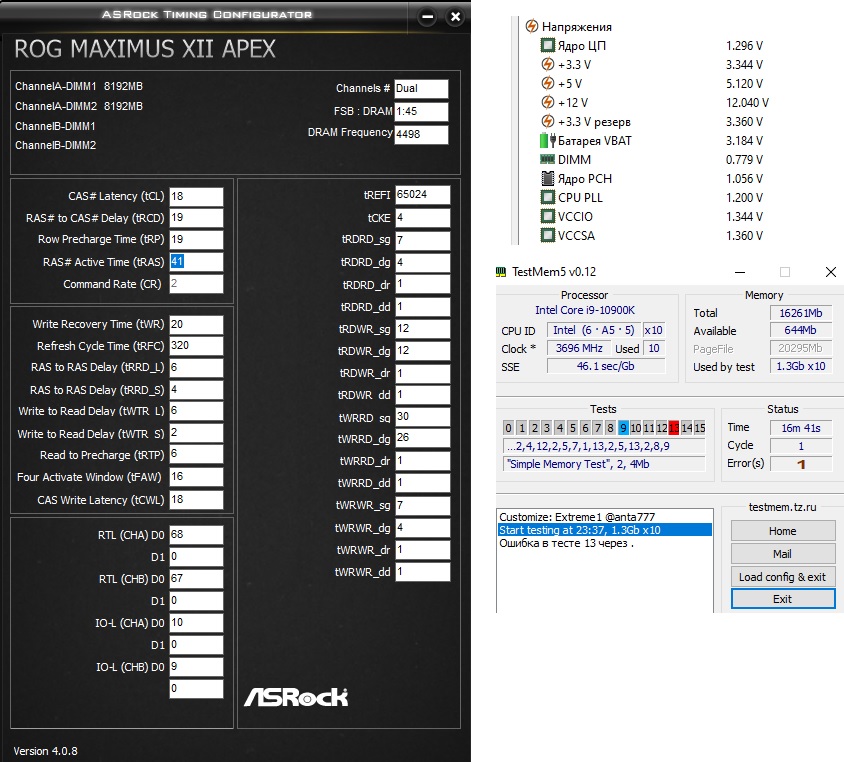

Всё взлетело. Третички потыкал - оставил такие как на скрине, при определенных значениях (например RDRDsg(или dr, уже не помню)=5 синька, WRWRdr не держит 5 (синька), только 7), остальные держат 5 но думаю что тоже синева будет. Оставил так. tREFI сразу выкрутил 43349 (да, борзею и ленюсь).

Первый цикл вашего стресса extreme (из подписи) прошел успешно за полтора часа. Уверен что проблем не должно быть и на 2 и 3 цикле (жду).

Пока что всё оставил следующим образом
тайминги
Вложение:
1234555.png [ 270.92 КБ | Просмотров: 587 ]



Уважаемый Анта, я хочу выдавить всё гавно из этих плашек))) Буду признателен за вашу помощь, вы топ гуру

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
WTRL=6 WRRDsg=26

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 31.03.2019
Откуда: Moscow
Фото: 2

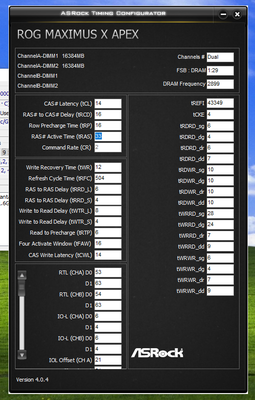

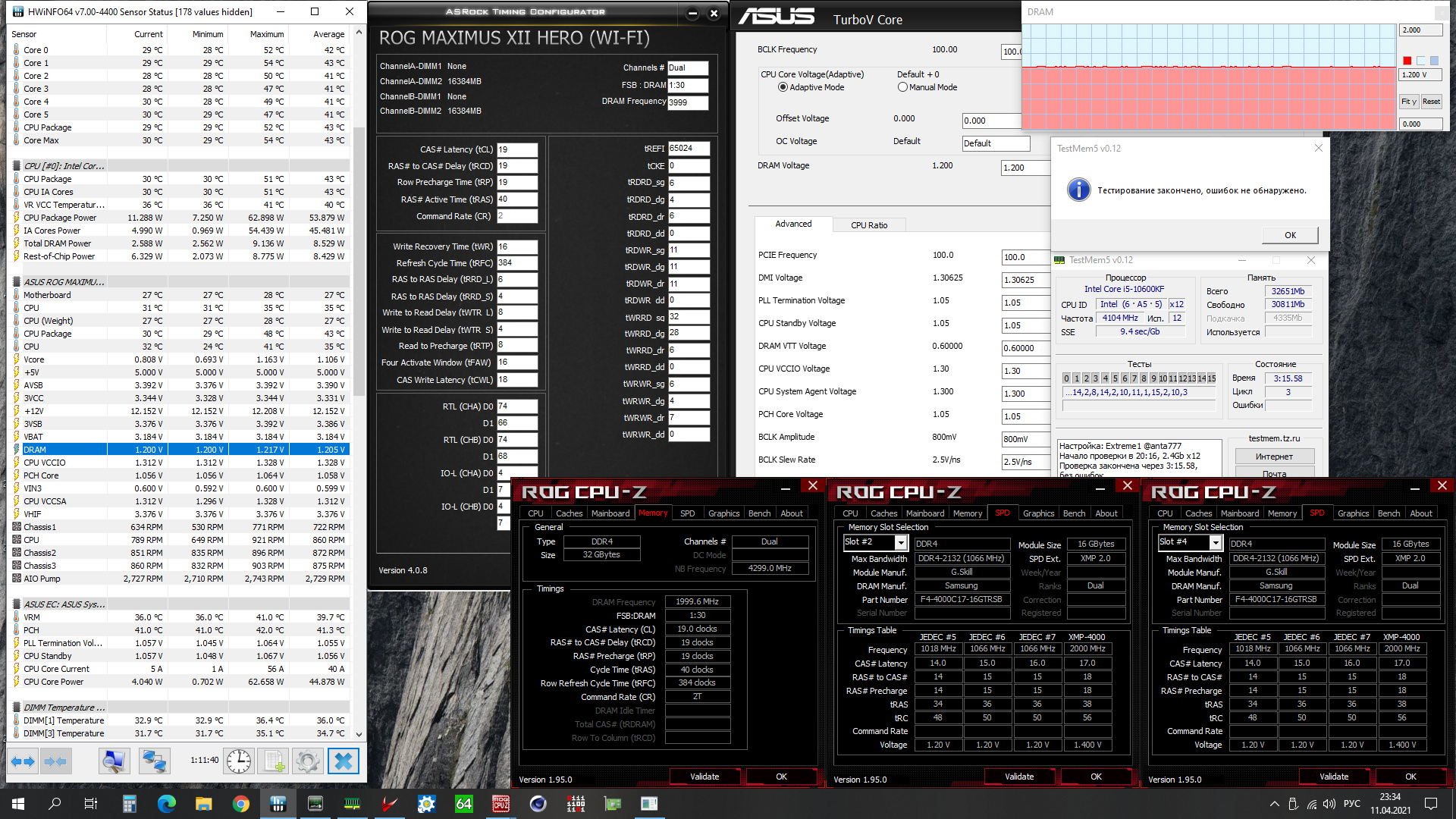

Привет всем. Накинул для пробы вот так пока, по первичкам, Trefi и напряжению с частотой прошелся. На 15 минуте тестмема выбил ошибку - не все так плохо оказалось. Что можно подправить? Буду очень признателен за возню со мной.
#77

_________________
i7 8700K @4.8Ghz/Noctua NH-D15/Asus ROG Maximus XI Hero/G.Skill TridentZ 2x8Gb @4000Mhz/Asus ROG Strix RTX 3080 Ti OC




Member
Статус: Не в сети
Регистрация: 08.05.2020
Настроить память на Rrds 4 Tfaw 16 rrdl 6, а дальше уже скажем что делать. Желательно скрин экстрима с окончание теста сюда

_________________
I7 10700f,
Z490 TOMAHAWK,
cmw16gx4m2c3200c14 2x8(4400)cl16, 1.5В,
ID Cooling 207 basic xt,
rtx asus tuf 3060ti v2,
Odyssey G7 "31,5.




Member
Статус: Не в сети
Регистрация: 31.03.2019
Откуда: Moscow
Фото: 2

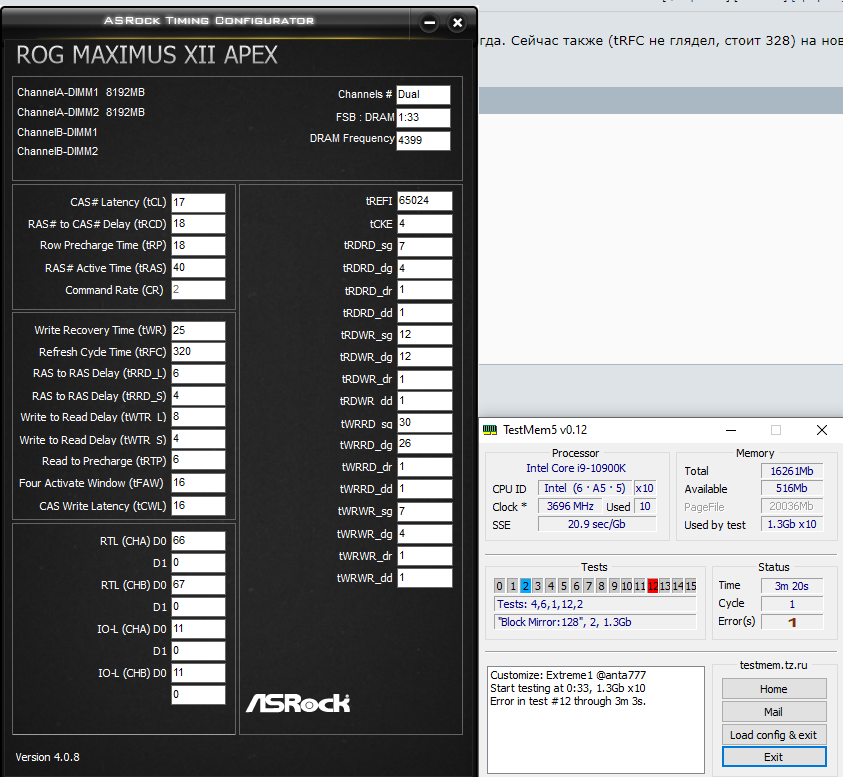

После одной посыпались дальше ошибки, ждать не стал

Тык
#77

_________________
i7 8700K @4.8Ghz/Noctua NH-D15/Asus ROG Maximus XI Hero/G.Skill TridentZ 2x8Gb @4000Mhz/Asus ROG Strix RTX 3080 Ti OC




Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Карелия|СПб
anta777 писал(а):
Еще можно проверить , что делает ppd=0.
Если при изменении tXPDLL скорость не меняется, то ppd=0 отключает два режима энергосохранения из трех, оставляя только первый, самый неглубокий (APD).

anta777 писал(а):
tCKE- это количество тактов для переключения из режима энергосохранения в активный режим, при низком значении могут быть только ошибки, а не снижение скорости.

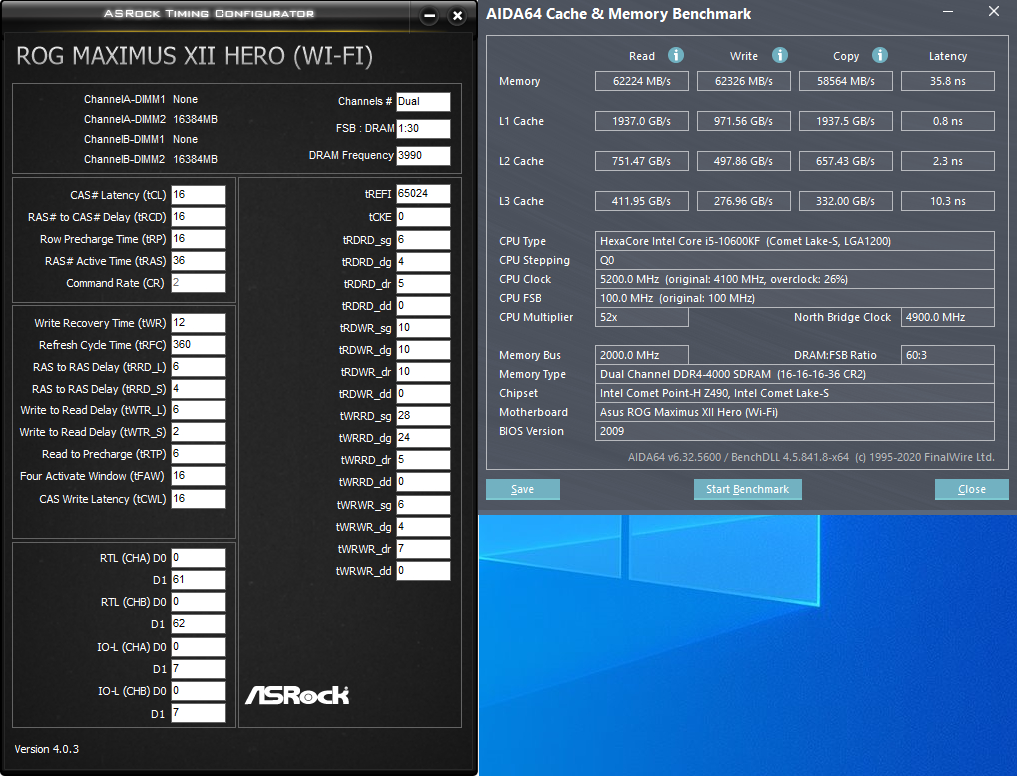

с PPD=0/CKE=0 не испытал проблем и получил отличные результаты.
BIOS
Вложение:
35,8ns.jpg [ 1.21 МБ | Просмотров: 648 ]
Код:
[2021/04/08 18:14:42]
Ai Overclock Tuner [XMP I]
XMP [XMP DDR4-3000 14-14-14-34-1.35V]
BCLK Frequency [100.0000]
PCIE Frequency [100.0000]
ASUS MultiCore Enhancement [Enabled – Remove All limits]
SVID Behavior [Best-Case Scenario]
AVX Instruction Core Ratio Negative Offset [User Specify]
AVX Instruction Core Ratio Negative Offset Value [0]
CPU Core Ratio [Sync All Cores]
ALL-Core Ratio Limit [50]
BCLK Frequency : DRAM Frequency Ratio [Auto]
DRAM Odd Ratio Mode [Enabled]
DRAM Frequency [DDR4-4000MHz]
Xtreme Tweaking [Disabled]
CPU SVID Support [Enabled]
Maximus Tweak [Mode 1]
DRAM CAS# Latency [16]
DRAM RAS# to CAS# Delay [16]
DRAM RAS# ACT Time [36]
DRAM Command Rate [2N]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [296]
DRAM REF Cycle Time 2 [Auto]
DRAM REF Cycle Time 4 [Auto]
DRAM Refresh Interval [65024]
DRAM WRITE Recovery Time [12]
DRAM READ to PRE Time [6]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [6]
DRAM WRITE to READ Delay S [2]
DRAM CKE Minimum Pulse Width [0]
DRAM Write Latency [16]
ODT RTT WR (CHA) [80 DRAM Clock]
ODT RTT PARK (CHA) [40 DRAM Clock]
ODT RTT NOM (CHA) [0 DRAM Clock]
ODT RTT WR (CHB) [80 DRAM Clock]
ODT RTT PARK (CHB) [40 DRAM Clock]
ODT RTT NOM (CHB) [0 DRAM Clock]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
Data Rising Slope [Auto]
Data Rising Slope Offset [Auto]
Cmd Rising Slope [Auto]
Cmd Rising Slope Offset [Auto]
Ctl Rising Slope [Auto]
Ctl Rising Slope Offset [Auto]
Clk Rising Slope [Auto]
Clk Rising Slope Offset [Auto]
Data Falling Slope [Auto]
Data Falling Slope Offset [Auto]
Cmd Falling Slope [Auto]
Cmd Falling Slope Offset [Auto]
Ctl Falling Slope [Auto]
Ctl Falling Slope Offset [Auto]
Clk Falling Slope [Auto]
Clk Falling Slope Offset [Auto]
DRAM RTL INIT value [67]
DRAM IOL INIT value(CHA) [4]
DRAM IOL INIT value(CHB) [4]
DRAM RTL (CHA DIMM0 Rank0) [0]
DRAM RTL (CHA DIMM0 Rank1) [0]
DRAM RTL (CHA DIMM1 Rank0) [61]
DRAM RTL (CHA DIMM1 Rank1) [61]
DRAM RTL (CHB DIMM0 Rank0) [0]
DRAM RTL (CHB DIMM0 Rank1) [0]
DRAM RTL (CHB DIMM1 Rank0) [62]
DRAM RTL (CHB DIMM1 Rank1) [62]
DRAM IOL (CHA DIMM0 Rank0) [0]
DRAM IOL (CHA DIMM0 Rank1) [0]
DRAM IOL (CHA DIMM1 Rank0) [7]
DRAM IOL (CHA DIMM1 Rank1) [7]
DRAM IOL (CHB DIMM0 Rank0) [0]
DRAM IOL (CHB DIMM0 Rank1) [0]
DRAM IOL (CHB DIMM1 Rank0) [7]
DRAM IOL (CHB DIMM1 Rank1) [7]
CHA IO_Latency_offset [21]
CHB IO_Latency_offset [21]
CHA RFR delay [14]
CHB RFR delay [14]
Early Command Training [Auto]
SenseAmp Offset Training [Enabled]
Early ReadMPR Timing Centering 2D [Enabled]
Read MPR Training [Enabled]
Receive Enable Training [Enabled]
Jedec Write Leveling [Enabled]
LPDDR4 Write DQ DQS Retraining [Enabled]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Enabled]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Dimm ODT Training* [Auto]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Auto]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Enabled]
Turn Around Timing Training [Disabled]
Rank Margin Tool [Enabled]
Rank Margin Tool Per Bit [Auto]
Margin Check Limit [Disabled]
Memory Test [Disabled]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Disabled]
Write Drive Strength Up/Dn independently [Disabled]
CMD Drive Strength and Tx Equalization [Auto]
CMD Slew Rate Training [Auto]
Command Normalization [Disabled]
Early DQ Write Drive Strength and Equalization Training [Disabled]
Read Voltage Centering 1D [Enabled]
Dimm ODT CA Training [Enabled]
DQ DFE Training [Disabled]
tRDRD_sg_Training [6]
tRDRD_sg_Runtime [6]
tRDRD_dg_Training [4]
tRDRD_dg_Runtime [4]
tRDWR_sg [10]
tRDWR_dg [10]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [28]
tWRRD_dg [24]
tRDRD_dr [5]
tRDRD_dd [0]
tRDWR_dr [10]
tRDWR_dd [0]
tWRWR_dr [7]
tWRWR_dd [0]
tWRRD_dr [5]
tWRRD_dd [0]
TWRPRE [32]
TRDPRE [6]
tREFIX9 [127]
OREF_RI [0]
TXP [4]
PPD [0]
MRC Fast Boot [Disabled]
Delay after Train [Disabled]
DRAM CLK Period [Auto]
Memory Scrambler [Enabled]
Channel A DIMM Control [Disable DIMM0]
Channel B DIMM Control [Disable DIMM0]
Trace Centering [Disabled]
MCH Full Check [Enabled]
Mem Over Clock Fail Count [Auto]
Training Profile [Standard Profile]
DLLBwEn [2]
Legacy Mode [Disabled]
SPD Write Disable [TRUE]
XTU Setting [Auto]
Voltage Monitor [Die Sense]
CPU Load-line Calibration [Level 8]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability [140%]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Disabled]
Active Frequency Mode [Disabled]
CPU Power Duty Control [Extreme]
CPU Power Phase Control [Extreme]
CPU Power Thermal Control [130]
CPU VRM Thermal Control [Enabled]
DRAM Current Capability [130%]
DRAM Switching Frequency [Manual]
Fixed DRAM Switching Frequency(KHz) [500]
CPU Core/Cache Boot Voltage [Auto]
DMI Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
PLL Termination Boot voltage [Auto]
CPU Standby Boot Voltage [Auto]
CPU Core Auto Voltage Cap [Auto]
CPU VCCIO Auto Voltage Cap [Auto]
CPU System Agent Auto Voltage Cap [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
CPU Core/Cache Current Limit Max. [255.75]
Long Duration Package Power Limit [4095]
Package Power Time Window [448]
Short Duration Package Power Limit [4095]
IA AC Load Line [0.01]
IA DC Load Line [0.01]
TVB Voltage Optimizations [Disabled]
V-Max Stress [Disabled]
Overclocking TVB [Disabled]
Offset Mode Sign 1 [+]
V/F Point 1 Offset [Auto]
Offset Mode Sign 2 [+]
V/F Point 2 Offset [Auto]
Offset Mode Sign 3 [+]
V/F Point 3 Offset [Auto]
Offset Mode Sign 4 [+]
V/F Point 4 Offset [Auto]
Offset Mode Sign 5 [+]
V/F Point 5 Offset [Auto]
Offset Mode Sign 6 [+]
V/F Point 6 Offset [Auto]
Offset Mode Sign 7 [+]
V/F Point 7 Offset [Auto]
Offset Mode Sign 8 [+]
V/F Point 8 Offset [Auto]
Realtime Memory Timing [Enabled]
FCLK Frequency for Early Power On [1GHz]
Initial BCLK Frequency [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
BCLK Frequency Slew Rate [Auto]
PCIE/DMI Amplitude [Auto]
PCIE/DMI Spread Spectrum [Auto]
PCIE/DMI Frequency Slew Rate [Auto]
PCIE/DMI Slew Rate [Auto]
Cold Boot PCIE Frequency [Auto]
DRAM VTT Voltage [0.70000]
VPPDDR Voltage [2.50000]
DMI Voltage [1.15000]
Internal PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
CPU Standby Voltage [1.00000]
PLL Bandwidth [Auto]
Eventual DRAM Voltage [Auto]
Eventual CPU Standby Voltage [Auto]
Eventual PLL Termination Voltage [Auto]
Eventual CPU VCCIO Voltage [Auto]
Eventual DMI Voltage [Auto]
PVD Ratio Threshold [Auto]
System Agent Bandgap Workaround [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
Ring Down Bin [Disabled]
Min. CPU Cache Ratio [47]
Max CPU Cache Ratio [47]
BCLK Aware Adaptive Voltage [Enabled]
CPU Core/Cache Voltage [Manual Mode]
- CPU Core Voltage Override [1.200]
DRAM Voltage [1.40000]
CPU VCCIO Voltage [1.16000]
CPU System Agent Voltage [1.20000]
PLL Termination Voltage [1.00000]
PCH Core Voltage [1.05000]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL7 [Auto]
PCI Express Native Power Management [Disabled]
DMI Link ASPM Control [Disabled]
ASPM [Disabled]
L1 Substates [Disabled]
PCI Express Clock Gating [Enabled]
DMI Link ASPM Control [Disabled]
PEG - ASPM [Disabled]
Software Guard Extensions (SGX) [Disabled]
Tcc Offset Time Window [Auto]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Disabled]
Active Processor Cores [All]
Hyper-Threading [Enabled]
Hyper-Threading of Core 0 [Enabled]
Hyper-Threading of Core 1 [Enabled]
Hyper-Threading of Core 2 [Enabled]
Hyper-Threading of Core 3 [Enabled]
Hyper-Threading of Core 4 [Enabled]
Hyper-Threading of Core 5 [Enabled]
MonitorMWait [Enabled]
Boot performance mode [Turbo Performance]
Intel(R) SpeedStep(tm) [Auto]
Intel(R) Speed Shift Technology [Disabled]
Turbo Mode [Enabled]
CPU C-states [Disabled]
Thermal Monitor [Enabled]
Dual Tau Boost [Disabled]
VT-d [Disabled]
Memory Remap [Enabled]
PCIEX16_1 Link Speed [Auto]
PCIEX16_2 Link Speed [Auto]
PCIe Speed [Auto]
SATA Controller(s) [Enabled]
SATA Mode Selection [AHCI]
Aggressive LPM Support [Disabled]
SMART Self Test [None]
SATA6G_1(Black) [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2(Black) [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3(Black) [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4(Black) [Enabled]
SATA6G_4 Hot Plug [Disabled]
SATA6G_5(Black) [Enabled]
SATA6G_5 Hot Plug [Disabled]
SATA6G_6(Black) [Enabled]
SATA6G_6 Hot Plug [Disabled]
PTT [Disable]
Discrete Thunderbolt(TM) Support [Disabled]
Above 4G Decoding [Enabled]
Re-Size BAR Support [Disabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
SanDisk [Auto]
U32G2_3 [Enabled]
U32G2_4 [Enabled]
U32G2_5 [Enabled]
U32G1_7 [Enabled]
U32G1_8 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
USB11 [Enabled]
USB12 [Enabled]
U32G2_1 [Enabled]
U32G2_C6 [Enabled]
Network Stack [Disabled]
PCIe Bandwidth Bifurcation Configuration [Auto]
HD Audio [Enabled]
Intel 1G LAN [Disabled]
MARVELL 5G LAN [Disabled]
USB power delivery in Soft Off state (S5) [Enabled]
Connectivity mode (Wi-Fi & Bluetooth) [Enabled]
When system is in working state [All On]
Q-Code LED Function [POST Code Only]
When system is in sleep, hibernate or soft off states [Stealth Mode]
M.2_1 Configuration [Auto]
M.2_2 Configuration [Auto]
M.2_3 Configuration [Auto]
U32G2_C6 Type C Power Mode [Auto]
Restore AC Power Loss [Power Off]
Energy Star Ready [Disabled]
ErP Ready [Disabled]
Power On By PCI-E [Disabled]
Power On By RTC [Disabled]
Device [Samsung SSD 860 EVO 1TB]
CPU Temperature [Monitor]
CPU Package Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
Chipset Temperature [Monitor]
T_Sensor Temperature [Monitor]
Water In T Sensor Temperature [Monitor]
Water Out T Sensor Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
High Amp Fan Speed [Monitor]
Water Pump+ Speed [Monitor]
AIO Pump Speed [Monitor]
CPU Core Voltage [Monitor]
12V Voltage [Monitor]
5V Voltage [Monitor]
3.3V Voltage [Monitor]
Flow Rate [Monitor]
AI Cooling [Disabled]
CPU Fan Q-Fan Control [PWM Mode]
CPU Fan Step Up [0 sec]
CPU Fan Step Down [0 sec]
CPU Fan Speed Low Limit [200 RPM]
CPU Fan Profile [Manual]
CPU Fan Upper Temperature [65]
CPU Fan Max. Duty Cycle (%) [60]
CPU Fan Middle Temperature [50]
CPU Fan Middle Duty Cycle (%) [50]
CPU Fan Lower Temperature [30]
CPU Fan Min Duty Cycle (%) [30]
Chassis Fan 1 Q-Fan Control [Disabled]
Chassis Fan 2 Q-Fan Control [PWM Mode]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [0 sec]
Chassis Fan 2 Step Down [0 sec]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 2 Profile [Manual]
Chassis Fan 2 Upper Temperature [80]
Chassis Fan 2 Max. Duty Cycle (%) [60]
Chassis Fan 2 Middle Temperature [50]
Chassis Fan 2 Middle Duty Cycle (%) [50]
Chassis Fan 2 Lower Temperature [30]
Chassis Fan 2 Min Duty Cycle (%) [35]
Chassis Fan 3 Q-Fan Control [PWM Mode]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [0 sec]
Chassis Fan 3 Step Down [0 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Manual]
Chassis Fan 3 Upper Temperature [80]
Chassis Fan 3 Max. Duty Cycle (%) [60]
Chassis Fan 3 Middle Temperature [50]
Chassis Fan 3 Middle Duty Cycle (%) [50]
Chassis Fan 3 Lower Temperature [30]
Chassis Fan 3 Min Duty Cycle (%) [35]
High Amp Fan Q-Fan Control [DC Mode]
High Amp Fan Q-Fan Source [CPU]
High Amp Fan Step Up [0 sec]
High Amp Fan Step Down [0 sec]
High Amp Fan Speed Low Limit [200 RPM]
High Amp Fan Profile [Standard]
Water Pump+ Q-Fan Control [Disabled]
AIO Pump Q-Fan Control [Disabled]
CPU Temperature LED Switch [Enabled]
Launch CSM [Disabled]
OS Type [Other OS]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Fast Boot]
Boot Logo Display [Auto]
POST Delay Time [3 sec]
Bootup NumLock State [On]
Wait For &#39;F1&#39; If Error [Enabled]
AMI Native NVMe Driver Support [Enabled]
Option ROM Messages [Force BIOS]
Interrupt 19 Capture [Disabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
Flexkey [Reset]
Setup Animator [Disabled]
Profile Name []
Save to Profile [1]
DIMM Slot Number [DIMM_A2]
Download & Install ARMOURY CRATE app [Disabled]


Добавлено спустя 4 минуты 54 секунды:
Fagot48, в чём смысл 2900сл14, если надо 3800-4000сл16?
Druce, ставить 4200сл16-17-37, свл16, ррд-фав 4-6-16, скев контрол 80-48-34-80-48-34, фаст бут выкл, мсх вкл, трейс выкл. Напруги 1.48/1.26/1.32, твик мод1 лучше.




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
А почему такой огромный tRFC?

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Junior
Статус: Не в сети
Регистрация: 03.09.2018
Фото: 2
Подскажите что я делаю не так, редкие ошибки получаю. Повышение sa/io до 1.36 1.36 (в биосе) не помогает. Заранее спасибо!

p.s я дурак, это с вероятностью 99% было twtrs, оно было в auto.


Вложения:
neponimat.jpg [ 200.27 КБ | Просмотров: 639 ]


Последний раз редактировалось 2003ALEX2003 28.04.2021 0:22, всего редактировалось 2 раз(а).


Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Карелия|СПб
anta777, а это я тестил 100% стабильность и так заскринил :) потом до 296 ужал, без обдува 47-48 градусов было, всё прошло, так и оставил тогда. Сейчас также (tRFC не глядел, стоит 328) на новых модулях, только не 1.400В, а 1.370В. Сейчас вот такие модули :)
Вложение:
4000 19-19-40-2T 1.200V Extreme1.jpg
4000 19-19-40-2T 1.200V Extreme1.jpg [ 3.29 МБ | Просмотров: 634 ]


Добавлено спустя 1 минуту 17 секунд:
2003ALEX2003, настрой на 4200-4400СЛ16 лучше.




Member
Статус: Не в сети
Регистрация: 01.01.2020
odvolk10 писал(а):
чём смысл 2900сл14, если надо 3800-4000сл16?

Ты не в теме. Гугли мутанты, qqls.

Добавлено спустя 2 минуты 57 секунд:
И про кп памяти мутантов изучи вопрос))

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG




Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
Словил глюк. Решил потестить tcke 6, сравнить время прохождения экстрима.
Заодно, вот черт дернул за ногу, решил поковыряться блок rtl. Думал 55 код пройдет. Код так и остался, а вот стабильность ушла к тем самым чертям :shock:
А я просто убрал rtl init, и офсеты 21 21 14 14 поставил на авто.
В итоге cke 6 - 20 ошибок, а cke 4 - просто тьма.
Поставил ртл блок как было, все задержки вручную, и все опять ок.

Это вапше что?!
Кстати, cke 6 один фиг, но ощущение, что быстрее :roll:
Латентность поймал те же 36.6.




Junior
Статус: Не в сети
Регистрация: 03.09.2018
Фото: 2
odvolk10 писал(а):
4400СЛ16 лучше.

Даже на с17 получаю ошибки.


Вложения:
с17.png [ 222.75 КБ | Просмотров: 615 ]


Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 47
CHiCHo
Привет! Давно не виделись :)
Цитата:
А я просто убрал rtl init, и офсеты 21 21 14 14 поставил на авто
То есть перетренировал на другие значения, не удивительно. И что за код 55?




Member
Статус: Не в сети
Регистрация: 31.03.2019
Откуда: Moscow
Фото: 2
odvolk10 все равно ошибки. А куда такой здоровый IO SA и на память вольтаж?
..
#77


С 4100 такая борода получилась, да и температура не оч нравится:
4100
#77

_________________
i7 8700K @4.8Ghz/Noctua NH-D15/Asus ROG Maximus XI Hero/G.Skill TridentZ 2x8Gb @4000Mhz/Asus ROG Strix RTX 3080 Ti OC




Member
Статус: Не в сети
Регистрация: 08.05.2020
Druce писал(а):
После одной посыпались дальше ошибки

Снижать частоту, либо повышать вольтаж.

Добавлено спустя 6 минут 37 секунд:
Druce писал(а):
С 4100 такая борода получилась, да и температура

Я же вам написали что делать. Зачем вы бредом полным занимаетесь? Вы побенчиться с ним собираетесь? Или всё-таки стабильную систему хотите сделать?

Добавлено спустя 2 минуты 1 секунду:
CHiCHo писал(а):
но ощущение, что быстрее

Курсор мыши стал быстрее летать?) :D

_________________
I7 10700f,
Z490 TOMAHAWK,
cmw16gx4m2c3200c14 2x8(4400)cl16, 1.5В,
ID Cooling 207 basic xt,
rtx asus tuf 3060ti v2,
Odyssey G7 "31,5.




Member
Статус: Не в сети
Регистрация: 01.01.2020
anta777 писал(а):
WTRL=6 WRRDsg=26

Доброе утро, уважаемый анта.

Всё взлетело на изи, memtest86 крутит уже 9ый час, скоро закончится (4ый проход). Пока что ошибок нет и не будет я уверен. Подробные тайминги скину вечером (может ещё че выжмем из баликов на 2900мгц). Чтоб вам удобнее было.

Единственное у меня вопрос:
1) ставил trefi на максимум - была 1 ошибка и 4 предупреждения "ram may be vulnerable..."
2) поставил trefi на 56550 (умножил 1450мгц на 7,8 и умножил на 5) - было 0 ошибок и 4 предупреждение "ram may be vulnerable...."
3)поставил trefi как вы сказали 43349(вроде это макс безопасное значение) - в итоге 0 ошибок и только ОДНО предупреждение "ram may be vulnerable...." вот тест еше идёт


Забить или ещё снизить trefi??

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG




Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
Karats
Привет! 100 лет 100 зим! :-)
Karats писал(а):
И что за код 55?

Контроллер памяти колбасит. С определенной частоты не грузит даже в биос, а на пост-кодере висит 55 - обычно ошибка контроллера.
Слабоват он. На предыдущем с 4400 проблем не было вообще, а этот капризный. Но если загрузил, то работает.
Я так понимаю, это связано в основном с тренировкой памяти, потому что если менять тацминги, при которых нет перетренировки - сразу идет загрузка.
Причем даже напряжения на SA не влияют.

Но на предыдущем при изменении иногда наглухо тоже вис проц, не заходя в биос, бывало. С 55 кодом довольно просто бороться - резет несколько раз, пока не стартанет.

Karats писал(а):
То есть перетренировал на другие значения, не удивительно.

А ты знаешь, если зайти в биос - то эти офсеты никогда не меняются, плата их так и ставит 21-14..
Но, видимо, какие-то скрытые вещи меняются.

2all
То ли лето, то ли что, но с txp 4 oref_ri 0 и cke 4 - одна ошибка в экстриме, причем в 3 заходе, в конце. Но, может и выше 1,48В надо дать и поедет. Т не выше 48-49.
Сейчас поставил oref_ri 32, cke 6 - тест пройден. Но уже 2.52 часа. Все дольше и дольше :D

Вот я очень не люблю повторно возиться с памятью поэтому - тронешь одно, и понеслась...
Вечером оттестирую с cke 4 и oref_ri 32




Member
Статус: Не в сети
Регистрация: 08.05.2020
CHiCHo писал(а):
Вот я очень не люблю повторно возиться с памятью поэтому - тронешь одно, и понеслась...

Поэтому лучше все тайминги выставлять нормальные, да не ужимая в сопли + частоту адекватную выставить. Один раз поставил и забыл, так сказать.

_________________
I7 10700f,
Z490 TOMAHAWK,
cmw16gx4m2c3200c14 2x8(4400)cl16, 1.5В,
ID Cooling 207 basic xt,
rtx asus tuf 3060ti v2,
Odyssey G7 "31,5.




Member
Статус: Не в сети
Регистрация: 01.01.2020
Fagot48 писал(а):
ОДНО

Вылезло 2 предупреждения. Надо trefi снижать ещё? Тест без ошибок

Добавлено спустя 1 минуту 43 секунды:
Тайминги взлетели

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG




Member
Статус: Не в сети
Регистрация: 31.03.2019
Откуда: Moscow
Фото: 2
KaBooo не, там вон тоже подсказали что сделать. С вашим советом так же ошибки

_________________
i7 8700K @4.8Ghz/Noctua NH-D15/Asus ROG Maximus XI Hero/G.Skill TridentZ 2x8Gb @4000Mhz/Asus ROG Strix RTX 3080 Ti OC


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43636 • Страница 1454 из 2182<  1 ... 1451  1452  1453  1454  1455  1456  1457 ... 2182  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: ashap88, MAD_EDy и гости: 23


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
