  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  ololore

Member
Статус: Не в сети
Регистрация: 26.10.2019
Посмотрите, пожалуйста, ничего не перемудрил/не пережал тут?
VDIMM 1.35v

#77

_________________
𝘙𝘺𝘻𝘦𝘯 5 5600𝘎, 𝘈𝘚𝘜𝘚 𝘗𝘙𝘐𝘔𝘌 𝘉550-𝘗𝘓𝘜𝘚, 𝘒𝘪𝘯𝘨𝘴𝘵𝘰𝘯 𝘍𝘜𝘙𝘠 𝘙𝘦𝘯𝘦𝘨𝘢𝘥𝘦 [𝘒𝘍436𝘊16𝘙𝘉12𝘒2/32] 32 𝘎𝘉

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
npa4ka писал(а):
Я у себя когда искал тайминги на 3866, то RFC 570 давал ошибки и система иногда зависала, 572 был полностью стабильным. Ни один не кратен 8. Как-то так...

Подобные выводы вообще ни о чем не говорят.

Добавлено спустя 49 секунд:
ololore tWR 12

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
usr721 писал(а):
Подобные выводы вообще ни о чем не говорят.

А о чем они говорят?

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
npa4ka писал(а):
Я у себя когда искал тайминги на 3866, то RFC 570 давал ошибки и система иногда зависала, 572 был полностью стабильным. Ни один не кратен 8. Как-то так...

в твоем случае нужно убедиться, что нет упора в напряжение :-)

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

Последний раз редактировалось icebeltik 12.03.2023 10:39, всего редактировалось 1 раз.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
icebeltik писал(а):
в твоем случае нужно убедиться, что нет упора в напряжение

На тот момент напруга была 1.4

Добавлено спустя 10 минут 2 секунды:
usr721 писал(а):
Слушайте кого вам удобнее, а если для вас это действительно столь важно, ищите и штудируйте документацию самостоятельно

Я слушаю не кого удобно, а того, кто пруфами или опытом подтверждает свои слова
Anta777 вероятно самый скиловый в этом плане из здесь находящихся, и даже он утверждает разные вещи об этом RFC - по моей ссылке одно, по вашей несколько иное
А штудировать документацию мне не за чем - я у себя не обнаружил никакой необходимости следовать этим правилам для RFC, и мне это на самом деле не важно, только любопытно

Добавлено спустя 38 минут 35 секунд:
Всё же пробежал поиском "RFC" стандарт JEDEC DDR4 :-)
Нигде ничего не нашлось по кратности RFC чему бы то ни было или зависимости от чего бы то ни было (кроме REFI, они само собой тесно связаны друг с другом, но не следуют один из другого)

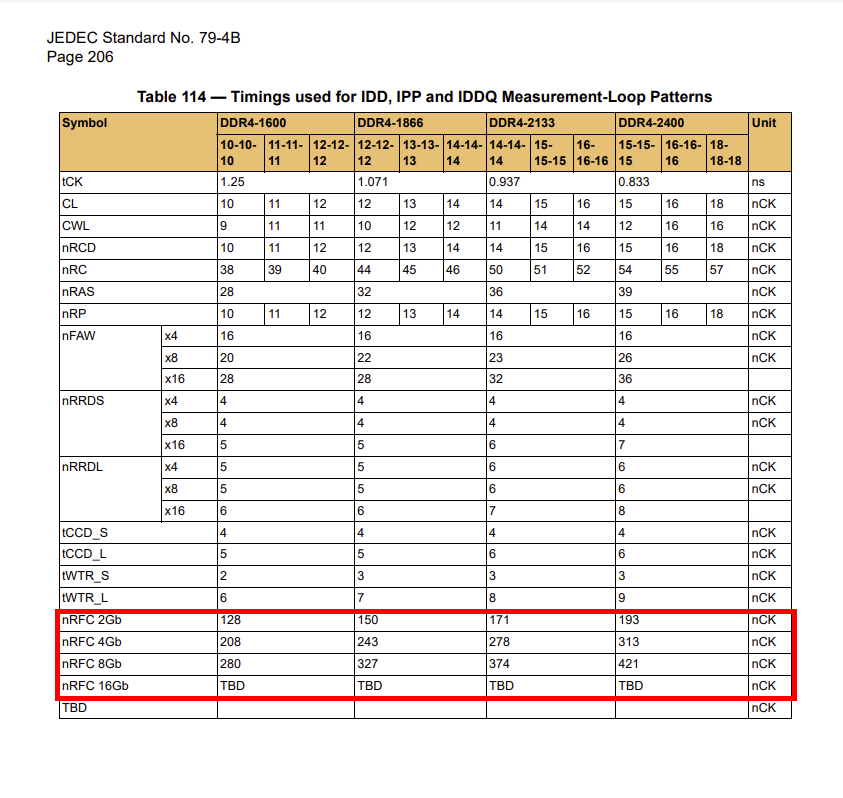

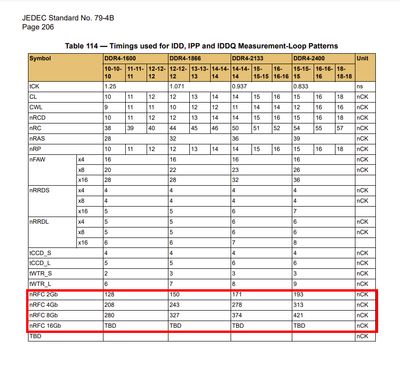

Вот пример одной из табличек этого стандарта (Unit = nCK в последнем столбце говорит о единице измерения "такт" или "clock" на инглише)
Вложение:
JEDEC_RFC.png [ 89.96 КБ | Просмотров: 271 ]

Тут вообще приведены нечетные тайминги RFC (моя мп в авто вполне может тоже втулить нечетный RFC, в зависимости от других настроек, и оно вполне будет стабильно)
Так что кратность 8ми ИМХО притянута за уши или взята неведомо откуда из других документов.
Но никто ведь не скажет, из каких именно других документов, а просто пошлёт "штудировать техдоку", хотя сам ничего не штудировал и просто ретранслирует чьи-то слова

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
npa4ka писал(а):
Так что кратность 8ми ИМХО притянута за уши или взята неведомо откуда из других документов.

Вот вы для себя значит и определились, замечательно.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
Вот так работает.
#77

Любопытно, что 5 циклов на 30 минут быстрее заканчиваются. При попытке поставить tCL\tCWL на 15 система не стартует.
vDIMM сейчас 1.45, не знаю нужно ли пытаться ставить выше чтоб стартануло?

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
b_wellington писал(а):
При попытке поставить tCL\tCWL на 15 система не стартует.

Попробуйте CL=15, CWL=14. Нечётный CWL очень часто нестабилен. Ну и напряжение скорее всего придётся поднять для CL=15

Добавлено спустя 1 минуту 36 секунд:
b_wellington писал(а):
Любопытно, что 5 циклов на 30 минут быстрее заканчиваются

Да, я тоже заметил буст в ТМ5 при выключении GDM

Добавлено спустя 3 минуты 22 секунды:
b_wellington раз пришлось поднять RCD, попробуйте опустить WR-RTP. Заметьте, что RTP теперь может быть нечётным с выключенным GDM

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  Qvak

Member
Статус: Не в сети
Регистрация: 30.09.2012
Откуда: Мордор
Фото: 69

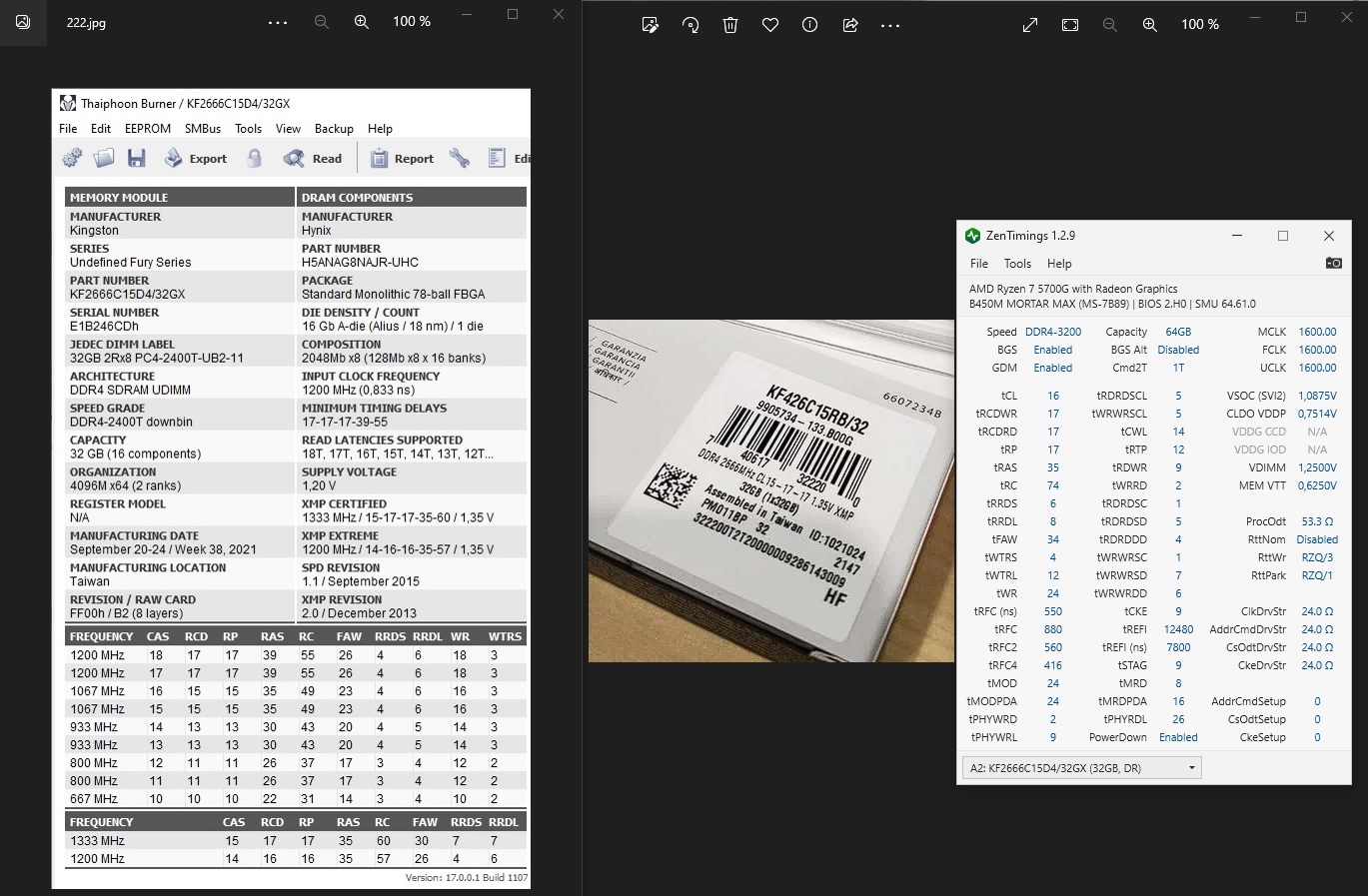

Всем привет. Есть AMD R7 5700G + MSI B450M Mortar Max + 2х Kingston KF426C15RB/32
Сейчас BIOS на АВТО, память выставлена 3200 и всё тоже авто, хочу 3600-4000, куда начать копать?
картинка
Вложение:
444.jpg [ 313.04 КБ | Просмотров: 235 ]

_________________
⊙﹏⊙

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Qvak начать с шапки темы, там есть гайды

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
npa4ka
15\14 стартует, но с ошибками сразу. Может ли что-то, кроме напряжения мешать работать нормально?

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
b_wellington мне напряжение памяти на +0.3в и vSoC 1.125 помогло стабилизировать. Не уверен, что что-то другое поможет.
Могу предложить ещё свои настройки CAD BUS 60 20 20 24, чипы у нас похожи оказались. 60 20 24 24 был нестабилен у меня при cl15, но тут хз

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
b_wellington писал(а):
Может ли что-то, кроме напряжения мешать работать нормально?

Сопротивления DrvStr, vSOC.
b_wellington писал(а):
При попытке поставить tCL\tCWL на 15 система не стартует.

Конфиг CL17 CR1 будет чуть быстрее, чем CL16 GDM и по латенси, и в меньшей мере по скоростям.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 12.03.2023 13:32, всего редактировалось 2 раз(а).

  ololore

Member
Статус: Не в сети
Регистрация: 26.10.2019
Вот так у меня получилось. Что скажете, камрады?
#77

VDIMM = 1.38v

_________________
𝘙𝘺𝘻𝘦𝘯 5 5600𝘎, 𝘈𝘚𝘜𝘚 𝘗𝘙𝘐𝘔𝘌 𝘉550-𝘗𝘓𝘜𝘚, 𝘒𝘪𝘯𝘨𝘴𝘵𝘰𝘯 𝘍𝘜𝘙𝘠 𝘙𝘦𝘯𝘦𝘨𝘢𝘥𝘦 [𝘒𝘍436𝘊16𝘙𝘉12𝘒2/32] 32 𝘎𝘉

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ololore норм, проверить стабильность и на постоянку.

Выше 4000 по сути не нужно, даже на апушке.
Разве что самому вздумается попробовать 4200, в том числе с отключенным GDM.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 12.03.2023 13:30, всего редактировалось 2 раз(а).

  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
npa4ka
У меня на 1.45 и 1.46 сразу много ошибок
Начиная с 1.47 ошибки только в тесте 12, чем выше напряжение, тем они реже или начинаются позже. Сейчас дошел до 1.49. Проверяю.
vSoC тоже попробую.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
b_wellington 16-18-18-18-38 56
Будут ошибки, 5 7 вместо автоматических 4 6 DD третички тайминги попробуйте.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 12.03.2023 13:36, всего редактировалось 2 раз(а).

  ololore

Member
Статус: Не в сети
Регистрация: 26.10.2019
usr721 писал(а):
Разве что самому вздумается попробовать 4200

пробовал. Не стартует на CL18 при VDIMM=1.42v

_________________
𝘙𝘺𝘻𝘦𝘯 5 5600𝘎, 𝘈𝘚𝘜𝘚 𝘗𝘙𝘐𝘔𝘌 𝘉550-𝘗𝘓𝘜𝘚, 𝘒𝘪𝘯𝘨𝘴𝘵𝘰𝘯 𝘍𝘜𝘙𝘠 𝘙𝘦𝘯𝘦𝘨𝘢𝘥𝘦 [𝘒𝘍436𝘊16𝘙𝘉12𝘒2/32] 32 𝘎𝘉

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
b_wellington писал(а):
Начиная с 1.47 ошибки только в тесте 12

Попробуйте ProcODT опустить, памяти будет нужно меньше VDIMM.
Да, у меня тоже ошибки 12 были в основном пока напряжение поднимал

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

Последний раз редактировалось npa4ka 12.03.2023 13:35, всего редактировалось 1 раз.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ololore писал(а):
пробовал. Не стартует на CL18 при VDIMM=1.42v

Для старта на подобных чипах вместе с частотой всегда следует поднимать и иные первички, прежде всего RCD, а лучше все сразу.
Разумеется, всегда поднимается и tRFC до своих привычных наносекунд.

Что-то вроде 18-24-24-24-42 66 1.45V для начала.
vSOC 1.15
ProcODT 43
tRDWR 9

Если чипы могут, вероятно, стартанет.
Опять же, не помню что у вас за чипы, Hynix вроде неопознанный. Если H8C, 4200 можно уже не пробовать.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 12.03.2023 13:50, всего редактировалось 9 раз(а).

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35661 • Страница 1461 из 1784 • <  1 ... 1458  1459  1460  1461  1462  1463  1464 ... 1784  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Bigsun, BOBKOC, Cyber, HertZ, kodekq и гости: 34

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
