fedx

Добавлено: 21.10.2019 12:36

[профиль] [Фотоальбом]

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152

Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:

✔ 1usmus ✔ i2hard

#77

✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus

✔ Рекорды разгона памяти overclock.net

Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.

Что нужно для настройки и разгона памяти -->

1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...

Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти

DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4

https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list

https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру

I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти

- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти

Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона

✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)

ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die

ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb

ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix

xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die

Remarc - С-Die
Kuwabara - С-Die

Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.

✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.

✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!

#77

Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).

Добавлены пользователи, дающие вредные советы.

Реклама
Партнер

usr721

Добавлено: 13.03.2023 12:18

[профиль] [Фотоальбом]

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142

Sultan_SPb ага, продув будет норм при условии достаточных оборотов в нагрузке и у меня похоже сейчас абсолютно такой же корпус :-)

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Sultan_SPb

Добавлено: 13.03.2023 12:23

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 01.06.2005
Откуда: Санкт-Петербург
Фото: 24

usr721 писал(а):

продув будет норм при условии достаточных оборотов

обсуждение оборотов уже в другой теме. а так 2х140 на 500-600 в простое, в нагрузке соответственно выше.

_________________
• AMD R5-5600 • Thermalright BA120 • ASrock B450M Pro4 • 2x16Gb @3600MHz CL16 • RX6700XT • KIOXIA Exceria 500GB • DeepCool PQ750M • LG 27GN600-B •

___erop___

Добавлено: 13.03.2023 14:13

[профиль]

Member
Статус: Не в сети
Регистрация: 24.10.2010
Откуда: Ярославль

привет, кто-нибудь может подсказать почему такие унылые показатели чтения копирования и записи памяти в аиде? :cry:

#77
#77

для сравнения вот что у i2hard

#77

что я делаю не так? даже версию ту же пробовал скачивать, что и у него, тоже самое.

менял только первичные тайминги, остальное все на авто стоит...

_________________
MSI B350 TOMAHAWK|Ryzen 5 5500|G.Skill Sniper X F4-3600C19-8GSXWB 2x8| Sapphire Nitro+ Radeon RX 5700 XT SE|Seasonic M12 620

Последний раз редактировалось ___erop___ 13.03.2023 14:29, всего редактировалось 1 раз.

hellrazor

Добавлено: 13.03.2023 14:24

[профиль]

Member
Статус: Не в сети
Регистрация: 10.12.2010

___erop___ писал(а):

что я делаю не так?

тайминги конские

npa4ka

Добавлено: 13.03.2023 14:25

[профиль]

Member
Статус: Не в сети
Регистрация: 09.09.2012

___erop___ вас не смущает тот факт, что там частота памяти 4733, а у вас 4266?

Добавлено спустя 1 минуту 44 секунды:

hellrazor писал(а):

тайминги конские

И это тоже

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

usr721

Добавлено: 13.03.2023 14:29

[профиль] [Фотоальбом]

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142

npa4ka писал(а):

___erop___ вас не смущает тот факт, что там частота памяти 4733, а у вас 4266?

Добавлено спустя 53 секунды:
___erop___ PowerDown лучше сразу отключать

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

___erop___

Добавлено: 13.03.2023 14:33

[профиль]

Member
Статус: Не в сети
Регистрация: 24.10.2010
Откуда: Ярославль

hellrazor писал(а):

тайминги конские

вторичные?

Добавлено спустя 2 минуты 42 секунды:
как вообще без ryzen dram calculator память то настраивать? :cry:

Добавлено спустя 11 минут 52 секунды:

npa4ka писал(а):

вас не смущает тот факт, что там частота памяти 4733, а у вас 4266?

разница 15-20 тысяч, слишком много как по мне...

_________________
MSI B350 TOMAHAWK|Ryzen 5 5500|G.Skill Sniper X F4-3600C19-8GSXWB 2x8| Sapphire Nitro+ Radeon RX 5700 XT SE|Seasonic M12 620

usr721

Добавлено: 13.03.2023 14:59

[профиль] [Фотоальбом]

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142

___erop___ писал(а):

разница 15-20 тысяч, слишком много как по мне...

Не много.
Наоборот, это у i2hard еще маловато, на такой частоте топ разгон хорошо за 70000+ и латенси < 50 нс должно быть https://docs.google.com/spreadsheets/d/ ... =445726184

Добавлено спустя 4 минуты 5 секунд:

___erop___ писал(а):

как вообще без ryzen dram calculator память то настраивать? :cry:

Обыкновенно, вручную, руководствуясь гайдами и здравым смыслом.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

maxXxtro

Добавлено: 13.03.2023 16:23

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 18.10.2009
Фото: 1

Всем добра и стабильности!

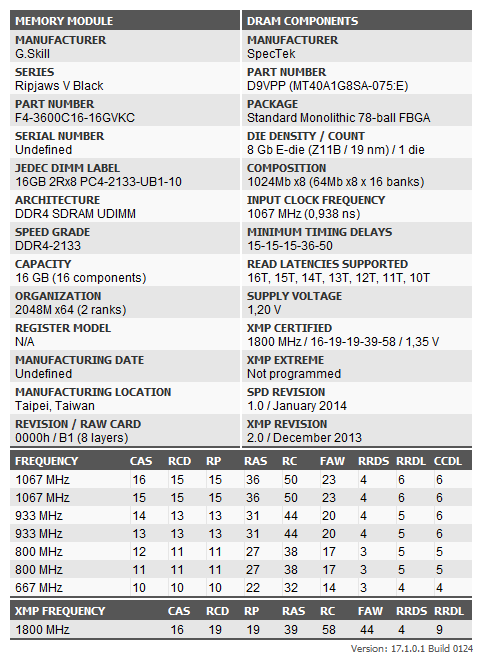

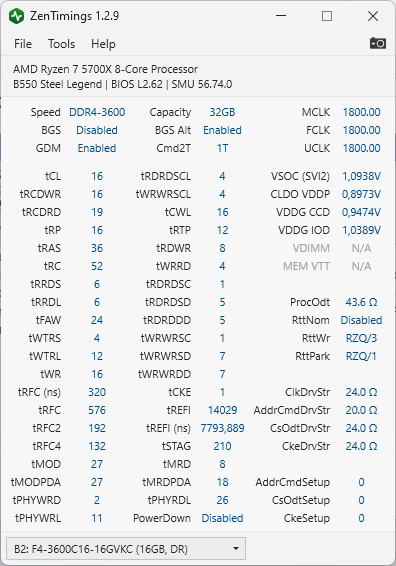

Начитавшись про напряжения и в угоду пущей стабильности, я решил выставить напряжение CLDO_VDDP равным 0.9V
На авто, материнка выставляет 0.9976V

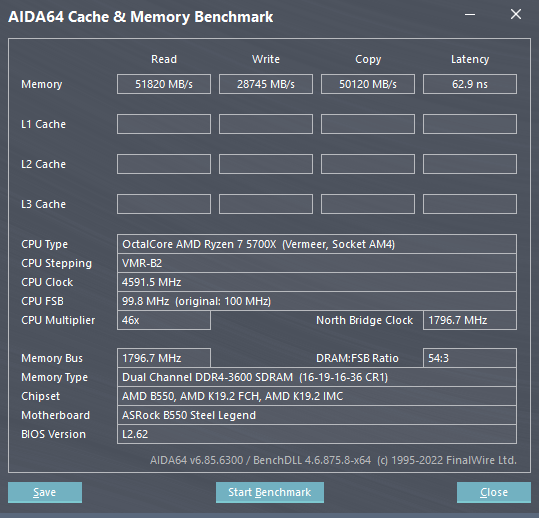

После чего я заметил, что в аиде латенси стала на 0.6ns больше. Тестил на чистом фоне без сетки.
Далее я увидел, что tPHYRDL стал отличатся на каналах, A2-28 B2-26
Вернул CLDO_VDDP в Auto и tPHYRDL выровнялся 26 на оба канала.
Подскажите умные люди, с чем меньше проблем и больше стабильности?
CLDO_VDDP = 0.9V и tPHYRDL 28\26?
Или CLDO_VDDP = 0.9976V и tPHYRDL 26\26?

#77

_________________
Ryzen 5700X || TUF B450m-PRO || Kingston FURY 32GB || Gigabyte 4070TI

usr721

Добавлено: 13.03.2023 16:29

[профиль] [Фотоальбом]

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142

maxXxtro при tPHYRDL 26 на обоих канал латенси будет немного ниже, что очевидно.
Если у вас все стабильно, зачем что-то трогать? Оставьте CLDO_VDDP как есть.

Добавлено спустя 5 минут 46 секунд:
Кроме того, 0.9V вовсе не обязательно, для подобных конфигов 0.85V тоже вполне годится.
В общем, иные значения также вполне допустимы.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

ololore

Добавлено: 13.03.2023 16:37

[профиль]

Member
Статус: Не в сети
Регистрация: 26.10.2019

___erop___ писал(а):

менял только первичные тайминги, остальное все на авто стоит...

4266 на VDIMM 1,35в. Это как :shock:

_________________
𝘙𝘺𝘻𝘦𝘯 5 5600𝘎, 𝘈𝘚𝘜𝘚 𝘗𝘙𝘐𝘔𝘌 𝘉550-𝘗𝘓𝘜𝘚, 𝘒𝘪𝘯𝘨𝘴𝘵𝘰𝘯 𝘍𝘜𝘙𝘠 𝘙𝘦𝘯𝘦𝘨𝘢𝘥𝘦 [𝘒𝘍436𝘊16𝘙𝘉12𝘒2/32] 32 𝘎𝘉

___erop___

Добавлено: 13.03.2023 17:28

[профиль]

Member
Статус: Не в сети
Регистрация: 24.10.2010
Откуда: Ярославль

ololore писал(а):

4266 на VDIMM 1,35в. Это как :shock:

не знаю, память наверное такая...

_________________
MSI B350 TOMAHAWK|Ryzen 5 5500|G.Skill Sniper X F4-3600C19-8GSXWB 2x8| Sapphire Nitro+ Radeon RX 5700 XT SE|Seasonic M12 620

ololore

Добавлено: 13.03.2023 18:04

[профиль]

Member
Статус: Не в сети
Регистрация: 26.10.2019

maxXxtro писал(а):

CLDO_VDDP = 0.9V и tPHYRDL 28\26?
Или CLDO_VDDP = 0.9976V и tPHYRDL 26\26?

Посмотрел у себя - CLDO в Авто, но tPHYRDL А2- 26\В2 - 28 :?:

от чего еще может зависеть?

Andy-S

Добавлено: 13.03.2023 18:18

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 15.09.2009
Фото: 0

maxXxtro писал(а):

с чем меньше проблем и больше стабильности?

Лучше tPHYRDL 26/26. На апушках, кстати, разность типа 26/28 чувствуется по фпс, на десятые после запятой ниже, но все же. А так норм тайминги, если rp поедет 16, чтобы ras увеличить до 41 и без увеличения vdimm, так вообще хорошо.

ololore

Добавлено: 13.03.2023 18:27

[профиль]

Member
Статус: Не в сети
Регистрация: 26.10.2019

причем на профиле 4000 А2- 26\В2 - 28, а на 4200 все ровно, оба по 28, спецом проверил

nachalnik1990

Добавлено: 13.03.2023 18:29

[профиль]

Junior
Статус: Не в сети
Регистрация: 12.03.2023

Всем доброго дня! Прошу помощи и подсказки в решении следующего вопроса, ранее разгоном и настройкой памяти не занимался, собрал себе новую сборку на ryzen 5700x, материнка asrock b550 steel legend, память G.Skill RIPJAWS V F4-3600C16D-32GVKC, столкнулся с проблемой стабильности запуска, при применении XMP система стабильно не стартует, кулеры вращаются черный экран ничего не происходит. Методом проб и ошибок, вроде получилось добиться, более менее стабильного запуска на частоте 3600, однако бывает, что система не стартует с первого раза, после перезагрузки запускается. Память попытался настроить с помощь DRAM Calculator for Ryzen и рекомендаций с форума. С частотами более 3600 после выключения, не запускается. Подскажите что можно сделать, чтобы стабилизировать запуск системы и настроить работу памяти?

Вложения:

cachemem.png [ 85.83 КБ | Просмотров: 645 ]

ZenTimings_Screenshot.png [ 34.59 КБ | Просмотров: 645 ]

Snap13032023220655.png [ 32.59 КБ | Просмотров: 645 ]

Andy-S

Добавлено: 13.03.2023 18:33

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 15.09.2009
Фото: 0

nachalnik1990 в каких слотах стоят планки? Во втором и четвертом от проца?

nachalnik1990

Добавлено: 13.03.2023 18:37

[профиль]

Junior
Статус: Не в сети
Регистрация: 12.03.2023

Да все верно 2 и 4

usr721

Добавлено: 13.03.2023 18:40

[профиль] [Фотоальбом]

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142

ololore писал(а):

от чего еще может зависеть?

Очень много от чего: ProcODT, CLDO_VDDP, vDIMM, vSOC и различные тайминги.
Причем зачастую достаточно крутануть слегка что-то одно, что бы tPHYRDL выровнялся.

Добавлено спустя 12 минут 14 секунд:
nachalnik1990 Привет,
Стабильность разгона как-то проверялась?

nachalnik1990 писал(а):

Подскажите что можно сделать, чтобы стабилизировать запуск системы и настроить работу памяти?

На первый взгляд не видно ничего крамольного.
Наоборот, опустил бы здесь ProcODT до 34-37 и vSOC до 1.05V, повысив вместе с этим уровень LLC SOC.
CLDO_VDDP установил бы 0.85V.
Также непонятно какое у вас vDIMM, повысьте на 0.02V.
Пока этого достаточно.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 13.03.2023 18:52, всего редактировалось 1 раз.

ololore

Добавлено: 13.03.2023 18:52

[профиль]

Member
Статус: Не в сети
Регистрация: 26.10.2019

usr721 я короче не поленился, посмотрел
на 3800 tPHYRDL А2- 26/В2 - 26
на 4000 tPHYRDL А2- 26/В2 - 28
на 4200 tPHYRDL А2- 28/В2 - 28

Добавлено спустя 43 секунды:
на 4200 на 1ismus проскакивают 1-2 ошибки. Пока не могу понять, из-за чего

Новая тема /

Ответить

Сообщений: 35551 • Страница 1465 из 1778 • < 1 ... 1462 1463 1464 1465 1466 1467 1468 ... 1778 >

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 17

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
