  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
aleksk2 писал(а):
ребята скажите, почему например на 5600 при разгоне до 4000 память сыпет whea, а например при этом на 5600G на 4000 все четко whea нет. Память один и тот же комплект.

У апушек, а также обычных процей-обрезков на их основе (4100, 4500, 5500) иные контроллеры памяти.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
chinabai74 писал(а):
Эх... и зачем я сюда писал, пил бы и дальше шампанское.. а теперь зерно сомнения зародилось, придется винду сменить и вернуться к своим жалким if1933

Мне и if1897 не мешает пить шампанское. А так не преступление и остаться на текущей винде без регистраци этих ошибок - доподлинно неизвестно, на что они могут повлиять. В то же время, доподлинно неизвестно, что они ни на что не влияют :?:
chinabai74 писал(а):
нет ни одной критической, ошибки или подробности

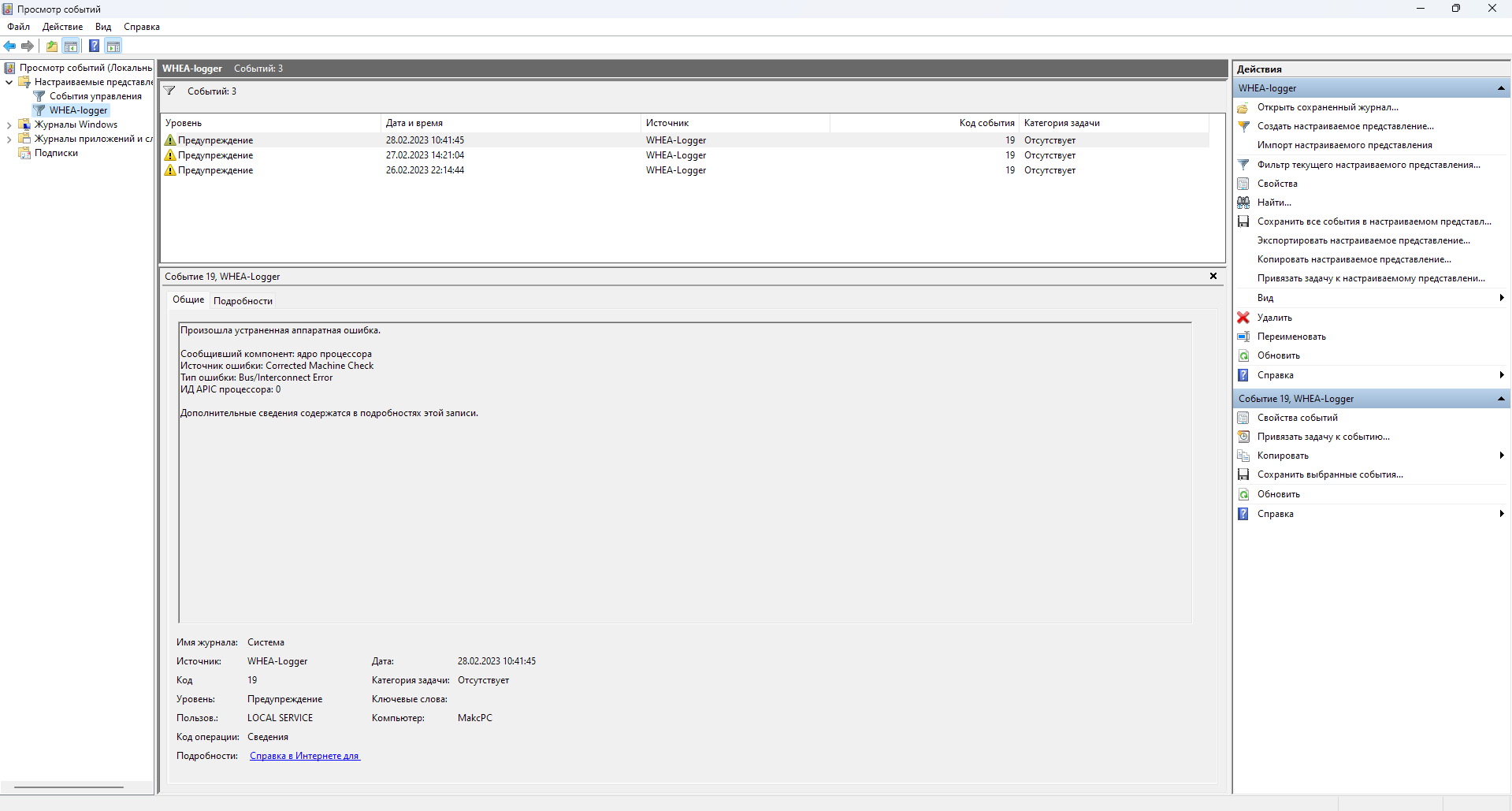

Вот так они выглядят, они не критические, т.к. исправленные
Вложение:
whea.png [ 82.46 КБ | Просмотров: 836 ]

chinabai74 писал(а):
так что ни чё я не кривил

Ну это смотря с какой стороны посмотреть ;)

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  nachalnik1990

Junior
Статус: Не в сети
Регистрация: 12.03.2023
usr721 писал(а):
Это уже вам самостоятельно свою доску колупать.

Всем привет! Поколупать доску оказался самый дельный совет, оказалось, что настраивал soc не в том месте, в итоге при увеличении soc до 1.11 запуск становился еще хуже, понизив soc до 1.05 запуск нормализовался. В авто режиме плата ставила soc около 1,10 поэтому и запуск хандрил. Вот такой контроллер памяти оказался. Теперь можно и таймингами заниматься. vdimm 1.4. Такие ставлю на проверку, что посоветуете подкорректировать?
Всем спасибо за советы и помощь!!!

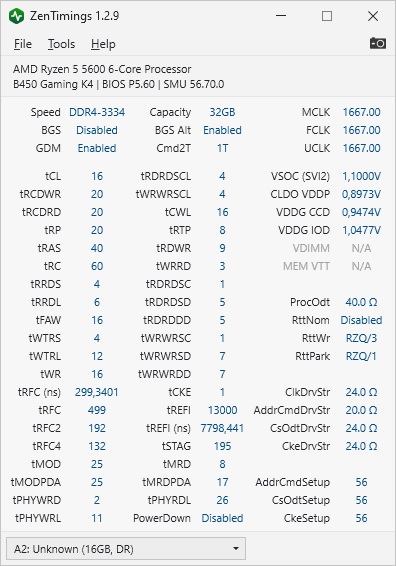

Вложение:
ZenTimings_Screenshot.png [ 34.49 КБ | Просмотров: 833 ]


  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
nachalnik1990 RTP=8, RCDRD=19(или даже 18/17) - так должно поехать
Дальше отключать GDM и CL-15 CWL=14, RDWR-WRRD 9-3, искать сопротивления CAD BUS и прочие извращения, если есть желание

Добавлено спустя 1 минуту 42 секунды:
Ну и RFC можно поискать пониже при желании

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
nachalnik1990 писал(а):
soc до 1.11 запуск становился еще хуже, понизив soc до 1.05 запуск нормализовалс

Ага, так тоже бывает. Но чаще все же, наоборот, vSOC приходится повышать.
nachalnik1990 писал(а):
что посоветуете подкорректировать?

По сути все уже норм, как по мне.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Intra

Member
Статус: Не в сети
Регистрация: 17.12.2016
Откуда: Воронеж
Есть ли жизнь меньше чем на 1.35V? Такие настройки едут на 1.31V. Или надо всё же до 1.35V добить?

v

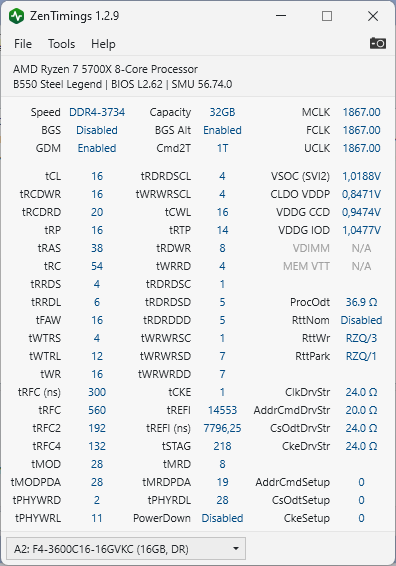

Вложение:
v.jpg [ 74.49 КБ | Просмотров: 819 ]

_________________
Ryzen 7500F, ASUS PRIME B650M-K, 2x16GB KingBank Hynix A-die(6400 CL32), Zotac RTX 5050, LIAN LI A3, DQ750, Samsung 980 Pro 1TB

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Intra от напряжения масштабируется CL, ради того чтоб его сделать ниже можно повысить напряжение. Если не опускается или нет желания, то можно оставить такие тайминги и найти минимальное стабильное напряжение, почему бы и не 1.31

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Intra

Member
Статус: Не в сети
Регистрация: 17.12.2016
Откуда: Воронеж
npa4ka писал(а):
Intra от напряжения масштабируется CL, ради того чтоб его сделать ниже можно повысить напряжение. Если не опускается или нет желания, то можно оставить такие тайминги и найти минимальное стабильное напряжение, почему бы и не 1.31

Выбор 3200CL14 или 3333CL16, я уже примерно понял как всё это заставить работать. А вот с RCDWR/RD, tRP я вообще хз что ставить. Оно может работать например 16-17-17-17, но в таком режиме не появляется ошибок, а вылезает TM5 crash через какое-то время. Походу что-то идёт не так и я не правильно ставлю. Может это AFR/MFR, я не знаю, сделал экспорт XMP в калькуляторе.
Если с CL16 можно работать на 1.31, то для старта CL14 уже надо минимум 1.44, как-то это стабилизировать наверное будет невозможно.

Эх как же было легко с бидаями и балистиксами. Эта память сводит с ума :facepalm:

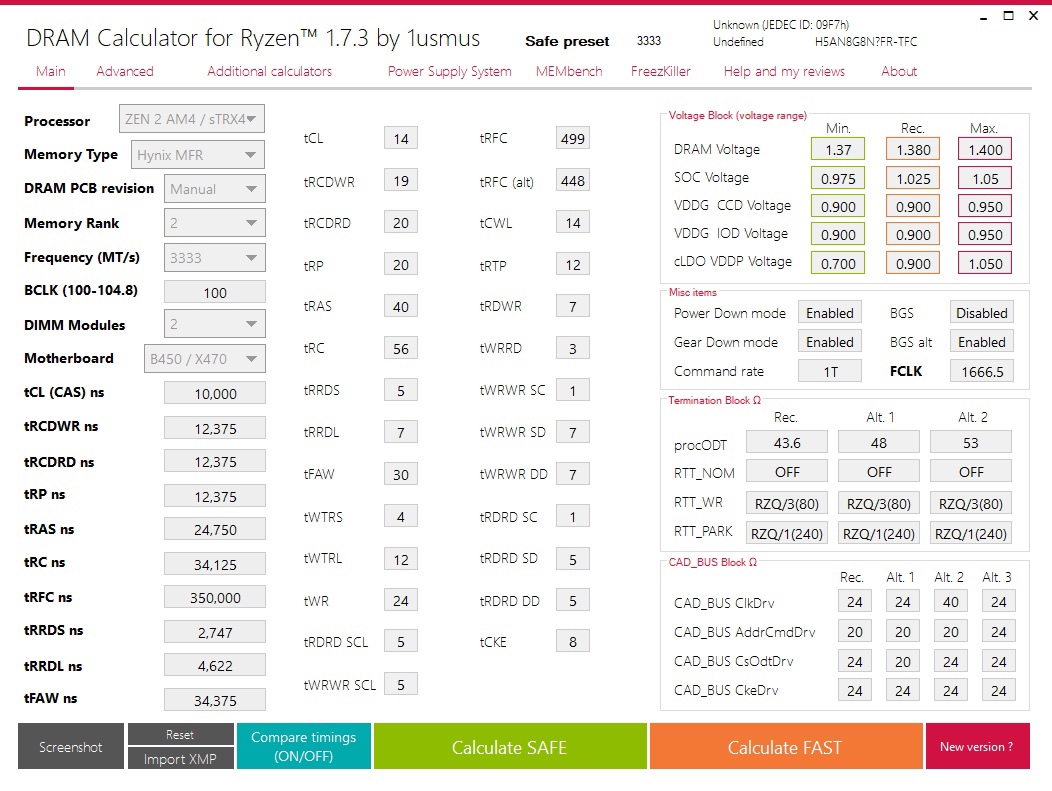

calc
Вложение:
YWRzYeqL570.jpg [ 278.11 КБ | Просмотров: 787 ]

_________________
Ryzen 7500F, ASUS PRIME B650M-K, 2x16GB KingBank Hynix A-die(6400 CL32), Zotac RTX 5050, LIAN LI A3, DQ750, Samsung 980 Pro 1TB

  Phoenixzs88

Junior
Статус: Не в сети
Регистрация: 07.12.2021
usr721 писал(а):
vSOC 1.125V, LLC SOC 3
vDIMM подбирается самостоятельно
VDDG CCD 0.95V

tRC 56
WTRL 10
tRTP 6
tRDWR 9
tWRRD 3
RFC 344 хотя бы для начала, зачем у вас аж 300 нс для подобных бидаев?

Если будут ошибки, крутим сопротивления DrvStr (начал бы с 20-20-20-20) и ProcODT (вероятно, пробовать повысить).


Привет, LLC SOC 3 так и стояло всегда, VDDG CCD 0.95V вообще нивкакую не хочет (ошибки сыпит) сделал чутка меньше IOD,
WTRL 10 tRTP 6 тоже только больше ошибок либо не включается вообще.
Сопротивления менял не помогает, ProcODT стоит авто с другими тож нехочет. Не смог победить 16 16 16 32 (раньше стояло так при 1.4в). Прощил старый биос (вроде более стабильно стало. Может ли со временем деградировать оперативка?

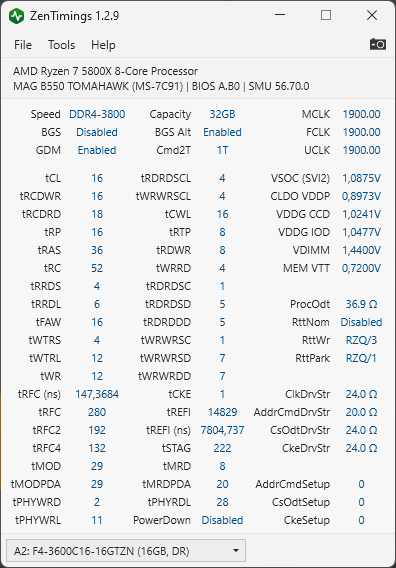

Вложение:
ZenTimings_Screenshot_27984454.020555.png [ 35.15 КБ | Просмотров: 765 ]

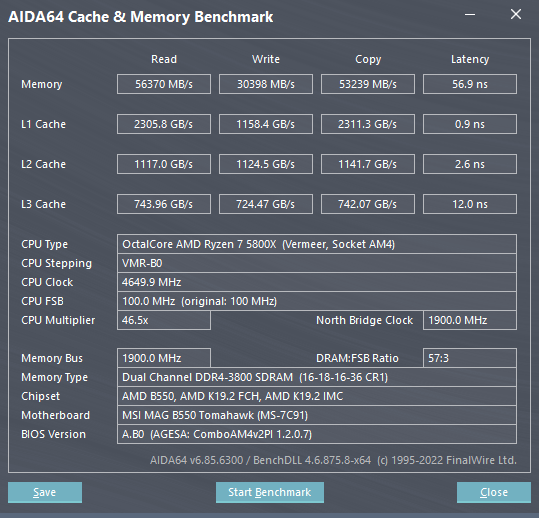

Вложение:
cachemem.png [ 92.76 КБ | Просмотров: 765 ]


  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Phoenixzs88 писал(а):
Может ли со временем деградировать оперативка?

Смотря какие чипы, напряжение и отвод тепла.
S8B при 1.44V по-моему не могут.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 17.03.2023 20:20, всего редактировалось 2 раз(а).

  opaster0leh

Member
Статус: Не в сети
Регистрация: 02.11.2016
Фото: 0
Имеется кит 2x16 3200 U4213X8810B, попробывал взять 3800
Вбил настройки с ryzen калькулятор и вот что получилось:

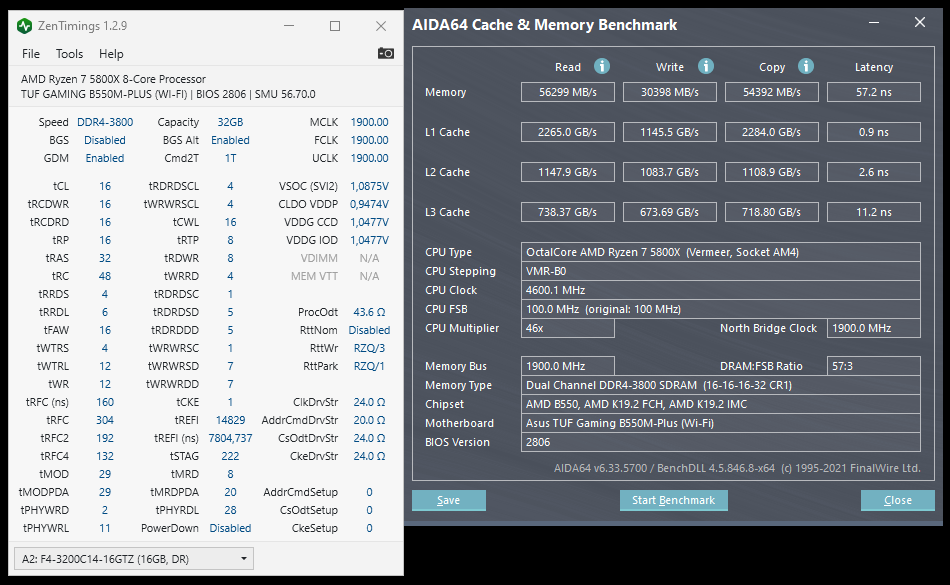

Вложение:
2023-03-17_141813.png [ 102.27 КБ | Просмотров: 752 ]

На стабильность немного погонял в TM5 whea небыло.
Подскажите где подправить

_________________
5800x | strix b550-e | 3200c14d-32gtz | 2070s | msi a1000g pcie5 |

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
opaster0leh писал(а):
Подскажите где подправить

так попробуй (на IF1900 у меня яма, а тебе может зайдет): https://imgbb.su/image/x76y3l

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
opaster0leh писал(а):
На стабильность немного погонял в TM5 whea небыло.

WHEA проверяется не в TM5.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  opaster0leh

Member
Статус: Не в сети
Регистрация: 02.11.2016
Фото: 0
usr721 писал(а):
WHEA проверяется не в TM5.

В HWiNFO не правильно выразился:)

_________________
5800x | strix b550-e | 3200c14d-32gtz | 2070s | msi a1000g pcie5 |

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
opaster0leh писал(а):
В HWiNFO не правильно выразился:)

WHEA мониторится в первую очередь при стрессовой нагрузке на проц.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  opaster0leh

Member
Статус: Не в сети
Регистрация: 02.11.2016
Фото: 0
michernov писал(а):
так попробуй (на IF1900 у меня яма, а тебе может зайдет)

пробывал на IF1900 бут есть и нет ошибок WHEA в HWINFO после тестов, но загрузится на частоте выше 3866 немогу, уже все перелопатил((

_________________
5800x | strix b550-e | 3200c14d-32gtz | 2070s | msi a1000g pcie5 |

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
aleksk2 писал(а):
ребята скажите, почему например на 5600 при разгоне до 4000 память сыпет whea, а например при этом на 5600G на 4000 все четко whea нет. Память один и тот же комплект.

у этих процов разная внутренняя компоновка,у 5600g влияние на IF из-за этого меньше чем на обычных

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Последний раз редактировалось Remarc 18.03.2023 10:58, всего редактировалось 1 раз.

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
opaster0leh писал(а):
загрузится на частоте выше 3866 немогу, уже все перелопатил

также. при этом на 5600х оптимально так получилось по таймингам и вольтажу: https://imgbb.su/image/x7kGBk

_________________
https://ibb.co/Sf1jB85

  Shiko123

Member
Статус: Не в сети
Регистрация: 05.09.2020
Откуда: Москва
Remarc писал(а):
у этих процов разная внутренняя компоновка,на 5600g влияние IF сильно меньше чем на обычных


У них просто абсолютно разные контроллеры памяти внутри процессора.

А картинка это так просто. Даже неохота ничего делать. Просто XMP и повышена частота на AData D45 на 4х плашках двухранговых по 32 гигабайта (128 гигов).
Вложение:
cachemem.png [ 29.79 КБ | Просмотров: 616 ]


  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Shiko123 писал(а):
У них просто абсолютно разные контроллеры памяти внутри процессора.

кп там там скорее всего тот же самый или с небольшими изменениями,+ их 2шт аналог unganged mode на феномах и сделаны на тех процессе ядра тк внесены обратно внутрь,у 3ххх+ кп уже не внутри проца,а вынесен в отдельный чип

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1472 из 1778 • <  1 ... 1469  1470  1471  1472  1473  1474  1475 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 14

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
