  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Shiko123

Member
Статус: Не в сети
Регистрация: 05.09.2020
Откуда: Москва
vol2008 писал(а):
Я ж говорю, у тебя мышление из 80-х ) иначе как можно утверждать что контроллеры разные только на основании разных техпроцессов и разной упаковки. КП Cezanne отличается от Vermeer поддержкой LPDDR4, и то, это касается лишь DDR Phy.


И что ты говоришь? То что они абсолютно разные. Ох ты блин. Запомни младенец, что в микроэлектронике имеет значение каждый чих. Абсолютно одинаковая микросхема, выполненная по другой технологии имеет абсолютно другие характеристики. Теперь для обезьянковых объясняю. Даже если я засуну одну и туже микросхему в новый техпроцесс, то на выходе я получу 2 разные микросхемы. Надеюсь понятно объяснил для детей? И больше не чирикай, ибо твой уровень понятен, ибо ниже плинтуса в микроэлектронике.


Последний раз редактировалось James_on 20.03.2023 12:49, всего редактировалось 1 раз.
3.10 Переход на личности участников конференции (систематический рецидив по данному пункту правил). Месяц.


  abs99

Member
Статус: Не в сети
Регистрация: 25.01.2022
Фото: 12

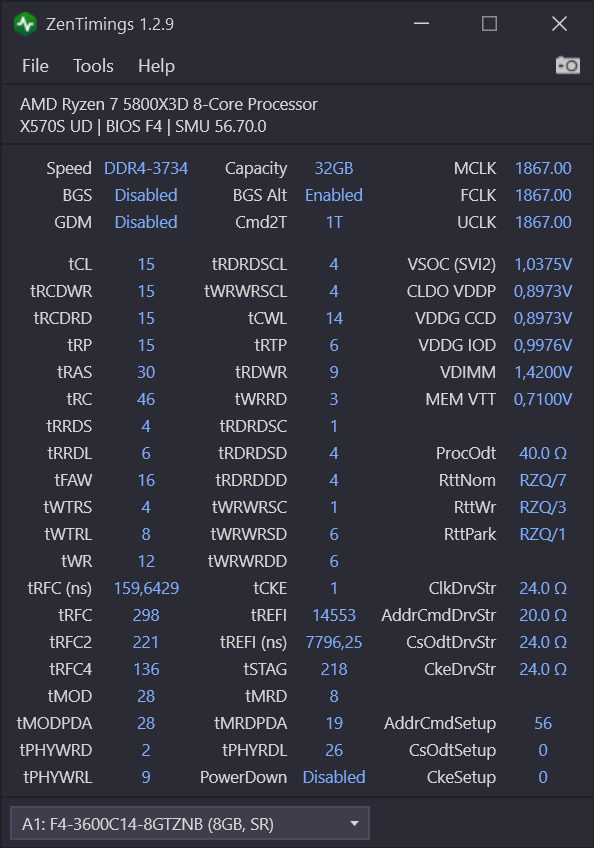

Intra писал(а):
[Есть мнение что Drive strenghts выше 24 может плохо повлиять на стабильность. В моём случае так и было. Я считал идеальным 60 для себя и были проблемы на "высокой частоте", в некоторых случаях я не мог нормально перезагрузится и был черный экран, потом перешёл на 24 и эта проблема ушла.


В итоге вернул на авто:

Вложение:
stabilno.png [ 54.91 КБ | Просмотров: 2021 ]

_________________
Ryzen 7 5800X3D, Noctua NH-D15S, Gigabyte X570S UD, F4-3600C14Q-32GTZNB, Colorful RTX 2070S + Raijintek Morpheus 8057, Corsair HX1200

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
abs99 писал(а):
В итоге вернул на авто

А теперь пройди тм5 экстрим! И полезешь возвращать 40 или 60
  abs99

Member
Статус: Не в сети
Регистрация: 25.01.2022
Фото: 12
Remarc писал(а):
trtp 6 twr 12 twtrl 8 trdrd/wrwr scl 2-3


Пробовал опускать до 3, при scl4 скорость чтения выше:

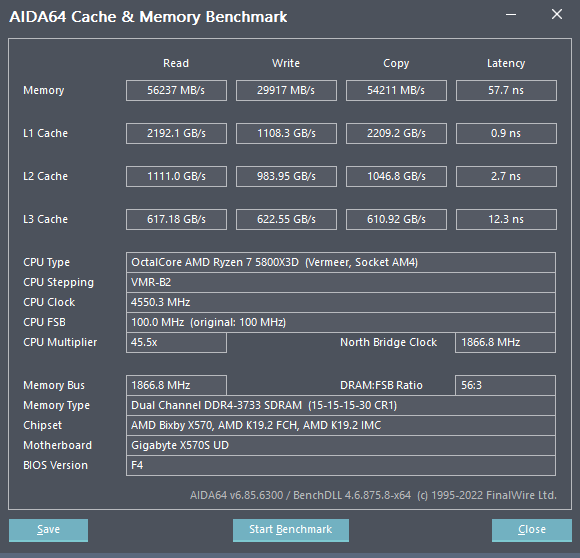

SCL4

Вложение:
cachemem1007.png [ 23.84 КБ | Просмотров: 1946 ]


SCL3

Вложение:
cachemem1006.png [ 23.74 КБ | Просмотров: 1946 ]

_________________
Ryzen 7 5800X3D, Noctua NH-D15S, Gigabyte X570S UD, F4-3600C14Q-32GTZNB, Colorful RTX 2070S + Raijintek Morpheus 8057, Corsair HX1200

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
abs99 писал(а):
Пробовал опускать до 3, при scl4 скорость чтения выше:

Просто погрешность.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  abs99

Member
Статус: Не в сети
Регистрация: 25.01.2022
Фото: 12

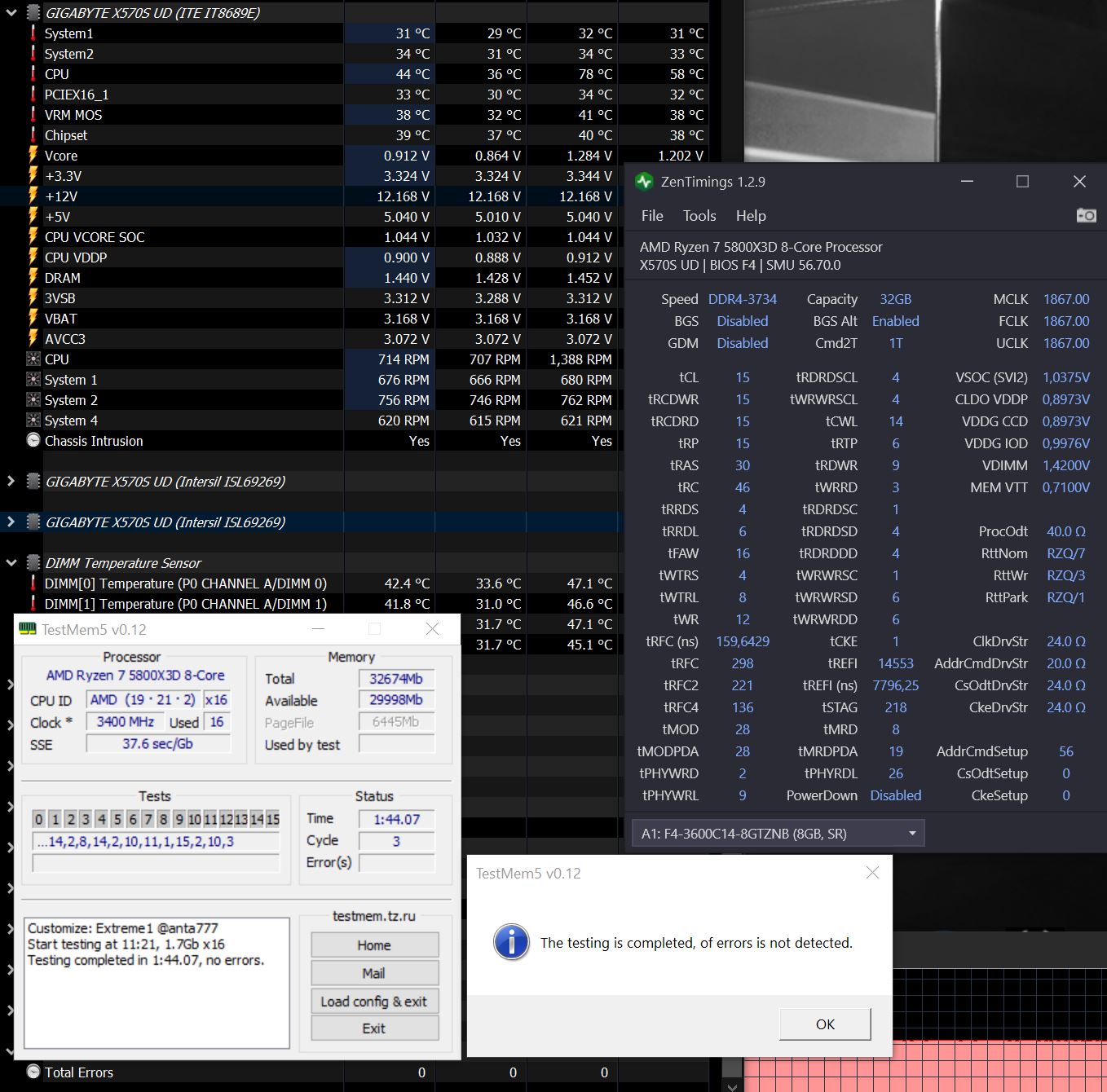

MadMaxx писал(а):
А теперь пройди тм5 экстрим! И полезешь возвращать 40 или 60


Прошёл
Вложение:
poehalo2.JPG [ 280.33 КБ | Просмотров: 1936 ]


Попробую на постоянку

_________________
Ryzen 7 5800X3D, Noctua NH-D15S, Gigabyte X570S UD, F4-3600C14Q-32GTZNB, Colorful RTX 2070S + Raijintek Morpheus 8057, Corsair HX1200

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Shiko123
Окромя словесного недержания (свойственного неудачникам поколения 80-х) и подмены понятий, так и не увидел внятного объяснения, в чем состоят функциональные отличия двух контроллеров, за исключением поддержки LPDDR4x. Как "откинешься", я весь внимание... )

_________________
PJVol @OCN, Anandtech

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
abs99 писал(а):
Прошёл

tRC 45
Можно попробовать tWR 10, tRTP 5, хотя и так уже отлично.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  ololore

Member
Статус: Не в сети
Регистрация: 26.10.2019
usr721 3866 действительно сильно отличается на апушках от 3933 в плане скорости. Спасибо за инфу.
#77 #77 #77

_________________
𝘙𝘺𝘻𝘦𝘯 5 5600𝘎, 𝘈𝘚𝘜𝘚 𝘗𝘙𝘐𝘔𝘌 𝘉550-𝘗𝘓𝘜𝘚, 𝘒𝘪𝘯𝘨𝘴𝘵𝘰𝘯 𝘍𝘜𝘙𝘠 𝘙𝘦𝘯𝘦𝘨𝘢𝘥𝘦 [𝘒𝘍436𝘊16𝘙𝘉12𝘒2/32] 32 𝘎𝘉

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ololore это спасибо vol2008, я лишь повторюша :D

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
abs99 писал(а):
Прошёл

Не заметил что у тебя AddrCmdSetup 56
Без этого тайминга вообще не едет?
  abs99

Member
Статус: Не в сети
Регистрация: 25.01.2022
Фото: 12
MadMaxx писал(а):
Не заметил что у тебя AddrCmdSetup 56
Без этого тайминга вообще не едет?


Без него GDM=OFF + CR=1 не едет

_________________
Ryzen 7 5800X3D, Noctua NH-D15S, Gigabyte X570S UD, F4-3600C14Q-32GTZNB, Colorful RTX 2070S + Raijintek Morpheus 8057, Corsair HX1200

Последний раз редактировалось abs99 20.03.2023 17:53, всего редактировалось 1 раз.

  ololore

Member
Статус: Не в сети
Регистрация: 26.10.2019
Цитата:
Серия модулей памяти Netac Shadow II DDR4 имеет максимальную частоту 3600 МГц, однако использование в комплекте Netac Shadow II DDR4-3600 16GB (2x8GB) (NTSWD4P36DP-16K) микросхем памяти Samsung D-die позволяет надеяться на дальнейший разгон по частоте.

Фактически при сохранении тех же таймингов (18-22-22-42 CR2) и рабочего напряжения 1.35 В память стабильно работала на частоте 4000 МГц.


А почему на CR2 ее заводят?

Добавлено спустя 1 минуту 10 секунд:
от чего вообще выбор зависит?

_________________
𝘙𝘺𝘻𝘦𝘯 5 5600𝘎, 𝘈𝘚𝘜𝘚 𝘗𝘙𝘐𝘔𝘌 𝘉550-𝘗𝘓𝘜𝘚, 𝘒𝘪𝘯𝘨𝘴𝘵𝘰𝘯 𝘍𝘜𝘙𝘠 𝘙𝘦𝘯𝘦𝘨𝘢𝘥𝘦 [𝘒𝘍436𝘊16𝘙𝘉12𝘒2/32] 32 𝘎𝘉

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ololore писал(а):
А почему на CR2 ее заводят?

Просто не заводится CR1 (у них или вообще, не знаю).

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  gasik007

Member
Статус: Не в сети
Регистрация: 06.05.2017
Откуда: китай
CPU: Ryzen 3700X (stock)

CPU Cooler: Cooler master AIO waterblock

RAM: 32GB (3600MHz) DDR4 CL16 (DOCP enabled)

Motherboard: Asus Prime b350m-a

GPU: PowerColor Fighter 6700XT

Drives: Samsung 970 Evo (NVMe), Seagate 6tb Sata

PSU: Great Wall 1250W

Monitor: ViewSonic VG2401 144Hz DP cable

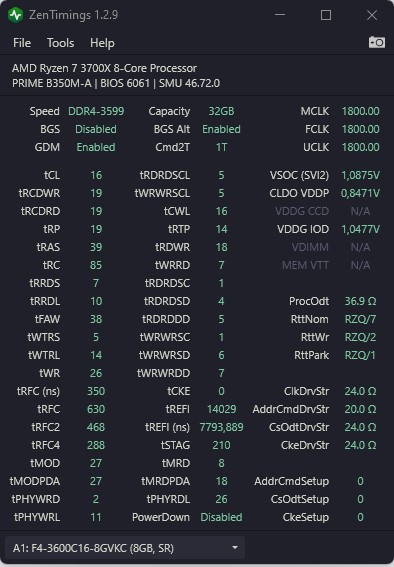

Добрый день, появились двойные старты как добавил 2 плашки идентичной памяти, не то чтобы напрягают, но говорят что можно от них избавиться. если кто может помочь напишите. Сам пробовал менять некоторые параметры, то что я менял на двойной старт не влияет (procodt,cldo_vddp,vdimm). При изменении основных таймингов все виснет и только замыканием штырьков лечится. Бипера на матери нет, поэтому не могу понять есть ли ошибка во время старта. Выключение происходит на 2ую секунду после включения, затем задержка секунд 5-7 и самостоятельное включение. Напряжение в профиле устанавливается 1.35v
Вложение:
zen.jpg [ 59.54 КБ | Просмотров: 1829 ]

_________________
7700X@PBO CO | XFX RX6800XT Merc319 Black | CoolerMaster LM120 | ASUS B650M TUF GP | 32GB Kingston 6000 CL30 | GreatWall 1250w | ViewSonic VG2410

Последний раз редактировалось gasik007 21.03.2023 11:25, всего редактировалось 1 раз.

  JOHN_WICK

Member
Статус: Не в сети
Регистрация: 30.06.2020

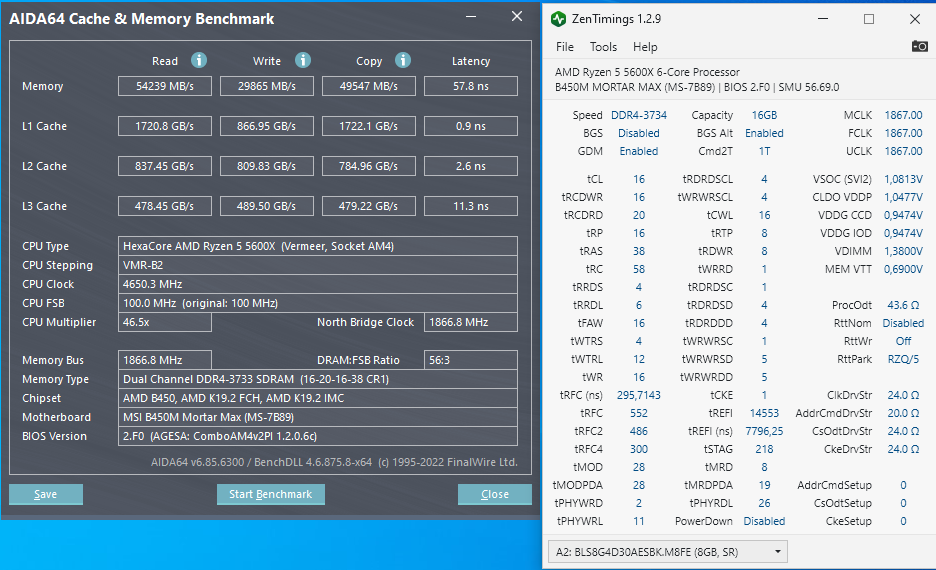

3 недели, 3 Карл пытался побороть tPHYRDL 28/26. Наконец сегодня удалось.
Вложение:
тест3733.png [ 167.5 КБ | Просмотров: 1799 ]
. Проходит superlight.2 профиль от анта777. Но, напрягает напруга на CLDO_VDDP-1.05. Знаю, что такие параметры нужны для частоты 4000. Но, убрать tPHYRDL 28/26 без поднятия до 1.05 на моих балликах нельзя. Перебирал procOdt. Безполезно. Вопрос. На сколько это критично?
Так же если докинуть VDIMM 1.39 получается ужжать вторички. tRR* 4/4 twr 16 (12 ошибки сыплет), tWtR 3/6. tRTP ниже 8 не едут.
Так же, tPHYRDL 28/26 убирается при откл GDM, но я запарился настраивать. Труднее.

_________________
Ryzen 7 7700(PBO-30, TDP 90w.) @MSI Pro B650-S Wi-Fi @ADATA XPG Lancer Blade [AX5U6000C3016G-DTLABBK] (Hynix) @Oсypus Iota P1000 @PowerColor AMD Radeon RX 9070 Reaper

  Евгений_26

Member
Статус: Не в сети
Регистрация: 03.07.2010
Откуда: Челябинск
Фото: 2
Добрый вечер.
Сменил проц с 1600 на 5600.
Память при 1600 ехала 3600 (16-19-16-16-40-56).
Теперь хочу попробовать взять 3800.
Какие первичные тайминги поставить, от 3600 тайминг даже не стартуют.
Память - BL2K8G30C15U4W

_________________
★ R5 5600 ★ TUF GAMING B450-PLUS II ★ GTX 1650 SUPER STRIX ★ Crucial Ballistix 2x8 @3600 CL16 ★ Super Flower Leadex Silver 550W ★ Dell P2314H ★

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
JOHN_WICK писал(а):
Но, напрягает напруга на CLDO_VDDP-1.05. Знаю, что такие параметры нужны для частоты 4000

Это не так и для 4000 практически никогда столько не требуется.
Однако и напрягать это совсем не должно. Если стабильно (тесты проходимы и повторяемы), 1.05V абсолютно норм.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
JOHN_WICK писал(а):
3 недели, 3 Карл пытался побороть tPHYRDL 28/26. Наконец сегодня удалось.

И ради чего такие страдания, что оно тебе дало, кроме как -0.5нс по задержке?
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Евгений_26 писал(а):
Какие первичные тайминги поставить, от 3600 тайминг даже не стартуют.

Привет,
16-19-19-19-39 58 или 16-20-20-20-38 58
RFC ~300 нс или Авто.
vSOC 1.1V, vDIMM - самостоятельно.
Проверяем на WHEA, затем тесты TM5.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35767 • Страница 1475 из 1789 • <  1 ... 1472  1473  1474  1475  1476  1477  1478 ... 1789  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 21

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
