  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
usr721 писал(а):
16-19-19-19-39 58 или 16-20-20-20-38 58
RFC ~300 нс или Авто.
vSOC 1.1V, vDIMM - самостоятельно.
Проверяем на WHEA, затем тесты TM5.

Забыл добавить, что возможно, придется на 3733 пробовать. На 3800 может яма, из-за этого, и нет старта.

3733 cl5 gdm off
#77

3800 (3733) cl16 gdm on
#77
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
MadMaxx писал(а):
Забыл добавить, что возможно, придется на 3733 пробовать. На 3800 может яма, из-за этого, и нет старта.

Хз, никогда таких ям не встречал честно говоря. Но, опять же, это на апушке.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Ventus

Junior
Статус: Не в сети
Регистрация: 03.11.2019
TestMem5 с присетом extreme
#77|

Можно ли списать эти ошибки на погрешность? или стоит увеличить тайминги?
тайминги
#77
  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Нельзя.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Ventus писал(а):
или стоит увеличить тайминги?

Не обязательно тайминги и не обязательно увеличивать :-)

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Ventus

Junior
Статус: Не в сети
Регистрация: 03.11.2019
usr721 писал(а):
Не обязательно тайминги и не обязательно увеличивать :-)

Загадками говорите
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Ventus начните с проверки на предмет WHEA

Затем 16-20-20-20-40 60
RFC 594
vDIMM 1.43V
CLDO 0.9V
RttWr 3

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Ventus

Junior
Статус: Не в сети
Регистрация: 03.11.2019
usr721 писал(а):
Ventus начните с проверки на предмет WHEA

Прошу прощения за свою дремучесть, но как проверить на whea?
Гугл советует только способы борьбы с синими экранами с этой ошибкой, ничего про тест.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Ventus шапка, первая вкладка, пункт 9

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Ventus

Junior
Статус: Не в сети
Регистрация: 03.11.2019
usr721 писал(а):
Ventus шапка, первая вкладка, пункт 9

Спасибо, тест cinebench проходит. Да и процессор у меня с 2 чиплетами т.е. отбраковка старших моделей, по этой причине с северным мостом проблем нету.
  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Whea это скорректированные ошибки. Они не вызывают синий экран или критическую ошибку. Сброс конвейера и повторное выполнение, что приводит к снижению производительности.
Их нужно смотреть именно как whea, а не "проходит".

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  JOHN_WICK

Member
Статус: Не в сети
Регистрация: 30.06.2020
MadMaxx писал(а):
И ради чего такие страдания, что оно тебе дало, кроме как -0.5нс по задержке?

В смысле ради чего? Тут по 2-5 стр писанины пытаются побороть это.

_________________
Ryzen 7 7700(PBO-30, TDP 90w.) @MSI Pro B650-S Wi-Fi @ADATA XPG Lancer Blade [AX5U6000C3016G-DTLABBK] (Hynix) @Oсypus Iota P1000 @XFX AMD Radeon RX 6700 XT QICK 319

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
JOHN_WICK писал(а):
В смысле ради чего? Тут по 2-5 стр писанины пытаются побороть это.

Значит к ним такой же вопрос :-)

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
JOHN_WICK писал(а):
В смысле ради чего?

В прямом! Что это тебе дало, кроме одинаковых циферок 26/26 и задержка уменьшалась на 0.5нс
Просто, 3 недели мучиться, ради 26/26 и 0.5нс ну не знаю... Понимаю побороть whea!
Я когда с 3800 cl14 gdn on перешел на gdm off, у меня стало 28/26
Поднял vddp с 0.900 до 0.935 стало 26/26 и кроме как уменьшения задержки на 0.5нс профита не увидел! Я конечно не мучился 3 недели, мне хватило поднятия vddp
Было 53нс, стало 52.5нс весь профит :facepalm:
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
MadMaxx да просто его внимание зачем-то на это обратили, чел сам не понимал, зачем ему это надо и для чего мучился столько

Добавлено спустя 1 минуту 9 секунд:
Но уже отмучился и ладно, тоже не сказать что прям напрасно ;)

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | KingBank 2х24 ГБ M-die | RX 9070 XT Aorus

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
JOHN_WICK писал(а):
3 недели, 3 Карл пытался побороть tPHYRDL 28/26. Наконец сегодня удалось.

JOHN_WICK писал(а):
В смысле ради чего? Тут по 2-5 стр писанины пытаются побороть это.

другие любят воду в ступе толочь и я буду :-)

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  IMVEKO

Member
Статус: Не в сети
Регистрация: 17.01.2018
Откуда: Зауралье

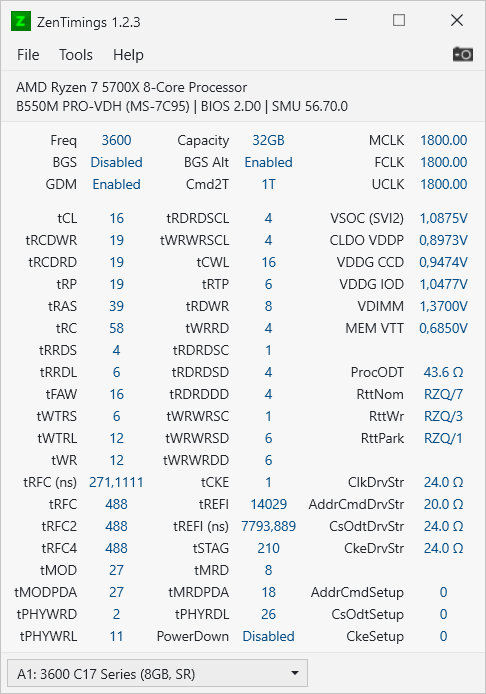

Настроил память по инструкции в данной теме. Скидываю скрин ZenTimings. Прошу оценить правильность настроек.
Вложение:

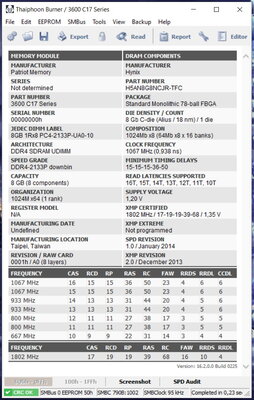

Тайфун.jpg [ 219.13 КБ | Просмотров: 638 ]
Вложение:

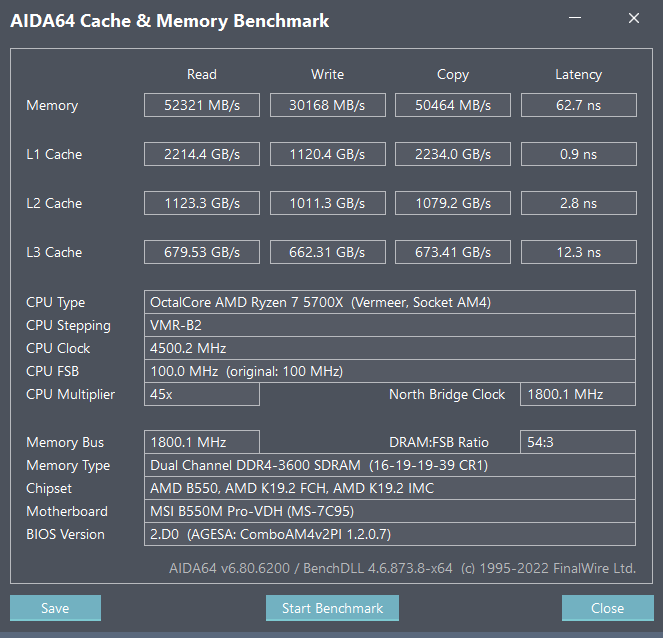

3600 13.png
3600 13.png [ 41.54 КБ | Просмотров: 638 ]
Вложение:
3600 14.png
3600 14.png [ 30.49 КБ | Просмотров: 638 ]

_________________
R7 5700X/MSI B550 TOMAHAWK/4x8Gb Patriot Viper 4 Blackout CJR@3600/JONSBO TG-240/Sapphire RX7800XT PURE/MSI MPG A750GF/JONSBO D40

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
IMVEKO стабильность проверена?

Добавлено спустя 2 минуты 31 секунду:
Все норм, разве что можно понизить это:
WTRS 4
WTRL 10

Также и это:
ProcODT 34-37
vDIMM 1.35V

И первое, и второе понижать не обязательно, но можно))

Чипы вполне могут держать 3800, проц - 3733-3800.
Хотя выше столь поджатых 3600 по-моему по сути нигде не требуется.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  IMVEKO

Member
Статус: Не в сети
Регистрация: 17.01.2018
Откуда: Зауралье
usr721 писал(а):
стабильность проверена?

Да, проходит без ошибок 5 циклов ТМ5 анта777 экстрем, и тест ОССТ. При значениях WTRS 4, WTRL 8 нет старта. Знаю что чипы держат 3800 при 1,42в при двух модулях, но у меня их 4, поэтому не стал заморачиваться. Мой проц держит максимум 1900 по IF.

_________________
R7 5700X/MSI B550 TOMAHAWK/4x8Gb Patriot Viper 4 Blackout CJR@3600/JONSBO TG-240/Sapphire RX7800XT PURE/MSI MPG A750GF/JONSBO D40

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
IMVEKO писал(а):
Знаю что чипы держат 3800 при 1,42в при двух модулях

1.34-1.36V, у H8C весьма умеренный аппетит к вольтам.

Добавлено спустя 1 минуту 20 секунд:
IMVEKO писал(а):
WTRS 4, WTRL 8

4 10 при 2 модулях на 3600 ехало без проблем, впрочем, это не важно.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35661 • Страница 1476 из 1784 • <  1 ... 1473  1474  1475  1476  1477  1478  1479 ... 1784  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: BlackCat71, kodekq, moros и гости: 13

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
