Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  SHoPsHa93

Junior
Статус: Не в сети
Регистрация: 18.02.2015
usr721 писал(а):
Хорошие радики + активный охлад?

Верно, только радики сток :)

Ошибка по 2 тесту на 13 минуте :(

Про IOD>CCD, читал использую сейчас.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
SHoPsHa93 писал(а):
Ошибка по 2 тесту на 13 минуте :(

Ошибка #2 - много вариантов (первички, vDIMM, RFC, CLDO, vSOC).

Если вообще никак, советую просто сбавить обороты до 14-15-15-15. Далеко не все отборные бидаи могут ровные 3800CL14.

Добавлено спустя 1 минуту 36 секунд:
20-20-20-20 также можно попробовать, мне часто подходит и нравится, особенно для бидаев.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  SHoPsHa93

Junior
Статус: Не в сети
Регистрация: 18.02.2015
usr721 писал(а):
20-20-20-20 также можно попробовать


С этого начну, издалека так сказать)
Хочу заметить, что твои правки эффективны. Ранее, пусть и спустя пол часа, я получал ошибки - их было больше 4-5 к 50-60 минуте теста. Сейчас я словил только одну по второму тесту и они не продолжают сыпаться. Тест уже идёт 28 минут и я хочу посмотреть чем закончится 2-й цикл.
Затем поставлю 20-ки
  pawn

Member
Статус: Не в сети
Регистрация: 30.10.2022
Я где-то здесь видел формулу расчета tRFC. Можете ткнуть? Там что-то на 6 вроде надо было умножить.

_________________
R9 7950X3D/CH X670E Hero/2x16 G.Skill@6200/RTX4090/Liquid Freezer II 280/bq! Dark Power13 1000W/SB AE-9

  SHoPsHa93

Junior
Статус: Не в сети
Регистрация: 18.02.2015
pawn писал(а):
Можете ткнуть?

Ткнуть не могу, но tRFC должен быть кратным 8.
Насколько помню, для одноранговой памяти.
Этот параметр не так прост, у него ещё есть зависимости от внутренних параметров в материнке. Данные параметры устанавливает вендор платы.

Давненько anta777 ещё на забугорном форуме оверклокеров про это писал.

Однако, многие устанавливают не кратные значения и получают стабильность...
  chinabai74

Member
Статус: Не в сети
Регистрация: 11.01.2021
Фото: 42
pawn писал(а):
Можете ткнуть?

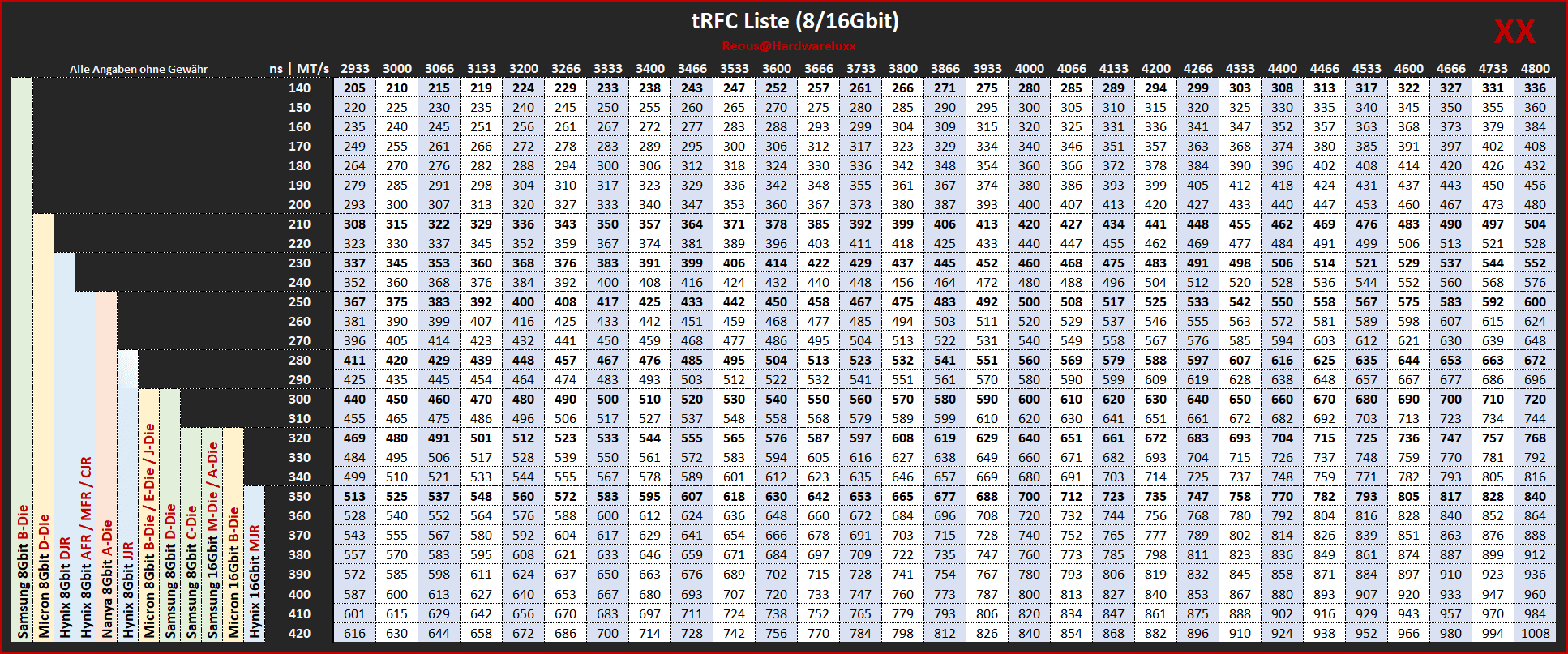

Такой пойдёт?

Добавлено спустя 38 минут 22 секунды:
JOHN_WICK писал(а):
Пишут что ждут обновления/исправления

Та нее, я эту тему на reddite еще 2года назад мониторил, там и щас ничего нового не увидел, за это время куча разных обновлений биосов-агесс вышло проблема так и остается, а то что ты написал что завелось для меня это нонсенс-парадокс, где то ты лукавишь.. и переход на B550 вряд ли поможет


Вложения:
tRFC v21.png
tRFC v21.png [ 88.83 КБ | Просмотров: 601 ]

_________________
7 5700х+rx7800xt+[F4-3200C14Q-32GTZN]+HP X27q QHD
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
pawn писал(а):
Я где-то здесь видел формулу расчета tRFC. Можете ткнуть? Там что-то на 6 вроде надо было умножить.

Формулы нет.
Просто у каждых чипов есть свой минимальный RFC в наносекундах.
Он находится в небольшом диапазоне, что зависит только от отборности чипов и во многих случаях подаваемого напряжения.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  SHoPsHa93

Junior
Статус: Не в сети
Регистрация: 18.02.2015
usr721 писал(а):
советую просто сбавить обороты до 14-15-15-15

Также сыпет ошибками... Похоже под 15 надо пересобирать вторички.
Есть варианты?

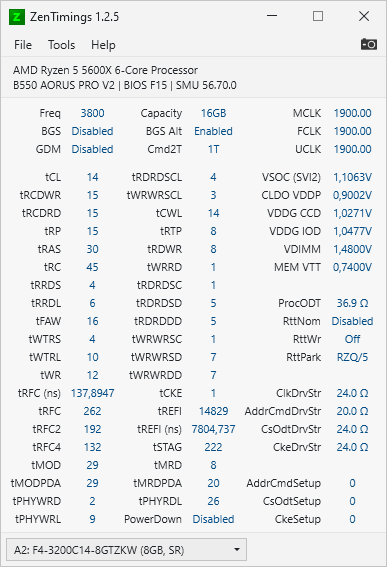

Тайминги сейчас
Вложение:
ZenTimings_Screenshot_27997216,1279135.png [ 32.77 КБ | Просмотров: 520 ]


  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
SHoPsHa93 писал(а):
Есть варианты?

По ищи по теме, выкладывал несколько раз. Для cl14/15 gdm off нужно 40/60 20 24 24
И 1.48 маловато, поставь 1.53-55 Потом снижай
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
SHoPsHa93 писал(а):
Похоже под 15 надо пересобирать вторички.

Нет необходимости, нет связи
GDM=on попробуйте, всё равно CL чётный и выхлопа от GDM=off не особо много
Подбирайте поочерёдно каждое сопротивление CAD BUS (как советует ув. MadMaxx например, у меня GDM=off стабилен на 60 20 20 24, тут у кого как), оставляйте значение, при котором ошибок минимум, ещё можно тайминги CAD BUS посмотреть, что у других стоит (в шапке ссылка на табличку разгона есть, там оч много вариантов), но в эти тайминги я бы лез в последнюю очередь
Если от ошибок не избавиться сопротивлениями - пробуйте ослаблять вторички, tWR=16 или 14 к примеру, RFC чуть ослабить, RDWR-WRRD 8-2 или 8-4 и т.д. В таких непонятных случаях вообще лучше ручной разгон поочередно для каждого тайминга/группы таймингов, готовые сетапы не всегда работают

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  SHoPsHa93

Junior
Статус: Не в сети
Регистрация: 18.02.2015
MadMaxx писал(а):
По ищи по теме, выкладывал несколько раз.


Спасибо! Найду, применю и результат сюда скину, надеюсь финальный.

npa4ka писал(а):
при котором ошибок минимум

Я считаю, что их совсем не должно быть.

npa4ka писал(а):
В таких непонятных случаях вообще лучше ручной разгон поочередно для каждого тайминга/группы таймингов

Занимаюсь этим уже сутки, пришёл к 14 таймингам, но тестил дефолтным конфигом, что как я понял позже - не совсем правильно. Теперь бы на 15-х таймингах остаться :)
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
SHoPsHa93 писал(а):
пришёл к 14 таймингам

Не вижу смысла в сл14 и тем более в гдм офф, разве что, проверить потенциал памяти. На каждый день, сл15 гдм офф, за глаза! Едет примерно на 1.42-1.45v
На каждый день
#77
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
SHoPsHa93 писал(а):
Также сыпет ошибками... Похоже под 15 надо пересобирать вторички.
Есть варианты?

Тайминги сейчас

Только те, что уже вам озвучивались:
VDDG CCD 0.95 или иное, но что бы было < VDDG IOD 0.05V, а не как у вас
vDIMM 1.49-1.5
40-20-24-24
RFC 264
RTP 6

Хотя можно добавить:
RDWR 9 и оба SCL поровнять до 4, для начала.

Добавлено спустя 3 минуты 20 секунд:
SHoPsHa93 писал(а):
Я считаю, что их совсем не должно быть.

Именно так, причем тесты должны быть повторяемыми - без ошибок после холодных стартов.

Добавлено спустя 35 секунд:
MadMaxx писал(а):
На каждый день, сл15 гдм офф, за глаза! Едет примерно на 1.42-1.45v
:ok:

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
SHoPsHa93 писал(а):
npa4ka писал(а):
при котором ошибок минимум

Я считаю, что их совсем не должно быть.

Разумеется по итогу их быть не должно

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  SHoPsHa93

Junior
Статус: Не в сети
Регистрация: 18.02.2015
usr721 писал(а):
0.05V, а не как у вас
vDIMM 1.49-1.5
40-20-24-24
RFC 264
RTP 6

Поправил, завелось норм, тест проходит. Однако, температура меня уже не радует. Потестил в умирающем свете 2 - в соседстве с 4080 греется до 48°. Активный охлад не вывозит :(
Пробуем поиграть с 15...
MadMaxx писал(а):
На каждый день, сл15

Попробовал, тесты проходит. Есть чё ужать тут? Мозг после рабочего не варит... Просто задержку снизить.
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
SHoPsHa93 писал(а):
Есть чё ужать тут?

Нет, и не нужно. Дальше ужимать, это сл14 гдм офф, но, оно не нужно.
  SHoPsHa93

Junior
Статус: Не в сети
Регистрация: 18.02.2015
MadMaxx писал(а):
Нет, и не нужно.

Ну и ладно :)

Спасибо всем, кто помогал!
Тест проходит. Жаль ниже 1,45v не смог опустить - появляются ошибки.

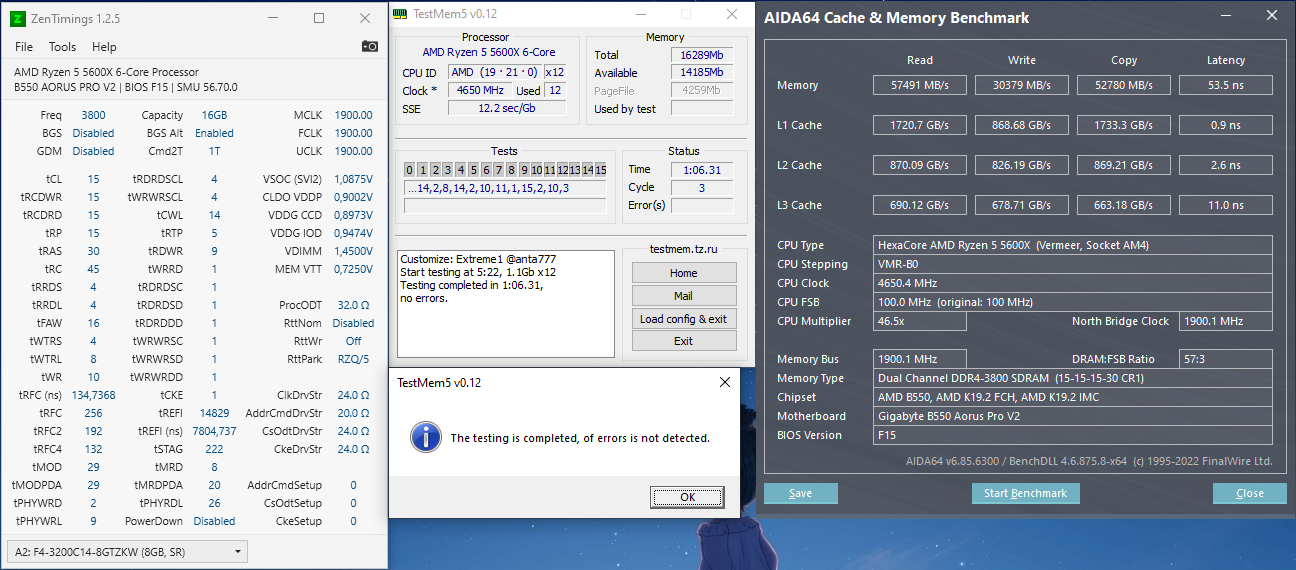

Результат
Вложение:
zbs.png [ 265.35 КБ | Просмотров: 355 ]


  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
SHoPsHa93 писал(а):
Жаль ниже 1,45v не смог опустить - появляются ошибки.

тоже абсолют заваливал тм5 при tRFC 256 c cl15 (думал вольтажа не хватает), но помогло 260: https://imgbb.su/image/xO7jGR , и возможно ещё tWRRD придется поднять..

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
SHoPsHa93 писал(а):
Жаль ниже 1,45v не смог опустить

Для этих модулей и чипов это норм на постоянку.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  rvspost

Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
usr721 писал(а):
Формулы нет.
Опускаем пока не будет старта. Полученный результат делим на 8 (для 8Gb чипов) или 16 (для 16Gb чипов), округляем в большую сторону + 1, умножаем на 8 или 16 = профит.
Емкость чипов в Thaiphoon Burner
#77

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1478 из 1778 • <  1 ... 1475  1476  1477  1478  1479  1480  1481 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: alexis791, anta777, Flame887, selishim и гости: 11

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
