Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  trofimovtula

Member
Статус: Не в сети
Регистрация: 29.05.2013
Фото: 0
Vdimm 1.38
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
trofimovtula писал(а):
Vdimm 1.38

Мои M8E ехали с подобными настройками на 1.38, но таки да, пробуй выше. На 1.4 должно ехать

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  trofimovtula

Member
Статус: Не в сети
Регистрация: 29.05.2013
Фото: 0
так они и ехали на 1.38 даже на частоте 3933
  HIV359

Member
Статус: Не в сети
Регистрация: 21.06.2008
Откуда: Минск
Фото: 28
trofimovtula А попробуйте вот так:

65936

VDIMM 1.375

А ещё не претендую на истину, но попробуйте тот же биос заново залить, ну а далее настраивайте.

_________________
b550 strix-f 3405 \ 5700x3d@4200 - z06d \ BL16G30C15U4B rev B SR@3800:1900 16-19-19-19-32-51-1T \ Asus TUF 7800XT \ montech titan 850 \ montech 903

  trofimovtula

Member
Статус: Не в сети
Регистрация: 29.05.2013
Фото: 0
Спасибо, сегодня вечером попробую, только напряжение на SOC в авто оставлять??? Мать ставит его на 1,15 В. Графику не собираюсь разгонять, стоит в авто.
  HIV359

Member
Статус: Не в сети
Регистрация: 21.06.2008
Откуда: Минск
Фото: 28
trofimovtula писал(а):
только напряжение на SOC в авто оставлять??? Мать ставит его на 1,15 В.

Выше у Вас на скринах вообще 1.2. Меня это удивило, по идее это верхняя допустимая граница приятная глазу, лол, странно что никто про это не сказал. Попробуйте 1.1 вообще.
Думаю тут дело в сопротивлениях\вторичках по большей части. То что я на скриншоте Вам показал крутит 5 циклов@1usmus_v3 без ошибок, ну и как таковой нестабильности\WHEA я не наблюдаю, даже парочку таймингов ещё ужал потом.

_________________
b550 strix-f 3405 \ 5700x3d@4200 - z06d \ BL16G30C15U4B rev B SR@3800:1900 16-19-19-19-32-51-1T \ Asus TUF 7800XT \ montech titan 850 \ montech 903

Последний раз редактировалось HIV359 12.04.2023 16:00, всего редактировалось 1 раз.

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
trofimovtula
Погодь, память в стоке тоже ошибки выдает в TM5? ) Под "стоком" надеюсь не XMP имеется в виду?

Добавлено спустя 1 минуту 3 секунды:
HIV359 писал(а):
по идее это верхняя допустимая граница

C чего вдруг?

_________________
PJVol @OCN, Anandtech

  HIV359

Member
Статус: Не в сети
Регистрация: 21.06.2008
Откуда: Минск
Фото: 28
vol2008 писал(а):
C чего вдруг?

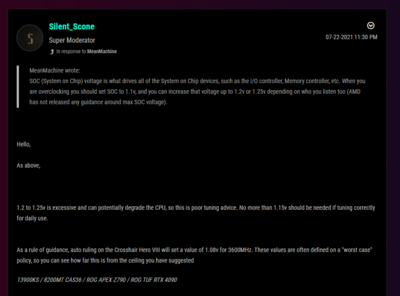

Ну я здесь не претендую на истину, но разве 1.05-1.15 не золотая середина? Спорить и доказывать что-то не буду, если что. Я не критикую энивей.

https://rog-forum.asus.com/t5/overclock ... m-p/881399
^^^
Вложение:
soc.PNG [ 71.24 КБ | Просмотров: 844 ]

_________________
b550 strix-f 3405 \ 5700x3d@4200 - z06d \ BL16G30C15U4B rev B SR@3800:1900 16-19-19-19-32-51-1T \ Asus TUF 7800XT \ montech titan 850 \ montech 903

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
HIV359 писал(а):
но разве 1.05-1.1 не золотая середина

ну если типа "средней температуры по больнице", то да наверное.
К примеру для 3200СL16 - 1.0V vsoc, для 4733СL20 - 1.3V, итого получаем (1.0 + 1.3) / 2 = 1.15 - самая что ни на есть "золотая середина"
Если серьезно, то этого достаточно:

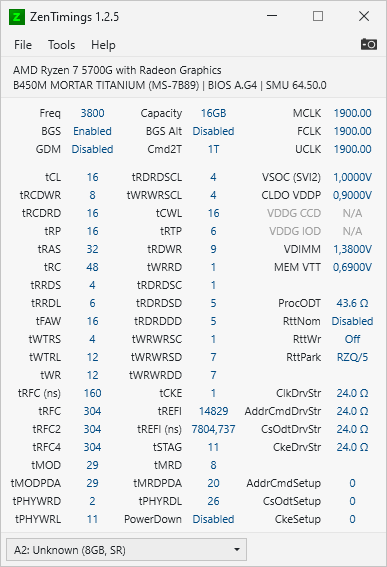

Вложение:
ZenTimings_Screenshot.png [ 32.28 КБ | Просмотров: 839 ]

trofimovtula
Обрати внимание, с этим пресетом ProcODT < 43.6 - No boot, tRFC < 160ns - No Boot.
Для микронов, tRCD = 19, tRAS += 2, tRC += 2, tRFC ~ 300ns


Добавлено спустя 5 минут 25 секунд:
HIV359 писал(а):
https://rog-forum.asus.com/t5/overclock ... m-p/881399

Т.е. обсуждается приемлемый уровень Vsoc некоего "абстрактного" процессора, хм...

_________________
PJVol @OCN, Anandtech

  HIV359

Member
Статус: Не в сети
Регистрация: 21.06.2008
Откуда: Минск
Фото: 28
vol2008 писал(а):
Т.е. обсуждается приемлемый уровень Vsoc некоего "абстрактного" процессора, хм...

Ну что Вы начинаете..Да, абстрактного процессора на ASUS Crosshair Hero VIII)
Я ссылку привел, чтобы совсем не быть голословным относительно своего "по идее". Говорю же - на истину я не претендую относительно vSOC и железобетонно ничего не утверждаю.

Мы тут человеку собирались с памятью помочь тащемта.

_________________
b550 strix-f 3405 \ 5700x3d@4200 - z06d \ BL16G30C15U4B rev B SR@3800:1900 16-19-19-19-32-51-1T \ Asus TUF 7800XT \ montech titan 850 \ montech 903

  trofimovtula

Member
Статус: Не в сети
Регистрация: 29.05.2013
Фото: 0
Я XMP никогда не пользовался всегда все руками ставил. И еще по SOC напряжению. Раньше на биосе 2803 приходилось выставлять частоту графики в мануал 1900 (потому что в авто сразу в 3Д и игах черный экран был) и SOC ставился автоматом на 1.2 в и все работало и все тесты проходило. А сейчас на новом биосе 3002 это поправили и при частоте графики в авто (игры и 3Д уже не вылетают) SOC в авто 1.15 В, я поставил частоту графики 1900 поэтому и SOC стал показывать 1.2 В. Когда я сбросил биос, затем даже откатился назад до версии 2803 в котором память работала стабильно 3800 fast по калькулятору я получал ошибки в ТМ5 в той же конфигурации что была раньше на 3800/3933, затем поставил 3600, затем сброс перемычкой и сразу загрузка виндовс (все в полном стоке процессор в автобусте с 3600 до 4650 и память на 2666) и все равно выскочило пару ошибок под конец теста (но это скорее от температуры памяти, так как потом я увеличил скорость корпусных вентиляторов до полного тест в стоке памяти на 2666 прошел).
  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
HIV359 писал(а):
Мы тут человеку собирались с памятью помочь тащемта

Я и не против, только у него 5700G a не 1800X (обсуждавшийся на асус-форуме), и в нем Vsoc, в добавок ко всяким IO и UMC, еще питает встроенное граф. ядро.

_________________
PJVol @OCN, Anandtech

  Thegamed215136

Junior
Статус: Не в сети
Регистрация: 08.08.2015
Добрый вечер, дайте совет.
Сменил свою озу 16ГБ Ballistix Sport LT [BLS8G4D30AESEK] на 32 ГБ G.Skill TRIDENT Z [F4-3600C17D-32GTZKW], выставил XMP 3600 (т.к. не нуждаюсь в больших цифрах... на данный момент) и изменил первичные : 16_18_18_18_36_58, однако latency 72+ (если после полного теста, сделать отделано тест на latency (т.е. двойное нажатие на графу )она будет ~65-66), TestMem5 (anta777 heavy) ошибок не обнаружил.

Подскажите, что поправить что-бы уменьшить задержки ?(скрин thaiphoon+mem aida+ zentimings прилагаю)
https://ibb.co/FKftPkC
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Thegamed215136 писал(а):
что поправить что-бы уменьшить задержки

В шапке темы гайд от i2hard, по нему вторички настроить легко можно
Можете так вторички попробовать (кроме CWL, его в авто), у меня такие же чипы тайфун определил, хоть по факту другие.

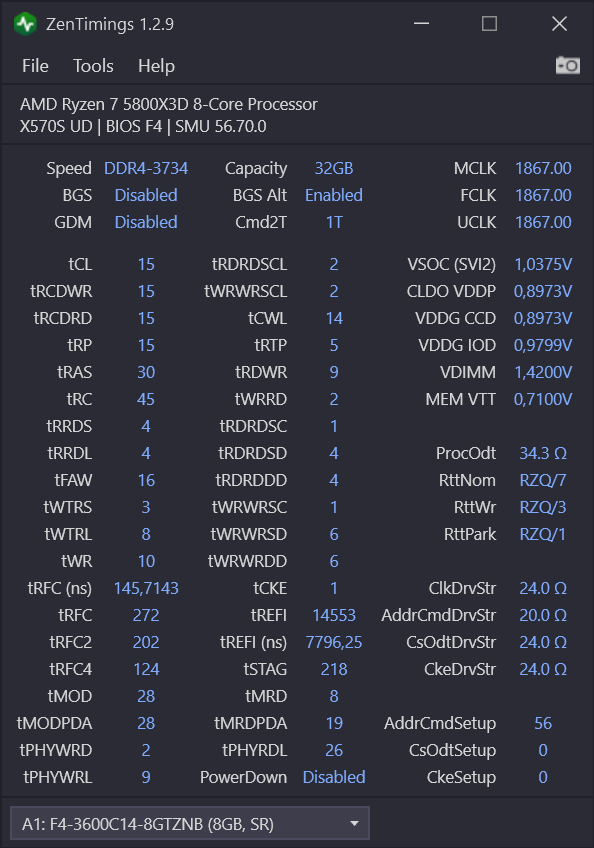

Вложение:
ZenTimings_3794.png [ 34.25 КБ | Просмотров: 715 ]

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Thegamed215136

Junior
Статус: Не в сети
Регистрация: 08.08.2015
npa4ka Впервые вижу такие пирвычные тайминги, как у тебя!
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Thegamed215136 всё бывает в первый раз =)
Я предлагаю только вторички взять со скрина, и то не факт, что поедут. Лучше подбирайте под свой комплект по гайдам из шапки
А первички то уже как хотите, так и ставьте - чтоб выключить тот же GDM для CL=15 придётся попотеть, и не факт что вообще получится (хотя на 3600 шансы довольно хорошие)...

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  abs99

Member
Статус: Не в сети
Регистрация: 25.01.2022
Фото: 12

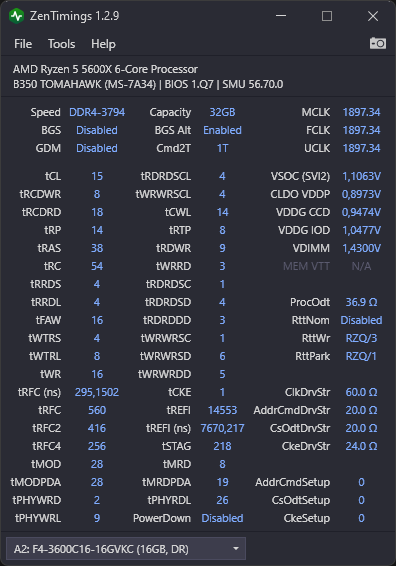

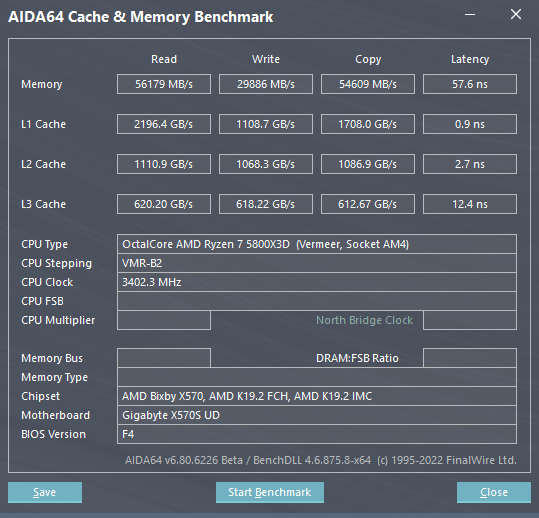

Немного поджал тайминги по местным рекомендациям, tRFC ниже 272 (на 264) уже выдаёт 1 ошибку на середине первого прогона TM5 (extreme@anta777), VDIMM 1.42 в BIOS (HWInfo показывает 1.428 - 1.440).

Поднимать VDIMM для снижения tRFC смысла наверное нет т.к. разница будет на уровне погрешности?

Вложение:
cachemem_x570-3733CL15-safemode.png [ 87.14 КБ | Просмотров: 413 ]


Вложение:
ZenTimings_Screenshot3733cl15-new.png [ 54.73 КБ | Просмотров: 413 ]

_________________
Ryzen 7 5800X3D, Noctua NH-D15S, Gigabyte X570S UD, F4-3600C14Q-32GTZNB, Colorful RTX 2070S + Raijintek Morpheus 8057, Corsair HX1200

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
fedx писал(а):
Поднимать VDIMM для снижения tRFC смысла наверное нет т.к. разница будет на уровне погрешности?

Поднимать разве что ради CL=14. Но это будет в районе 1.5, а то и выше - как пойдёт

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Research777

Member
Статус: Не в сети
Регистрация: 12.01.2019
Откуда: SPb
Фото: 19
Друзья,
Привет!
Подскажите - может есть закономерность какая в определенных настройках?
Заметил вылет из теста кэша и памяти Aida64
Синий экран с ребутом (whea)
Память проходит в ™5 без ошибок (10-20 циклов 1usmus)
Сделан покурвенный pbo

_________________
5800x(auto);GS Castle 240; X470 Taichi; 3800Cl15fast(4x8Gb); NVMe 970Evo 500Gb; Jetstream GTX1080Ti; Seasonic Gold 850w; FD Meshify C TG

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Research777 проверка стабильности должна выполняться не только одной прогой
Вот из шапки - DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #16863594 как хороший пример
В твоём случае - проц ставим в авто и тестируем комплексно память, только потом настраиваем пбо и снова тестируем

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1486 из 1778 • <  1 ... 1483  1484  1485  1486  1487  1488  1489 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Mishel, pash1234, SH@RK, Sol11, VCCSA, Whishp и гости: 21

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
