Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
npa4ka писал(а):
Ну и в догонку это может быть из-за нестабильности cl16 (недостаток напряжения к примеру)

Не, напряжение там было с запасом. Недовольтаж точно проявился бы в играх за такое время. У меня похожее было на зен+, там задержка была меньше на сл15 чем на сл14 на частоте 3266.

Добавлено спустя 7 минут 42 секунды:
qwant писал(а):
Ушёл где-то месяц для стабилизации памяти GDM OFF, а потом я усугубил через Curve + PBO.

Это называется разгон на соплях, то есть без запаса прочности, на грани. Бывало и пол года все работает стабильно, проходит тесты, а потом клац, и игра вылетела. Запускаешь ТМ5, а там ошибки поперли. А все ради чего? Чтобы получить 1% производительности? Я из-за этого на Curve забил, и сбросил проц в сток. Были очень редкие глюки, типа зависшей игры раз в неделю, может реже, или вечная загрузка игры. Тесты естественно все проходились идеально, в том числе и прайм поядерно и вместе.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  npa4ka

Member
Предупреждение
Статус: Не в сети
Регистрация: 09.09.2012
AHDPEY198329477 писал(а):
Я из-за этого на Curve забил, и сбросил проц в сток

Тоже нет смысла трогать, да? Вот мы все глупые...

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 4х16 ГБ A-die | RX 9070 XT Aorus

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
npa4ka писал(а):
Тоже нет смысла трогать, да? Вот мы все глупые...

Нельзя трогать потому что я на нее забил? Самому не смешно?))))

Добавлено спустя 6 минут 4 секунды:
qwant писал(а):
Ушёл где-то месяц для стабилизации памяти GDM OFF

А самое смешное здесь то, что за месяц уж можно было заработать на отборный бидай, и получить результат гораздо лучше)))))))))) Я за пару часов неспеша настроил 3733. Будет не стабильно - откачусь на шаг ниже и пофиг.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  Leon75

Member
Статус: Не в сети
Регистрация: 18.01.2013
Откуда: РФ
Фото: 1098
npa4ka писал(а):
Тоже нет смысла трогать, да?

Для него лично, да, для тебя или кого то еще есть смысл....

_________________
B550M Steel Legend
5800X PBO+CO+200
LE360 V2 ARGB
AES 3800 CL16 32 Gb
KFA2 RTX 3080Ti SG
Legion GX PRO 850W Gold
970 EVO+ 2х2тб
LG 27GL83A-B
Eurocase M430ZАF

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
AHDPEY198329477 писал(а):
Особенно быстро выявляется если поставить минимальный объем памяти и прогнать раз 50-100. Вот так.

50 - https://ibb.co/8zx28wV ; 100 - https://ibb.co/BCNPyK8
невязки - это, как правило, нехватка где-то вольтажа: для объема памяти 2048мб (в линксе) пришлось поднять вольтаж на память на шаг (иначе невязка и даже одна whea выскочила) - https://ibb.co/CVgXdxS

_________________
https://ibb.co/Sf1jB85

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
michernov писал(а):
невязки - это, как правило, нехватка где-то вольтажа: для объема памяти 2048мб (в линксе) пришлось поднять вольтаж на память на шаг (иначе невязка и даже одна whea выскочила)

В моем случае она всегда появляется, причем здесь вольтаж? Еще раз: память 2400мгц, проц что в стоке, что при фиксе 4ггц 1.2в, что достаточно для фикса 4.5ггц. Видимо процессор бракованный(((

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
AHDPEY198329477 писал(а):
Видимо процессор бракованный

маловероятно! откати биос на F13 - должно помочь..

_________________
https://ibb.co/Sf1jB85

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
Недовооьтаж в линксе проявляется чем чаще, чем больше объем задач и памяти. Если недовооьтаж при 512мб, то при 16гб логично что должен экран потухнуть, но этого не происходит, что логично, ведь проц в стоке.

Добавлено спустя 4 минуты 7 секунд:
michernov писал(а):
откати биос на F13 - должно помочь..

Не помню какой изначально был биос, но невязки были на всех что я ставил, прогоняя в стоке с памятью 2400. Больше нигде не проявляется, остальные версии работают без невязок. Может есть чем ещё протестить?

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
AHDPEY198329477 писал(а):
Если недовооьтаж при 512мб, то при 16гб логично что должен экран потухнуть, но этого не происходит, что логично, ведь проц в стоке

правильно, в стоке - не потухнет. лимиты страхуют, но и только - система при этом достаточно далека по настройкам от оптимальных.
AHDPEY198329477 писал(а):
Не помню какой изначально был биос, но невязки были на всех что я ставил

F13 хорошо заточен для работы с подсистемой памяти и КП. пробовал тоже менять биосы с выходом новых, но в итоге всегда возвращал этот.

_________________
https://ibb.co/Sf1jB85

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
IF вроде работает без ошибок
69138

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  npa4ka

Member
Предупреждение
Статус: Не в сети
Регистрация: 09.09.2012
AHDPEY198329477, отлично, а теперь тм5 экстрим пресет 3 цикла

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 4х16 ГБ A-die | RX 9070 XT Aorus

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
michernov писал(а):
F13 хорошо заточен для работы с подсистемой памяти и КП

Посмотрел по дате, так он был у меня. Сейчас вроде и так норм работает, не думаю что 3800 поедет. Может она и сейчас поедет, если с напряжениями поколдовать. Хотя, там была настройка VDDG IOD CCD, которая работала.

Добавлено спустя 1 минуту 28 секунд:
npa4ka писал(а):
а теперь тм5 экстрим пресет 3 цикла

Сделаю обязательно, только позже, а то сейчас неохота без компа сидеть несколько часов.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  rinus27

Junior
Статус: Не в сети
Регистрация: 30.07.2018
Помогите с разгоном
5600x сток
msi b550m mortar
Crucial ballistix bl8g36c16u4w 4x8
Пытаюсь сделать лайтовый разгон до 3800, никак не удается найти стабильный вариант, тестирую тм5 1usmus_v3, на 1-3 цикле ошибки

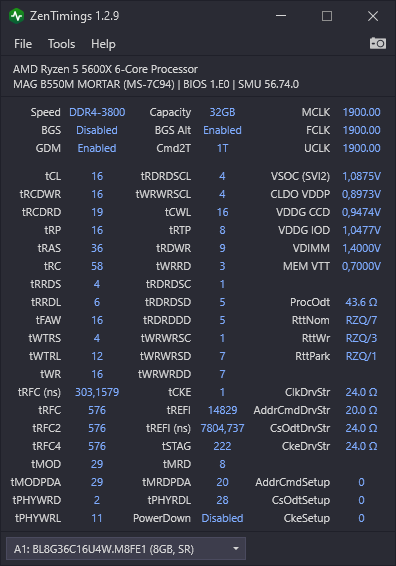

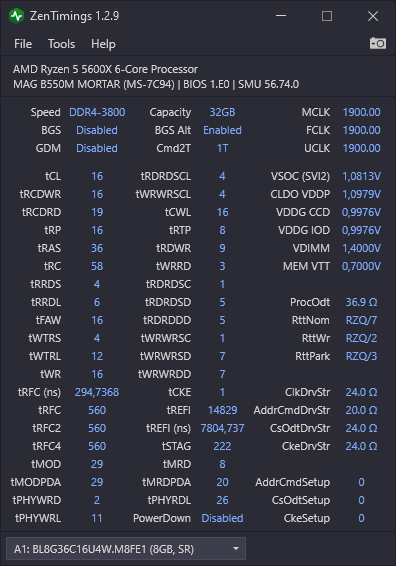

Вложение:
ZenTimings_Screenshot.png [ 33.52 КБ | Просмотров: 540 ]


  npa4ka

Member
Предупреждение
Статус: Не в сети
Регистрация: 09.09.2012
rinus27 command rate = gear down mode
Cldo VDDP = 900mv
VDDG IOD = 1050 mv
VDDG CCD = 950 mv
tRFC = 576 (потом найдешь стабильный минимальный)

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 4х16 ГБ A-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
rinus27 писал(а):
Пытаюсь сделать лайтовый разгон до 3800

Отключение GDM и 4 модуля – уже не лайтово :-P

vDIMM повышаем до 1.43V для начала, vSOC тоже можно до 1.1V на всякий случай.

Сопротивления DrvStr для микронов в таком режиме привычнее 40-20-20-24 или 60-20-20-24, по крайней мере мне.
Аналогично по сопротивлениям RTT – 7-3-1.

Ну и я бы начал с первичек 16-20-20-20-38 58.

Конфиг SimpleLight2 для первичной проверки, Extreme1 – для финальной шлифовки.

Добавлено спустя 44 секунды:
Про VDDG, CLDO и RFC не менее 300 нс (для начала) уже сказали выше.

Добавлено спустя 7 минут 24 секунды:
Также при действительно лайтовом, прежде всего стоит оставить GDM в покое, что также отмечалось.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  rinus27

Junior
Статус: Не в сети
Регистрация: 30.07.2018
npa4ka usr721
Спасибо за подсказки, вот что получилось
Вложение:
ZenTimings_Screenshot.png [ 33.61 КБ | Просмотров: 493 ]

Только после того как выставил сопротивления rtt 7-3-1 прошел 6 циклов 1usmus_v3 без ошибок
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
rinus27 здесь более важно, что включили GDM.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  npa4ka

Member
Предупреждение
Статус: Не в сети
Регистрация: 09.09.2012
rinus27 можешь попробовать поджать tRC до 54-56 если поедет, и RFC поискать минимальный, по идее 560 или 568 должно поехать. В заключение tRAS выставляй по формуле tRC-tPR и можно оставлять
Ну и tRCDRD возможно 18 поедет, попытка не пытка
Все варианты искать поочередно

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 4х16 ГБ A-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
vol2008 писал(а):
Тоже пробовал 4200@15-16 (1.625v) - тяжело и бессмысленно, 4466@17-18 быстрее и его проще завести (1.576v)

Ага, очевидно, здесь и чипы нужны выше среднего. Так, киты 3200CL14 FlareX такое не смогли. С другими едет 4400:
S8B 2x8 4400CL17 CR1 1.53V
#77
#77

А вот ровные 4466CL17 эти тимы тоже на первый взгляд не могут.

С RCD 18 едут, но latency остается таким же почему-то (pbo +150 -16 в обоих случаях):
1.54V
#77

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 02.05.2023 8:11, всего редактировалось 1 раз.

  ale3x

Member
Статус: Не в сети
Регистрация: 14.11.2010
Откуда: Башкортостан
Фото: 4

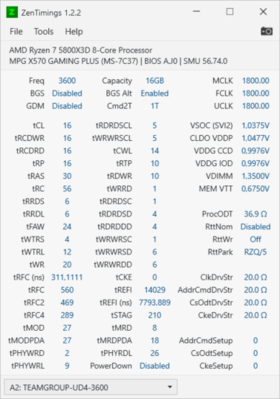

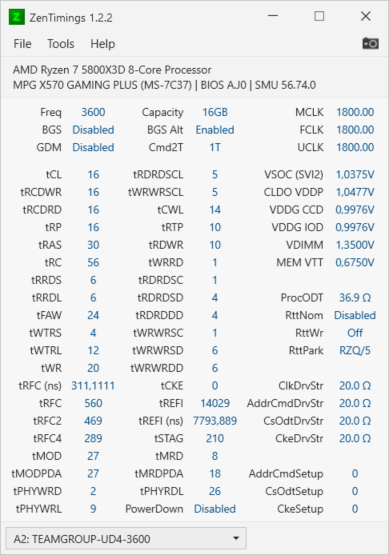

можно считать такие настройки оптимальными? просто латенси в аида 64 показывает


Вложения:
ZenTimings_Screenshot_28049263,9516378.png [ 87.95 КБ | Просмотров: 343 ]

_________________
5800x3d\MSI X570 Gaming Plus\HyperX 32 Gb 36000Mhz\Palit GameRock OC 4090\990 PRO 2Tb\Adata 960 PRO MAX 2Tb

Последний раз редактировалось ale3x 01.05.2023 20:25, всего редактировалось 2 раз(а).
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35566 • Страница 1502 из 1779 • <  1 ... 1499  1500  1501  1502  1503  1504  1505 ... 1779  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: HertZ, zslyf0x, Винни-Пух и гости: 20

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
