  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  archeal

Junior
Статус: Не в сети
Регистрация: 18.05.2023
npa4ka писал(а):
Command rate

Это он, я правильно понял: https://imgur.com/a/ElbxB8c ?
usr721 писал(а):
Проверить, что все модули действительно на чипах H8C

Тайфун говорит, что да, все C-Die (один комплект покупался из 4 плах)

И еще один глупый вопрос: "Сброс биоса по дефолту" - это сброс через Clear cmos (замыканием/кнопкой) или можно так: https://imgur.com/a/hUW8tED ?
Сброс через Clear cmos и через меню БИОСа как на скрине выше - это одно и тоже?
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
archeal писал(а):
Это он, я правильно понял: https://imgur.com/a/ElbxB8c ?

да это оно
archeal писал(а):
И еще один глупый вопрос: "Сброс биоса по дефолту" - это сброс через Clear cmos (замыканием/кнопкой) или можно так: https://imgur.com/a/hUW8tED ?

лучше через clear cmos

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  drnik976

Member
Статус: Не в сети
Регистрация: 23.03.2012
Откуда: Самара
Фото: 48
Ребят вопрос возник, память настроена и работает без проблем на 3733 1.38v (IF без ошибок) память G.Skill TRIDENT Z RGB 32 ГБ (F4-3200C14-16GTZR) Dual Rang, стоит выключить GDM система не грузится! Можно как то исправить ?
69423

_________________
[ROG STRIX B850-E GAMING WIFI||AMD Ryzen 9950X3D||DDR5 6000 64Gb||GIGABYTE GeForce RTX 4080 GAMING OC||SSD KINGSTON SFYRD2000G||БП DeepCool PX1000G]

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
drnik976 писал(а):
Ребят вопрос возник, память настроена и работает без проблем на 3733 1.38v (IF без ошибок) память G.Skill TRIDENT Z RGB 32 ГБ (F4-3200C14-16GTZR) Dual Rang, стоит выключить GDM система не грузится! Можно как то исправить ?
Скрытый текст

скрин побился перезалей и тут посмотри про gear down mode DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #17966528

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  drnik976

Member
Статус: Не в сети
Регистрация: 23.03.2012
Откуда: Самара
Фото: 48
Remarc писал(а):
скрин побился перезалей

Да не он такой, я просто не дома и по памяти из кусков сделал )) но значения мои) а вот AddrCmdSetup 56 вместо 0 это попробую сегодня вечером ) благодарю вас!

_________________
[ROG STRIX B850-E GAMING WIFI||AMD Ryzen 9950X3D||DDR5 6000 64Gb||GIGABYTE GeForce RTX 4080 GAMING OC||SSD KINGSTON SFYRD2000G||БП DeepCool PX1000G]

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
drnik976 на 2рангах для выключения gdm нужно повышать RDWR/WRRD, попробуй 9/3 или выше. А чтобы стабилизировать уже играть с сопротивлениями CAD BUS и тайминг 56 пробовать
И cwl надо выставлять четным, равным cl или на 1 ниже

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  JOHN_WICK

Member
Статус: Не в сети
Регистрация: 30.06.2020
usr721 писал(а):
Судя по всему, обычные M8E.
То есть в лучшем случае удастся поджать RCD < 19 на 3800.

Подобные киты давно встречаются на чипах C9B**, в этом случае отличие в езде было бы более явным.

Извиняюсь еще раз, хотел спросить а в чем отличие от микрон чипов в баликах и в моих (на скрине)?
Просто на моих старых баликах 16гб aes тоже micron e-die и на новой xpg e-die

_________________
Ryzen 7 7700(PBO-30, TDP 90w.) @MSI Pro B650-S Wi-Fi @ADATA XPG Lancer Blade [AX5U6000C3016G-DTLABBK] (Hynix) @Oсypus Iota P1000 @XFX AMD Radeon RX 6700 XT QICK 319

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
JOHN_WICK популярная ревизия RevE в свою очередь со временем разделилась еще на много подверсий, так сказать. С десяток их уже, наверное.
В первых Баликах (в маркировке - AES) были изначальные RevE D9VPP, может позже и еще что-то более свежее.
У вас более свежие чипы (оно и понятно) D9WFL, если верить Тайфуну. Они, возможно, смогут уверенно держать RCD < 19 при 3800 и меньше при этом кушать.

За технической частью отличий вам лучше к Crash, это не по моей части.
Вот он любопытную тему вел, пока русскоязычные воры его не достали, как я понял DDR4 SDRAM: первый взгляд. Технические особенности, цены, производительность.
Пробуйте спросить там детальнее, если это вам важно. Глядишь, повезет…

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 21.05.2023 17:58, всего редактировалось 1 раз.

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
Ну, в общем, как то так...
Что интересно, стабилизации if 1900 помогло ручное разнесение напруги. В точности как с предыдущим AMD 3100...
3800х15х1.44v
#77

Будет время, и желание, помучаю более высокий if...

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  diadiavaniar

Member
Статус: Не в сети
Регистрация: 12.06.2019
Откуда: Сочи
Фото: 0
ryson писал(а):
Что интересно, стабилизации if 1900 помогло ручное разнесение напруги

Можно по подробней, что именно?) Может есть какие то принципиальные напряжения, которые я игнорирую

_________________
1. i5 13600K, Z790 AORUS ELITE X WIFI7, Liquid Freezer II-360, Colorful iGame RTX 3080 Advanced, PcCOOLER P5-YS1000-G1F

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
diadiavaniar
cLDO VDDP = 0.9
VDDG CCD = cLDO VDDP+(0.04*1 или 2)
VDDG IOD = VDDG CCD+(0.05*1 или 2)
SoC = VDDG IOD+(0.06*1 или 2)

Но всё индивидуально, у многих работает на автонастройках. Но мне помогает. Возможно зависит от мат.платы...
Текущий 5600, как и предыдущий 3100 отказывались стартовать на if 1866, но завёл и стабилизировал...
Cad_bus тоже имеет значение, как и Rtt...

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  newprofile

Member
Статус: Не в сети
Регистрация: 12.01.2017
Фото: 21
ryson писал(а):
cLDO VDDP = 0.9
VDDG CCD = cLDO VDDP+(0.04*1 или 2)
VDDG IOD = VDDG CCD+(0.05*1 или 2)
SoC = VDDG IOD+(0.06*1 или 2)


а whea?

_________________
ASUS TUF B650M PLUS wifi + 7600@5.3 + 32gb 6000CL30 + RX6800

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
newprofile писал(а):
а whea?

на if 1866 и 1900 пропали :-)

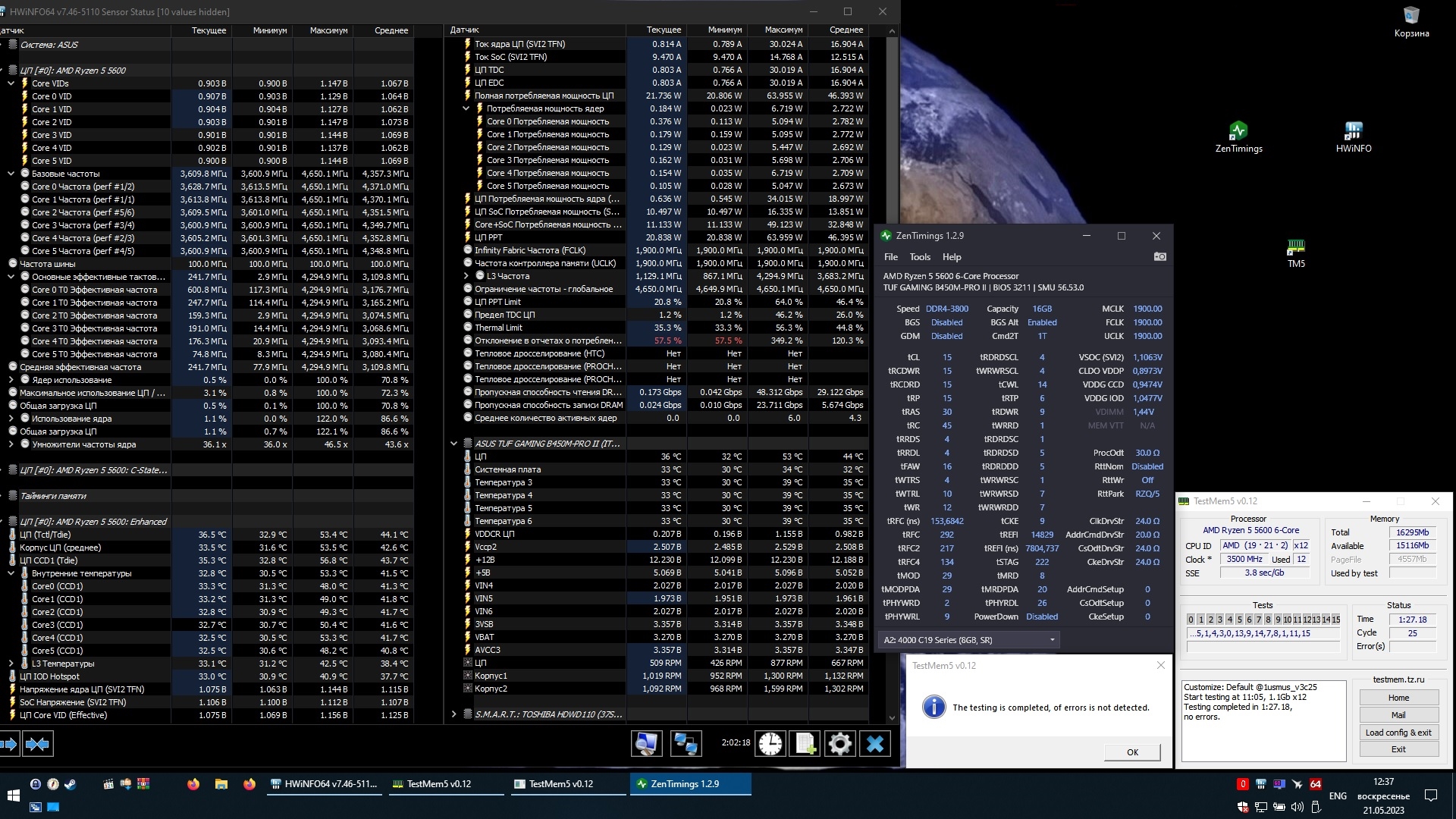

Вложение:
3800x15.jpg [ 1.24 МБ | Просмотров: 353 ]

в области уведомлений "0" в красном квадрате мониторинг от HWiNFO...

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  newprofile

Member
Статус: Не в сети
Регистрация: 12.01.2017
Фото: 21
ryson писал(а):
newprofile писал(а):
а whea?

на if 1866 и 1900 пропали :-)
Вложение:

в области уведомлений "0" в красном квадрате мониторинг от HWiNFO...


Запусти linx и они появятся сотнями, проверено)

_________________
ASUS TUF B650M PLUS wifi + 7600@5.3 + 32gb 6000CL30 + RX6800

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
newprofile до linx ещё не дошёл, вчера ОССТ пробовал не на долго, пока без whea...

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
ryson писал(а):
до linx ещё не дошёл

да там оно быстро, полторы минуты всего: IF1900 whea есть - https://ibb.co/fCgG56v ; IF1867 whea нет - https://ibb.co/WDpfnHB

_________________
https://ibb.co/Sf1jB85

  newprofile

Member
Статус: Не в сети
Регистрация: 12.01.2017
Фото: 21
michernov писал(а):
да там оно быстро, полторы минуты всего: IF1900 whea есть
у меня на 1900 нет ошибок вообще, а на 1933 куча, а я думал что теста TM5 достаточно в том числе для Whea но нет) остановился на 1900 как на стабильном значении везде)

_________________
ASUS TUF B650M PLUS wifi + 7600@5.3 + 32gb 6000CL30 + RX6800

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
newprofile писал(а):
у меня на 1900 нет ошибок вообще

на 5600х тоже нет (стабильно): https://ibb.co/x6T6hX5 , а с IF 5700х - не повезло (хотя по началу на 1900 вообще запуска системы не было, только тройной писк спикера с последующей перезагрузкой. затем, после упорных попыток, все же запустился)

_________________
https://ibb.co/Sf1jB85

  archeal

Junior
Статус: Не в сети
Регистрация: 18.05.2023
При каждом clear CMOS (замыканием) получаю вот такой экран:
when raid configuration was built ensure to set sata configuration to raid mode
https://imgur.com/a/wIkpcEP
Батарейку менял - не помогло.
При включении или перезагрузке такого экрана не наблюдается. Только после clear CMOS.. Это нормально? Или нужно что-то исправлять, искать причину?
Из дисков оставил только один m2 SSD (системный). Все остальное отсоединено.

И еще вопрос. Нормально что MCLK, FCLK, UCLK "прыгают" с 800 до 1200?
https://imgur.com/a/vrwYQkH
Через биос частота установлена на авто и по профилю JEDEC имею 2400, BCLK также стоит на авто. Если выставить руками 2400 и 1200 скачки пропадают..
  newprofile

Member
Статус: Не в сети
Регистрация: 12.01.2017
Фото: 21
michernov писал(а):
newprofile писал(а):
у меня на 1900 нет ошибок вообще

на 5600х тоже нет (стабильно): https://ibb.co/x6T6hX5 , а с IF 5700х - не повезло (хотя по началу на 1900 вообще запуска системы не было, только тройной писк спикера с последующей перезагрузкой. затем, после упорных попыток, все же запустился)
а какие тайминги?

_________________
ASUS TUF B650M PLUS wifi + 7600@5.3 + 32gb 6000CL30 + RX6800

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35545 • Страница 1521 из 1778 • <  1 ... 1518  1519  1520  1521  1522  1523  1524 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: baribalbear, namprimer, PaulERm, SH@RK и гости: 20

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
