Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
DzmitryGR писал(а):
что за бидаи с такими конскими таймингами

В XMP никто и не зашивает предельные тайминги, для 3600 при 1.35v норм тайминги с запасом для бидаев кмк

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
DzmitryGR писал(а):
продаван говорит что едут 3200/cl 14

Не удивительно. Более сложно и интересно 3800CL14 или хотя бы 3600.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  DzmitryGR

Member
Статус: Не в сети
Регистрация: 08.02.2020
Фото: 12
Всем спасибо..понял :beer:

_________________
R5 5600x/ROG B550-F /GTZ 3800/IF1900 cl15 /Corsair iCUE H150i Elite /Fractal Design Ion+ Pl 860W/ RTX™3080 GRock/Odyssey g7/Silent Base 802

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
npa4ka писал(а):
В XMP никто и не зашивает предельные тайминги

Ещё как зашивают. RCD очень даже часто зашит на грани в унылых планках.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  RioBravo

Junior
Статус: Не в сети
Регистрация: 16.03.2010
Откуда: Раменское
Всем привет!
Решил обновить память и купил 2 планки KHX3200C16FB3/16 на Озоне из Китая. Память оказалась паленой - опечатки на наклейки и один серийник на 2 планки. Однако Aida64 написала, что серийники по факту разные и возможно просто отбраковка основных партий (модель детектится HyperX KHX3200C16D4/16GX). Судя по отзывам XMP отрабатывают без проблем.
Покупал понимая, что по дефоту материнка поддерживает только 2667, но с возможность при разгоне взять и 3200. Старая память, HX426C15FBK2/8 (4 планки, 2667Mhz) 3000Mhz брала без проблем. Но эта с дефолтных (без XMP) 2400Mhz ни на герц не двигается - завышенные в хлам тайминги, поднятое напряжение и т.д. не помогли.
Возможно, что проблема именно в материнке, которая под разгон не подходит от слова совсем (судя по тырнетам там с разгоном туго, но хоть 2667 должно быть выжимаемо), или тут точно проблема в памяти и пытаться выжать из нее что-либо анрил?
Камень: Ryzen 5 3600, плата Gigabyte GA-AB350M-DS3H V2. Чипы Micro J-Die про которые калькулятор не в курсе.
ЗЫ: смог сбить тайминги до 14-14-14-24, но хотелось бы частоту.

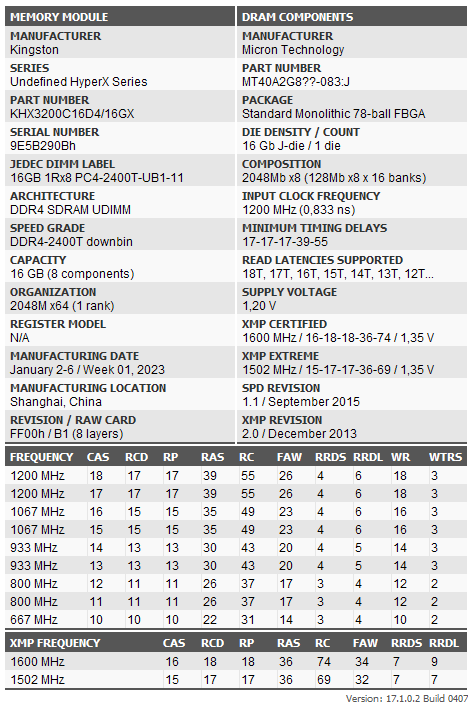

Вложение:
Screenshot 2023-06-07 225428.png
Screenshot 2023-06-07 225428.png [ 55.9 КБ | Просмотров: 1126 ]


Последний раз редактировалось RioBravo 08.06.2023 7:37, всего редактировалось 1 раз.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
RioBravo писал(а):
чипы Micro J-Die

Радиатор снимал или думаешь, что тайфун такое сможет определить достоверно?

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
RioBravo о 16-гигабитных RevJ (M16J), если Тайфун прав, впервые слышу и тем более не гонял.
Предположу, что никто здесь также не слышал, кроме самого автора Тайфуна разве что.

Добавлено спустя 2 минуты 12 секунд:
Что до доски, при лайтовом и среднем разгоне (до 4000, условно) она практически ничего не решает - главное КП и сами чипы памяти.
У вас не быстрейший среди АМД, но вполне нормальный КП. На 3600-3800CL16-18 можно рассчитывать.
Что за доска, на которую так сетуете, кстати, так и не было озвучено…

Начните с 3400 16-20-20-20-40 60 vDIMM 1.35V, vSOC 1.025V, остальное Авто.
Базовая проверка разгона посредством TM5 с конфигом SuperLight2. Проверка шины на WHEA через LinX, CineBench или нечто подобное, грузящее проц.
Затем по гайдам сориентируетесь как и насколько повысить частоту, ужать RFC и вторички, выставить напряжения и сопротивления.

В Какл можете не смотреть - там нет никаких 16Gb чипов тк он давно устарел, а чипы обновляются.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  RioBravo

Junior
Статус: Не в сети
Регистрация: 16.03.2010
Откуда: Раменское
usr721 писал(а):
Что за доска, на которую так сетуете, кстати, так и не было озвучено.


Пардон, недоглядел, доска Gigabyte GA-AB350M-DS3H V2. По паспорту поддерживает память в стоке до 2667, но до 3200 через разгон.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
RioBravo писал(а):
По паспорту поддерживает память в стоке до 2667, но до 3200 через разгон.

Повторяю, это не имеет значения - контроллер памяти 100 лет уже как в процах размещается, а не на досках.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  RioBravo

Junior
Статус: Не в сети
Регистрация: 16.03.2010
Откуда: Раменское
usr721 писал(а):
Начните с 3400 16-20-20-20-40 60 vDIMM 1.35V, vSOC 1.025V, остальное Авто.

Попробовал конфиг вначале на частоте 2667 - не взяло, 3200 и 3400 тоже.
  DzmitryGR

Member
Статус: Не в сети
Регистрация: 08.02.2020
Фото: 12
RioBravo писал(а):
опробовал конфиг вначале на частоте 2667 - не взяло, 3200 и 3400 тоже.

скинь скрин зен тайминг в стоке..что там мать навыставляла

_________________
R5 5600x/ROG B550-F /GTZ 3800/IF1900 cl15 /Corsair iCUE H150i Elite /Fractal Design Ion+ Pl 860W/ RTX™3080 GRock/Odyssey g7/Silent Base 802

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
usr721 писал(а):
Начните с

включения GDM.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  RioBravo

Junior
Статус: Не в сети
Регистрация: 16.03.2010
Откуда: Раменское
DzmitryGR писал(а):
скинь скрин зен тайминг в стоке..что там мать навыставляла

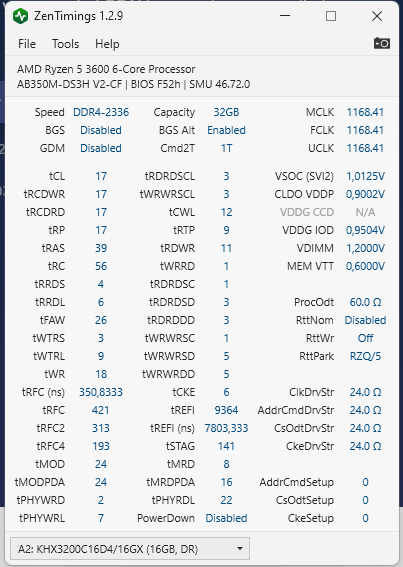

Прикладываю
Вложение:
Screenshot 2023-06-08 101542.png
Screenshot 2023-06-08 101542.png [ 53.42 КБ | Просмотров: 1036 ]


Agiliter писал(а):
включения GDM.

Попробовал, но так же без результата.
  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Планки должны стоять во втором и четвёртом разъёме от сокета.
Убираете разгон с цп если есть.
Включаете GDM в любом случае. С ним значительно проще настроить память.
WRRD 4
Если всё равно не заводится тогда надо задирать тайминги и смотреть сопротивления. RTT блок выглядит неправильно для двурангов, если это конечно двуранги.

Добавлено спустя 1 минуту 26 секунд:
А и CWL12. Плата совсем поехала? Вы там точно ничего не крутили? Биос новый и сброшен?

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  RioBravo

Junior
Статус: Не в сети
Регистрация: 16.03.2010
Откуда: Раменское
Agiliter писал(а):
А и CWL12. Плата совсем поехала? Вы там точно ничего не крутили? Биос новый и сброшен?

Все верно, Биос сброшен и версия последняя. А какое значение предпочтительно?
  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Просто поставьте его равным CL пока не настроите.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  IceKing404

Junior
Статус: Не в сети
Регистрация: 08.06.2023
Всем доброго времени суток, что посоветуете какие сабтайминги поджать еще? надо ли?
TM5 гонял часик, после снижения вольтажа DRAM до 1.45 температура снизилась до 43-44, ошибок не наблюдаю (буду еще гонять другие тесты)

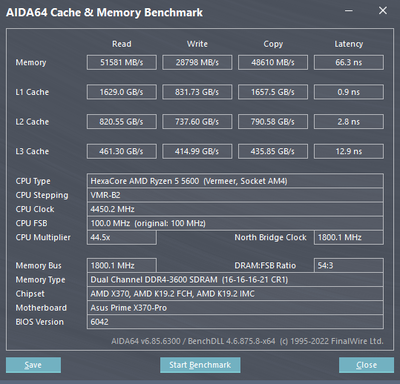

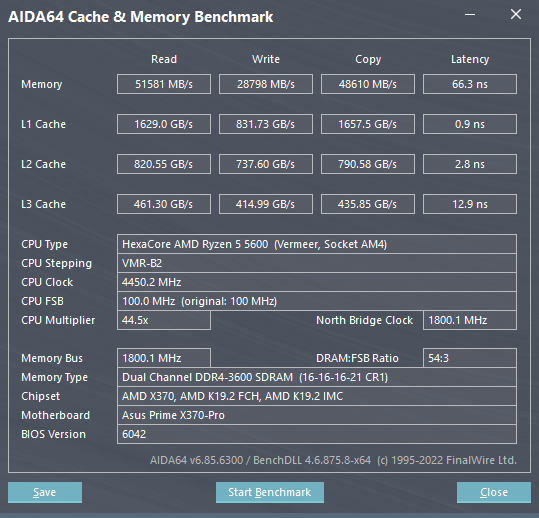

Вложение:
360016.png [ 90.95 КБ | Просмотров: 1011 ]

Вложение:
изображение_2023-06-08_130738182.png [ 37.76 КБ | Просмотров: 1011 ]

Вложение:

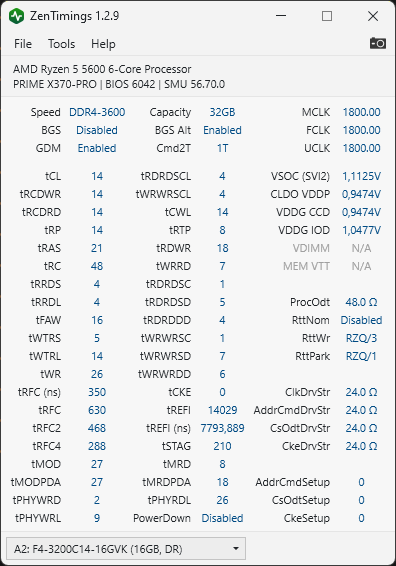

ZenTimings_Screenshot_28103525.9982659.png [ 33.93 КБ | Просмотров: 1011 ]

_________________
R5 5600/Asus prime x370-pro/EVGA RTX 3070/G.Skill RIPJAWS V [F4-3200C14D-32GVK] 32 ГБ

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
IceKing404 писал(а):
что посоветуете какие сабтайминги поджать еще?

для начала, так: https://ibb.co/Q6vVSG4 ; если стабильно, то так пробовать: https://ibb.co/mHs8g7h

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
RioBravo писал(а):
Прикладываю

Чипы 8-гигабитные и, соответственно, модули двуранг, а не одноранг.
Тайфун не смог…

Добавлено спустя 12 минут 14 секунд:
RioBravo писал(а):
Попробовал конфиг вначале на частоте 2667 - не взяло, 3200 и 3400 тоже.

Что именно значит, не взяло - не стартует, сыпет ошибками или что?

Добавьте к вышесказанному SCL 4 оба, CWL 16, RDWR 9, WRRD 3, ProcODT 40.

GDM включить принудительно вручную, как уже говорилось, тк на низких частотах его доска часто сама отключает.

Про слоты также говорилось - проверьте.

Затем пробуйте хотя бы 3200 18-22-22-22-42 64 и остальные параметры, как говорилось выше.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
usr721 писал(а):
Добавьте к вышесказанному SCL 4 оба, CWL 16, RDWR 9, WRRD 3, ProcODT 40.

AB350M +3600 Оптимальные параметры могут отличаться. Я бы просто задрал до упора все "третичные", чтобы не гадать что там конкретно мешает.
RTT если это двуранги должен быть *-3-1. Обычно 7-3-1, по факту первое сопротивление на двух двурангах подходит любое или просто не используется. То что сейчас ставит плата похоже на сопротивление для однорангов, так что это возможно одноранговые планки на 16ГБ, возможно двусторонние одноранговые, ну либо плата ставит что-то не то.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35541 • Страница 1531 из 1778 • <  1 ... 1528  1529  1530  1531  1532  1533  1534 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 13

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
