Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Murrr писал(а):
Откатил на сток и ручками все выставил стало окей, но вот а5 тоже самое. Посмотрите плз, может косяк где?

тайминги кривые

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz




Junior
Статус: Не в сети
Регистрация: 18.01.2021
iLCap писал(а):
Вводные:
AMD Ryzen 5600G
ASUS TUF GAMING B450-PLUS II
Corsair Vengeance RGB PRO (CMW16GX4M2Z3600C18) ver 3.30 E-die чипы

Скрытый текст


Что можно ужать или включить отключить?
Занимался этим 1 раз, когда ПК собрал и настраивал, сейчас сбой был пришлось сбрасывать, а профиль не сохранил. Настроил заново.
CL меньше 18 и другие основные не заводятся. RttWr RZQ\3 поставлен вместо Выключен, потому что на глаз было видно и по ощущением что система лагала - либо из за него, либо еще из за 1 значения. Как включил, стало быстро загружаться все.
Частоту можно и 3800 взять, но напругу придется повышать, так стабильнее работает. Плашки выше 33 не греются в обычном режиме пользования.
RFC2 И RFC4 стоят в Авто. CWL Авто.
VDDCR SOC 1.25V
VDDCR CPU 1.37V
DRAM Voltage 1.40v


Итак, что ребята посоветовали:
RCDRD ниже 21 не едет, 20 ПК загружается, НО винда не стартует.
trdrd/wrwr scl удалось до 4 снизить. Ниже не едет.
trfc максимум 578, ниже не едет.

сейчас так
#77

RFC2 И RFC4 в Auto по прежнему. В Асус биос есть такие еще значения: Trcpage и MemCadBusCkeDrvStren - оба в Auto. CWL Авто
Блок AddrCmdSetup, CsOdtSetup, CkeSetup все в Auto.

С напругами не нужно играться? Все напруги в биос такие:
VDDCR CPU Voltage - 1.381
VDDCR SOC - 1.25
GFX CORE - 1.25
DRAM VOLTAGE - 1.40
1.05V SB VOLTAGE - 1.05
2.5V SV VOLTAGE - 2.50
CPU 1.8V - 1.80
VTTIDDR - 0.700
VPP_MEM - 2.50




Member
Статус: Не в сети
Регистрация: 13.07.2018
Может имеет смысл задрать еще выше "RDWR/WRRD 10/5"
У меня CWL заводился только на 16, и когда поставил RDWR/WRRD 10/5 стартанула на 14, но при этом GMD=AUTO такой же глухой зависон как с CWL 14 и таймингами на скрине.

Добавлено спустя 4 минуты 14 секунд:
Remarc писал(а):
тайминги кривые

Проблема с задержками" разрешилась сама по себе, оказалось у меня сссаный вирус, называется "kaspersky".
С удовольствием выслушаю совет, где что и как криво?

Добавлено спустя 8 минут 32 секунды:
Да и после:
CWL 16>14
RDWR 8>10
WRRD 3>5
Скорость копирования просела 59,6>59.3, нигде ничего не набрало.




Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Murrr писал(а):
С удовольствием выслушаю совет, где что и как криво?

trcdwr поставь равным trcdrd он не применяется можно не трогать в дальнейшем,tfaw 16 twr 12 trtp 6 twrwr scl 2 tras 25 trc 34-38

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz




Member
Статус: Не в сети
Регистрация: 13.07.2018
Remarc писал(а):
trcdwr поставь равным trcdrd он не применяется можно не трогать в дальнейшем,tfaw 16 twr 12 trtp 6 twrwr scl 2 tras 25 trc 34-38

Чуть выше уже писал по поводу trtp, c trtp 8-7 плата стартует стабильно с trc 32, что бы включить trtp 6 нужно занижать trc до 38, это того стоит? Имхо строго снижение производительности(по тестам аиды). Скорость записи и копирования стабильно падает.
Потестил, но имхо результаты чуть хуже чем на максималках стабильных. Запись упала с 63,5+ до 63-63.1 за 10 проходов теста. Копирование тоже просело но чуть меньше.




Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Murrr писал(а):
Чуть выше уже писал по поводу trtp, c trtp 8-7 плата стартует стабильно с trc 32, что бы включить trtp 6 нужно занижать trc до 38, это того стоит? Имхо строго снижение производительности(по тестам аиды). Скорость записи и копирования стабильно падает.
Потестил, но имхо результаты чуть хуже чем на максималках стабильных. Запись упала с 63,5+ до 63-63.1 за 10 проходов теста. Копирование тоже просело но чуть меньше.

не понятно о каком trc идет речь,у тебя на скрине 32 оно стабильно?
на запись и копирование можно не смотреть,основное это чтение и латентность,у аиды чтение +- 400-500мб разброс бывает

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz




Member
Статус: Не в сети
Регистрация: 13.07.2018
Remarc писал(а):
не понятно о каком trc идет речь,у тебя на скрине 32 оно стабильно?
на запись и копирование можно не смотреть,основное это чтение и латентность,у аиды чтение +- 400-500мб разброс бывает

Да, стабильно
Прогоняю тесты из винды по 10 раз, более менее ровные показатели по ним смотрю.

Добавлено спустя 2 минуты 3 секунды:
Но что бы был старт с trtp 6, нужен tRC 38 минимум, при это общая производительность падает. решил оставить 32. С trtp 7 заводится и едет.




Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
iLCap писал(а):
Итак, что ребята посоветовали:
RCDRD ниже 21 не едет, 20 ПК загружается, НО винда не стартует.
trdrd/wrwr scl удалось до 4 снизить. Ниже не едет.
trfc максимум 578, ниже не едет.

То, что вы пишете, выглядит сомнительным и вряд ли соответствующим действительности.
Если Тайфун верно определил ваши чипы, на вашем проце с быстрым КП они, как минимум, без проблем едут 3800CL17 CR1 при напряжении ~1.43-1.44V.

В общем, именно такие чипы еще не гонял (на руках лишь один модуль, второй пришел нерабочий), вот похожие, которые отличаются от M8E лишь повышенным RCD, SCL и пониженным RFC.
M8H OEM 2x8 3800CL17 CR1 1.435V
#77

Поэтому подкручиваем первички и SCL вниз, а RFC - вверх.

Начинаем с 21 и RC с запасом, затем понижаем все первички соответствующим образом.

17-21-21-21-41 62
RFC 584 для начала
SCL 5 для начала
Все остальное оставляем со скрина, разве что ProcODT может понадобиться слегка поднять для стабильного старта.

Добавлено спустя 7 минут 4 секунды:
Что до чипов, держат и 4000CL17 CR1, в том числе при 4 модулях. Однако аппетит до напруги там уже будет чрезмерно высоким.

Советую также дополнительно глянуть стикер на модулях на предмет определения своих чипов https://i.imgur.com/qpbRhej.png

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic




Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
Побаловался с частотой 3800, тесты прошел без WHEA (проц+видюха) три дня играл в игры, зашел в журнал а там 1 WHEA. Вернул 3600. Даже если и крутить еще какие нибудь параметры, то слишком редко воспроизводится эта ошибка, что вызывает определенные сложности в тестировании.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц




Member
Статус: Не в сети
Регистрация: 27.04.2019
Подскажите что выставлять в калькуляторе в разделе motherboard? У меня b550 а там такого нет. Или может есть где свежая версия калькулятора?

_________________
B 550 AsRock PG Velocita.
AMD Ryzen 5 5600x.
Asgard DDR4 Bragi V3, VMA49UG-AMC1U2AV3, 2x8, B-die
AMD Radeon (TM) R9 390 Series (8 ГБ).




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29

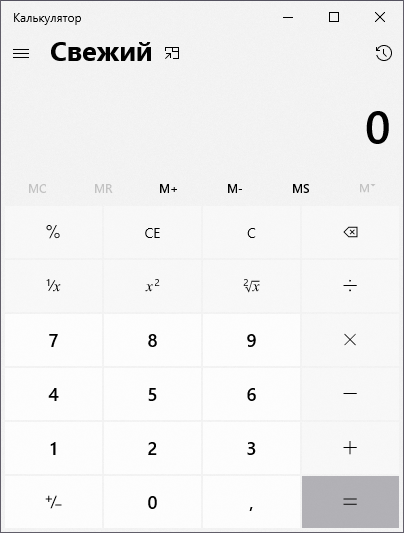

Вот свежая:
Вложение:
calculator.png [ 119.19 КБ | Просмотров: 1278 ]

_________________
PJVol @OCN, Anandtech




Member
Статус: Не в сети
Регистрация: 27.04.2019
Нашёл уже.
vol2008 писал(а):
Вот свежая:

Смешно обхохочешься.

_________________
B 550 AsRock PG Velocita.
AMD Ryzen 5 5600x.
Asgard DDR4 Bragi V3, VMA49UG-AMC1U2AV3, 2x8, B-die
AMD Radeon (TM) R9 390 Series (8 ГБ).




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29

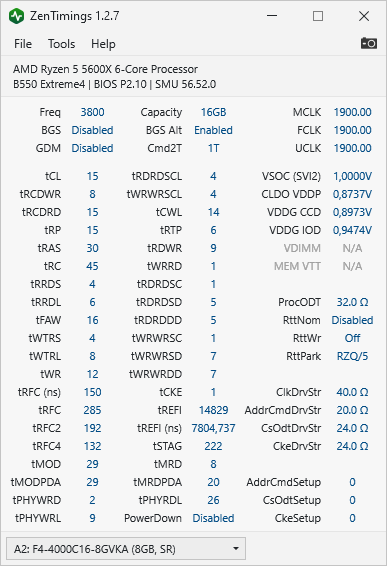

Рад что оценил. Выставляй так (остальное на скрине):
Vdimm 1.44V
Vsoc 1.005 - 1.025V
vddp 0.88v
vddg ccd 0.9v
vddg iod 0.95v
LLC VDDCR_SOC 1
в BIOS только, надеюсь свежую версию не нужно выкладывать? :)
Вложение:
zt-3-feb-23.png [ 32.53 КБ | Просмотров: 1268 ]

_________________
PJVol @OCN, Anandtech




Member
Статус: Не в сети
Регистрация: 27.04.2019
vol2008 писал(а):
Выставляй так (остальное на скрине):

Спасибо попробую. Выставил загрузился

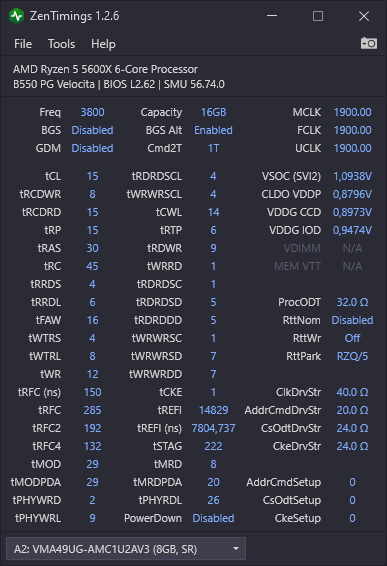

вот что получилось
Вложение:
Комментарий к файлу: вот что получилось
ZenTimings_Screenshot.png [ 32.62 КБ | Просмотров: 1223 ]

_________________
B 550 AsRock PG Velocita.
AMD Ryzen 5 5600x.
Asgard DDR4 Bragi V3, VMA49UG-AMC1U2AV3, 2x8, B-die
AMD Radeon (TM) R9 390 Series (8 ГБ).




Member
Статус: Не в сети
Регистрация: 30.06.2021
Откуда: Южный Урал
vol2008 писал(а):
Подскажите что выставлять в калькуляторе в разделе motherboard? У меня b550 а там такого нет. Или может есть где свежая версия калькулятора?

Последняя версия калькулятора 1.7.3 за 2020 год. Поддержки свежей памяти и чипсетов, естественно, нет.

_________________
Gigabyte B550 Aorus Elite V2/Ryzen 5600X PBO 4800/ASUS DUAL RTX 4060 V2 OC 8 Gb/Kingston Fury KF3600C16D4 32Gb/16GX @ 3800/ZALMAN TeraMax 750W




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Moote писал(а):
Выставил загрузился

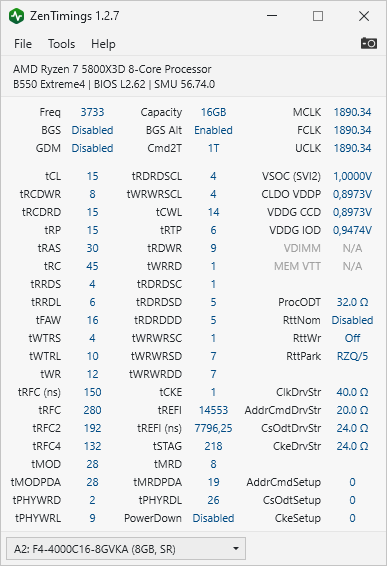

Vsoc для такого конфига можно как минимум до 1.050V понизить. К примеру, мои оба проца работают при 1.00V
Вложение:
zt-1.0V-Vsoc.png [ 32.64 КБ | Просмотров: 1118 ]

_________________
PJVol @OCN, Anandtech




Member
Статус: Не в сети
Регистрация: 27.04.2019
vol2008 писал(а):
Vsoc для такого конфига можно как минимум до 1.050V понизить.

Видать напутал не там выставил, до этого были всегда MSI. Где выставлять

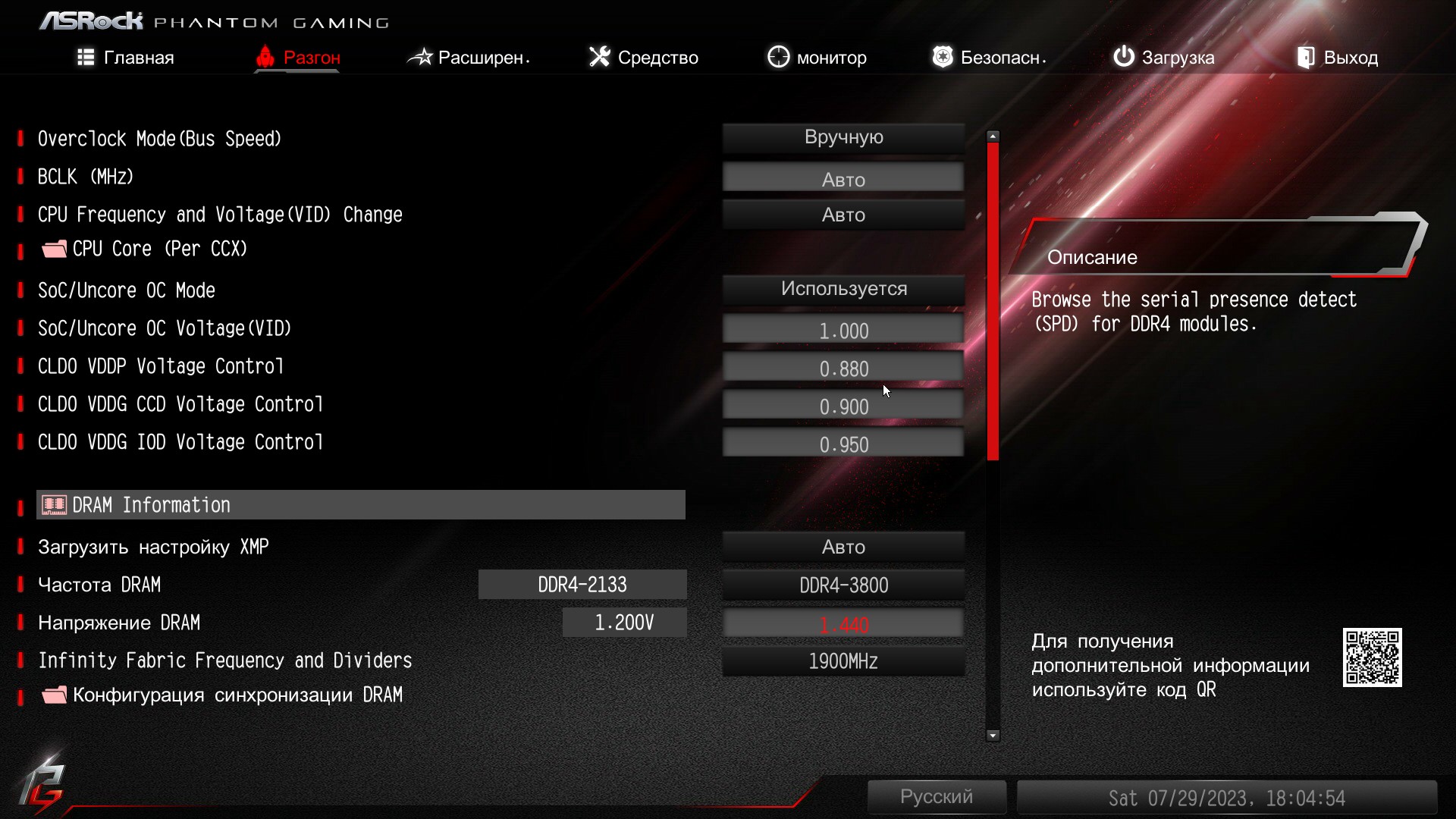

тут
Вложение:
Комментарий к файлу: тут
230729180455.jpg [ 372.02 КБ | Просмотров: 1086 ]

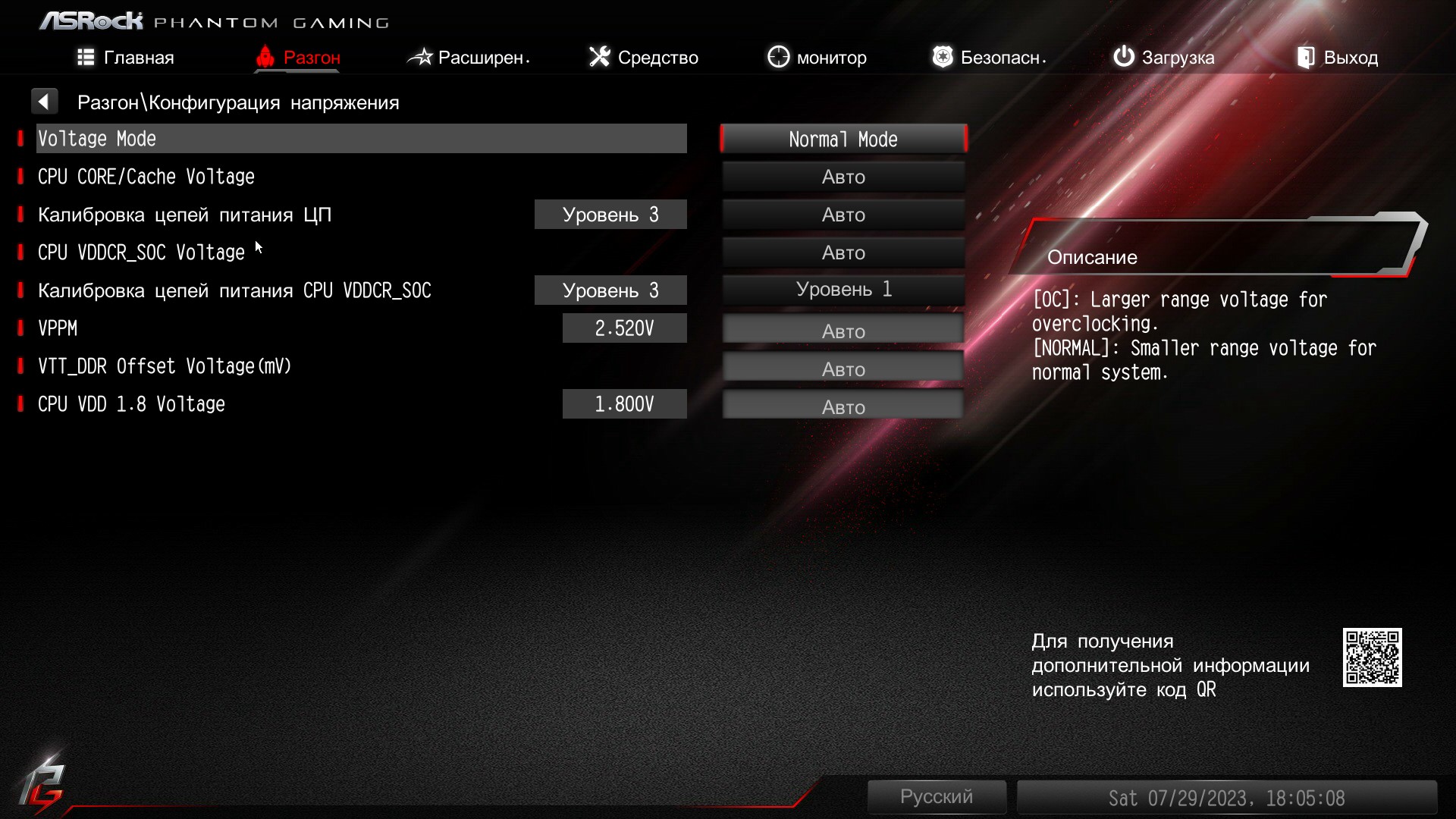

или тут
Вложение:
230729180509.jpg [ 369.51 КБ | Просмотров: 1086 ]

_________________
B 550 AsRock PG Velocita.
AMD Ryzen 5 5600x.
Asgard DDR4 Bragi V3, VMA49UG-AMC1U2AV3, 2x8, B-die
AMD Radeon (TM) R9 390 Series (8 ГБ).




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Moote
На втором скрине, VDDCR_SOC.

_________________
PJVol @OCN, Anandtech




Member
Статус: Не в сети
Регистрация: 27.04.2019
vol2008 писал(а):
На втором скрине

А то что на первом в авто вернуть?

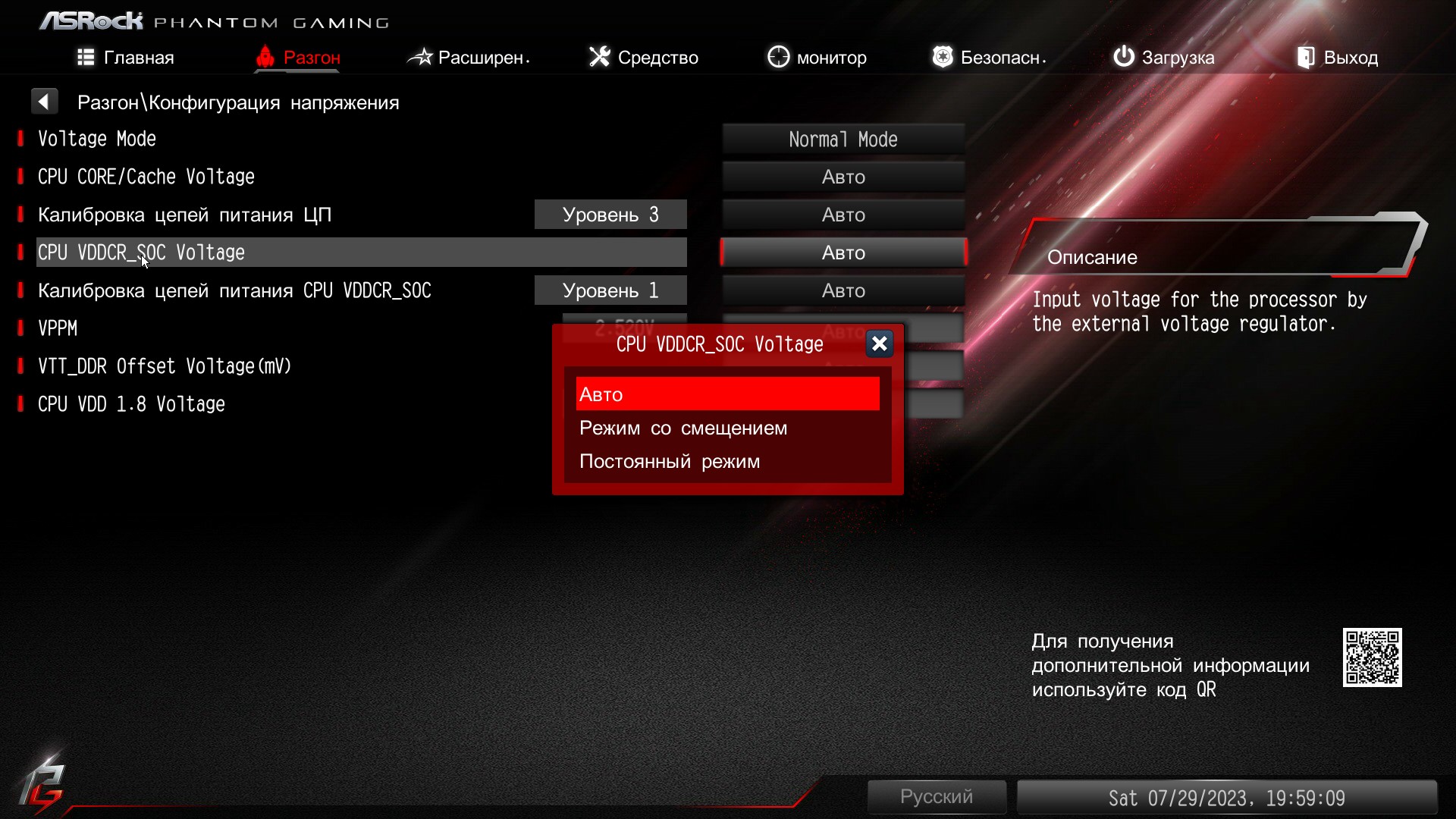

То что на втором скрине предлагает либо со смещением липо постоянный режим.
что выбирать?

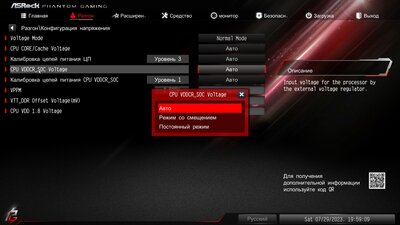

Вложение:
230729195909.jpg [ 372.62 КБ | Просмотров: 1048 ]

_________________
B 550 AsRock PG Velocita.
AMD Ryzen 5 5600x.
Asgard DDR4 Bragi V3, VMA49UG-AMC1U2AV3, 2x8, B-die
AMD Radeon (TM) R9 390 Series (8 ГБ).




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Moote
А язык в биосе никак не переключить? Должна быть опция "fixed", наверное "постоянный"

_________________
PJVol @OCN, Anandtech


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35566 • Страница 1551 из 1779<  1 ... 1548  1549  1550  1551  1552  1553  1554 ... 1779  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: chnn, Hunter_on_deer и гости: 15


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
