Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  ololore

Member
Статус: Не в сети
Регистрация: 26.10.2019

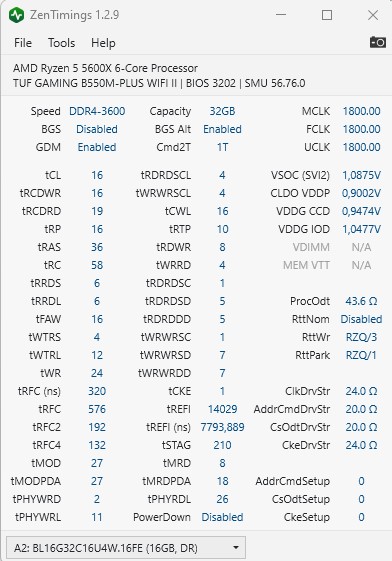

Подскажите такой момент - если tRС ниже 63 не едет, то tRAS ставим tRC-tRP обязательно? (ошибок нет в тестах)
И VSOC 1.1v не многовато?

#77

_________________
𝘙𝘺𝘻𝘦𝘯 5 5600𝘎, 𝘈𝘚𝘜𝘚 𝘗𝘙𝘐𝘔𝘌 𝘉550-𝘗𝘓𝘜𝘚, 𝘒𝘪𝘯𝘨𝘴𝘵𝘰𝘯 𝘍𝘜𝘙𝘠 𝘙𝘦𝘯𝘦𝘨𝘢𝘥𝘦 [𝘒𝘍436𝘊16𝘙𝘉12𝘒2/32] 32 𝘎𝘉

  ricky_spanish

Member
Статус: Не в сети
Регистрация: 15.11.2013
Откуда: Санкт-Петербург
Фото: 12

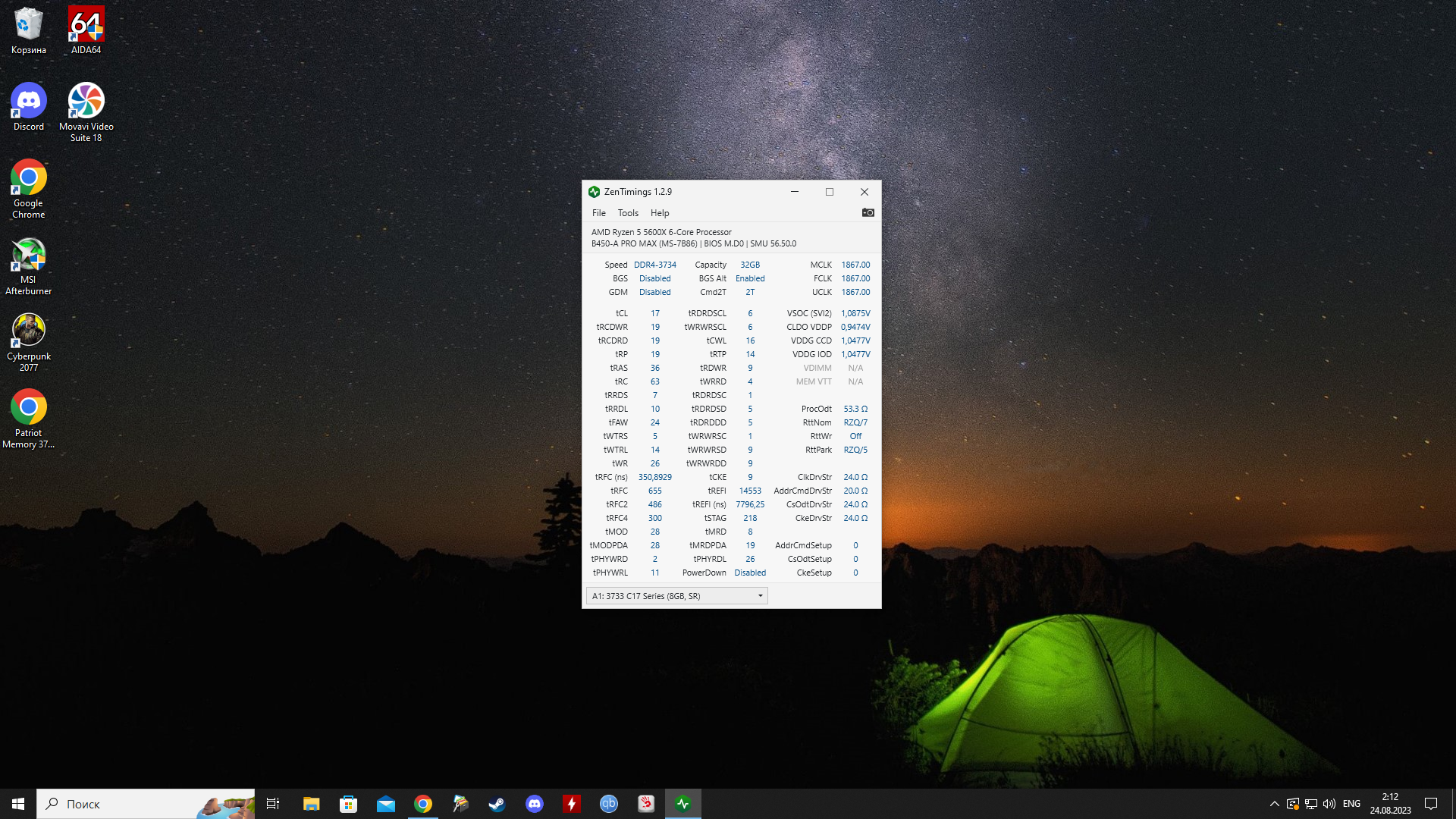

все, это на данный момент лучшее, по мемтесту вроде не бьет ошибок, завтра оставлю более чем на час.
trc дает по ошибке-две за цикл, 63 его предел видимо, зато tras удалось оставить на 36, tfaw на 24, остальное авто


Вложения:
Безымянный.png [ 2.25 МБ | Просмотров: 740 ]

_________________
ryzen 5700x3d, msi b450 a-pro, rtx4070ti, 32gb patriot (4x8) 3600, платиновый 1000w
  npa4ka

Member
Предупреждение
Статус: В сети
Регистрация: 09.09.2012
ololore всё ок. Vsoc норм
RAS не обязательно ставить так, будет работать и другое значение, но его понижение самого по себе не даёт вообще ничего

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 4х16 ГБ A-die | RX 9070 XT Aorus

  Analog

Member
Статус: Не в сети
Регистрация: 24.05.2006
Откуда: Москва

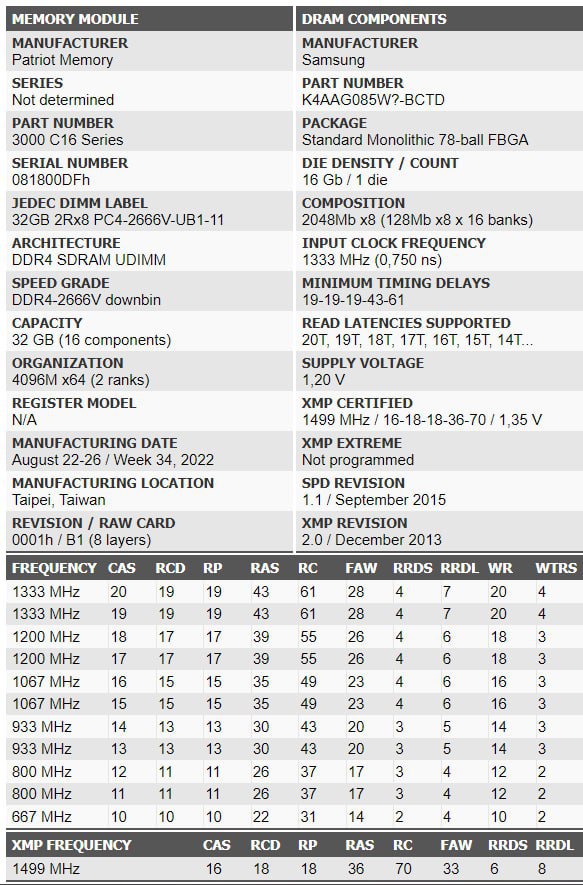

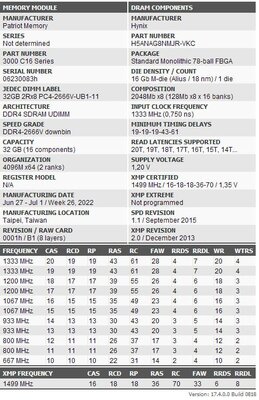

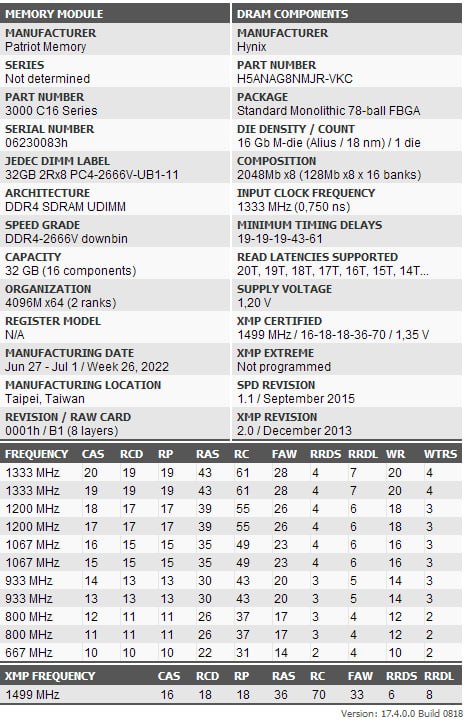

Подскажите. Год назад по оверпрайсу (когда сво началось) в магазине взял Patriot Viper Steel 3000МГц 32ГБ (PVS432G300C6), там самсунги и на XMP завелся без проблем, все тесты пройдены.
А на днях с рук взял точно такую же планку, в пару - она на два месяца раньше сделана, но там Hynix какой-то, и эта планка при включении XMP в HCI Memtest почти сразу ошибки копит. На дефолтных 2666МГц проблем нет.
Что это за Hynix, и мне ничего не светит для этой пары, оставить их на 2666МГц работать? Надеялся, что они одинаковые окажутся, и в XMP смогут работать, иначе взял бы бюджетную серию без радиаторов и без XMP.
Будет работать на серваке с интелом i5-12500, но стабильность тестирую на B450 и 5600X.


Вложения:
photo_2023-08-24_09-24-57.jpg [ 134.71 КБ | Просмотров: 710 ]
photo_2023-08-24_09-25-01.jpg [ 100.61 КБ | Просмотров: 710 ]
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Analog писал(а):
Что это за Hynix, и мне ничего не светит для этой пары, оставить их на 2666МГц работать?

Чипы не гоночные.
Гонял такие двуранги зеленки ECC, ехали 3200CL16 GDM 1.33V https://forums.overclockers.ru/download ... &mode=view

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  npa4ka

Member
Предупреждение
Статус: В сети
Регистрация: 09.09.2012
Analog писал(а):
Будет работать на серваке с интелом i5-12500,

Может на интеле и заведётся в xmp, как знать

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 4х16 ГБ A-die | RX 9070 XT Aorus

  GFK

Member
Статус: Не в сети
Регистрация: 09.12.2020
Фото: 4
npa4ka писал(а):
Там скорее всего H8D, судя по отзывам, но не исключена лотерея.

usr721 писал(а):
Если чипы будут H8D, что наиболее вероятно

usr721 писал(а):
В общем, посмотрите хотя бы стикер на предмет определения чипов.

npa4ka
usr721
Что именно в стикере смотреть?
Какие должны быть буквы/цифры для H8D или для других возможных чипов?
Дата производства пишется на этой памияти?

_________________
5700G • ASRock B450 Gaming K4 • Crucial Ballistix DDR4 8GBx2@3800 CL16 • Gigabyte RTX4070 Windforce OC 12G • WD Black SN750 1TB

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
GFK
Код:
Код Kingston имеет такой вид: DPMM16A1823

Под выделенной жирным буквой закодирован производитель. H = Hynix, M = Micron и S = Samsung.
Следующие две цифры информируют нас о количестве рангов. 08 = одноранговая, 16 = двуранговая.
Затем идёт месяц изготовления. 1-9, A, B, C.
И следующие 2 цифры – год изготовления.
Итак, в нашем примере мы имеем двуранговую память на чипах Micron, произведённую в октябре 2018.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  ricky_spanish

Member
Статус: Не в сети
Регистрация: 15.11.2013
Откуда: Санкт-Петербург
Фото: 12
на сколько страшно, если тестмем5 за пару часов находит 2-3 ошибки? можно оставлять или нужно в идеал?

_________________
ryzen 5700x3d, msi b450 a-pro, rtx4070ti, 32gb patriot (4x8) 3600, платиновый 1000w

  npa4ka

Member
Предупреждение
Статус: В сети
Регистрация: 09.09.2012
ricky_spanish ошибок быть не должно вообще

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 4х16 ГБ A-die | RX 9070 XT Aorus

  Analog

Member
Статус: Не в сети
Регистрация: 24.05.2006
Откуда: Москва
npa4ka писал(а):
Может на интеле и заведётся в xmp, как знать

Так и получилось. Эта же планка в xmp на интеле в том же тесте ошибок не дала. Вот это рандом..
  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
Analog писал(а):
Так и получилось. Эта же планка в xmp на интеле в том же тесте ошибок не дала. Вот это рандом..

Ну почему рандом. XMP и записываются под интел

Добавлено спустя 3 минуты 11 секунд:
Ребят, кто помнит, какие напряжения отвечают за стабилизацию фабрики выше 1900? Хочу ещё раз попробовать настроить 2000, старт есть, WHEA мало. Помимо PLL1.8 и SoC что-то ещё крутят? Вылетело из головы

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Castlesairus писал(а):
Помимо PLL1.8 и SoC что-то ещё крутят?

VDDG

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Castlesairus писал(а):
Помимо PLL1.8 и SoC что-то ещё крутят?

Зависит от платы, конкретно от реализации линии питания pll. У меня на плате MSI более стабильное питание 1.8V чем на Asrock, и на ней хоть обкрутись - что есть, то есть и лучше не будет. На асроке - повышением напр. на 1.8 можно стабилизировать IF 2000, но придется компенсировать Clock stretching целевым напряжением ядер - т.к. VDD 1.8 это общее для всех PLL. В идеале, неплохо было бы иметь контроль над только питанием драйверов SerDes VIFOP (Data Transmit), или питания Vref SerDes PLL (Clock Transmit), а что на самом деле запитывает VDDG одному Naffziger-у известно ))

_________________
PJVol @OCN, Anandtech

  NSLK

Member
Статус: Не в сети
Регистрация: 12.07.2010

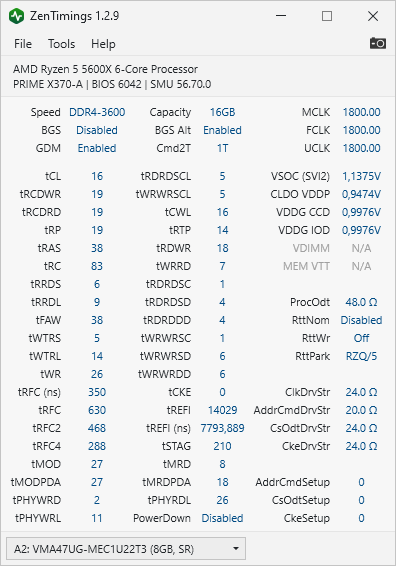

Здравствуйте, подскажите что еще желательно поменять, Vdimm 1.36, Vsoc 1.1 пробовал 1.05 комп не стартует
Вложение:
01.jpg [ 64.64 КБ | Просмотров: 311 ]


  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
NSLK писал(а):
Здравствуйте, подскажите что еще желательно поменять

trrds 4 trtp 6-8 twr 12-16

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  NSLK

Member
Статус: Не в сети
Регистрация: 12.07.2010
Remarc писал(а):
trrds 4 trtp 6-8 twr 12-16

Также ProcOdt снизил, в TM5 прогнал на простом конфиге, потом на экстриме еще проверю, пока так оставлю
Вложение:
02.jpg [ 60.32 КБ | Просмотров: 286 ]


  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
usr721 писал(а):
VDDG

Спасибо

Добавлено спустя 2 минуты 7 секунд:
vol2008 писал(а):
Зависит от платы, конкретно от реализации линии питания pll. У меня на плате MSI более стабильное питание 1.8V чем на Asrock, и на ней хоть обкрутись - что есть, то есть и лучше не будет. На асроке - повышением напр. на 1.8 можно стабилизировать IF 2000, но придется компенсировать Clock stretching целевым напряжением ядер - т.к. VDD 1.8 это общее для всех PLL. В идеале, неплохо было бы иметь контроль над только питанием драйверов SerDes VIFOP (Data Transmit), или питания Vref SerDes PLL (Clock Transmit), а что на самом деле запитывает VDDG одному Naffziger-у известно ))

Честно, хз, как реализованы линии питания pll на моей гиге) :?: Да и слышу я обо всём вышеописанном впервые) :shock:

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  LexaZamPoTex

Junior
Статус: Не в сети
Регистрация: 11.01.2023
Добрый вечер.
Настраивал память Nanya Technology С-die 1 rank.
Какие параметры можно скорректировать?
Вложение:
ZenTimings_Screenshot.png [ 33.54 КБ | Просмотров: 222 ]

_________________
R5 5600x | prime x370-a |VMA47UG-MEC1U22T3 x2 |

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Castlesairus
Я также без понятия как именно они реализованы, знаю по опыту работы фабрики 5600X на обеих платах. А насчет что "крутить", причины нестабильной фабрики - тема гипер-сложная и если на понятном языке, то ошибки, даже скорректрированные, означают что достигнут предел пропускной способности линий IFOP для данного типа SerDes на данном субстрате, и все эти чудо-манипуляции с напряжениеми - беспонтовая возня. Точка.

_________________
PJVol @OCN, Anandtech

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35566 • Страница 1565 из 1779 • <  1 ... 1562  1563  1564  1565  1566  1567  1568 ... 1779  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: alex2307, ashap88, baribalbear, Gukar, L1yod, selishim и гости: 14

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
