Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
GlokMMC писал(а):
npa4ka писал(а):
Не смущают тайминги AddrCmdSetup, CsOdtSetup, CkeSetup ставшие равными 60?
tRP ни при чём

А что не так в 60?
Я из вообще не трогал, до момента пока не запускалось. После tRP 20, стало запускаться хотя бы.

Если стабильно, то ок. Лучше их тогда зафиксируй, ибо при следующем вкл ПК они могут в 0 вернуться и снова будут ошибки. Скорее всего достаточно только AddrCmdSetup зафиксить 56-60

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  GlokMMC

Member
Статус: Не в сети
Регистрация: 29.06.2008
Фото: 82
npa4ka писал(а):
Если стабильно, то ок. Лучше их тогда зафиксируй, ибо при следующем вкл ПК они могут в 0 вернуться и снова будут ошибки. Скорее всего достаточно только AddrCmdSetup зафиксить 56-60

А за что отвечает эта группа? Каких значений добиваться?
Что можно понизить в данном случае?
70785

_________________
|R5 5600x\ |GIGABYTE B550 AORUS ELITE V2\ |AARDWOLF PROXIMA 565\ |FURY Renegade 2x16 3733 16-16-20-36-58\ |RX580\ |Chieftec Proton 600W\

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
GlokMMC первички, как говорилось изначально, rfc ~440, wtrl 10, rtp 6, sd и dd 5.
Также выставил бы CLDO VDDP 0.9V, VDDG CCD 0.95V, vSOC 1.1V.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  GlokMMC

Member
Статус: Не в сети
Регистрация: 29.06.2008
Фото: 82
usr721 писал(а):
первички, как говорилось изначально, rfc ~440, wtrl 10, rtp 6, sd и dd 5.
Также выставил бы CLDO VDDP 0.9V, VDDG CCD 0.95V, vSOC 1.1V.

Вроде работает так.

70786

_________________
|R5 5600x\ |GIGABYTE B550 AORUS ELITE V2\ |AARDWOLF PROXIMA 565\ |FURY Renegade 2x16 3733 16-16-20-36-58\ |RX580\ |Chieftec Proton 600W\

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
GlokMMC писал(а):
А за что отвечает эта группа?

Точно не отвечу, но вообще за так называемый setup time. По сути это сдвиг сигнала внутри такта 1T, насколько я понял
GlokMMC писал(а):
Каких значений добиваться?

Стабильных

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
GlokMMC

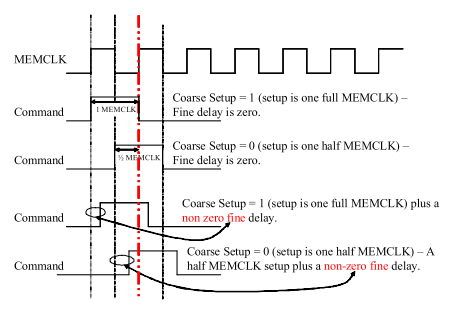

Задержка управляющих сигналов DDR PHY - DFI address, chip_select/odt, clock_enable по отношению к DQS в UI (пол-такта MCLK)
Шесть значащих битов (0-63):
5-й бит (coarse grain) - половина или целый такт MCLK
4-0 биты (fine grain) - доп. кол-во 1/32-x UI

_________________
PJVol @OCN, Anandtech

  GlokMMC

Member
Статус: Не в сети
Регистрация: 29.06.2008
Фото: 82
vol2008 писал(а):
Задержка управляющих сигналов DDR PHY - DFI address, chip_select/odt, clock_enable по отношению к DQS в UI (пол-такта MCLK)
Шесть значащих битов (0-63):
5-й бит (coarse grain) - половина или целый такт MCLK
4-0 биты (fine grain) - доп. кол-во 1/32-x UI

А попроще есть объяснение?

_________________
|R5 5600x\ |GIGABYTE B550 AORUS ELITE V2\ |AARDWOLF PROXIMA 565\ |FURY Renegade 2x16 3733 16-16-20-36-58\ |RX580\ |Chieftec Proton 600W\

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
GlokMMC
А зачем вообще тогда лезть в тайминги DFI, если нужно объяснение попроще?

_________________
PJVol @OCN, Anandtech

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
vol2008 писал(а):
А зачем вообще тогда лезть в тайминги DFI, если нужно объяснение попроще?

ты ему выдержку из даташита написал,а что оно делает простыми словами не пояснил

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Jeton

Advanced member
Статус: Не в сети
Регистрация: 06.12.2010
Откуда: Сыктывкар
Фото: 12
Geil ORION 32Gb. GOG432GB3200C16BDC
Пнул лениво только частоту до 3600, остальное по XMP профилю
3600Mhz 16-20-20-40
#77

Брал в ДэНс за 6300р.

_________________
Ryzen7 3700PRO/ MSI X570GP/ 32Gb/ RX580 / 970EVO+ 500Gb*2 / 4k

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Jeton это с отключенным TSME?

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Jeton

Advanced member
Статус: Не в сети
Регистрация: 06.12.2010
Откуда: Сыктывкар
Фото: 12
usr721 писал(а):
Jeton это с отключенным TSME?

Это полный сток, без разгона проца и чего-либо еще. Тонкой настройкой займусь позже (если будет настроение )))

Проверил.
С включенным TSME крашится драйвер ВК
С отключенным все норм
Было в авто.

_________________
Ryzen7 3700PRO/ MSI X570GP/ 32Gb/ RX580 / 970EVO+ 500Gb*2 / 4k

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Remarc писал(а):
ты ему выдержку из даташита написал,а что оно делает простыми словами не пояснил

Нет у меня никаких даташитов. Есть формулы в (PPR для 17h) конвертации этих трех таймингов в тайминги PHY, и есть ни к чему не обязывающая в этом контексте спецификация DFI 3.0, описывающая управляющие сигналы address, cs, odt и cke
Вложение:
CA Phy programming.png
CA Phy programming.png [ 35.72 КБ | Просмотров: 910 ]

Касаемо "что оно делает" - в смысле, не пояснил? Что такое "setup time" ? Вообще это как бы азбука... Гугл в помощь, если чо. Ну или вот:

https://vlsiuniverse.blogspot.com/2013/ ... lysis.html

_________________
PJVol @OCN, Anandtech

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
vol2008 писал(а):
Касаемо "что оно делает" - в смысле, не пояснил? Что такое "setup time" ? Вообще это как бы азбука... Гугл в помощь, если чо.

вообще-то мы в этой ветке для помощи друг другу,если с каждым вопросом посылать в гугл (даже не в шапку темы),тогда пользы от ветки будет 0
п.с. для кого-то это азбука,а для кого-то матан :-)

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  GlokMMC

Member
Статус: Не в сети
Регистрация: 29.06.2008
Фото: 82
Тут есть что подправить? TM5 при tRC58 ошибки выдаёт.
70812

_________________
|R5 5600x\ |GIGABYTE B550 AORUS ELITE V2\ |AARDWOLF PROXIMA 565\ |FURY Renegade 2x16 3733 16-16-20-36-58\ |RX580\ |Chieftec Proton 600W\

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
GlokMMC разве что RCD 20 и RAS 40 попробовать. Ну и WTRL можно сразу 10 выставить.
А так, уже норм и даже SCL 2 держит, как я понимаю.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 22.09.2023 18:51, всего редактировалось 1 раз.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
GlokMMC ещё WTRS/L попробуй 3/6, ток прогони бенчи (фотоворкс, тест памяти аиды, winrar), будет ли толк - не у всех есть улучшение

Добавлено спустя 2 минуты 55 секунд:
GlokMMC Ах да, раз у тебя GDM=off, советую выставить tCL=17, tCWL=16, (может даже tCL=15, tCWL=14, но вряд ли поедет и придётся напряжение повысить сильно) tRDWR=9, tWRRD=3
После этих настроек тайминг tPHYRDL скорее всего станет равен 26, что улучшит латенси, и к тому же сможешь снизить напряжение

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Remarc писал(а):
вообще-то мы в этой ветке для помощи друг другу,если с каждым вопросом посылать в гугл (даже не в шапку темы),тогда пользы от ветки будет 0
п.с. для кого-то это азбука,а для кого-то матан

Вообщем согласен, и сам стараюсь по возможности туда не отсылать :)
Единственно в данном конкретном случае эта отсылка подразумевала, что "простого пояснения" нет.

_________________
PJVol @OCN, Anandtech

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
npa4ka писал(а):
может даже tCL=15, tCWL=14, но вряд ли поедет и придётся напряжение повысить сильно

Поедет без проблем, но при 1,5+ :)
CL17 :ok:

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Kuwabara

Member
Статус: Не в сети
Регистрация: 21.05.2008
usr721 писал(а):
CL17

Поробуй CL 16.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1574 из 1778 • <  1 ... 1571  1572  1573  1574  1575  1576  1577 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: CrackerVakulin, Google [Bot], maksover и гости: 16

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
