Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
last_trip 3800CL15@1.45V поедет большинство модулей, подобным вашим.
#77

Только лучше начинать с более ровных первичек - 15-15-15-15-30 45, RFC 304 (160 ns) и SCL 3. ProcODT 28-34.
Это уже будет больше, чем требуется системе с 3Д процем.

Добавлено спустя 3 минуты 56 секунд:
Указывайте напряжение vDIMM тк с упоротых досок Асус оно, как правило, не считывается.

Добавлено спустя 8 минут 43 секунды:
У вас 4 модуля, сразу не заметил.
В таком случае все несколько сложнее)) Сделал бы лайтовые 3800CL16 и забил https://i.imgur.com/sRPmnFd.png

Добавлено спустя 2 минуты 28 секунд:
Сперва проверьте, держит ли стабильно вообще шина 3800.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 24.09.2023 14:33, всего редактировалось 1 раз.

  last_trip

Junior
Статус: Не в сети
Регистрация: 01.10.2016
Откуда: Msc
usr721 напруга 1.45 на памяти, первички и стоят 15, но GDM сбрасывает tCL до 16
  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
last_trip писал(а):
Стоит ли вообще париться из-за этого, учитывая, что проц X3D?

Бессмысленное занятие. Я разницу только с джедек 2400 увидел, и то не критичную. Ставь 3600 сл16 и забей.

Добавлено спустя 1 минуту 8 секунд:
https://youtu.be/rLUZYiLP8_I?t=3

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  last_trip

Junior
Статус: Не в сети
Регистрация: 01.10.2016
Откуда: Msc
usr721 писал(а):
Сделал бы лайтовые 3800CL16 и забил https://i.imgur.com/sRPmnFd.png
смущает то, что на ваших лайтовых цифры в синтетике лучше моих затянутых.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
last_trip это норм, просто проц APU и даже 4 микроновские зеленки будут ехать в Аиде быстрее.

Запись особо выше у вас не будет из-за строения самого проца.
Однако если сильно зачем-то хочется, просто выставьте RCDWR 8, станет повыше))

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 24.09.2023 17:12, всего редактировалось 1 раз.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
last_trip писал(а):
отсутствие прогресса в CB23

CB23 инертен к настройкам памяти

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
last_trip писал(а):
С настройками сопротивлений из калькулятора стартануть без GDM не получилось. На более низких вольтажах (как по памяти, так и остальным) запуститься не получилось. ProcODT и Rtt параметры в сейчас в Авто

можешь попробовать вариант отключения GDM от i2hard (из шапки этой ветки): https://imgbb.su/image/01t3px

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
michernov писал(а):
от i2hard

Они лишь когда-то перевели общеизвестный гайд https://github.com/integralfx/MemTestHe ... 20Guide.md

Кстати, именно так когда-то у меня и поехало DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #17930628
Тогда сам довольно долго колупался, в итоге 4 микрона в режиме 4000CL17 GDM-OFF+CR1 поехали стабильно именно при 60-20-20-24 и 63 допах, а также чрезмерно высоком напряжении (1.55).

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
usr721 писал(а):
а также чрезмерно высоком напряжении (1.55)

ну, такое высокое на память ТС не понадобится, а вот вольтаж 1.8v для 4-х планок надо будет поднять как у тебя на скрине до 1.840-1.850v..

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
michernov писал(а):
ну, такое высокое на память ТС не понадобится

Разумеется тк там 4000, что для 4 модулей в таком режиме гораздо сложнее для КП, чем 3800. По крайней мере, когда речь идет о микронах.
Бидаи вообще по-моему в таком режиме будет сложно даже запустить, не то что куда-то ехать… Так, мне на 450-ой Мортире, помню, это не удавалось.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 25.09.2023 8:33, всего редактировалось 3 раз(а).

  Vasiliy_Golt

Junior
Статус: Не в сети
Регистрация: 27.11.2021
Добрый вечер!

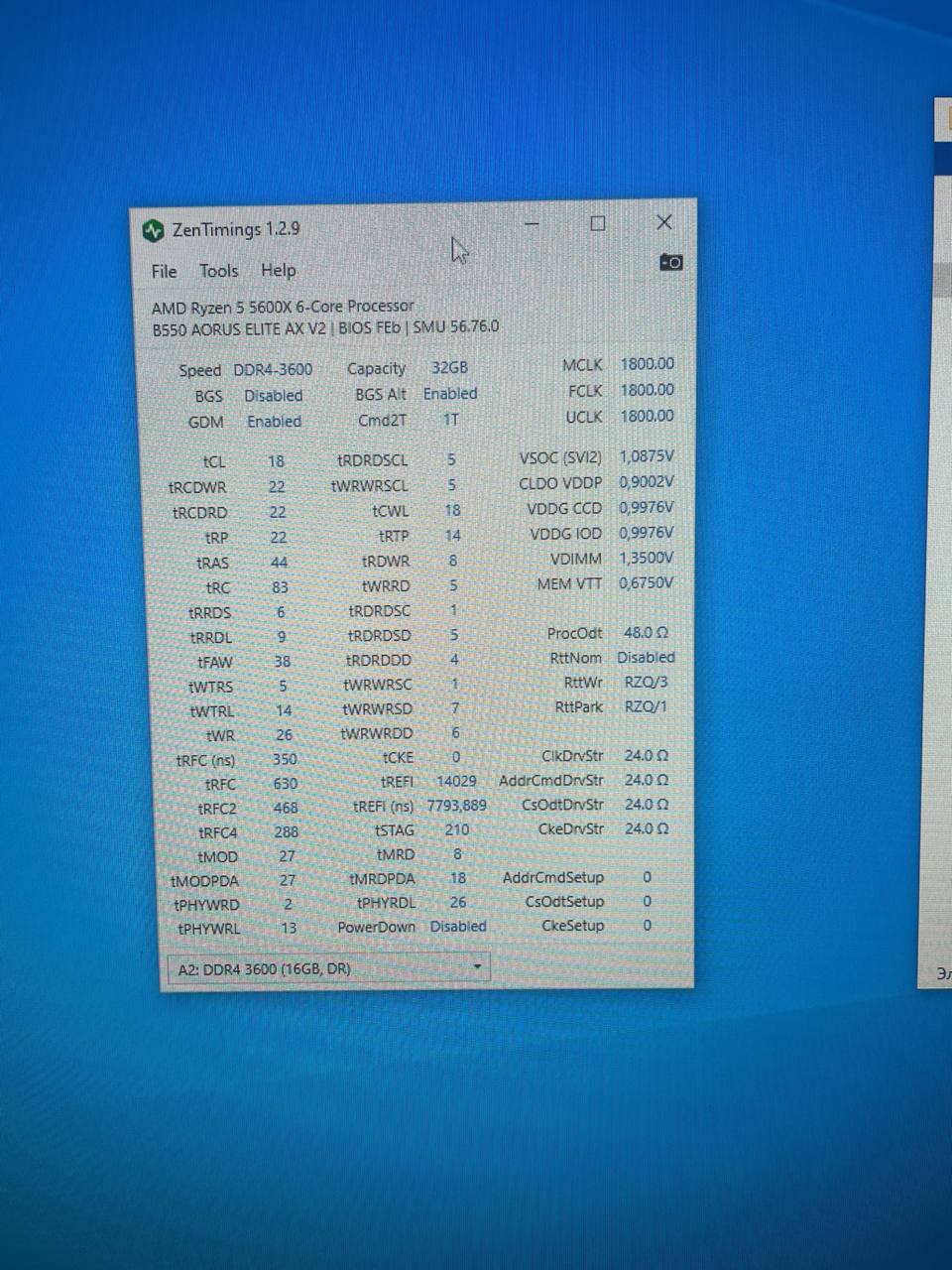

Вложение:
IMG_20230924_200154_988.jpg [ 145.05 КБ | Просмотров: 740 ]

Adata xpg d45g 2x16 3600 (18-22-22) samsung d-die 2 rank.
Подскажите, если без обдува к чему стремиться в плане частоты и первичных таймингов? И какое на постоянку адекватное напряжение? Заранее спасибо.
  last_trip

Junior
Статус: Не в сети
Регистрация: 01.10.2016
Откуда: Msc
usr721 меня напрягает задержка 65+ при моих таймингах. Где ни посмотрю - при таймингах и железе хуже цифры задержки в районе 55нс, у меня уже крыша едет.
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Vasiliy_Golt 3733/3800 gdm-on 18-21-21-39-60 примерно

Добавлено спустя 34 секунды:
last_trip делай в безопасном режиме винды

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  last_trip

Junior
Статус: Не в сети
Регистрация: 01.10.2016
Откуда: Msc
npa4ka писал(а):
last_trip делай в безопасном режиме винды

59нс в безопасном, всё равно дофига
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
last_trip ну показатели чтения у тебя норм вроде, латенси ещё чуть выиграешь, если сделаешь gdm=off

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
npa4ka писал(а):
То, что мы сдвигаем команду к примеру на 1 такт, не значит, что каждый тик команды растягивается на указанный сдвиг

Так и есть, в режиме 2T контроллер именно "растягивает" ее на два такта, а не сдвигает на один, увеличивая при этом setup-hold окно в два раза. Но тайминги cs/odt/cke при этом вроде как не должны меняться (только A0-A17)

Но вообще, этот Command Rate - мутная тема ), в спецификации DDR нет такого понятия - чисто самодеятельность КП. Хз, зачем он поддерживается современными процами, когда есть Gear Down Mode, который не зависит от КП и является стандартом Jedec.

_________________
PJVol @OCN, Anandtech

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
vol2008 писал(а):
Хз, зачем он поддерживается современными процами

Ну как это зачем? Выжать крупицу производительности, конечно, чтобы не посрамить себя перед конкурентом

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
vol2008 кстати, вот чуть выше упоминалось - на апушках попугаи в Аиде при тех же таймингах заметно выше, чем у обычных зенов.
Это особенность их КП?

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Vasiliy_Golt

Junior
Статус: Не в сети
Регистрация: 27.11.2021
npa4ka писал(а):
Vasiliy_Golt 3733/3800 gdm-on 18-21-21-39-60 примерно

Добавлено спустя 34 секунды:
last_trip делай в безопасном режиме винды


npa4ka вы бы на моём месте максимальный вольтаж на планки сколько выставляли на постоянку без обдува?
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Vasiliy_Golt писал(а):
npa4ka вы бы на моём месте максимальный вольтаж на планки сколько выставляли на постоянку без обдува?

От конкретных чипов сильно зависит. В целом 1.4 примерно, мож чуть выше если бы оно того стоило

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1576 из 1778 • <  1 ... 1573  1574  1575  1576  1577  1578  1579 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Bigsun, Mishel и гости: 15

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
