  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
last_trip писал(а):
59нс в безопасном, всё равно дофига

Отключите на всякий случай TSME в BIOS вручную.
Отключите сетку и выгрузите весь необязательный софт, обождите пару минут.
Должно быть как у всех, никаких тайных опций здесь нет, насколько я знаю.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  vol2008

Member
Предупреждение Предупреждение
Статус: В сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
usr721
Компромис в скорости/надежности передачи данных через орг.субстрат. КП апушек отличается лишь поддержкой LPDDR.

_________________
PJVol @OCN, Anandtech

  Vasiliy_Golt

Junior
Статус: Не в сети
Регистрация: 27.11.2021
npa4ka писал(а):
Vasiliy_Golt писал(а):
npa4ka вы бы на моём месте максимальный вольтаж на планки сколько выставляли на постоянку без обдува?

От конкретных чипов сильно зависит. В целом 1.4 примерно, мож чуть выше если бы оно того стоило


Благодарю!
Кстати планки D45G оказались без датчиков температур, что для меня удивительно, вроде не бюджетные.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
vol2008 писал(а):
Компромис в скорости/надежности передачи данных через орг.субстрат.
А версия для гуманитариев существует, почему все же память при прочих равных на апушках быстрее :roll:

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
usr721 писал(а):
почему все же память при прочих равных на апушках быстрее

нужен скрин для сравнения и разбора (может подберу у себя похожий по параметрам).

_________________
https://ibb.co/Sf1jB85

  vol2008

Member
Предупреждение Предупреждение
Статус: В сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
usr721
Каким образом ты обеспечишь "при прочих равных"?))
Для гуманитариев: в CPU и АPU сегменты фабрики, по которым идут данные на чтение/запись памяти,
значительно отличаются по производительности не в пользу СPU.

Добавлено спустя 5 минут 4 секунды:
michernov писал(а):
нужен скрин для сравнения и разбора (

Скрин чего, и какого еще разбора?

_________________
PJVol @OCN, Anandtech

Последний раз редактировалось vol2008 25.09.2023 14:32, всего редактировалось 1 раз.

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
vol2008 писал(а):
Скрин чего

чего покажет (узнаем про равные и прочие).. перепрошился на последний биос, все в авто пока - можно и поиграться с настройками

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
vol2008 писал(а):
Каким образом ты обеспечишь "при прочих равных"?))

Очевидно, имеется в виду равная частота, все тайминги и, соответственно, чипы.

Что еще непосредственно влияет на скорости и задержки памяти, архитектура самого проца?

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  vol2008

Member
Предупреждение Предупреждение
Статус: В сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
usr721
Суть в том, что ты измеряешь произв. ВСЕЙ подсистемы памяти в целом (а не отдельно контроллера памяти или dram модулей), включая интерфейсы, т.е.
CCМ -> IOMS (КП) -> CS (DDR Phy) -> DIMM.
1) В случае CPU участок фабрики CCM -> IOMS, т.е. от CCD к IOD проходит через т.н. орг. субстрат, где ее эффективность на порядок ниже, чем в монолитном кристалле APU.
2) ширина этого линка в APU 2х по сравнению с CPU, но при этом DF-троттлер может менять его разрядность на лету, регулируя потребление.
3) DDR Phy в АPU серьезно оптимизирован (под LPDDR)

Да и вообще, в APU прорва разных сберегаек-оптимизаций, особенно в Cezanne и выше, что также положительно отражается на общей производительности ПП, будучи изначально заточен под BGA исполнение и LPDDR память.

_________________
PJVol @OCN, Anandtech

Последний раз редактировалось vol2008 25.09.2023 16:33, всего редактировалось 2 раз(а).

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
vol2008 думаю, теперь суть уловил и понятнее куда можно погуглить :ok:

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  last_trip

Junior
Статус: Не в сети
Регистрация: 01.10.2016
Откуда: Msc

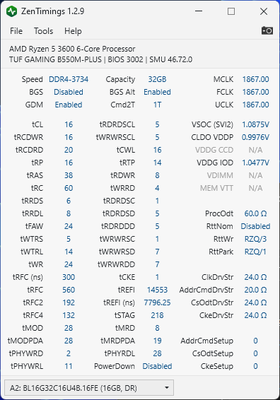

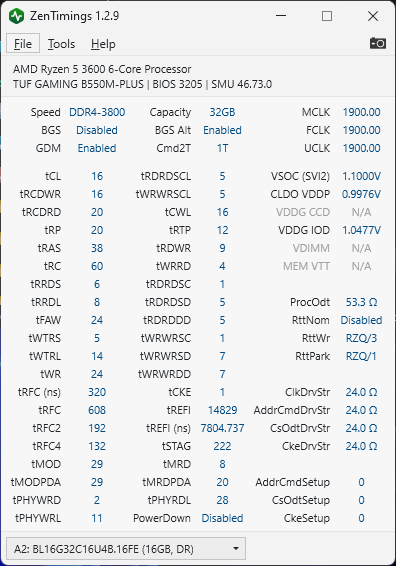

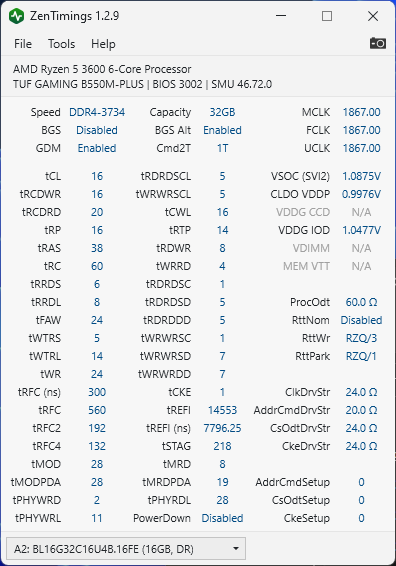

Решил в итоге остановиться на следующих таймингах: https://imgur.com/a/aqkqq9u

Остался вопрос, насколько актуально применять следующие настройки: https://imgur.com/a/nouxKMI ?
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
last_trip писал(а):
насколько актуально применять следующие настройки: https://imgur.com/a/nouxKMI ?

Ни насколько, если всё стабильно

Добавлено спустя 2 минуты 55 секунд:
last_trip писал(а):
Решил в итоге остановиться на следующих таймингах:

Если интересует мнение, то - tRTP=6, RDWR=9, WRRD=3или2

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
usr721 писал(а):
Бидаи вообще по-моему в таком режиме будет сложно даже запустить, не то что куда-то ехать… Так, мне на 450-ой Мортире, помню, это не удавалось

попробовал на последнем биосе (F16f): также запускаются, как и на предстоящем (F13). oт whea спасу как не было, так и нет с 3800 IF1900: https://imgbb.su/image/0PdRwR ; https://imgbb.su/image/0PdC11

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
michernov писал(а):
попробовал на последнем биосе (F16f): также запускаются, как и на предстоящем (F13).

:ok: Смотрю, сейчас в табличке с рекордами есть даже один результат 4066 при CR1, чего ранее не замечал.
Также любопытно, что все результаты 4000 CR1 и выше там только с Патриотами. Я, кажется, пробовал лишь с модулями от ГСкилл 3200CL14.

Вероятно, все же многослойная доска в таких случаях что-то решает, а если еще у нее и т-топология…
Но проверять это лично не собираюсь тк нынешняя 520-я сейчас практически всем устраивает (единственное, cldo_vddp зачем-то зашито в 0.85V и никак не меняется).

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 26.09.2023 6:13, всего редактировалось 1 раз.

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
usr721 писал(а):
нынешняя 520-я бюджетка практически всем устраивает

брал на пробу плату i-формата: патриоты поднимала до 4200 - https://imgbb.su/image/0PiBsl , но пришлось отказаться из-за высокого задирания напруги на память - https://imgbb.su/image/0Piz7E

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
michernov отличные чипы, судя по всему :ok:
А на вашем Мастере разве также не могут ехать?
Что до напряжения, нынешняя Гига тоже, вероятно, его заметно задирает тк в HWINFO оно тоже всегда выше на 4-5 сотых по сравнению с заданным в BIOS. Видимо, они все такие.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 26.09.2023 10:32, всего редактировалось 1 раз.

  dabload

Junior
Статус: Не в сети
Регистрация: 26.09.2023
Всем привет! Вот пробую разогнать свои баллистиксы(Dual Rank, Micron e-die), взяли 3733, но с вольтажем ниже 1.41-1.42 сыпят ошибки в тесте TM5 на конфига Extreme@Anta777. На 3800 вообще старта нету, приходится биос скидывать. Может какие-то тайминги подкрутить для снижения вольтажа? Ну или в целом посоветуете что-то?)
ZenTimings
Вложение:
image_2023-09-26_10-21-15.png [ 55.16 КБ | Просмотров: 532 ]


  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
dabload CL=18 позволит сильно снизить вольтаж, другие тайминги от напряжения не зависят у M8E. Ещё ProcODT пониже сделай, 43 например, тоже может позволить чуть опустить напряжение
Если хочется "попаболь", но максимальный выхлоп и снизить напругу, то - GDM=off, CL=17, CWL=16, RDWR=10, WRRD=5, VDDG=1000mv, CLDO VDDP=900mv, сопротивления CAD BUS 60 20 24 24, если будут ошибки то к этому добавить AddrCmdSetup=56 или 60

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
dabload писал(а):
Всем привет! Вот пробую разогнать свои баллистиксы(Dual Rank, Micron e-die), взяли 3733, но с вольтажем ниже 1.41-1.42 сыпят ошибки в тесте TM5 на конфига Extreme@Anta777. На 3800 вообще старта нету, приходится биос скидывать. Может какие-то тайминги подкрутить для снижения вольтажа? Ну или в целом посоветуете что-то?)

trp 20 trtp 12

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  dabload

Junior
Статус: Не в сети
Регистрация: 26.09.2023
Remarc писал(а):
dabload писал(а):
Всем привет! Вот пробую разогнать свои баллистиксы(Dual Rank, Micron e-die), взяли 3733, но с вольтажем ниже 1.41-1.42 сыпят ошибки в тесте TM5 на конфига Extreme@Anta777. На 3800 вообще старта нету, приходится биос скидывать. Может какие-то тайминги подкрутить для снижения вольтажа? Ну или в целом посоветуете что-то?)

trp 20 trtp 12


Короче, я обновил биос, и комп снова стал заводиться на частоте 3800, но у меня комплект тугой какой-то, и на этой частоте он работает при вольтаже 1.44. Правда в ТМ5 на экстрим пресете выскочила одна ошибка, сейчас попробую поставить твои тайминги, и вольтаж немного выше сделать.
Вложение:
image_2023-09-26_12-09-30.png [ 59.86 КБ | Просмотров: 477 ]


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1577 из 1778 • <  1 ... 1574  1575  1576  1577  1578  1579  1580 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: IDimm и гости: 13

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
