Например, tCL равно 36, тогда tCWL можно установить на 34 или 32.
tRDRD_sg и tWRWR_sg
В зависимости от частоты значение конституции разное, но в некоторых случаях tWRWR_sg может быть ниже tRDRD_sg. Взяв за пример частоту 6666 МГц, минимальное значение tRDRD_sg равно 12, а минимальное значение tWRWR_sg равно 9. Ниже приведены ссылки на каждое предельное значение частоты (первое — tRDRD_sg, второе — tWRWR_sg) 6600 МГц: 12–9, 6666 МГц: 12–9, 6800 МГц: 12–12, 7000 МГц: 12–12, 7200 МГц: 14–14 , 7400МГц: 14-14, 7466МГц: 14-14.
Последний раз редактировалось 2500K_2 19.10.2022 19:45, всего редактировалось 1 раз.
pakhtunov Если будет что ценное куратор соберет под один из спойлеров в шапку.
tWRRD_sg и tWRRD_dg
tWRRD_sg и tWRRD_dg могут использоваться для управления tWTR_L и tWTR. Например, при частоте 6666 1T 28 37 37 28 минимальное значение этого параметра равно 54 42, а при частоте 7200 2T 30 40 40 28 минимальное значение этого параметра равно 58 46. Пожалуйста, сделайте разумные настройки в соответствии с различными системами и частотами.
tWR
Этот параметр каждый раз прибавляется или вычитается до 6, а минимум равен 48. Например: 48, 54, 60, 66, 72, 78, 84.
Вот интересно что пишет что мин twr 48 и trtp 12/ Но тут же упоминает что tcke - 4 и rdrd/wrwr_dg - 7 мин
Сигнал ддр5
Из-за проблемы с уровнем сигнала, вызванной высокой частотой памяти DDR5, все материнские платы, поддерживающие DDR5, были изменены на слоты памяти SMT.Большинство предыдущих материнских плат были вставлены PIN-кодом, но есть также небольшое количество материнских плат со слотами памяти SMT. Из-за проблемы с уровнем сигнала (чем выше частота, тем слабее сигнал, уровень сигнала материнской платы 4DIMM слабее, чем у 2DIMM, и достижимая частота будет слабее, чем у 2DIMM), поэтому вам необходимо обратить внимание на чистота слотов памяти и чистота золотых пальцев памяти.Если обнаружены посторонние предметы или если он не чистый, пожалуйста, очистите его (вы можете использовать щетку и чистый спирт для очистки слота памяти и использовать резиновый сассафрас для очистить память от золотых пальцев), что может помочь стабильности ОС. В особой ситуации с текущим ЦП Intel используйте специальный крепеж LGA17XX, не рекомендуется использовать крепеж LGA115X, который может обеспечить безопасность и рассеивание тепла ЦП. И, пожалуйста, обеспечьте разумное давление для контактного давления между холодной головкой и процессором и не затягивайте винты слишком сильно! ! ! Это может быть вызвано изгибом платы процессора или отказом свечения канала памяти! ! ! ! Также убедитесь, что печатная плата материнской платы не согнута или что на материнскую плату не давит тяжелый предмет, что может вызвать проблемы с сигналом проводки SMT и привести к плохому эффекту разгона. Вот точка знаний, которая может повлиять на OC памяти DDR5.Обратите внимание, что источник питания ЦП 8PIN составляет 5 В, и более низкий источник питания может привести к сбою памяти в OC или не включаться, или эффект OC не хороший
Печатные платы ддр5
Для печатной платы DDR5 V07 V09 V1.0, упомянутой в начале, V07 V09 V1.0 представляет собой версию печатной платы.В настоящее время преобладают более оптимизированные V09 и V1.0.В настоящее время большая часть памяти High XMP DDR5 представляет собой печатную плату V09. , и некоторые из них могут быть печатной платой V07, зеленые полосы в основном являются печатной платой V07. Печатная плата V07 и V09 также может иметь определенный верхний предел частоты OC, так что это также точка знаний, обратите внимание. Обратите
Мистер Лин ( бивасепивец ) рекомендует водоблок прокрутить на 90 град. Может измениться температрура на алдере изза смещенного "горячего" центра. Не всегда помогает но проверить стоит пишет.
1
1. Отключение ECORE может помочь улучшить IMC и получить более высокую частоту разгона и стабильность разгона.Разгон DDR5 12-го поколения также имеет характеристики других Intel gen xx TH ранее.Чрезмерная частота процессора и частота RING могут Это приводит к нестабильности OC памяти и невозможности получить более высокую частоту, поэтому, когда память не может быть отлажена и не может быть стабилизирована, пожалуйста, установите частоту ЦП и частоту RING на AUTO для устранения неполадок, что может помочь какой-то степени. Температура памяти и температура ЦП также будут бросать вызов верхнему пределу и стабильности памяти OC, поэтому обратите внимание на температуру, чтобы обеспечить стабильность OC, а когда параметры памяти более жесткие и низкие, для обеспечения памяти OC требуется более низкая температура.
2
2. При первом выполнении разгона памяти DDR5 изначально рекомендуется выбрать подходящую частоту для привычной работы и иметь общее представление о железе на руках.Просьба не ставить самовольно чужие параметры или архив! ! ! (Любая аппаратная система неизвестна!!!! Нет абсолютного!!!!) Давайте возьмем в качестве примера частоту 6400 МГц для частиц памяти Hynix (обратите внимание, что магниевый свет будет особенно сложным, пожалуйста, выберите уменьшение частоты), мы можем сначала выбрать подходящий. Установите tCL, tRCD и tRP, например, 36 44 44 (дружественный и стабильный для частиц Hynix).В настоящее время мы сначала устанавливаем IMC VSA, IMC VDDQ и IMC VDD2 на AUTO, и фиксируем напряжение памяти и памяти VDDQ.Например синхронизация 1.4В, второй и третий параметры АВТО, а потом выполняется тест стабильности памяти (рекомендуемые инструменты MT5.0, Ramtest, TM5 1us). Если сообщается об ошибке, мы отдаем приоритет увеличению или уменьшению напряжения памяти (обычно увеличение напряжения).Если сообщение об ошибке продолжает появляться, вторым соображением является CPU VDDQ, третьим соображением является VDD2 и четвертым вниманием является увеличение или уменьшение напряжения ЦП VSA. При нормальных обстоятельствах требование к напряжению IMC: CPU VDDQ > CPU VDD2 > CPU VSA.Когда второй и третий параметры установлены на AUTO, тест памяти может быть стабильно пройден в настоящее время, и параметры могут быть изменены постепенно (см. предыдущую память странице параметров), чтобы уменьшить максимально возможное количество неизвестных ошибок и нестабильности памяти. Если после изменения параметров возникает ошибка, выполните описанный выше цикл напряжения, чтобы внести изменения, пока они не стабилизируются. После определенного знакомства рекомендуется сначала попробовать Songshen для более высоких частот (например, 6800 МГц, 7000 МГц, 7200 МГц) (Примечание: частота памяти материнской платы 4DIMM слабее, чем материнская плата 2DIMM).Система памяти, система IMC, оптимизация материнской платы и т. д. . Эти неопределенности будут указывать на то, что чем выше частота, тем труднее ее стабилизировать, поэтому, пожалуйста, наберитесь терпения, чтобы попытаться отладить для достижения идеальной частоты (нет абсолютной ошибки теста стабильности памяти, она может сказать вам, где проблема есть, наберитесь терпения).
3
3. Небольшие подсказки: в качестве примера возьмем две материнские платы MSI, MSI Z690 UNIFY ITX (UI) и MSI Z690 UNIFY X (UX). Проход AB двух материнских плат, функция пользовательского интерфейса заключается в том, что проход A сильнее, чем проход B, а функция UX заключается в том, что проход B сильнее, чем проход A (Примечание: разные материнские платы будут отличаться в зависимости от других брендов , пожалуйста, определите, какой канал сильнее). Затем мы можем использовать быстрый метод, чтобы определить, где находится верхний предел двойного прохода IMC. Например, мы можем напрямую увидеть, насколько B-проход (слабый слот) пользовательского интерфейса может быть включен. Мы устанавливаем его на G2, X100 или X133 (различные процессоры имеют некоторые X100 Easy для загрузки, некоторые X133 легко загружаются, пожалуйста, попробуйте), напряжение IMC AUTO, напряжение памяти 1,4 В или 1,45 В может быть. Установите первую временную последовательность 40 50 50, остальные параметры AUTO, можно выбрать сколько стартовать с 6800 и попробовать запустить максимум.Например, максимальный запуск 7000MHz, тогда предел двойного прохода почти 7000MHz, т.к. Предельная частота слабого слота определяет верхний предел двойного прохода. То же самое верно и для UX, выберите A pass, чтобы увидеть максимальную частоту загрузки. Конечно, UI также должен видеть проход A, а UX — видеть проход B, потому что вы можете примерно понять предельную частоту IMC этого процессора под сильным слотом. Помните, что метод вставки сильной и слабой памяти заключается в том, что сильная память вставляется в слабый слот, а слабая память вставляется в сильный слот.Выбор сильной и слабой памяти можно выбрать, комбинируя жареного цыпленка и самую высокую частоту ботинка.
4
4.Обратите внимание, что напряжение каждого IMC регулируется в соответствии с тестом.Некоторые процессоры имеют лучшее сопротивление напряжению IMC и могут работать с более высокими напряжениями.В нормальных условиях CPU VSA 1,45 В может работать почти на любой частоте и может потребоваться в некоторых конкретных случаях. случаях.Под давлением до 1,5В, например при включении на особо высокой частоте. Для CPU VDDQ в большинстве случаев достаточно 1,5В, иногда может потребоваться 1,51В, 1,52В, не рекомендуется превышать 1,55В. CPU VDD2 не рекомендуется превышать 1,45 В. В большинстве случаев более 1,45 В является побочным эффектом и вызывает нестабильность. При увеличении напряжения ЦП VSA, ЦП VDDQ, ЦП VDD2 вы можете рассмотреть возможность увеличения напряжения AUX, по умолчанию 1,8 В, вы можете увеличить его до 1,85 В (Примечание: оно может превышать 1,85 В, но 1,85 В достаточно в большинстве случаев) напряжение AUX может помочь получить более стабильное напряжение ЦП VSA, ЦП VDDQ.
5
5. Пожалуйста, обратите внимание на напряжение памяти, память не выдерживает напряжения (нельзя включить высокое напряжение или напряжение не может стабилизироваться выше определенного напряжения) не означает, что память не годится! ! ! ! Например, уровень сопротивления по напряжению у какой-то памяти 1,4хВ, это не значит, что она плохая, некоторые зеленые полоски или другие полоски OC могут гореть на 7400МГц и 7466МГц. Жареный цыпленок также может быть 7000 МГц и 7200 МГц.Хотя параметры свободнее, он действительно может использовать более низкое напряжение для высокочастотной загрузки и жарки цыпленка, но, возможно, не сможет достичь более жесткой синхронизации из-за отсутствия допустимого напряжения. Однако некоторые ЗУ, выдерживающие напряжение 1,5xV, не могут достичь более высоких значений загрузки и жареного цыпленка, например, бут может быть 7400 МГц, а жареный цыпленок не может быть 7200 МГц (независимо от того, как изменены параметры или напряжение), поэтому выдерживает напряжение не высокое равно всем абсолютам. Сопротивление давлению - это только более жесткий и низкий параметр на одной и той же частоте, а сопротивление давлению будет разным на разных частотах. Поэтому каждый щепка имеет свои особенности, и правильно проводить разумную коллокацию и отладку.
6
6. Для напряжения памяти мы возьмем высокочастотный и высоковольтный разгон в качестве примера.В нормальных условиях наши DRAM VDD и DRAM VDDQ являются синхронными напряжениями.Например, если мы вводим DRAM VDD 1,52 В, BIOS автоматически поможет заполняем те же 1.52V для DRAM VDDQ., и в это время напряжение DRAM VPP AUTO (1.8V), а частота памяти 7000MHz 30 40 40 28 (включая модификацию других параметров). Предположим, у нас есть две ситуации, которые нужно решить следующим образом: 1: Если его нельзя включить, но напряжение 1,51в, его можно включить, и он может приготовить курицу, но не может быть полностью стабильным. 2. Можно включить на 7000MHz 32 42 42 28 1.45v Хотим попробовать 7000MHz 30 40 40 28, но не получается включить регулировкой напряжения памяти и напряжения IMC. В настоящее время у нас есть два способа смягчить или решить описанные выше две ситуации: первый способ — разделить DRAM VDD и DRAM VDDQ путем настройки DRAM VDD и DRAM VDDQ. Например, DRAM VDD 1,52 В, DRAM VDDQ 1,49 В (Примечание: в любом случае DRAM VDDQ <= DRAM VDD, обычно разница составляет около 0,05 В, она может быть в пределах 0,05 В или немного выше 0,05 В, разница составляет слишком высокая (может быть нестабильной), чтобы мы могли загрузиться и плавно приготовить курицу. Второй метод, когда первый метод все еще не работает, мы выбираем увеличение напряжения DRAM VPP, нормальный диапазон увеличения находится в пределах 1,8-1,85 В (обратите внимание, что оно может превышать 1,85 В, но в большинстве случаев достаточно 1,85 В). , в этом случае BIOS автоматически увеличит напряжение DRAM VPP до 2,1 В после разгона, за исключением какой-либо конкретной полоски). Сочетание этих двух методов может решить проблему с напряжением памяти большинства карт, но, конечно, это может не помочь, когда оно достигает определенного значения частоты и напряжения.
Последний раз редактировалось 2500K_2 19.10.2022 20:16, всего редактировалось 4 раз(а).
Member
Статус: Не в сети Регистрация: 04.05.2007 Откуда: Москва, ЦАО Фото: 38
2500K_2 писал(а):
tRDRD_sg и tWRWR_sg В зависимости от частоты значение конституции разное, но в некоторых случаях tWRWR_sg может быть ниже tRDRD_sg. Взяв за пример частоту 6666 МГц, минимальное значение tRDRD_sg равно 12, а минимальное значение tWRWR_sg равно 9. Ниже приведены ссылки на каждое предельное значение частоты (первое — tRDRD_sg, второе — tWRWR_sg) 6600 МГц: 12–9, 6666 МГц: 12–9, 6800 МГц: 12–12
что то я совсем запутался. Разве выше не писали что tWRWR_sg должен быть в два раза выше tRDRD_sg ?
BOBKOC писал(а):
Таак, как бы совместить шапочное указание "...CCDLWR всегда в 2 раза больше,чем CCDL, интервал 16-32. CCDLWR2 всегда в 4 раза больше, чем CCDL ..." если глянуть↓ картинку из биоса гиги ↓ получается tCCD_L_WR=CCDLWR2 из цытаты выше? к чему это я, если у гиги tCCD_L_WR это CCDLWR2, то тогда и tWRWR_sg =tCCD_L_WR/2 а не как тут DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов. #17798406 я предположил согласно правилам.
_________________ i9-12900K/ MSI MEG Z690 Unify-X/ SK hynix 2х16 Gb/ EVGA 2080Ti/ СВО
Member
Статус: Не в сети Регистрация: 24.03.2006 Откуда: Moscow Фото: 263
garison87 писал(а):
6400 должно быть что-то вроде 32-38-38-50 при 1.4-1.43

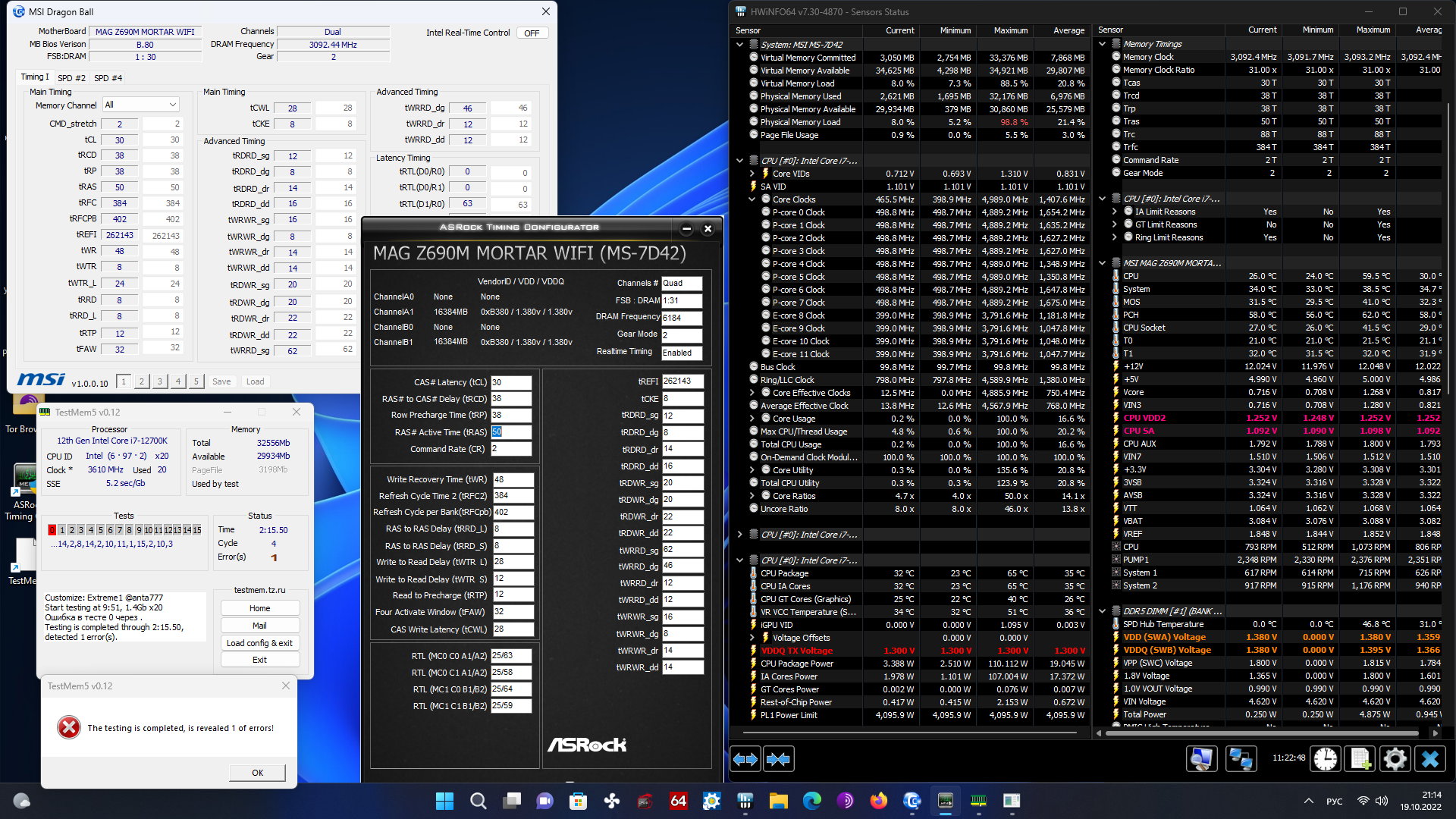

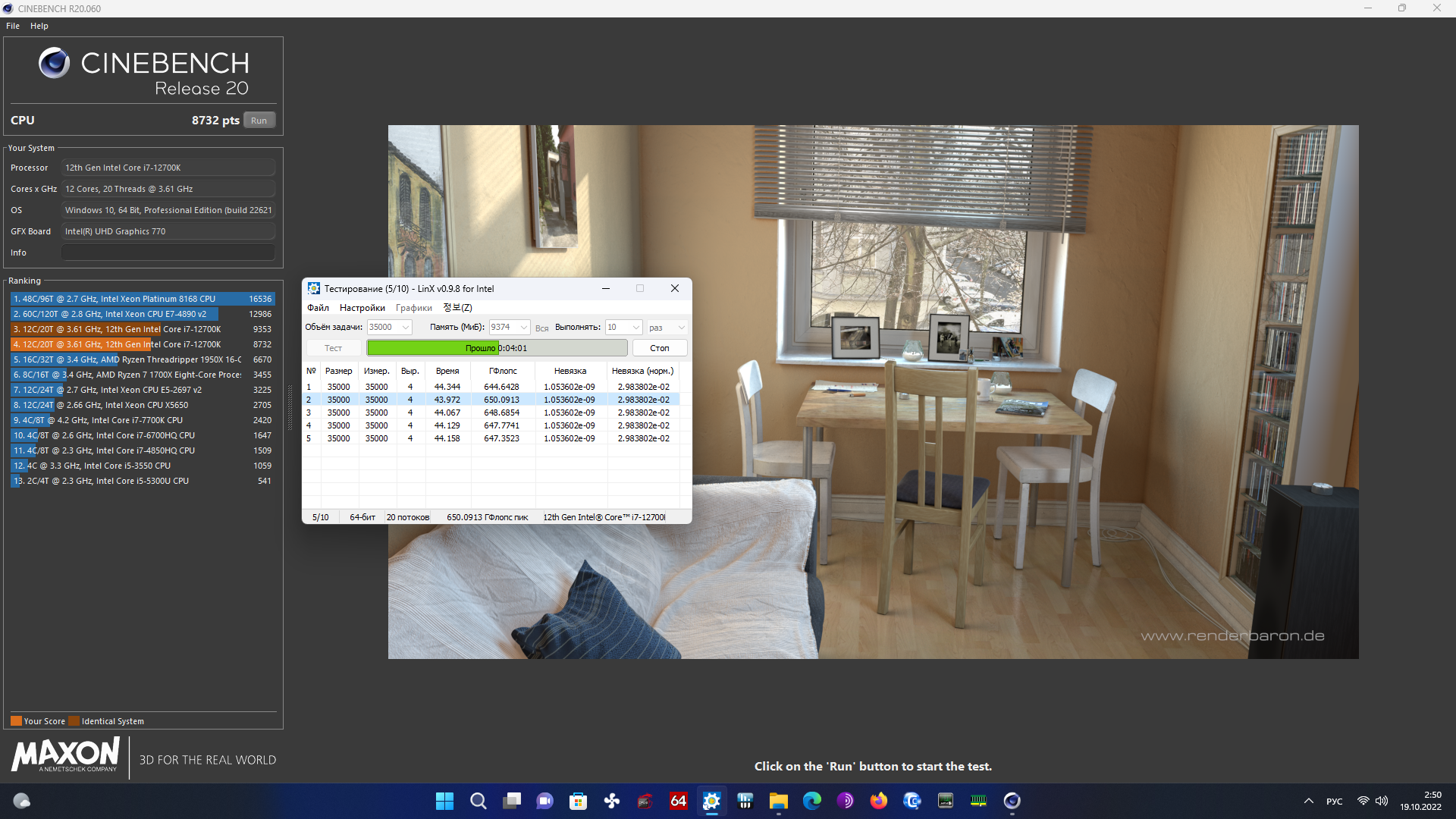

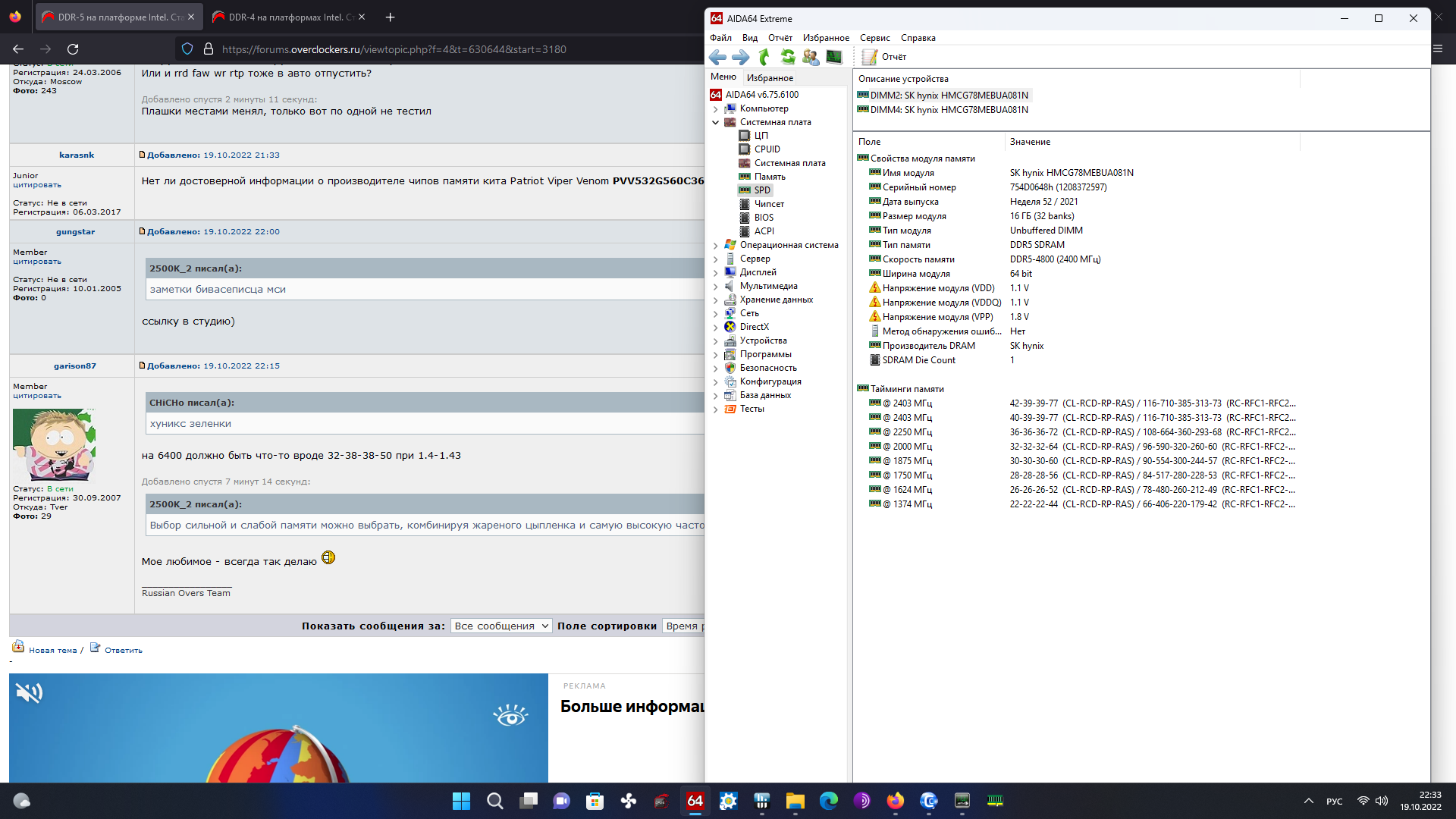

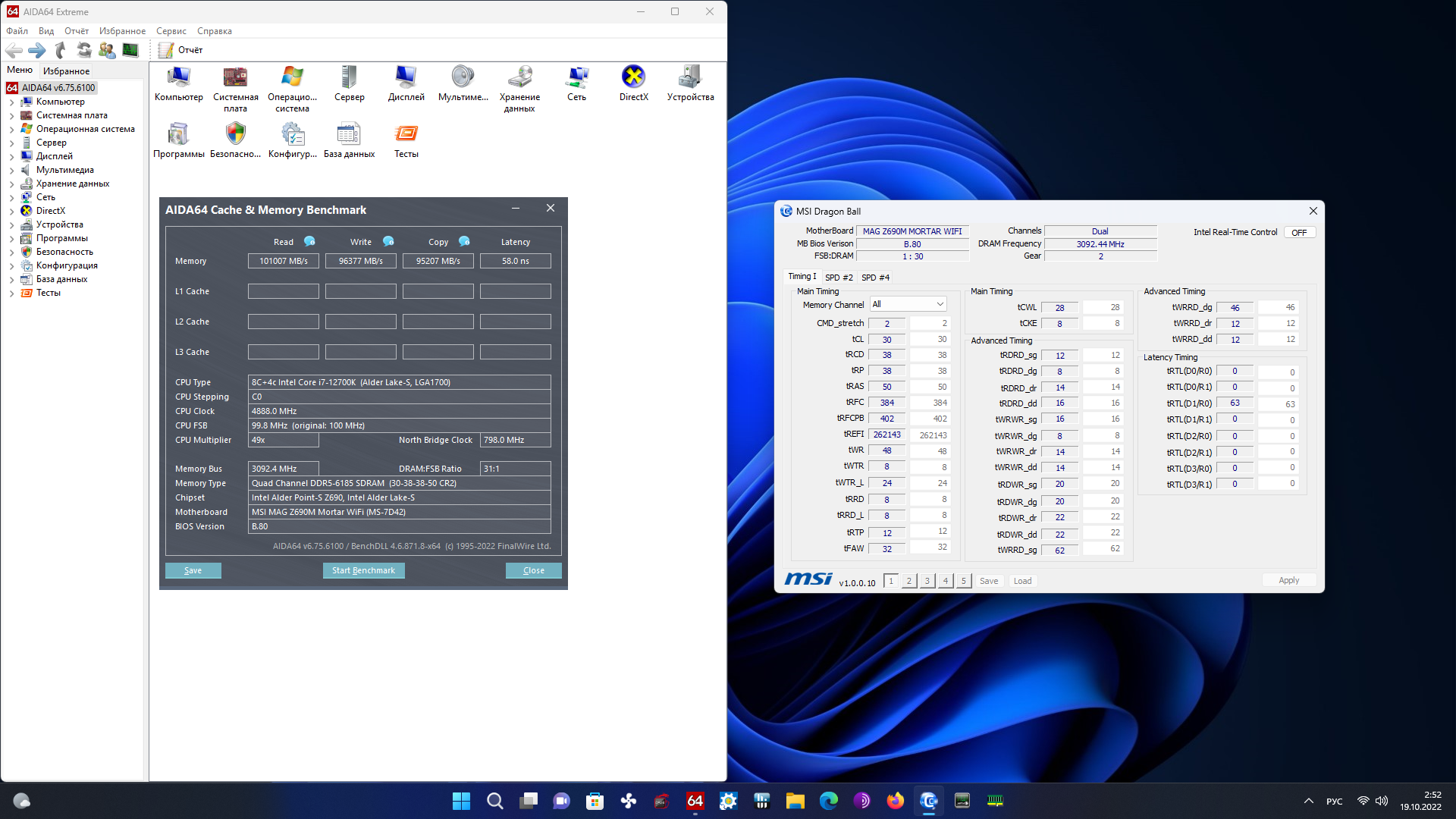

Тут есть проблемка. Вольтаж в пол на vdd/q (1,4 или 1,425, надо в биос залезть) - а мониторинг кажет просадки долгие до 1,38( Опции снять ограничение вольтажа не нашел в биосе, видимо, на младшеньких нету. При этом БП отменный - RM750i, не сильно старый. 5 Вольт стабильно без колебаний стоит. И вот порция скринов на суд общественности
наверное, обновлю биос до В91 версии, но там заявлен только микрокод, 99% что под 13ххх и ничего более. Или не стоит, может принести косяки для старых процов?
зы возможно, на рефи 130560 пройдет без ошибок. А вот оставлять так или жать (хз как, правда) до 6400 - не знаю, всего 6 слоев у платы и с обвязкой на память как-то скудно, во что там опорные 5 В превращаются - вопрос.
Member
Статус: Не в сети Регистрация: 24.03.2006 Откуда: Moscow Фото: 263
anta777 Это конкретно для этой платы или с чем связано (напруги, биннинг, слои платы)? Пахтунов и на 200к отстраивал. Мне бы для понимания. В остальном 2ки-3ки тайминги - есть критичные ошибки?
зы вот как так... 1,39 в биос, напряжение в тесте на памяти 1,365.
Member
Статус: Не в сети Регистрация: 30.09.2007 Откуда: Tver Фото: 29
CHiCHo писал(а):
или с чем связано
со здравым смыслом тебе же несколько раз уже сказали, что сделать, а ты даже свои скрины не можешь сравнить с чужими, которых тут куча кроме рефи я нашел 3 ошибки и 2 тайминга, что поедут ниже на 4 единицы минимум.
Member
Статус: Не в сети Регистрация: 24.03.2006 Откуда: Moscow Фото: 263
anta777 ок. Пройду 6200 и скину итог. Ну и попробую 6400 ковырнуть, но думаю безрезультатно. WR RTP RRD FAW тоже в авто, или как в видео из шапки - 48/12 и 8/32?
