  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  ffa1978

Member
Статус: Не в сети
Регистрация: 08.02.2009
Откуда: Ульяновск
Честно говоря не увидел разницу ни в одном тесте между RRDS 5 RRDL 5 -FAW 20 и RDDS 4 RRDL 6 FAW 16 -от слова вообще.потому даже не стал далее искать абсолютно стабильные на 4-4 .Примерные нашел

_________________
R5 5600 4700 Mhz (all cores)//Asrock B550 Steel Legend//Termalright TS-140Power,4*8 Adata XPG D10 3800Mhz(Hynix D-die).MSI RX 6600

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ffa1978 это личное дело, как обычно.
Кроме того, ваш конфиг все же несколько посложнее будет. Разумеется, ваше FAW 20 вполне годно, раз 16 с ходу не идет.
Да и разница действительно будет едва ли где-то заметной.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  ffa1978

Member
Статус: Не в сети
Регистрация: 08.02.2009
Откуда: Ульяновск
usr721 писал(а):
Разумеется, ваше FAW 20 вполне годно, раз 16 с ходу не идет.
проблема не с faw 16 а именно с RRDS 4 и RRDL 4.Так как на faw 20 они так же крашатся.Подобрал вроде стабильные кадбасы и RTT -раз прошел прайм 40 минут нормально.на следующий раз вылет сразу почти -махнул рукой.Не с нагревом связано ,хотя может и с ним.Тут сложно сказать.А повышать выше 1.4 не хочется напругу

_________________
R5 5600 4700 Mhz (all cores)//Asrock B550 Steel Legend//Termalright TS-140Power,4*8 Adata XPG D10 3800Mhz(Hynix D-die).MSI RX 6600

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ffa1978 писал(а):
RRDS 4 и RRDL 4

RRDL, как правило, задается выше чем RRDS.

Добавлено спустя 1 минуту 31 секунду:
ffa1978 писал(а):
А повышать выше 1.4 не хочется напругу

Вот и наиболее очевидный проблемный момент. Значит понижайте частоту на шаг.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  ffa1978

Member
Статус: Не в сети
Регистрация: 08.02.2009
Откуда: Ульяновск
usr721 писал(а):
Вот и наиболее очевидный проблемный момент. Значит понижайте частоту на шаг.
на 3733 те же грабли.ниже снижать незачем ,да и на 3733 незачем.rrdl конечно же и 6 и 8 пробовалось -он как раз работает .например rrds 5-rrdl 5 или 6

_________________
R5 5600 4700 Mhz (all cores)//Asrock B550 Steel Legend//Termalright TS-140Power,4*8 Adata XPG D10 3800Mhz(Hynix D-die).MSI RX 6600

  Skypirat

Junior
Статус: Не в сети
Регистрация: 30.11.2023
usr721 писал(а):
Skypirat
Полагаю, здесь поедет и такое:
RRDS 4
RRDL 6
FAW 16
WTRL 8
WR 10
RTP 5
RDWR 9
Первые 3 тайминга я бы точно поджал, остальные не принципиально.

Также, в зависимости от бина чипов, при 3600 может поехать через RCD 18, то есть примерно 16-18-18-18-38 56.
В конце RFC можно окончательно поджимать до 285-290 нс.

Не поехало - при таких настройках (кроме RFC, которое не трогал) на TM5 уже на самом старте выдало 2 ошибки. Тест прервал, возвращаюсь к предыдущим пока...
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Skypirat С такими, это какими?
Такие первички, понятно, что могут не поехать. А вот вторички зачастую должны бы.
Надеюсь, вы не за раз их все вбили и подытожили…
Впрочем, ваш конфиг и так уже хороший и по сути достаточный.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  divanoffsky

Member
Статус: Не в сети
Регистрация: 01.01.2023
Фото: 48
usr721 писал(а):
3733 на обычных зенах часто бывает предпочтительнее из-за шины, поэтому советовалось пробовать, да и в принципе здесь заканчивать ими.

Как раз словил WHEA по шине на 3800, сделал 3733.
#77


usr721 писал(а):
Можно также сперва пробовать при расслабленных WR 16, RTP 8, RDWR 10, WRRD 4, что мало влияет на скорость.

Попробовал на 3800 и 3733 - ошибки. Пробовал 20-20-20-20, 40-20-24-24, 40-24-24-24, 40-20-20-24 и 60-20-20-24

_________________
COUGAR GEX X2 850 / B550M AORUS PRO-P / RYZEN 5700X3D(-30) / PALIT RTX 5070 INFINITY 3 / 4*8 GB PATRIOT VIPER STEEL 3800 / WD BLACK SN850X / DELL S2417DG

  ffa1978

Member
Статус: Не в сети
Регистрация: 08.02.2009
Откуда: Ульяновск
divanoffsky писал(а):
Пробовал 20-20-20-20
40-24-24-20-24 попробуйте или 40-24-24-24

_________________
R5 5600 4700 Mhz (all cores)//Asrock B550 Steel Legend//Termalright TS-140Power,4*8 Adata XPG D10 3800Mhz(Hynix D-die).MSI RX 6600

  divanoffsky

Member
Статус: Не в сети
Регистрация: 01.01.2023
Фото: 48
ffa1978 писал(а):
40-24-24-20-24 попробуйте или 40-24-24-24

Ошибки.

Материнка выставила в авто ProcOdt=60 и КадБасы=24-20-24-24. Тест не прошла. Выставил КадБасы=24-24-24-24 и прошла.
#77

_________________
COUGAR GEX X2 850 / B550M AORUS PRO-P / RYZEN 5700X3D(-30) / PALIT RTX 5070 INFINITY 3 / 4*8 GB PATRIOT VIPER STEEL 3800 / WD BLACK SN850X / DELL S2417DG

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
Касательно конфига Superlight2. Дважды столкнулся, при заниженном на грани vdimm, тест ошибок не показует-даже если неск раз прогонять. Но вкладки падают, и браузер вылетает. В карху сразу ошибка. А суперлайт2 окей.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  divanoffsky

Member
Статус: Не в сети
Регистрация: 01.01.2023
Фото: 48
Hro писал(а):
Касательно конфига Superlight2. Дважды столкнулся, при заниженном на грани vdimm, тест ошибок не показует-даже если неск раз прогонять. Но вкладки падают, и браузер вылетает. В карху сразу ошибка. А суперлайт2 окей.

В экстриме ошибку словил как раз
#77

Как побороть? Из идей пока просто вольтажа vDIMM добавить

Добавлено спустя 1 час 25 минут 51 секунду:
Вроде поборол vDIMM +1 шаг
#77

_________________
COUGAR GEX X2 850 / B550M AORUS PRO-P / RYZEN 5700X3D(-30) / PALIT RTX 5070 INFINITY 3 / 4*8 GB PATRIOT VIPER STEEL 3800 / WD BLACK SN850X / DELL S2417DG

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
divanoffsky писал(а):
Как побороть? Из идей пока просто вольтажа vDIMM добавить

пробовать добавить. в противном случае придется смириться с 2Т при отключенном GDM (зато нечетные тайминги сохранишь):
Вложение:

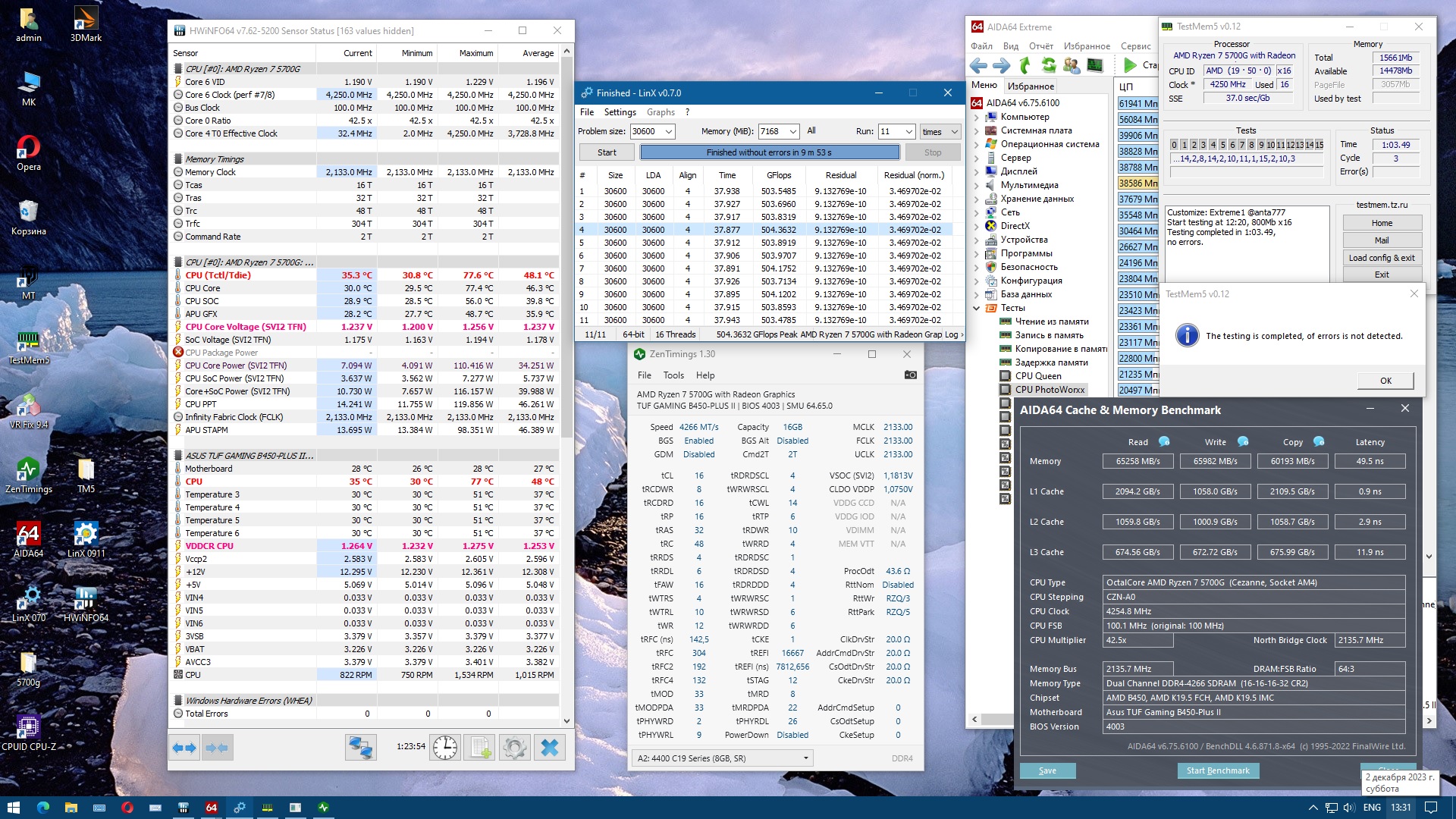

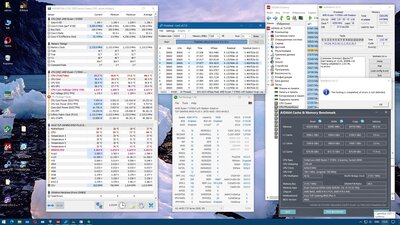

tm5 ex_linX_4250 4266_2133_504 flops_49i5 ns_m0100ex_o175ex_o520_d580_aidaPW_ZT 161616 monitor gdm off 2T.jpg
tm5 ex_linX_4250 4266_2133_504 flops_49i5 ns_m0100ex_o175ex_o520_d580_aidaPW_ZT 161616 monitor gdm off 2T.jpg [ 823.72 КБ | Просмотров: 782 ]

_________________
https://ibb.co/Sf1jB85

  FanaT

Member
Статус: Не в сети
Регистрация: 08.11.2010
Откуда: Ufa city...
День добрый, кто-нибудь может написать правильную формулу по высчету основных таймингов до tRC,спасибо. 😊

_________________
ATI 9550->ATI 3650->Radeon 5670->GF 9600->GF 9800GTX+->GF GTS250->GF 460GTX->Radeon 5850->GTX 760->GTX 1060..

  anta777

Moderator
Статус: Не в сети
Регистрация: 10.06.2011
Ищем минимальные первичные тайминги, tRCD,tCL и tRP.
При этом tRC и tRAS в авто.
Затем ищем минимальный tRC, уменьшая его по 1, при этом ставим tRAS=tRC-tRP.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  FanaT

Member
Статус: Не в сети
Регистрация: 08.11.2010
Откуда: Ufa city...
anta777

Благодарю!

Добавлено спустя 1 час 7 минут 32 секунды:

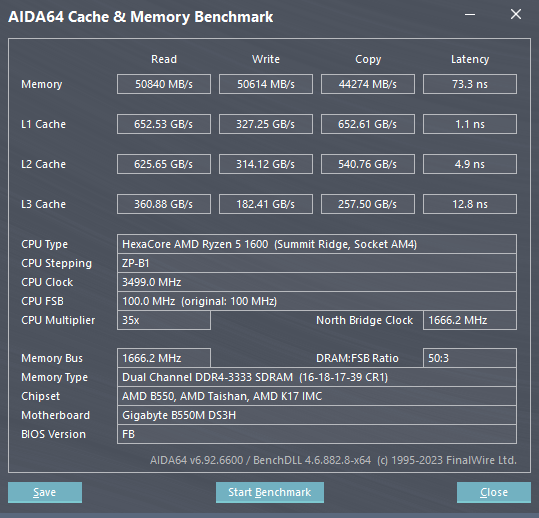

И ещё вопрос,вроде по скоростям и задержке всё норм в аиде,но скорость л3 кеша заметно прыгает от теста к тесту,почему так,или забить на эти цифры?! 😅🤔


Вложения:

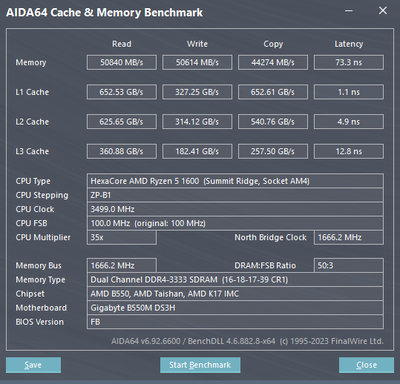

123.png [ 90.59 КБ | Просмотров: 705 ]

_________________
ATI 9550->ATI 3650->Radeon 5670->GF 9600->GF 9800GTX+->GF GTS250->GF 460GTX->Radeon 5850->GTX 760->GTX 1060..
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
FanaT писал(а):
но скорость л3 кеша заметно прыгает

L3 зависит о скорости проца.
Сделайте фикс разгон проца и эти попугаи будут стабильными.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  FanaT

Member
Статус: Не в сети
Регистрация: 08.11.2010
Откуда: Ufa city...
usr721

А что за фикс,всмысле зафиксировать частоту?! Так она итак фиксированная! :D

_________________
ATI 9550->ATI 3650->Radeon 5670->GF 9600->GF 9800GTX+->GF GTS250->GF 460GTX->Radeon 5850->GTX 760->GTX 1060..

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
FanaT писал(а):
Так она итак фиксированная! :D

Значит просто тыкайте по ячейкам дабликом, пока цифры вам не понравятся :D
Ну и частота что-то маловата.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  FanaT

Member
Статус: Не в сети
Регистрация: 08.11.2010
Откуда: Ufa city...
usr721 писал(а):
FanaT писал(а):
Так она итак фиксированная! :D

Значит просто тыкайте по ячейкам дабликом, пока цифры вам не понравятся :D
Ну и частота что-то маловата.


Понятно :lol: :lol: :lol:

_________________
ATI 9550->ATI 3650->Radeon 5670->GF 9600->GF 9800GTX+->GF GTS250->GF 460GTX->Radeon 5850->GTX 760->GTX 1060..

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35560 • Страница 1615 из 1778 • <  1 ... 1612  1613  1614  1615  1616  1617  1618 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: diadiavaniar и гости: 21

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
