  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  alexfoley777

Junior
Статус: Не в сети
Регистрация: 07.05.2017
Камрады, посоветуйте, что можно ещё подкрутить?
2е плашки XPG Spectrix D50 3600 2x16
Танцами с бубном удалось добиться таких значений (как на фото)
CL18 Напряжение 1.36
CL16 не стартует даже при 1.4
Ниже тайминги ужать не получилось.
Может есть ещё какой секрет?)
Буду признателен!
Вложение:

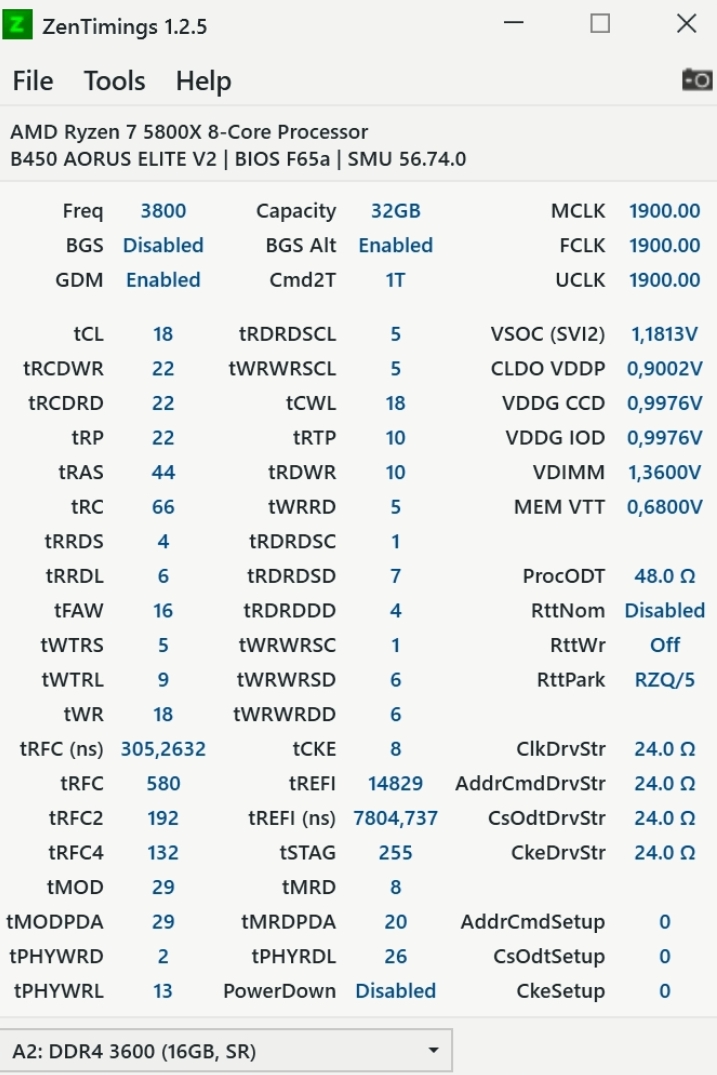

ZenTiming.jpg [ 253.14 КБ | Просмотров: 746 ]

Вложение:

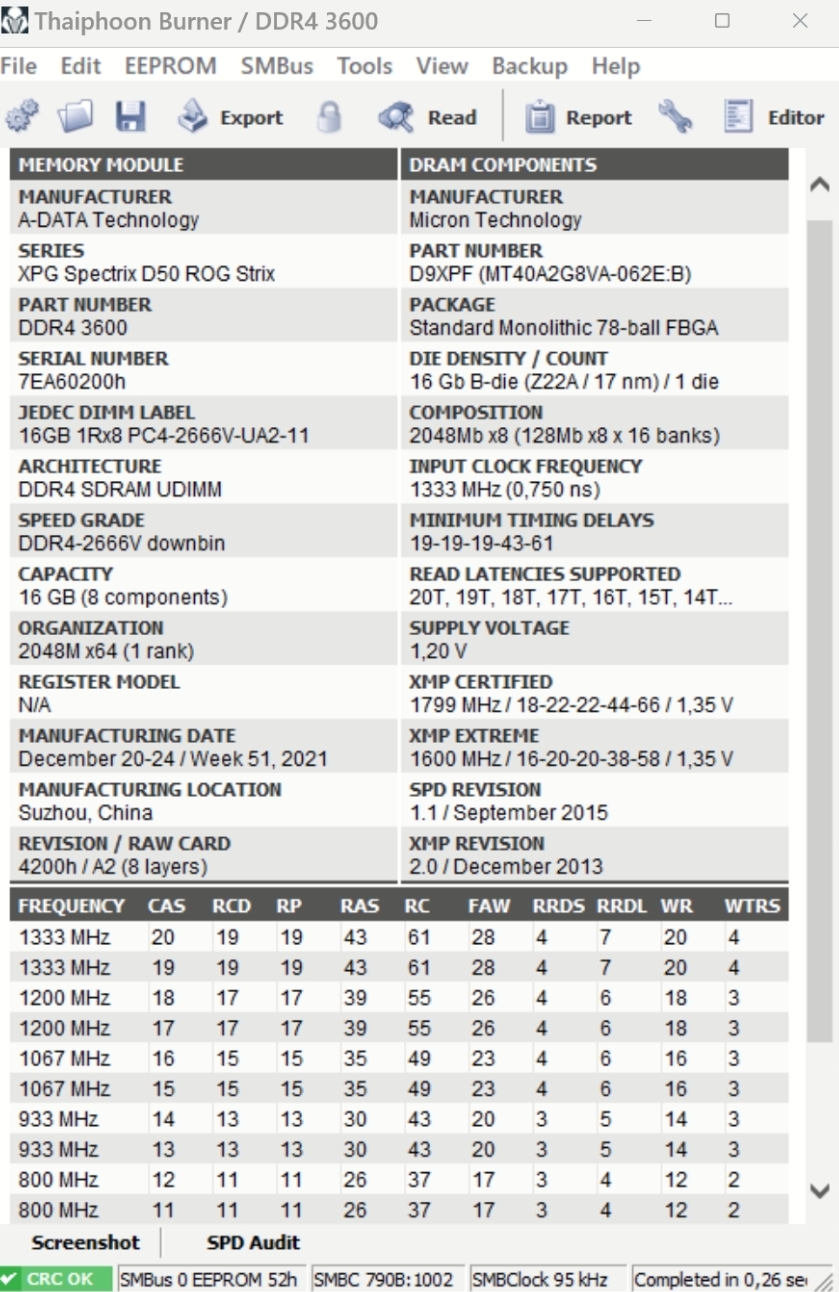

Taiphoon.jpg [ 492.79 КБ | Просмотров: 746 ]

Вложение:

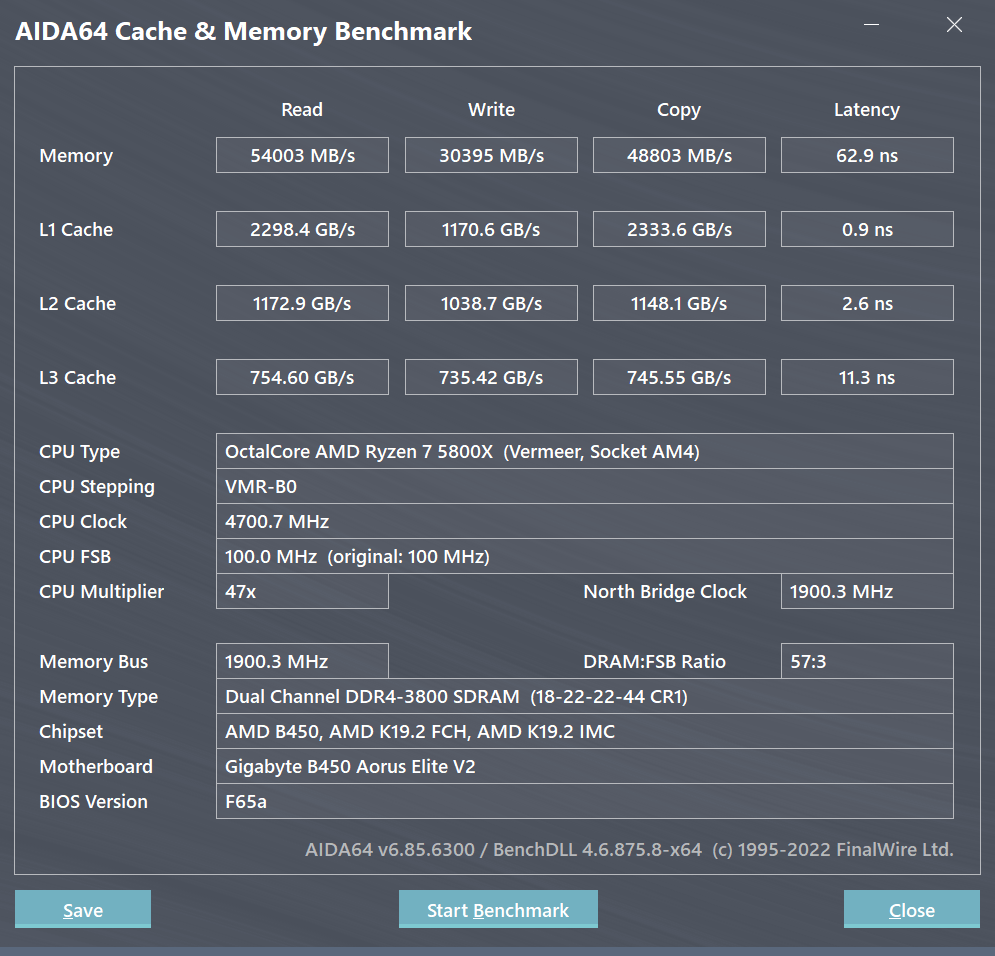

AIDA2.png [ 198.58 КБ | Просмотров: 746 ]


  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142

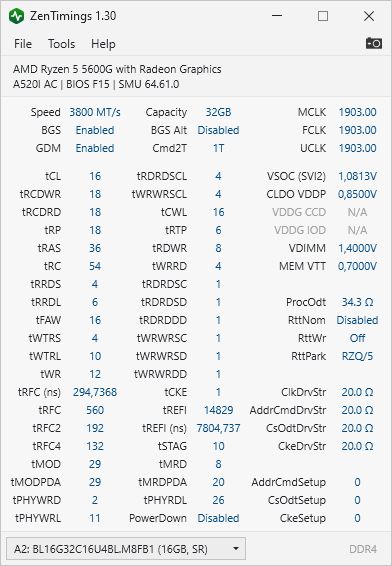

alexfoley777 хорошие чипы, первички в режиме GDM, как у вас, должны ехать ниже.
К примеру, на 4200 ехали 19:
#77
На 3800 не пробовал даже пока.
Думаю, можно начать с 3800 16-18-18-18-38 56 или около того.
Если 16 не едет, сгодится для начала и 18 или же 17 с отключенным GDM.

Также первым делом, чтобы не распыляться понапрасну, проверьте на предмет WHEA при 3800.

Ну и вторички можно ставить базовые, как на скрине.

PS
Задирать RCD до 22, как у вас, требуются лишь, начиная от 4600:
#77

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 06.12.2023 15:38, всего редактировалось 4 раз(а).

  alexfoley777

Junior
Статус: Не в сети
Регистрация: 07.05.2017
usr721 писал(а):
alexfoley777 хорошие чипы, первички в режиме GDM, как у вас, должны ехать ниже.
К примеру, на 4200 ехали 19:
#77
На 3800 не пробовал даже пока.
Думаю, можно с 3800 16-18-18-18-38 56 или около того.

Также первым делом, чтобы не распыляться понапрасну, проверьте на предмет WHEA при 3800.

Ну и вторички можно ставить базовые, как на скрине.

На 3800 WHEA нет, а вот уже на 4000 whea сыпет из-за fclk 2000, райзены такую частоту не тащат(
3800 стабильно и без ошибок.
На как установить первички 16-18-18-18 ?
Она даже на 3600 с cl16 не стартует
.....
Попробую сейчас поставить как у Вас! Какое у Вас напряжение на DRAM ?
.....
Подскажите ещё, как у Вас работают нечётные тайминги с включенным GDM? С ним же только чётные!
И FCLK у Вас выше 1900, а всё что выше сыпет WHEA. Или у Вас не так?
Cпасибо!


Последний раз редактировалось alexfoley777 06.12.2023 13:37, всего редактировалось 1 раз.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
alexfoley777 писал(а):
На как установить первички 16-18-18-18 ?
Она даже на 3600 с cl16 не стартует

С ходу не скажу почему, кроме чрезмерно задранного vSOC ничего крамольного не вижу.
Попробую сам на них CL16 стартануть, посмотрим.

Добавлено спустя 3 минуты 13 секунд:
alexfoley777 писал(а):
Попробую сейчас поставить как у Вас! Какое у Вас напряжение на DRAM ?

Напряжение там 1.4V.
Только вам так ставить не надо в виду иной подсистемы памяти, которая у APU просто гораздо быстрее и безо всяких WHEA.
Если же вы имели в виду лишь тайминги, конечно, на 3800 они должны бы ехать без проблем.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  alexfoley777

Junior
Статус: Не в сети
Регистрация: 07.05.2017
usr721 писал(а):
alexfoley777 писал(а):
На как установить первички 16-18-18-18 ?
Она даже на 3600 с cl16 не стартует

С ходу не скажу почему, кроме чрезмерно задранного vSOC ничего крамольного не вижу.
Попробую сам на них CL16 стартануть, посмотрим.

Добавлено спустя 3 минуты 13 секунд:
alexfoley777 писал(а):
Попробую сейчас поставить как у Вас! Какое у Вас напряжение на DRAM ?

Напряжение там 1.4V.
Только вам так ставить не надо в виду иной подсистемы памяти, которая у APU просто гораздо быстрее и безо всяких WHEA.
Если же вы имели в виду лишь тайминги, конечно, на 3800 они должны бы ехать без проблем.

Точно, у Вас же G, не заметил. Они в этом плане действительно стабильнее.
Возможно и тайминги у меня повыше, т.к. у меня обычный 5800Х.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
alexfoley777 писал(а):
Возможно и тайминги у меня повыше, т.к. у меня обычный 5800Х.

Неа, если ниже не едут, причина скорее в самом бине чипов.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Bosco

Junior
Статус: Не в сети
Регистрация: 09.03.2013
Подскажите пожалуйста по поводу тайминга tRAS, он ставиться минимально рабочий или по какой то формуле рассчитывается?
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Bosco RAS просто подставляется по мере нахождения минимально стабильных RC и RP как RC-RP.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Bosco

Junior
Статус: Не в сети
Регистрация: 09.03.2013
usr721 писал(а):
Bosco RAS просто подставляется по мере нахождения минимально стабильных RC и RP как RC-RP.

У меня amd 5 5600 и Hynix DJR выставил 15.21.21.21.37. как подставить так и не понял, tRAS могу и 21 выставить вместо 37.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Bosco что именно непонятно в отнимании RP от RC?

То есть если RC 58 у вас держит стабильно, что, вероятно, так и есть, то ваш RAS 37 (58-21) и получается.
Если зачем-то сильно хочется, можете выставить и физически минимальный 21, но доска все равно сама это не явным образом скорректирует.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  ffa1978

Member
Статус: Не в сети
Регистрация: 08.02.2009
Откуда: Ульяновск
Bosco писал(а):
и Hynix DJR выставил 15.21.21.21.37.
15 тайминг на 3800 у меня djr не взяли

_________________
R5 5600 4700 Mhz (all cores)//Asrock B550 Steel Legend//Termalright TS-140Power,4*8 Adata XPG D10 3800Mhz(Hynix D-die).MSI RX 6600

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
ffa1978 одноранги зеленки кое-как ехали, правда, при не слишком вменяемом напряжении:
#77
Смысла при таком раскладе в CL15 никакого.

Добавлено спустя 38 минут 26 секунд:
usr721 писал(а):
На 3800 не пробовал даже пока.
Думаю, можно начать с 3800 16-18-18-18-38 56 или около того.

alexfoley777 писал(а):
На как установить первички 16-18-18-18 ?
Она даже на 3600 с cl16 не стартует

usr721 писал(а):
Попробую сам на них CL16 стартануть, посмотрим.

С 1-го раза стартануло и даже проехало минуту-другую))
Чипы M16B. Если быть точнее и верить Тайфуну, как и у вас, D9XPF.
Вложение:
ZenTimings_Screenshot+.png [ 138.22 КБ | Просмотров: 621 ]


Добавлено спустя 20 минут 3 секунды:
RCD 18 на первый взгляд все таки не держит, так что пробуем сперва через 19.
#77

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 08.12.2023 18:35, всего редактировалось 4 раз(а).

  CoolCmd

Advanced member
Статус: Не в сети
Регистрация: 20.11.2004
Фото: 23
инфа для тех, кто пользуется программой TestMem5

_________________
Разгони форум и сайт overclockers.ru: https://coolcmd.github.io/for/
https://youtu.be/4A67iTiOD_g

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
CoolCmd писал(а):
инфа для тех, кто пользуется программой TestMem5
:beer:

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  old reader

Member
Статус: Не в сети
Регистрация: 15.10.2017
Фото: 9
Удалось стабилизировать систему с такими настройками, что ещё можно поджать?
(Похоже, она принципиально не едет выше 3200 по шине и tRFC<285
#77

_________________
Ryzen-7 5700х / GIGABYTE AX370 Gaming K5 / Corsair CMW16GX4M2C3200C14 (Samsung B-Die) / XFX 5700XT THICC III Ultra 8.0 GB OC

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
old reader писал(а):
что ещё можно поджать?

Много чего, если начать с замены платы

_________________
PJVol @OCN, Anandtech

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
old reader писал(а):
что ещё можно поджать?

Не поджать, а разжать - частоту до 3600-3800.
Затем уже поджимать тайминги, в зависимости от бина чипов, которые в Корсарах часто абы что.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Hellar

Member
Статус: Не в сети
Регистрация: 13.11.2021
Добрый вечер, при смене цп с 5700x на 5950x с двумя CCD какие тайминги надо будет ослабить, напомните?

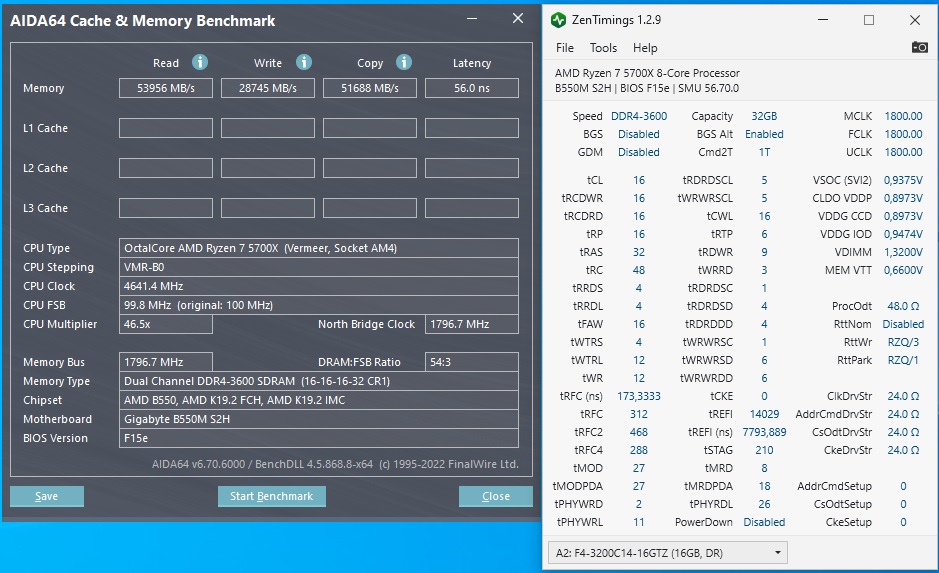

Пресет во вложении


Вложения:
ramUV.jpg [ 172.26 КБ | Просмотров: 333 ]
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Hellar никакие, наоборот, мощно еще поджать RFC, SCL ну и повысить частоту.
Вероятно, придется повысить и напряжение, простор для чего, впрочем, здесь хороший.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Hellar

Member
Статус: Не в сети
Регистрация: 13.11.2021
usr721 писал(а):
Hellar никакие, наоборот, мощно еще поджать RFC, SCL ну и повысить частоту.
Вероятно, придется повысить и напряжение, простор для чего, впрочем, здесь хороший.

Хм, значит я что-то путаю, раз кол-во CCD на конфиг памяти не влияет
А по напряжению - да, можно накинуть, но надо менять плату, радиаторы на памяти толстые, а димм слоты близко расположены друг к другу, между радиаторами едва волосок пролезет, из-за чего происходит перегрев в длительных нагрузках. Единственное, что приходит на ум - бахнуть туда термопрокладку, чтобы не было градиента температур из-за воздушной прослойки
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35560 • Страница 1616 из 1778 • <  1 ... 1613  1614  1615  1616  1617  1618  1619 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: drnik976 и гости: 22

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
