  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
dftm1 писал(а):
trfc зажал обратно к 260. кстати я так и не понял - где-то пишут надо делить то на 8, то на 16, а где-то прочитал что надо делить на RCD + 1 такт. как правильнее? или пофиг?

ничего делить не нужно,какое число хочешь такое ставишь

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
dftm1 а сколько ты раз тестишь? в аиде же может погрешность быть, причем не маленькая

там по моему результаты зависят от того насколько проц забустился
  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
Klayton
прогнал по 3 раза и прождал пару минут после загрузки перед тестом. разница всего ~300мб\сек
проц без проблем бустит 4850 на любое ядро

_________________
https://sysprofile.ru/p/1/dftm1

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
dftm1 писал(а):
CWL 16 не поехало

Так вам же 17 предлагали, а не 16 (столько у меня, кажется, тоже вызывало проблемы, раз скрина не осталось).
dftm1 писал(а):
trfc зажал обратно к 260. кстати я так и не понял - где-то пишут надо делить то на 8, то на 16, а где-то прочитал что надо делить на RCD + 1 такт. как правильнее? или пофиг?

По сути пофиг, насколь я понимаю, однако по 1 я бы не менял - так можно неделями теститься в поисках RFC.
Поэтому меня устраивает какой-то больший шаг, 8 годится.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721
вроде про tCL говорили, а не про tCWL
мне запомнилось, что tCWL должен быть четный и либо равен tCL либо -1, -2.
а по tRFC я по тактам не тещу, знаю что 260нс ок работает и рассчитываю в калькуляторе его до нужной частоты и все.

_________________
https://sysprofile.ru/p/1/dftm1

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
dftm1 писал(а):
вроде про tCL говорили, а не про tCWL

Ага :oops:
CWL равный CL или -1 при нечетном CL.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721
потестил tRC
ранее я его менее чем tRP+tRAS не пробовал ставить. где tRAS=tRCD+tCL
на 3733 tRP+tRAS уже не работало надо была +4 делать, по крайней мере +2 точно.
на 3733 минимальный tCL 18, 3600 17, 3533 16
3533 16 мне нравится больше и я попробовал давануть tRC на этой частоте, при этом другие вторички оставил на авто.
и оно пошло вниз
Вложение:

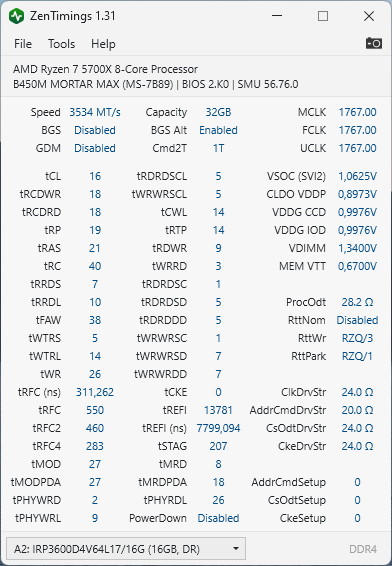

ZenTimings_Screenshot4.png [ 39.17 КБ | Просмотров: 1068 ]

может быть дело было в каких-то из вторичек, может быть на 3733 памяти уже плохо. не знаю даже.

в общем, я думаю оставить 3533 если оно anta extreme пройдет. и еще потом хотел потестить это дело с одновременно с вк, но какой конфиг лучше для этого выбрать? просто 2часа гонять extreme вместе с вк помоему перебор.

_________________
https://sysprofile.ru/p/1/dftm1

Последний раз редактировалось dftm1 11.01.2024 23:39, всего редактировалось 1 раз.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142

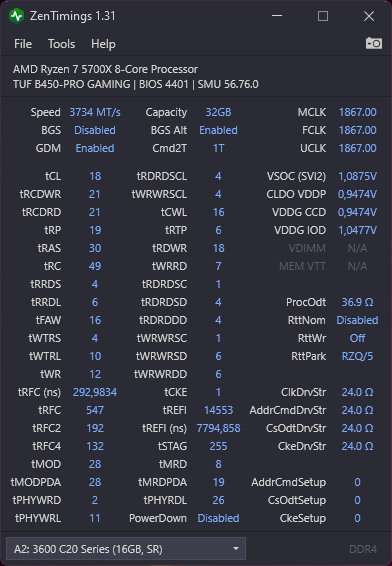

dftm1 3533 не пробовал тк на апушках это особо бессмысленно, ближайшее 3600CL16 CR1 на однорангах ехало так.
#77

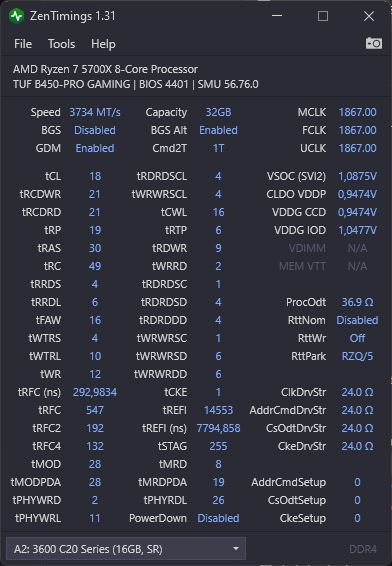

Соответственно, свои RDWR WRRD с остальными третичками оставляем и можно пробовать как на скрине на своих 3533.

Эти чипы на такой же доске у меня прекрасно ехали с кадбасами 20-20-20-20 на любой частоте и в любом конфиге.

Добавлено спустя 4 минуты 50 секунд:
Макс, что у меня ехало на одноранговых зеленках H8C - 4000CL18 CR1 1.36V.
#77

Соответственно, можете оценить, насколько низкий RC способны держать чипы.

Также еще раз по CWL - равный CL или -1 при нечетном CL.
Ниже опускать никакого смысла не вижу, ну а вы смотрите сами.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

Последний раз редактировалось usr721 12.01.2024 0:02, всего редактировалось 2 раз(а).

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721
я там выше вопрос добавил.
по CWL - мать сама 14 выставила в авто. щас я вбил ваши вторички от 3800 и тестирую все это дело профилем экстрим, потом проверю и эти от 3600. просто долго это шо ппц 32гб 2часа минимум гонять экстримом.

_________________
https://sysprofile.ru/p/1/dftm1

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
dftm1 писал(а):
в общем, я думаю оставить 3533 если оно anta extreme пройдет. и еще потом хотел потестить это дело с одновременно с вк, но какой конфиг лучше для этого выбрать? просто 2часа гонять extreme вместе с вк помоему перебор.

Прогоните с ВК 1 цикл вместо 3.

Если что, модифицированный TM5 может сам останавливать тест при ошибке TestMem5 #18100936

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721 в общем спасибо большое, буду тестить все это дело и кадбасы то же проверю(честно говоря я так толком и не знаю на что они влияют и как, поэтому всегда использовал те что предлагал калькулятор.)

_________________
https://sysprofile.ru/p/1/dftm1

  ffa1978

Member
Статус: Не в сети
Регистрация: 08.02.2009
Откуда: Ульяновск
dftm1 писал(а):
я так толком и не знаю на что они влияют и ка
тут только подбором чаще всего.у меня вообще никак не совпали с теми что калькулятор предлагал.а от них стабильность зависит и отсутствие ошибок.очень сильно зависит

Добавлено спустя 1 минуту 21 секунду:
dftm1 писал(а):
32гб 2часа минимум гонять экстримом
2 часа 20 минут у меня на 3800 с gdm off :D

_________________
R5 5600 4700 Mhz (all cores)//Asrock B550 Steel Legend//Termalright TS-140Power,4*8 Adata XPG D10 3800Mhz(Hynix D-die).MSI RX 6600

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721
в общем прогресс есть, на 20х кадбасах CL17 поехал. пришлось поднять напряжение что-бы при перезагрузках не пропикивала мать. первые два часа экстрима прошли без ошибок, но потом посыпались и я выключил тест. после зависла винда.
Вложение:

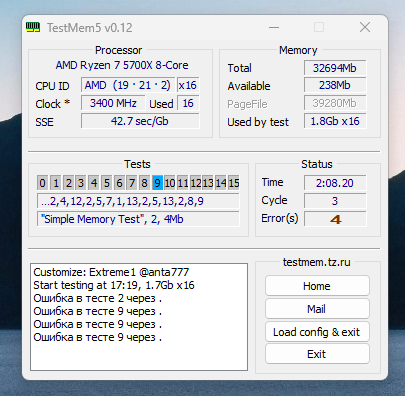

Снимок экрана 2024-01-12 192759.png
Снимок экрана 2024-01-12 192759.png [ 49.93 КБ | Просмотров: 883 ]

Вложение:
ZenTimings_Screenshot5.png [ 35.43 КБ | Просмотров: 883 ]

думаю что возможно я зря поджал RD, возможно RFC надо поднять.

_________________
https://sysprofile.ru/p/1/dftm1

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
dftm1 писал(а):
думаю что возможно я зря поджал RD, возможно RFC надо поднять.

сам себе усложняешь поиск,добавляя переменные

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
Remarc просто такая схема таймингов обычно работала, когда RD ниже RP. вот я и прописал так, что бы потом не прогонять тест еще раз с пониженным RD, не прокатило :crazy:

_________________
https://sysprofile.ru/p/1/dftm1

  Koneist

Junior
Статус: Не в сети
Регистрация: 23.12.2023
Доброго времени суток. Обновил процессор и заново выставил память
Начальный конфиг:
Вложение:
ZenTimings_Screenshot_28418003.5409561.png [ 34.01 КБ | Просмотров: 841 ]


Чипы H16M
Решил попробовать поставить CL17. Выключил GDM, выставил вторички и третички на авто и расслабил первички кроме CL, увеличил вольтаж до 1.45.
Получилось запустить на кадбасах 60-20-20-24 50-50-50. Тест Anta777 Extreme прошло, но когда выставил вторички, то начинает ошибки выдавать.

Можно ли как то, стабилизировать и если нет, то что можно на настройках CL18 подкрутить?


Вложения:
ZenTimings_Screenshot_28417969.1621235.png [ 34.66 КБ | Просмотров: 841 ]
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
dftm1 писал(а):
пришлось поднять напряжение

Еще поднимайте.

Также VDDG IOD, насколько я знаю, на ZEN3 рекомендуется иметь выше, чем VDDG CCD.
У меня апушка, где эти напруги недоступны, так что продаю за что купил, как говорится.

Добавлено спустя 5 минут 16 секунд:
Koneist писал(а):
Можно ли как то, стабилизировать и если нет, то что можно на настройках CL18 подкрутить?

Лично дел с этими чипами не имел, но думаю у вас уже поджаты первички и RFC близко к их пределу.
Разве что можно CWL 18, RDWR 9 и все остальное после него 1, как на однорангах на подобной частоте не нужное, то есть третички такие.

Добавлено спустя 3 минуты 28 секунд:
Koneist писал(а):
Получилось запустить на кадбасах 60-20-20-24 50-50-50. Тест Anta777 Extreme прошло, но когда выставил вторички, то начинает ошибки выдавать.

С кадбасами 20-20-20-20 (доп сопротивления 0), оба SCL 5, RFC 300, вторички со скрина (только WR 16 RTP 8), RDWR 10 WRRD 2, CLDO_VDDp 0.9V и первички 17-22-22-22-32 54 запустится и заработает ли?

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721 писал(а):
Еще поднимайте.

я кстати так и сделал! потому что пищание при запуске полностью не ушло. поднял ProcOdt до 43,6 и напругу до 1,37, ну и думаю че бы не прогнать на этой напруге, в итоге тест пройден) осталось это дело с подогревом ВК погонять.
Вложение:
Снимок экрана 2024-01-12 231228.png
Снимок экрана 2024-01-12 231228.png [ 559.82 КБ | Просмотров: 820 ]

я чтот тупанул со скрином TM5, забыл что при нажатии ОК он закрывается, ну да ладно.

_________________
https://sysprofile.ru/p/1/dftm1

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
dftm1 если RCD держит 19, то и RP зачастую тоже будет - 17-19-19-19-22 41 не пашит?

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Koneist писал(а):
Можно ли как то, стабилизировать и если нет

twr 16 trtp 8 trdwr 10 twrrd 3

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35767 • Страница 1633 из 1789 • <  1 ... 1630  1631  1632  1633  1634  1635  1636 ... 1789  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: anta777, Dared3vil, shuler37 и гости: 14

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
