AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 14.03.2003 Откуда: Samara Фото: 46
Хочу опять вернуться к вопросу правильного выставления блока сопротивлений. Может я делал что-то не так, но в результате, при автоматическом подборе у меня проходится экстрим тест, а вот после выставления руками уже нет, на втором цикле. Что делал не так? Рассказываю, как настраивал... Частота памяти 3900-16-18-18-38-CR1 1.45В. Определил, что ошибки в GSAT с настройками блока сопротивлений по умолчанию валить начинают с напряжения памяти 1,31В , ошибки массовые. Накинул вольтажа следующим минимально возможным шагом до 1,315 ошибок уменьшилось. Следующий шаг - ошибок уже нет в тесте. Возвращаюсь на прошлое ошибочное значение. Начинаю выставлять руками блок сопротивлений, тестить по две минуты. Сопротивления 120- попробовал, конечно, но правильно бы их вообще не использовать... Ошибок такое количество, что минимально было 19-30, максимально доходило в некоторых вариантах до 180. Перепроверил варианты с минимальными ошибками (20-30) и собственно остановился на варианте 80-60-0. Его и прописал и напряжение на память вернул на 1,35В и потом далее по тестам даже на исходные 1,45в, но экстрим тест уже не проходит ни в какую. Возвращаем сопротивления в авто и все становится хорошо. Это, конечно, большой КОСЯЧИЩЕ у асуса, что нельзя посмотреть текущие настройки сопротивлений. Но, судя по методике подбора, ошибок должно быть в тестах не более десятка, а тут вот за сотни. И самое то обидное, что выставление следующего шага напряжения памяти, ошибки в GSAT пропадают совсем... Что я делаю не так?
Member
Статус: Не в сети Регистрация: 06.03.2019 Откуда: Пермский край
qqdkplay писал(а):
Сам чувствую себя обезьяной т.к. количество настроек в апексе абсолютно неадекватное, мне бы хоть примерное направление для раскопок указать, а дальше разберусь, если уж на асроке такое накрутил, то с асусом точно справлюсь
Для начала купить нормальную память, апексы больше про бидай и другие чипы 4400+. Количество настроек на асусе вполне адекватно, и как минимум половина из них уже описана на оверах. Общие данные в теме выложены, не стесняйтесь ищите и пользуйтесь. П.С. имею такой же сетап, бидай что синглы, что дуалы едут без проблем 4400 с цл 16-17
Добавлено спустя 12 минут 42 секунды:
anta777 писал(а):
Время можно изменить в main section для владельцев процессоров с:
для 10 голых ядер сколько лучше выставить?
_________________ Fractal Design S2; Custom Water Loop

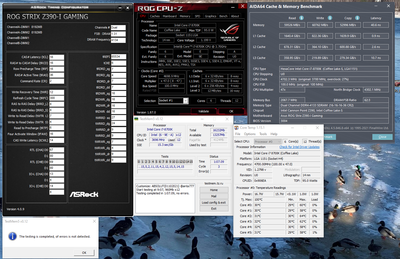

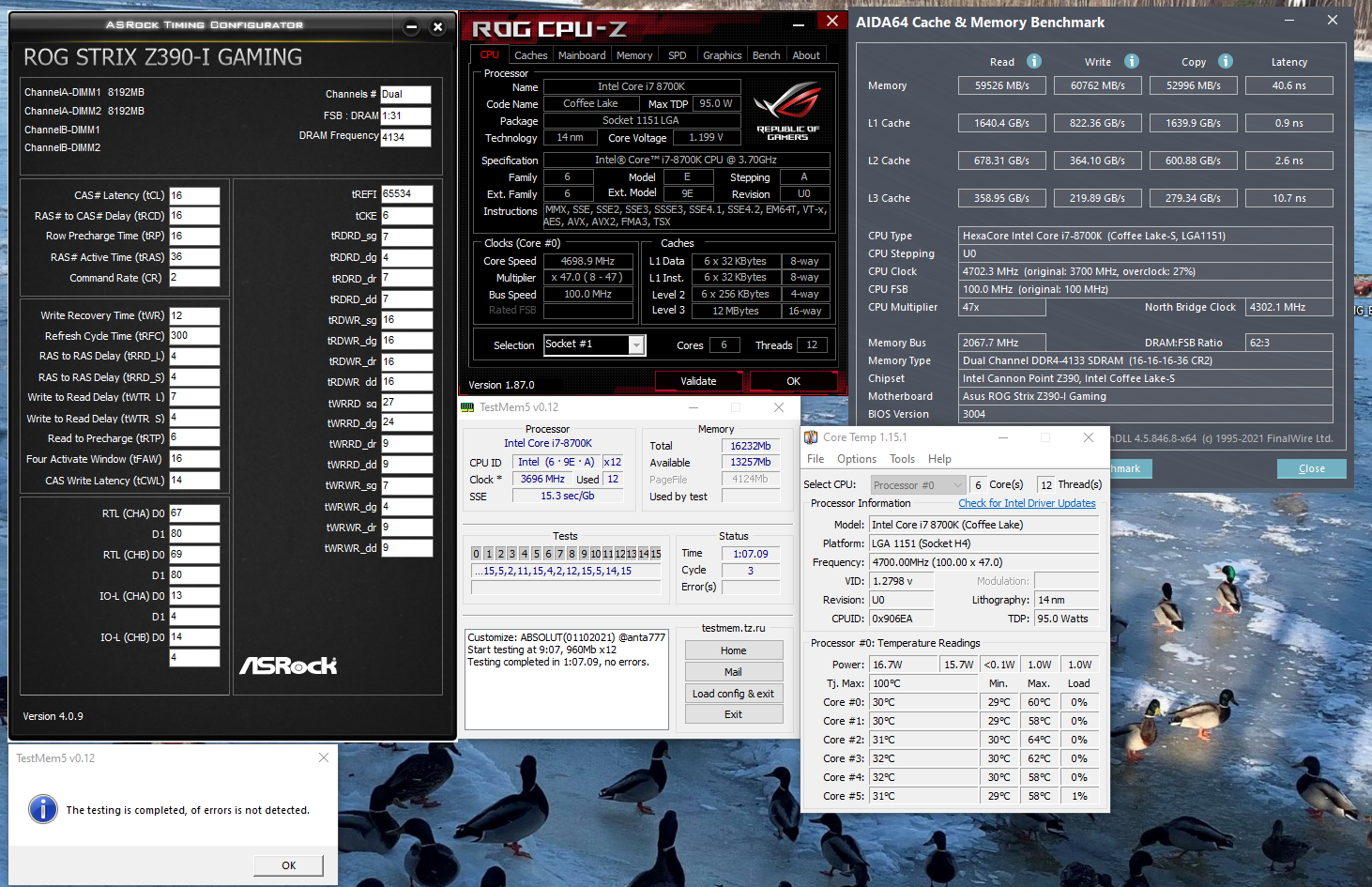

Всем привет. Собрал новую сборочку, захотелось потестировать память на z390, выставил первичные и вторичные тайминги откуда то из этой темы, напряжения подобрал минимальные на io, sa 1.21 чтобы не вылезали невязки в Линпаке, память 1.456 b-die. Две планки по 8гб. Вроде все стабильно, но в Аиде мне кажется могло быть и больше. Подскажите пожалуйста, нет ли ошибок во вторичных таймингах? Может что-то можно еще изменить для повышения производительности. Спасибо
Вложение:
1.png [ 1.02 МБ | Просмотров: 753 ]
_________________ 14900k | Asus z790 apex | 32gb a-die | Lian Li Sup 01 | custom loop
Member
Статус: Не в сети Регистрация: 06.06.2007 Откуда: Ниоткуда Фото: 53
Cyborg писал(а):
Хочу опять вернуться к вопросу правильного выставления блока сопротивлений
Cyborg писал(а):
при автоматическом подборе у меня проходится экстрим тест
Ну и хорошо, оставь в авто. На производительность ведь не влияет. Всё равно все настройки зафиксировать не получится, так как не все настройки отображаются в биосе.
_________________ 9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G

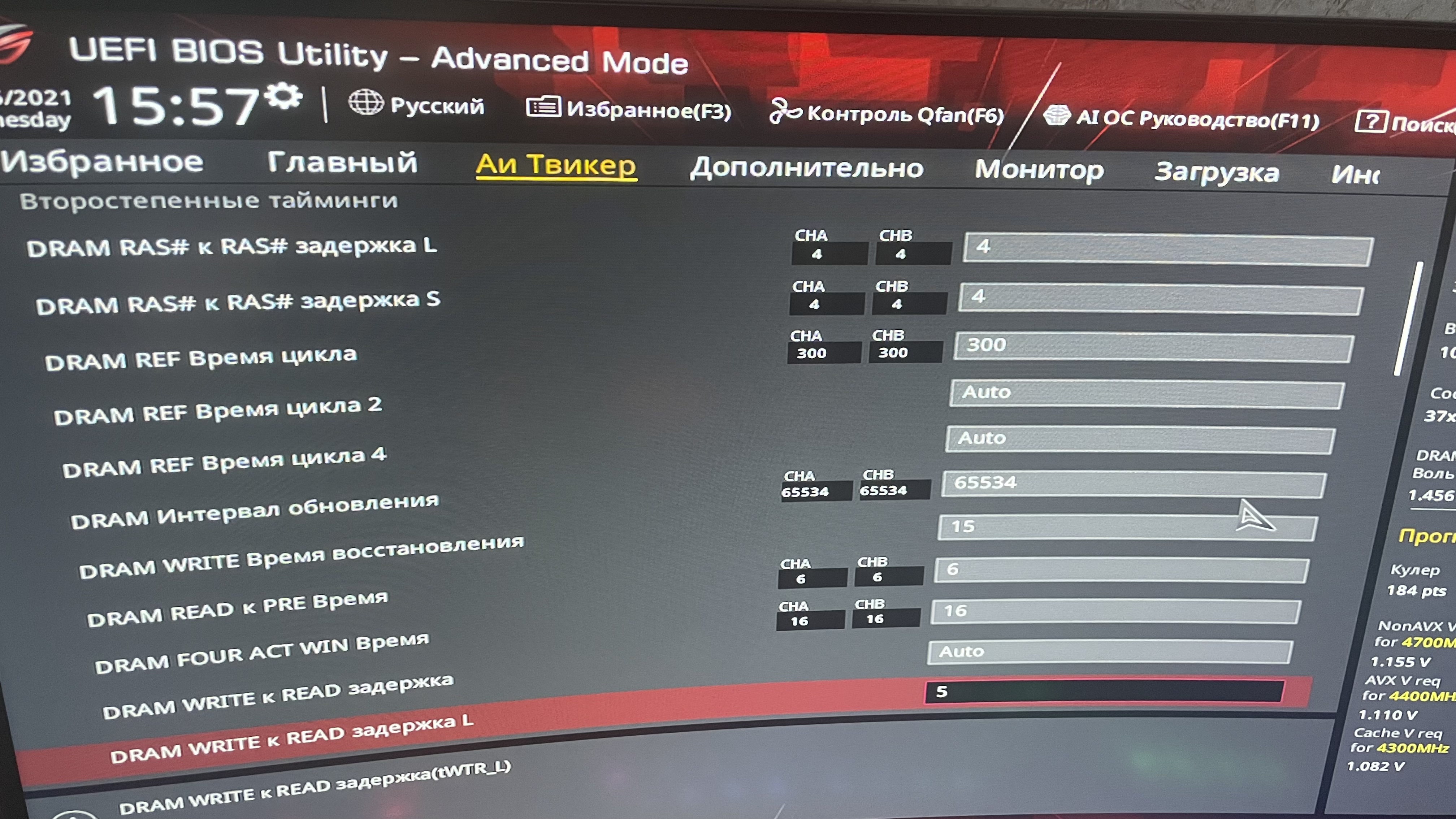

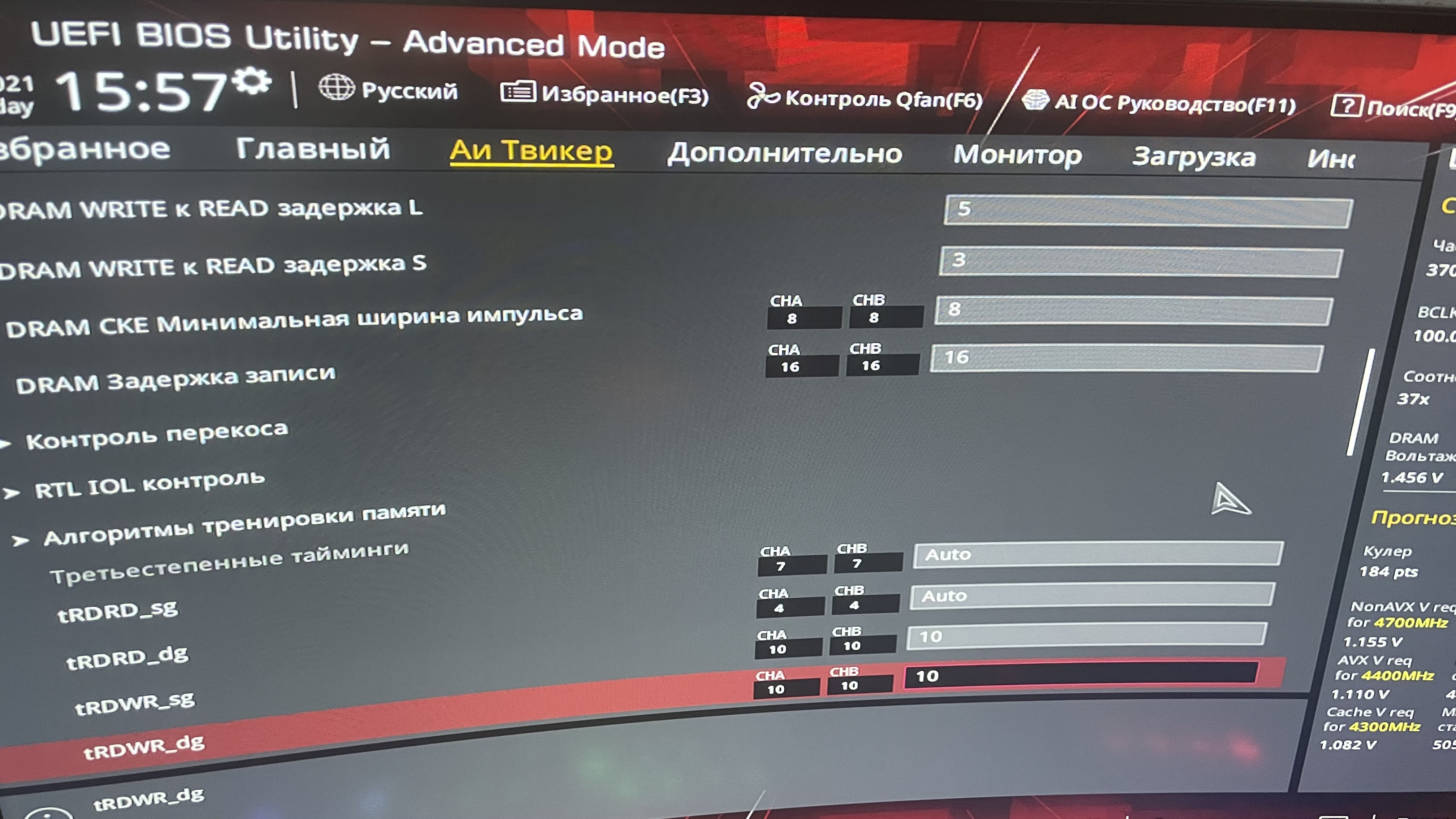

besson018 может я вторички не правильно в биосе выставил? Помню что параметры зависят друг от друга, подогнал под значения из скрина, может как то эти значения нужно изменить?

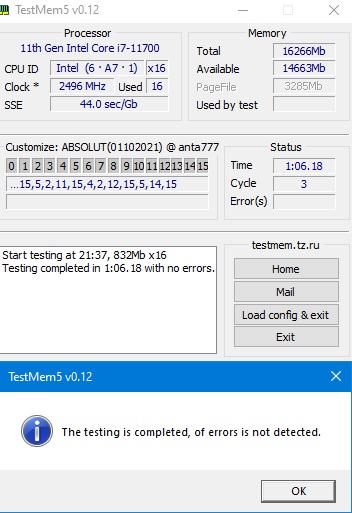

Мой новый конфиг к tm5 - Absolut: http://bit.ly/3D9TUnD Время можно изменить в main section для владельцев процессоров с: 16 потоками - оставить без изменения
Идет быстрее экстрима, но медленнее универсала. Ошибки выявляет лучше, само тестирование намного жестче.
Тоесть я правильно понял, для моего процессора в конфиге можно ничего не менять
Спасибо что напомнил. Прошил его и больше мать не запускается. Видимо глючный вышел. Полоска дошла до 100 процентов, перезагрузка и черный экран. Подсветка горит, кулера крутятся, светодиод горит CPU. Теперь в ремонт на 45 дней).
Что с мат платой востановили? Я прошил новый биос все нормально плата запустилась
Member
Статус: Не в сети Регистрация: 19.03.2005 Фото: 24
Gemer писал(а):
Что с мат платой востановили? Я прошил новый биос все нормально плата запустилась
Поздравляю. Китайской прищепкой прошивали? Я бы мог сам его прищепкой попробовать прошить, но надо было снимать радиатор чипсета, да и не факт, что без отпайки смог бы, т.к. при подключении прищепки, запитывается вся линия 3.3 в, а на ней может висеть много устройств, и напряжения не хватит, чтоб запитать. Но это предположения. Т.к. мать была на гарантии, через 4 дня в ДН*, получил такую же). Работает так-же). Отличная мать, главное не шить). Так и не понял почему сглючило. Предпологаю. Я перед прошивкой, скинул перемычкой биос. И мать долго настраивала что-то, старт стоп был даже. Потом заработала. Но видимо, сбросилось криво и не до конца. По идее, надо было обесточить блок на 10 мин, по нажимать кнопку повер он, скинуть перемычкой клир смос, вынуть батарейку не 10 мин. Вставить обратно, опять клир смос. Включить. Дать поработать, по перегружать, чтоб всё устаканилось и шить. В асусе всё работает и так, а тут незнаю, как теперь шить) и вернуть перед шитьём мать, в её исходное заводское состояние.
Поздравляю. Китайской прищепкой прошивали? Т.к. мать была на гарантии, через 4 дня в ДН*, получил такую же). Работает так-же). Отличная мать, главное не шить). Так и не понял почему сглючило. Предпологаю. Я перед прошивкой, скинул перемычкой биос. И мать долго настраивала что-то, старт стоп был даже. Потом заработала. Но видимо, сбросилось криво и не до конца. По идее, надо было обесточить блок на 10 мин, по нажимать кнопку повер он, скинуть перемычкой клир смос, вынуть батарейку не 10 мин. Вставить обратно, опять клир смос. Включить. Дать поработать, по перегружать, чтоб всё устаканилось и шить. В асусе всё работает и так, а тут незнаю, как теперь шить) и вернуть перед шитьём мать, в её исходное заводское состояние.
Нет прошивал как и раньше через M-FLASH. Можно было прямо у них попросить перепрошить до последней версии (шьют бесплатно). Я уже два раза шил, перед прошивкой только в самом биос сбрасывл до настроек по умолчанию и все.
Добавлено спустя 5 минут 6 секунд:
Jo-Jo писал(а):
В асусе всё работает и так, а тут незнаю, как теперь шить) и вернуть перед шитьём мать, в её исходное заводское состояние.
На Асус свою плату всегда шил через Afuefix64, когда эксперементировал с разгоном на разных версиях биос, но когда шьешь через Afuefix64 на Асусах затирается серийный номер, в AIDA64 отображается как 1234, Как с этим делом на MSI не знаю, не рескую так как плата еще на гарантии
Member
Статус: Не в сети Регистрация: 19.03.2005 Фото: 24
Gemer писал(а):
Я уже два раза шил, перед прошивкой только в самом биос сбрасывл до настроек по умолчанию и все.
PS: У меня ещё 3 видеокарты были подключены во время прошивки + 4 ссд+128 гб оперативы. Может когда ЭМСИАйевцы писали свою M-flash, не рассчитывали, что будут заняты 3 порта пси-е, +два М2 слота и два сата. Но это только догадки
