  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721

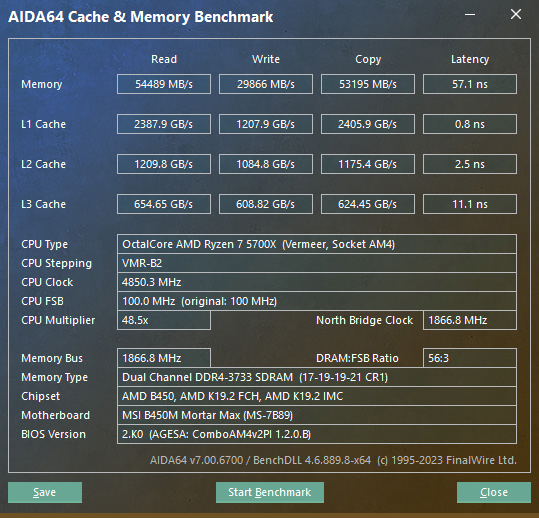

есть запуск даже на 17-19-19-19-21-40
Вложение:
cachemem4.png [ 253.94 КБ | Просмотров: 888 ]

просто при таком RP(+2 от CL) частенько потом всплывали ошибки на разных частотах, в общем это тестить еще надо.

Добавлено спустя 50 минут 48 секунд:

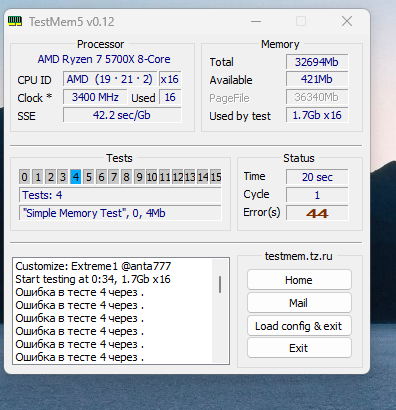

ухх какая жесть
Вложение:
Снимок экрана 2024-01-13 003438.png
Снимок экрана 2024-01-13 003438.png [ 64.04 КБ | Просмотров: 865 ]

это RP 19 RAS 22 RC 41
ну в общем как я и думал RP 19 не поедет.

Добавлено спустя 1 час 37 минут 55 секунд:

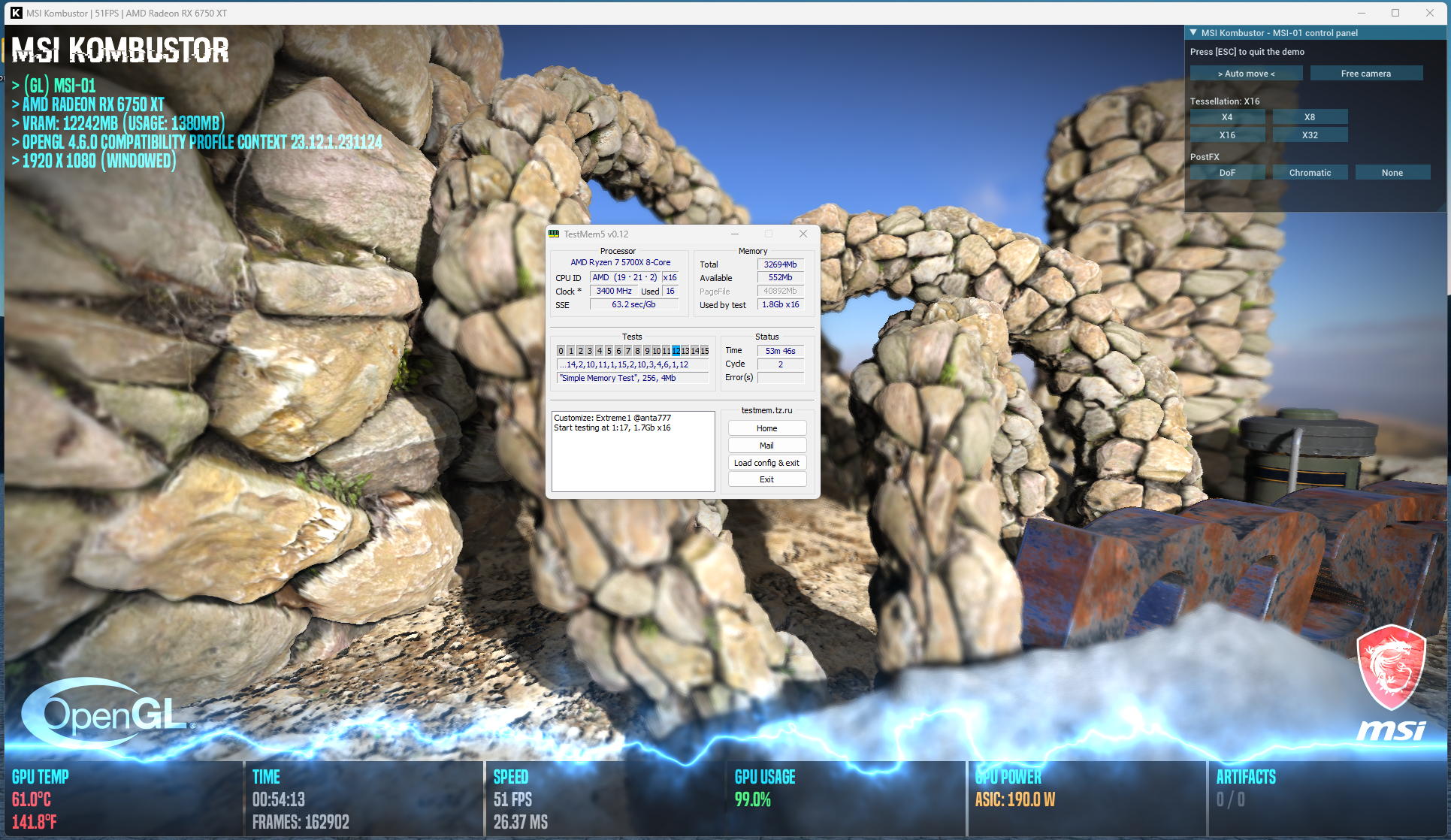

тест с подогревом видяхой:
RD 19 посыпался, да так посыпался что ребут через ~6 мин теста
добавил ~10% RFC ошибки через те же ~6 мин
а вот RD 20 уже без проблем проехал цикл экстрима с подогревом.
Вложение:
Снимок экрана 2024-01-13 021144.png
Снимок экрана 2024-01-13 021144.png [ 3.05 МБ | Просмотров: 836 ]

Вложение:
ZenTimings_Screenshot9.png [ 39.63 КБ | Просмотров: 836 ]

_________________
https://sysprofile.ru/p/1/dftm1

  Koneist

Junior
Статус: Не в сети
Регистрация: 23.12.2023
usr721 писал(а):
С кадбасами 20-20-20-20 (доп сопротивления 0), оба SCL 5, RFC 300, вторички со скрина (только WR 16 RTP 8), RDWR 10 WRRD 2, CLDO_VDDp 0.9V и первички 17-22-22-22-32 54 запустится и заработает ли?

Запустилось, но через 5 секунд работы винды БСОД.

Remarc писал(а):
twr 16 trtp 8 trdwr 10 twrrd 3

Также выбивает ошибки.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Koneist писал(а):
Запустилось, но через 5 секунд работы винды БСОД.

Пробовать накинуть еще напругу 2 сотых или забить.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
Получилось спустить tCWL до 14, чуть подняв tRDWR (до 10)
Вопрос, что делать с tWRRD? Так и оставить 1?
При tCWL 16 было 9/3, стоит ли сделать 10/2 или даже 10/5?
#77
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Klayton писал(а):
Получилось спустить tCWL до 14, чуть подняв tRDWR (до 10)

Естественно, получилось.
Klayton писал(а):
При tCWL 16 было 9/3, стоит ли сделать 10/2 или даже 10/5?

Стоит вернуть как было, как по мне.
Если хочется хоть какого-то выхлопа, повышать частоту, а не ковырять третички :-(

Добавлено спустя 3 минуты 18 секунд:
Если намерены оставаться на 3600, что по сути тоже уже норм, можно сделать нечетный CL (15, 17), что с большой вероятностью даст стабильный PHYRDL 26 по обоим каналам.
Если первички через 18 не едут, больше особо ничего здесь не выжать.
RFC завышен, но незначительно, сойдет.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Koneist

Junior
Статус: Не в сети
Регистрация: 23.12.2023
usr721 писал(а):
Пробовать накинуть еще напругу 2 сотых или забить.

Напряжение не помогло, попробовал выставить DrvStr 60 и 40. Не было бсодов, но ошибки.
Я так понимаю, что придется долго сидеть и подбирать сопротивления.
  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
usr721 походу можно поднять частоту, я тут выяснил что фабрика выше 1900 едет:
#77

причем я еще не уперся в верхний предел фабрики, как его найти побыстрее, просто выставляя высокую фабрику в биосе, даже не в 1:1 с оперативкой?
  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
IF почти бесполезно тестировать тестами памяти.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
Agiliter
ну на зен2 я тупо не бутался с 1900 фабрикой, тут же компик бутается, уже хорошо
  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Иногда лучше бы просто не включался. Если от разгона IF не растёт производительность, то это бесполезно и как правило неисправимо. А вот множество интересных проблем может добавиться это да.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
Agiliter да походу нестабильна фабрика
  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721
ох уж эти видяхи с функцией подогрева ОЗУ :crazy:
Вложение:
019.jpg.png [ 728.67 КБ | Просмотров: 637 ]

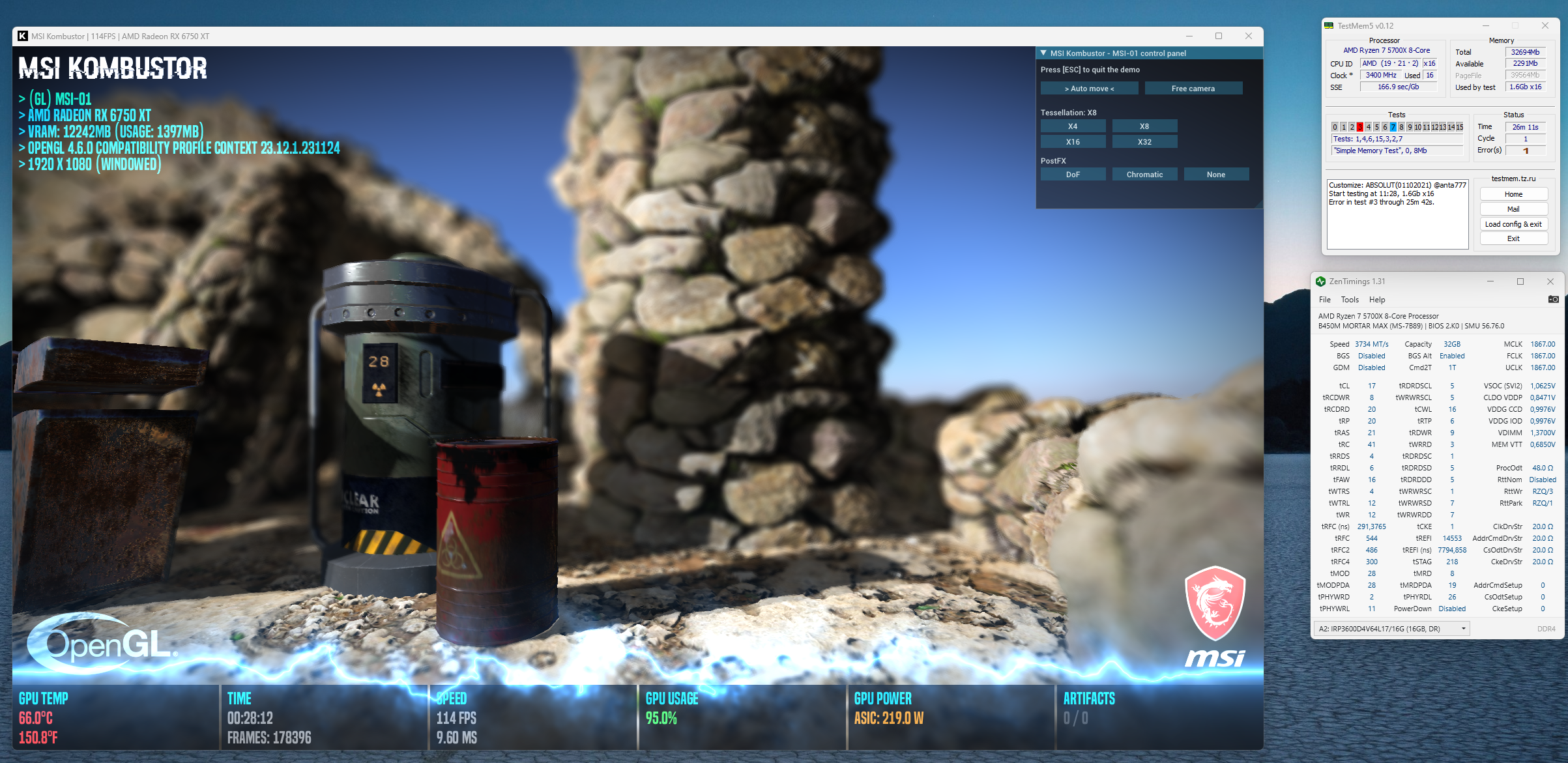

в общем стабильный RFC при тесте с ВК 290нс. я конечно с шагом в 15нс проверял, но все же.
все три цикла экстрима с подогревом от ВК
Вложение:
Снимок экрана 2024-01-13 200842.png
Снимок экрана 2024-01-13 200842.png [ 2.52 МБ | Просмотров: 637 ]

а так тут прям только-только всё. ниже RFC - расстрел, ниже\выше напруга - расстрел, ниже ProcOdt - расстрел.
ну ладно, теперь вроде стабильно)

_________________
https://sysprofile.ru/p/1/dftm1

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Klayton писал(а):
причем я еще не уперся в верхний предел фабрики, как его найти побыстрее, просто выставляя высокую фабрику в биосе, даже не в 1:1 с оперативкой?

ставь 1966+ и проверяй падение производительности

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой

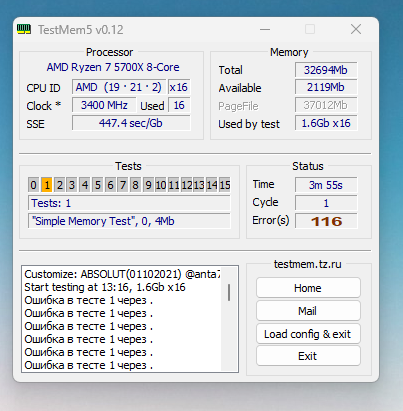

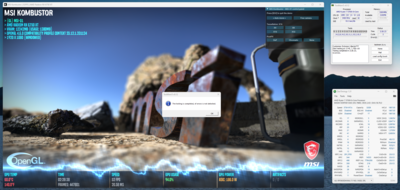

в общем я подумал: тестить - так по полной и решил прогнать еще absolutnew с ВК(но уже с немного раcширенным потреблением)
и в общем ошибка на 26й минуте
Вложение:
Снимок экрана 2024-01-14 115425.png
Снимок экрана 2024-01-14 115425.png [ 3.07 МБ | Просмотров: 537 ]

датчиков температуры на ОЗУ нет, прямого обдува ОЗУ нет. корпус старый - 1 140 внизу, 2 140 сверху. есть еще два места сбоку под вентиляторы, но они перекрыты видяхой и кулером цп- их не заюзать(а было бы неплохо).
если пока ничего не делать с охладом ОЗУ, то куда копать? увеличивать RFC?
видяха конечно в играх столько жрать не будет она на постоянку подпридушена до 170-180W, но все же это очень близко к нестабильности ОЗУ когда ВК жрет 220.

есть еще вариант настроить кривую вентилей по CPU, System, MOS или Chipset. надо попробовать. щас оно на постоянку настроено на 50% оборотов(900).

_________________
https://sysprofile.ru/p/1/dftm1

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
dftm1 писал(а):
если пока ничего не делать с охладом ОЗУ, то куда копать? увеличивать RFC?

я бы попробовал tcl18 trfc 570 trc 45 и обдув само собой

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
dftm1 писал(а):
в общем я подумал: тестить - так по полной и решил прогнать еще absolutnew с ВК(но уже с немного раcширенным потреблением)

А без нагруженной ВК проходило Абсолют?
Если даже при 1.37V, как вы считаете, перегрев, в корпусе совсем душно и стоит что-то предпринять.

Добавлено спустя 2 минуты 31 секунду:
Посмотрите, упадет ли при открытой крышке корпуса в предварительно проветренной комнате :D

Добавлено спустя 4 минуты 45 секунд:
Вообще, у меня длинные тесты проходило и при темпе на модулях 60*С+, согласно встроенным датчикам модулей.
Однако, предполагаю, это зависит от чипов и H8C настолько разогревать я не пробовал.
По некоторому, не подтвержденному мнению, эти чипы не любят высокой напруги и, соответственно, чрезмерного нагрева.
То есть ошибки в данном случае действительно могут быть вызваны перегревом.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
usr721
абсолют не тестил с CL17 и без видяхи. ща поставлю прогонять.
корпус средней душности :D раньше там стояла видяха которая жрет на треть меньше и не дула в сторону ОЗУ, было норм))
#77


Добавлено спустя 12 минут 12 секунд:
так, стоп
Вложение:
Снимок экрана 2024-01-14 132025.png
Снимок экрана 2024-01-14 132025.png [ 53.57 КБ | Просмотров: 508 ]
Вложение:
ZenTimings_Screenshot.png [ 35.19 КБ | Просмотров: 508 ]

яж ничего не менял :shock:

походу стоит возвращать 18-20 и RP 21 для надежности.

_________________
https://sysprofile.ru/p/1/dftm1

Последний раз редактировалось dftm1 14.01.2024 11:27, всего редактировалось 1 раз.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
dftm1 попробуй AddrCmdSetup=56, WR=16, RTP=8

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
npa4ka с AddrCmdSetup=56 ребут через 3сек теста. проверяю wr и rtp...

_________________
https://sysprofile.ru/p/1/dftm1

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
dftm1 писал(а):
яж ничего не менял :shock:

Ага.
Если тесты не повторяемые после холодного старта и с различными конфигами TM5, разгон кривой, увы :-(
Сам сталкивался с подобным многократно.

Добавлено спустя 3 минуты 24 секунды:
Первички 17-20-20-20-22 42, vSOC 1.1v, VDDG IOD 1.05V пробовал бы здесь для начала.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35555 • Страница 1634 из 1778 • <  1 ... 1631  1632  1633  1634  1635  1636  1637 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Itselfish и гости: 20

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
