  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142

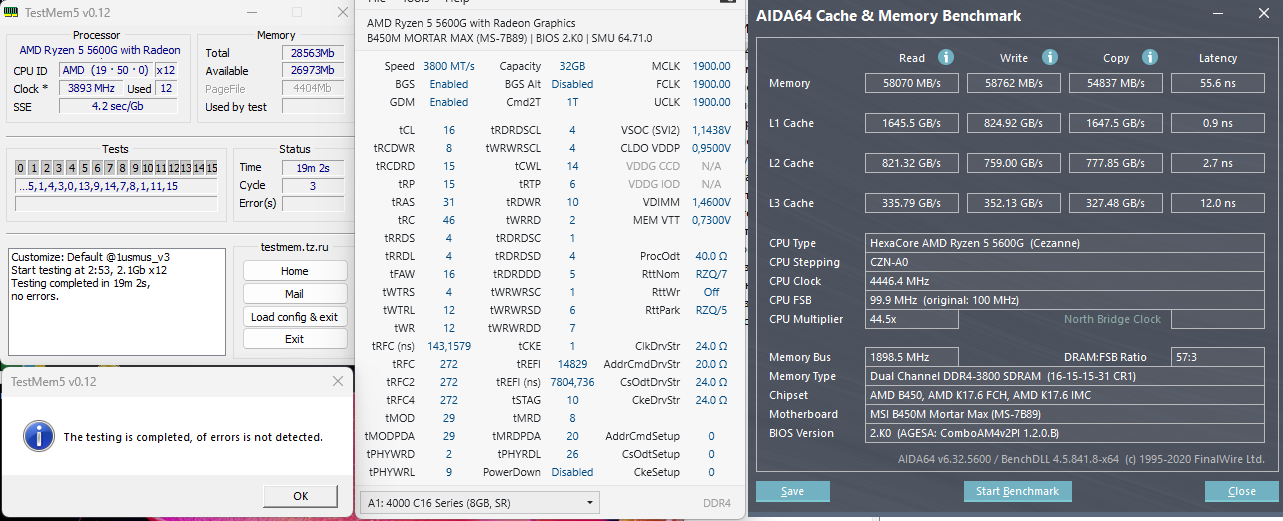

vol2008 писал(а):
Лайтовый вариант 2xDR 4200CL16 Gdm 1.52V

Да уж лайтовый.
Пробовал пару-тройку двуранговых китов на бидаях и ни один даже 4000 не ехал стабильно, а на 4200 даже и не заводился никак :roll:
Правда все киты были вовсе не отборными, а скорее на чипах низкого бина, но все же…

Добавлено спустя 3 минуты 15 секунд:
Крафтер писал(а):
Latency радует, а вот ошибки пока не очень))

Может тогда попробовать хотя бы CL17 при CR2 для начала?

4 микрона одноранга, помню, у меня такое держали и при CR1, правда с невменяемым напряжением, если на постоянку https://imgur.com/a/anZ17qc
Без доп сопротивлений после загрузки ОС вскоре она тупо зависала. Это был первый случай когда на апушке мне пришлось их использовать.
Однако именно с бидаями ситуация при 4 модулях, думается, все же обстоит несколько сложнее.

Добавлено спустя 56 секунд:
vol2008 писал(а):
What...?? )) Это откуда взялось интересно ... )) Первый раз вижу с 2017-го, чтобы включен был у кого-то

Ну, оно по дифолту включено же везде.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 23.01.2024 6:36, всего редактировалось 7 раз(а).

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
usr721 писал(а):
Ну, оно по дифолту включено же везде.

Really?)

А вообще, да, вроде кит неплохой попался, хотя была измена что цена подозрительно хорошая ). Думаю продаван чуть скинул из-за слегка поврежденной упаковки.

_________________
PJVol @OCN, Anandtech

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
vol2008 писал(а):
А вообще, да, вроде кит неплохой попался, хотя была измена что цена подозрительно хорошая ). Думаю продаван чуть скинул из-за слегка поврежденной упаковки.

Во гляньте тогда еще в тему - S8B 2x16 4400CL16 GDM, тоже был удивлен результатом.
Там конечно была вода, что помогло пройти тяжелый конфиг теста, не суть все же думаю не в этом.
AMD APU 5000 серии (Cezanne) информация и опыт пользования. #18103174

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Крафтер

Junior
Статус: Не в сети
Регистрация: 27.07.2021
Удалось поднять до 3800, Если выше, то придётся задирать напруги, чего крайне не хочется.
Пока остановлюсь))
3800
Вложение:
3800норм.png [ 276.01 КБ | Просмотров: 885 ]

Всем спасибо за помощь.


Последний раз редактировалось Крафтер 24.01.2024 9:33, всего редактировалось 1 раз.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Крафтер писал(а):
Удалось поднять до 3800, выше придётся задирать напруги, чего крайне не хочется.

Так она и здесь у вас что-то конская.
По-хорошему 1.4V должно хватать, в зависимости от бина чипов, может чуть ниже или выше.
На прошлой странице вам приводился пример лайтового (выше вашего RCD и RFC) конфига 3800CL16 GDM 1.38V с прохождением 2,5 часового теста, где и попугаи Аиды не хуже ваших (проц фикс 4400). Доска там как у вас.
Так что либо у вас совсем неудачный бин, что вряд ли, либо хватит меньше вольт.

Добавлено спустя 1 минуту 1 секунду:
Также один лишь такой 20-минутный тест еще не говорит о стабильности.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 24.01.2024 9:56, всего редактировалось 1 раз.

  Крафтер

Junior
Статус: Не в сети
Регистрация: 27.07.2021
usr721 писал(а):
Так она и здесь у вас что-то конская

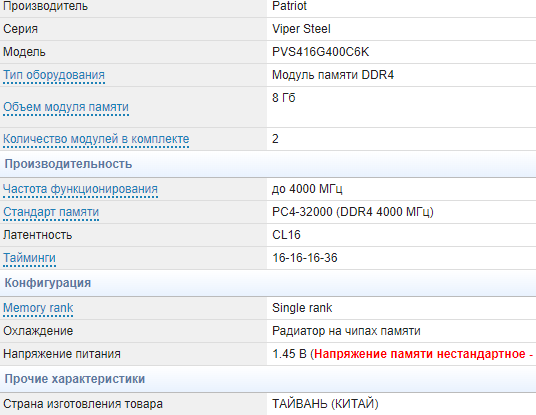

Такой комплект
Вложение:
память.png [ 31.89 КБ | Просмотров: 810 ]


  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020

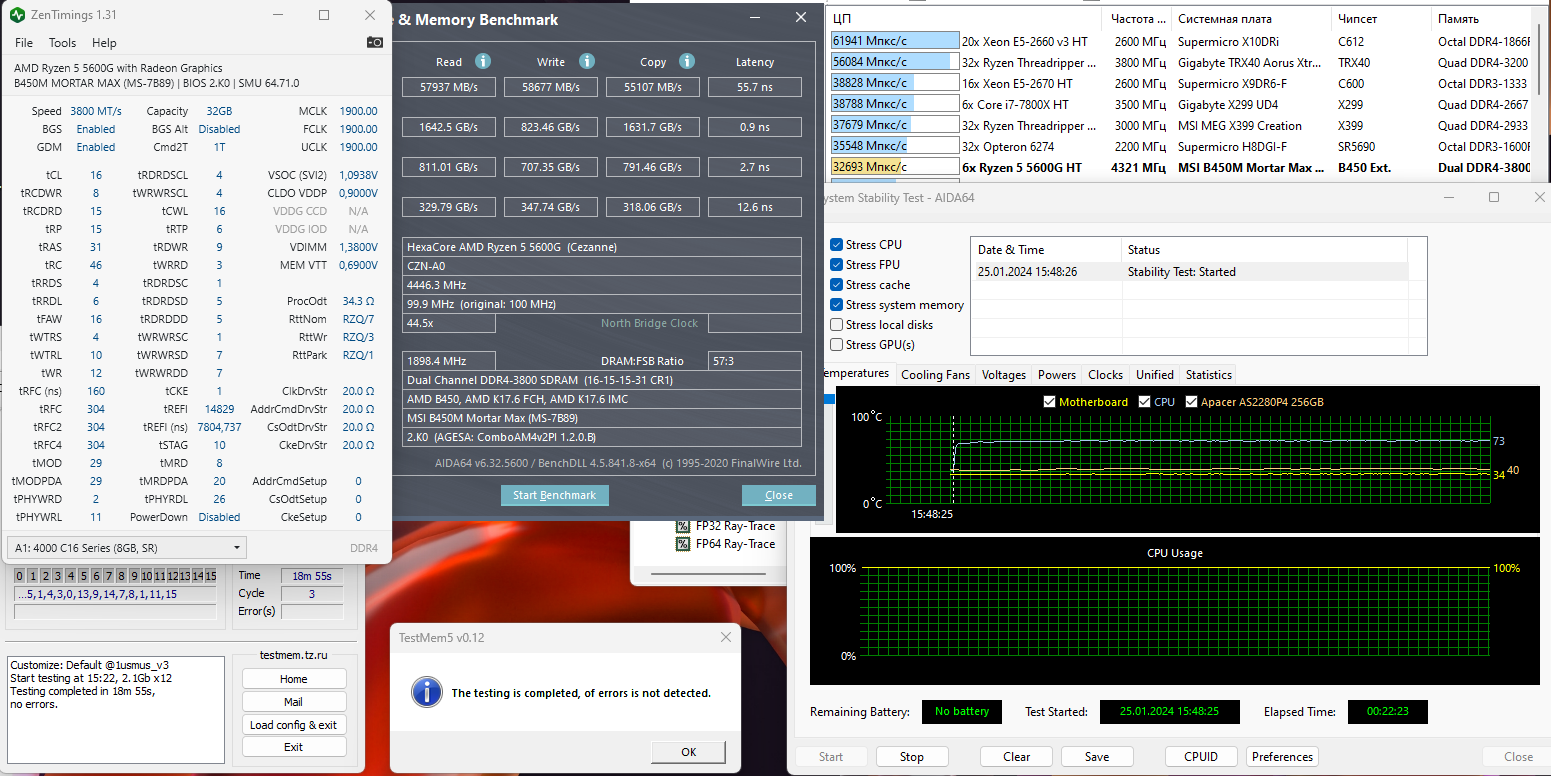

По совету usr721 решил поднять частоту и tCL (было 3600cl16).
Вот что получилось:
#77

При поднятии tCL до 17 упал tPHYRDL до 26 (было 28), а он вроде как важен.
tRP во всей гайдах советуют снижать как можно сильнее, но пока оставил так.

В теории еще можно подтянуть tWTRS tWTRL до 3/6 и снизить tWRRD до 1-2, но WTRS/WTRL 3/6 практически не встречаются у других, ну и мало ли они должны быть кратны часто встречающимся 4, а WRRD для дуалранга советуют ставить именно 3 (причем как писали в этой темке про кратность tWRRD и tRDWR я не нашел инфы, плюс пару раз я словил ошибку при тренировке памяти, когда поставил для 3600cl16 cwl14, а RDWR 10 WRRD 1.

Есть какие то замечания/предложения? Стоит ли все же снижать tRP? Что скажете насчет tWRRD 3? Не сильно ли перетянуты tRTP и tWR, или их перетянуть в принципе невозможно, чем ниже тем лучше (если стабильно конечно)?
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Klayton норм, есть шина точно тянет 3800 без многочисленных WHEA, а лучше вообще без них, а также для полной стабильности хватает столь низкого напряжения.
Иначе 3733 с первичками, вероятно, через 19, тоже будет норм.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
usr721 шина 1900 тянет (0 ошибок WHEA за 10 часов абсолют пресета тм5 и 300% мемтеста), возможно даже 1933 стабильны, но там надо чуток поднять vddp/vddg (потому что с текущими напряжениями я ловил WHEA, а когда пытался завести еще выше и крутил вольтаж - ошибок не было довольно долго), короче оставлю 3800мгц

Напряжение тут выставлено "с запасом" максимально возможное рабочее, ибо на 1.35+ в биосе (по факту получается где то 1.37+) плашки перегреваются уже в стресс тестах(((

Для 3600cl16 например нужно 1.31в

еще нашел такой пост анты от 21 года:
WTRL зависит от CWL и WRRDsg
WTRS - от CWL и WRRDdg
WR - от CWL и WRPRE

В идеале
CL=CWL=WR
WR/2=RTP=WTRL

так что все же подниму tWR до 16 и tRTP до 8 обратно, на всякий случай.
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Klayton писал(а):
шина 1900 тянет (0 ошибок WHEA за 10 часов абсолют пресета тм5 и 300% мемтеста), возможно даже 1933 стабильны

Шина проверяется не таким образом, о чем в ваших гайдах должно бы упоминаться, наверное.
Нужно хорошо нагружать проц, а не память, о чем вам здесь уже также говорилось

Klayton писал(а):
Напряжение тут выставлено "с запасом" максимально возможное рабочее, ибо на 1.35+ в биосе (по факту получается где то 1.37+) плашки перегреваются уже в стресс тестах(((

Как определили перегрев - сыпятся ошибки?

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 24.01.2024 13:19, всего редактировалось 2 раз(а).

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
usr721 писал(а):
норм, есть шина точно тянет 3800 без многочисленных WHEA, а лучше вообще без них

Не должно быть никаких WHEA на 1900. Касаемо 3800cl16 у чела с 4SR - норм. напряжение 1.46V, у него же tRCD 15

Добавлено спустя 4 минуты 8 секунд:
Ща накачу обратно AH0 c 1.2.0.7 - проверю как 2DR на нем ведут себя

_________________
PJVol @OCN, Anandtech

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
vol2008 писал(а):
Касаемо 3800cl16 для 4SR норм. напряжение 1.46V - у него tRCD 15

Это понятно, там и RFC чуть ниже.
Вот только с такой напругой это абсолютно ни к чему, как по мне, о чем и шла речь.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
usr721
За то есть вариант проверить CL15 RCD15 2T

_________________
PJVol @OCN, Anandtech

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
usr721 писал(а):
Как определили перегрев - сыпятся ошибки?

да +- в одно время, даже на таких таймингах и частотах, на которых их быть никак не должно
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Крафтер писал(а):
Удалось поднять до 3800, Если выше, то придётся задирать напруги

3800 уверенный запуск только с cl17 при 4х8 S8B; 3733мгц стабильны (при разогнанной встройке): https://ibb.co/3vkFFzW ; https://ibb.co/sHP8tw4

_________________
https://ibb.co/Sf1jB85

  Крафтер

Junior
Статус: Не в сети
Регистрация: 27.07.2021
usr721 писал(а):
На прошлой странице вам приводился пример лайтового (выше вашего RCD и RFC) конфига 3800CL16 GDM

Действительно, работает. Признаюсь честно - был сбит с толку "заводским" вольтажем.
По-позже ещё погоняю.
Огромная Благодарность за помощь!
Вложение:
3800lite.png [ 357.97 КБ | Просмотров: 448 ]


  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
всё2 3666 эдишн
Вложение:
Снимок экрана 2024-01-25 191908.png
Снимок экрана 2024-01-25 191908.png [ 608.2 КБ | Просмотров: 430 ]

нет проблем при перезагрузках
нет проблем при запуске на холодную
tRFC едет 280нс видимо за счет ослабленных первичек(тут только минимальные от 3733 работают), на 260 ошибки.
итого: на 3400 нет запуска вообще, на 3600 XMP с ошибками и проблемы на холодную, на 3733 сплошная нестабильность(не помогают ни ослабленные тайминги, ни что либо еще).

_________________
https://sysprofile.ru/p/1/dftm1

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
может ли пк уходить в ребут/зависать при недостатке DRAM вольтажа?
на 3800мгц при 1.31-1.32мгц случались такие ребуты, если чуть поднять напругу (до 1.34в) ребутов нет, память проходит тесты

думал что дело в фабрике (был зен2, который тоже мог проходить стресс тесты на 3800 мгц, а в игре словить ребут), но вряд ли нестабильная фабрика пройдет 10 минут синебенча без ошибок whea

и будет ли 3733 17-19-19-19 лучше чем 3800 17-20-20-20? может просто спуститься на шаг ниже и не париться
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Klayton писал(а):
и будет ли 3733 17-19-19-19 лучше чем 3800 17-20-20-20? может просто спуститься на шаг ниже и не париться
:ok:

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
usr721 самый прикол, что я не понимаю в чем дело

100% ловил ребуты в мемтестпро при vddg iod 0.95 при 1.30в, 1.31в и даже 1.32в (при том что мои плашки выше 1.34в в принципе не поедут)

после поднял vddg iod до 1.05, вроде ребутов не было (они далеко не сразу возникают), прочекал лоу напруги памяти - ошибок нет (даже на 1.29в не было ошибок)

после возвращаю 0.95 ошибок снова нет, даже на 1.29в памяти

симптомы - неск раз ребут, 1 раз зависание намертво, еще я видел, что по одному-двум потокам начинают сыпаться сотни ошибок (может ребут из за этого и происходит), очень похоже на нестабильность фабрики

но опять же фабрика бегает цб23 на 1900мгц и 0.95в 10 минут без единой ошибки

мистика какая то

ну правда я тестирую с пбо+200 и курвой, но вряд ли в этом дело, пбо я так и так буду оставлять
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35555 • Страница 1643 из 1778 • <  1 ... 1640  1641  1642  1643  1644  1645  1646 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: diadiavaniar, Elandilenator и гости: 27

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
