Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  JadeHarley

Member
Статус: Не в сети
Регистрация: 21.04.2021
Привет, имеется вот такая память AX4U36008G18I-DT50 и XMP видимо в ней сломан что ли. Так как в калькуляторе нет Зен 3, я теперь не знаю что и делать, как гнать это. Потому что местами на 3600 ХМР проскакивают подозрительные вещи, ну и в целом с такими чипами грех не погнать немного совсем, так вот что можно попробовать?
Вложение:
ZenTimings_Screenshot.png [ 32.36 КБ | Просмотров: 1301 ]
Вложение:
snap27012024130814.png [ 37.46 КБ | Просмотров: 1301 ]

_________________
Плохое предчувствие порой обретает реальные формы.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Catmart10 писал(а):
И как понять из-за чего они?

Из-за шины, ваш кэп ;)
Сперва определяем полностью стабильную ее частоту в вашем случае без WHEA, а лишь затем уже играемся с таймингами.
Ваши способы, linx, а также можно уже приводимый вам DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #18060730
Ну и ваша обычная работа/игры день-другой тоже, как видно, это выявляют.

Но вообще, если у вас не 2-чиплетный 6-ядерник, по-моему не стоит тратить время на попытки с 4000.

Добавлено спустя 8 минут 6 секунд:
JadeHarley примерно таким образом, только vSOC можно ниже тк у меня апушка или вообще оставьте его пока на автомате.
Также с первичками 16-19-19-19-39 58 и WR 12, RTP 6 пробуйте, если что.
BSG тоже оставляем на автомате, опять же, у меня они из-за апушки иные.
ProcODT, возможно, нужно будет чуть повысить, если вообще не будет старта.
M8E 2x8 3733CL16 CR1 1.37V
#77

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
usr721
Ты что друган, в магазине по продажам оперативки работал, извини за нескромный вопрос?
Откуда в профиле столько скринов разных модулей ? :)

_________________
PJVol @OCN, Anandtech

  Motiga

Junior
Статус: Не в сети
Регистрация: 30.12.2019
Поставив вентилятор на обдув памяти я пришел к выводу, что при повышении частоты на работу начинает сильно влиять температура. И это влияние не компенсируется напряжением. Как минимум это объясняет почему при понижении напряжения повышается стабильность: т.к. уменьшается нагрев. Да, между 1.28 и 1.30v разница не велика, но видимо её достаточно.
С обдувом даже получилось прогнать один цикл TM на 3600 без ошибок. В начале второго уже вылетел бсод, но динамика положительная.

usr721 писал(а):
Попробуйте сперва при RFC на автомате посмотреть как оно будет. Затем попробуйте при CR2.
Неподходящие кадбасы могут быть причиной бсодов.
vSOC здесь пробовал бы выше, около 1.05V хотя бы.

Попробовал всё из вышеперечисленного, с обдувом. Между прогонами делал перерывы.

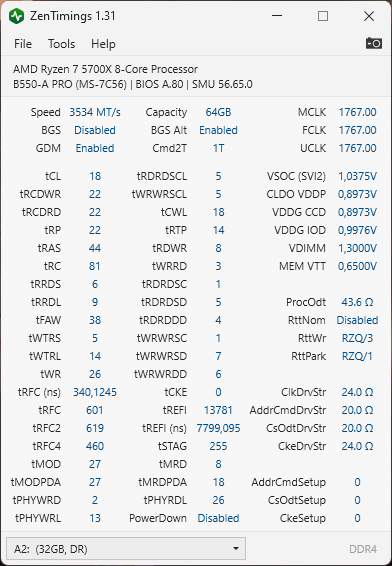

От чего отталкивался
Вложение:
Снимок экрана 2024-01-27 132500.png
Снимок экрана 2024-01-27 132500.png [ 53.91 КБ | Просмотров: 1223 ]
Напряжение на SOC выставил 1.05v, ZenTimings почему-то всегда на 0.0125 меньше показывает.

Отправная точка: бсод через 26:51
tRFC на авто (972): 4 минуты - полетел графический интерфейс. После перезахода в пользователя продержался ещё 11:20 до бсода.
CR2 (без GDM): 12 минут без обдува до бсода и в среднем 4 с обдувом (я не понял почему, но ладно)
Кадбасы 24-24-24-24: бсод через 6:46.
Итого: Все варианты не стабильны, но при изменениях либо становилось хуже, либо я что-то делал не так.

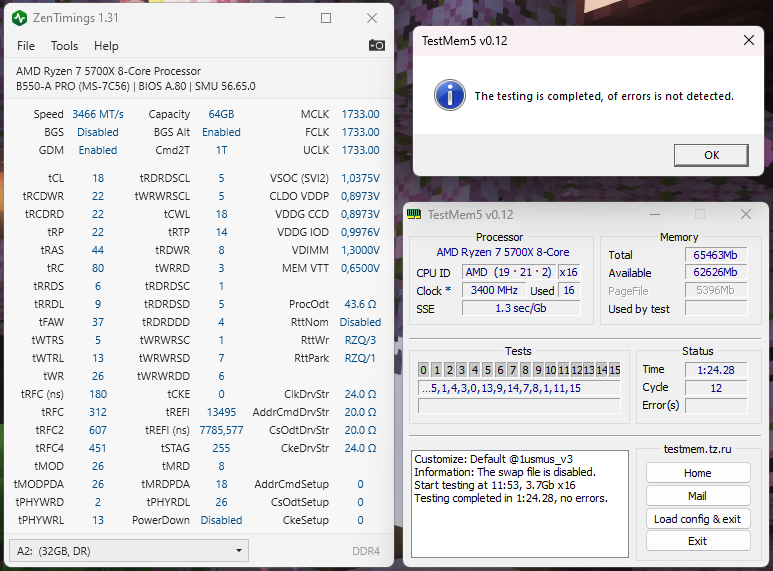

3466 выглядит стабильно. Без обдува в прохладном корпусе TM был пройден. Посмотрю, что будет с подогревом от ВК и начну либо скидывать дальше частоту, либо ужимать тайминги
Прогон на 3466
Вложение:
Снимок экрана 2024-01-27 131835.png
Снимок экрана 2024-01-27 131835.png [ 160.72 КБ | Просмотров: 1223 ]

_________________
Ryzen 7 5700x | MSI B550-A PRO | A-DATA 32x2 Gb 3400 MHz | RTX 3070ti Ultra W

  JadeHarley

Member
Статус: Не в сети
Регистрация: 21.04.2021
usr721 Понял, спасибо, попробую

_________________
Плохое предчувствие порой обретает реальные формы.

  Agiliter

Advanced member
Статус: В сети
Регистрация: 29.03.2017
Motiga
Задирайте RDWR и _SD _DD.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Motiga

Junior
Статус: Не в сети
Регистрация: 30.12.2019
Agiliter писал(а):
Задирайте RDWR и _SD _DD.

На сколько сильно задирать? Поднял на 3, с шагом по 1. Положительной динамики не наблюдаю

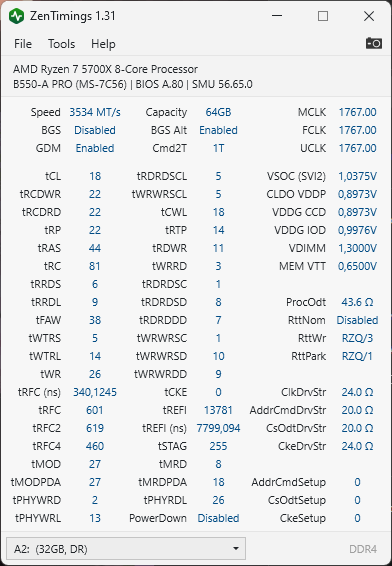

3533, RDWR _SD _DD +3 от авто
Вложение:
Снимок экрана 2024-01-27 172406.png
Снимок экрана 2024-01-27 172406.png [ 53.2 КБ | Просмотров: 1191 ]

_________________
Ryzen 7 5700x | MSI B550-A PRO | A-DATA 32x2 Gb 3400 MHz | RTX 3070ti Ultra W

  Agiliter

Advanced member
Статус: В сети
Регистрация: 29.03.2017
Видимо не оно, но пока так и оставьте. Попробуйте RCD и RP +2. RRD+2 оба.
Если не поможет попробуйте поднять сопротивление ProcODT и вместе с ним чуть накинуть напряжения на планки.
WRRD4

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Motiga

Junior
Статус: Не в сети
Регистрация: 30.12.2019
Agiliter
После их поднятия стало лучше, через 2:52 ошибка в тесте 1 (1-й цикл), на 13:30 снова ошибка в 1-м (2-й цикл) и на 15:40 бсод. Так долго без обдува он ещё не держался.
RCD, RP, RRD +2, WRRD 4
Вложение:
Снимок экрана 2024-01-27 175037.png
Снимок экрана 2024-01-27 175037.png [ 53.82 КБ | Просмотров: 1158 ]

Повышение сопротивления, кажется ничего не дало. Только пропала ошибка в тесте 1. Черный экран на 10:40 и бсод на 11:37.
Добавление 0.01v на планки ситуацию ухудшило, 4:50 вылет двух потоков, 5:20 ещё одного. После перезапуска теста примерно через 3 минуты бсод.

_________________
Ryzen 7 5700x | MSI B550-A PRO | A-DATA 32x2 Gb 3400 MHz | RTX 3070ti Ultra W

  Agiliter

Advanced member
Статус: В сети
Регистрация: 29.03.2017
Попробуйте CL 20, RRDS 10, RRDL14, FAW 60.
На больших планках RRDS и RRDL могут быть заметно больше чем привыкли видеть большинство. Возможно дело в них.
Если всё равно не помогает то забейте. Даже если получится установить, что конкретно не едет, то скорее всего тайминги уже растут непропорционально частоте и такой разгон несколько бесполезен.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Motiga

Junior
Статус: Не в сети
Регистрация: 30.12.2019
Не помогло. RRDL 12, FAW 54, выше материнка не позволила выставить. Но сути это не меняет, такой разгон действительно становится бесполезным. Особенно учитывая что на 3466 они ведут себя уже гораздо лучше.

_________________
Ryzen 7 5700x | MSI B550-A PRO | A-DATA 32x2 Gb 3400 MHz | RTX 3070ti Ultra W

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
интересный момент: если на 3733 запустить y-cruncher FFT VT3 то оно выдает ошибку буквально сразу, при этом на 3666 можно часами гонять. проверил несколько раз.
надо было его раньше использовать.

_________________
https://sysprofile.ru/p/1/dftm1

  NUTSAKKOL

Junior
Статус: Не в сети
Регистрация: 28.01.2024

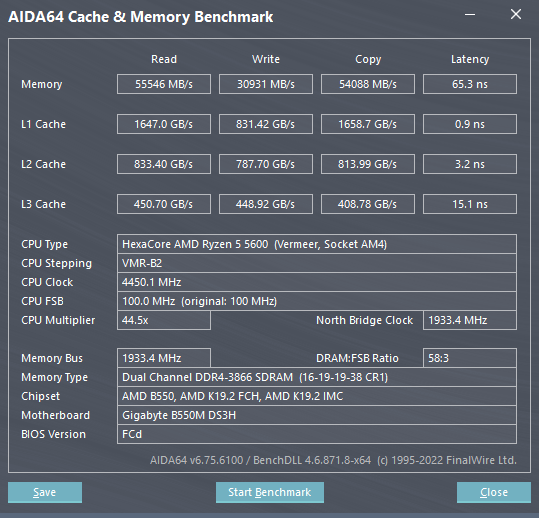

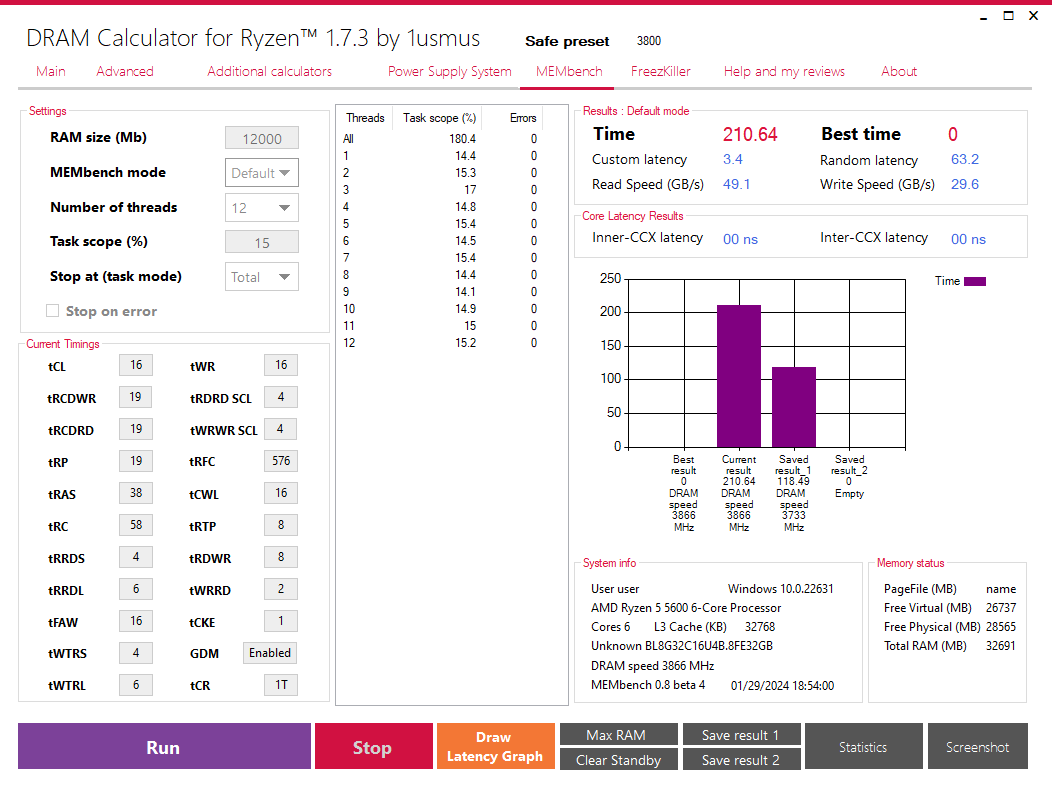

Всем привет. Плюс минус по туторам разогнал с товарищем. Ориентировался по больше части на рекорд SRV1977. Есть ли еще варианты снизить задержку. Trfc уже не ужимается по крайней мере на этих напряжениях и trc тоже.

Добавлено спустя 1 минуту 25 секунд:
NUTSAKKOL писал(а):
Всем привет. Плюс минус по туторам разогнал с товарищем. Ориентировался по больше части на рекорд SRV1977. Есть ли еще варианты снизить задержку. Trfc уже не ужимается по крайней мере на этих напряжениях и trc тоже.

Мемтемт от 1usmus v3 прошел три цикла без ошибок.


Вложения:
cachemem55.png [ 91 КБ | Просмотров: 799 ]
cachemem 55.png
cachemem 55.png [ 35.2 КБ | Просмотров: 799 ]
cacheme55.png [ 60.79 КБ | Просмотров: 799 ]
  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
Подскажите, при экстрим престе тм5 вылезла такая ошибка спустя 11 часов (14й проон):

<< Thread Error Handler >>
State: 8
Core number: 0
Exception code: C0000005h
Exception addr: 100018D3h

0F 28 1F 0F 28 67 10 0F 28 6F

<< Thread Error Handler >>
State: 8
Core number: 2
Exception code: C0000005h
Exception addr: 100018D3h

0F 28 1F 0F 28 67 10 0F 28 6F

При этом тайминги следующие:
#77


Вопрос - в чем может быть проблема? Вероятно ли, что дело в напруге, ведь я тестировал прямо самую минимально рабочую (на скрине чуток неправильно, ошибка вылезла при 1.240в, на 1.230в ошибки начинает сыпать довольно быстро)?
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Klayton писал(а):
Подскажите, при экстрим престе тм5 вылезла такая ошибка спустя 11 часов (14й проон):

Проц в стоке? Ошибка намекает на ядра ЦП

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
npa4ka писал(а):
Проц в стоке? Ошибка намекает на ядра ЦП

пбо +200, но я еще раз перемеривал курву не так давно и к стабильной курве накинуто +4 на каждое ядро
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Klayton писал(а):
Подскажите, при экстрим престе тм5 вылезла такая ошибка спустя 11 часов (14й проон):

Хз, так долго никогда тесты не крутил))
Напруга у вас конечно низкая, интересные чипы попались…

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Klayton

Member
Статус: Не в сети
Регистрация: 05.05.2020
usr721 писал(а):
Напруга у вас конечно низкая, интересные чипы попались…

Я на 3600 решил вернуться с 3800 тк там тоже вылезала одна единственная ошибка, могла через несколько часов вылезти

Походу это она и есть

А куда копать непонятно, хоть четный cl ставь обратно и старый пресет
  Motiga

Junior
Статус: Не в сети
Регистрация: 30.12.2019
На какие тайминги, помимо tRFC влияет температура? На холодную система работает нормально, но с подогревом от ВК TM даёт единичную ошибку в среднем через 20 минут.
Стабильно в прохладе
Вложение:
Снимок экрана 2024-01-30 120303.png
Снимок экрана 2024-01-30 120303.png [ 144.82 КБ | Просмотров: 573 ]
vSOC отображает меньше, выставлено 1,025v
Поднятие tRFC до 360 нс, VDIMM до 1,3v, VSOC до 1,05v и VDDG IOD до 1,00v, tRAS и tRC +1, результатов не дало

_________________
Ryzen 7 5700x | MSI B550-A PRO | A-DATA 32x2 Gb 3400 MHz | RTX 3070ti Ultra W

  dftm1

Member
Статус: Не в сети
Регистрация: 19.06.2017
Откуда: Чусовой
Motiga
у меня первички влияли на это. т.е. зажатые до упора требовали trfc 330нс, совсем чуть расслабленные уже входили в пределы для CJR 280нс(указанные в гайде i2хард). а без вк хватало 260.
без GDM можно было бы попробовать просто +1 на все первички, а так можно частоту на шаг вниз.
а вообще tRAS должен быть 48 при таком tRC и tRP. tRAS=tRC-tRP

_________________
https://sysprofile.ru/p/1/dftm1

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35555 • Страница 1646 из 1778 • <  1 ... 1643  1644  1645  1646  1647  1648  1649 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: adhd, Stilet88, Vladimir_st и гости: 28

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
