AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
ALEKSEYNOEV писал(а):

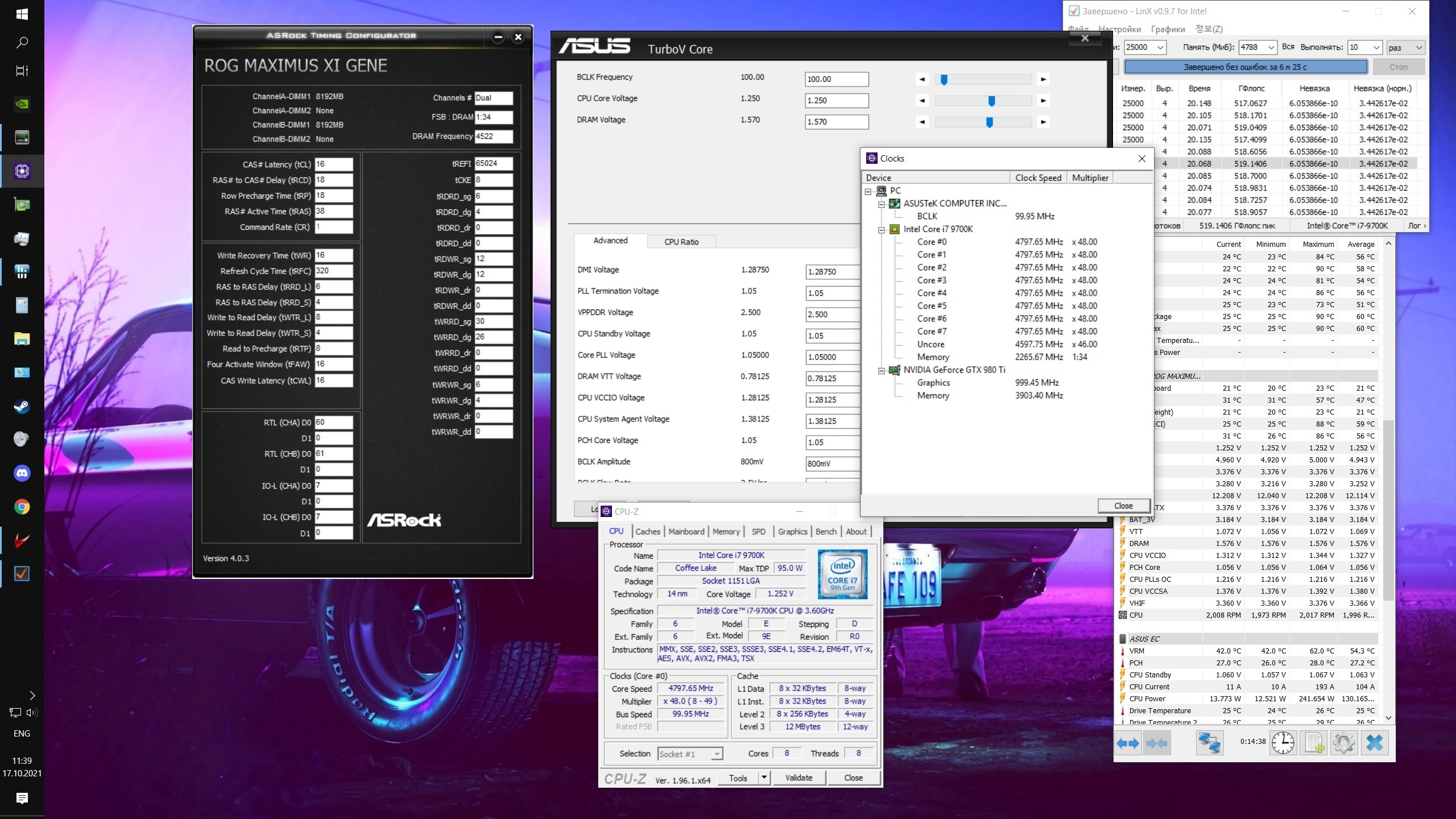

P.S Мой кривой разгон в вложениях

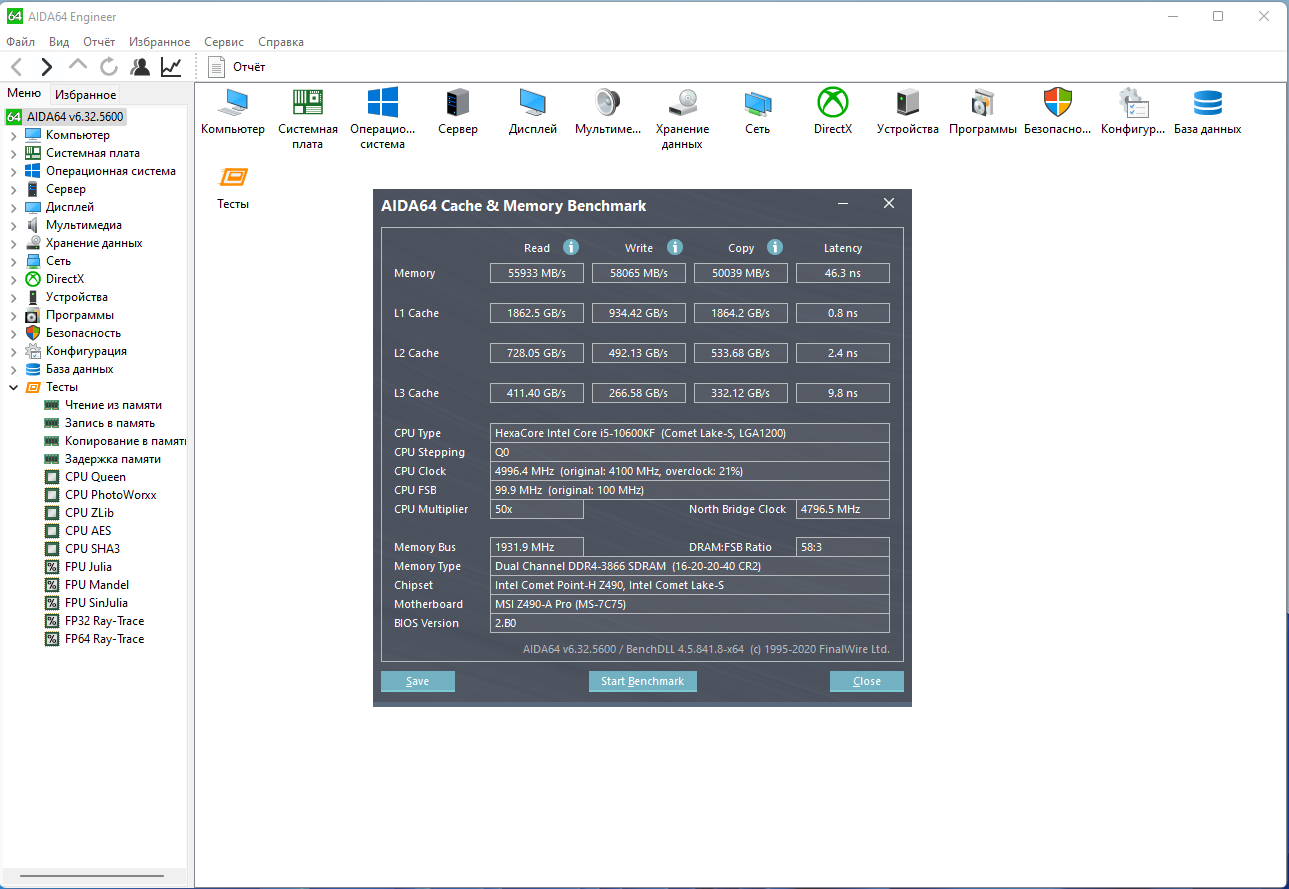

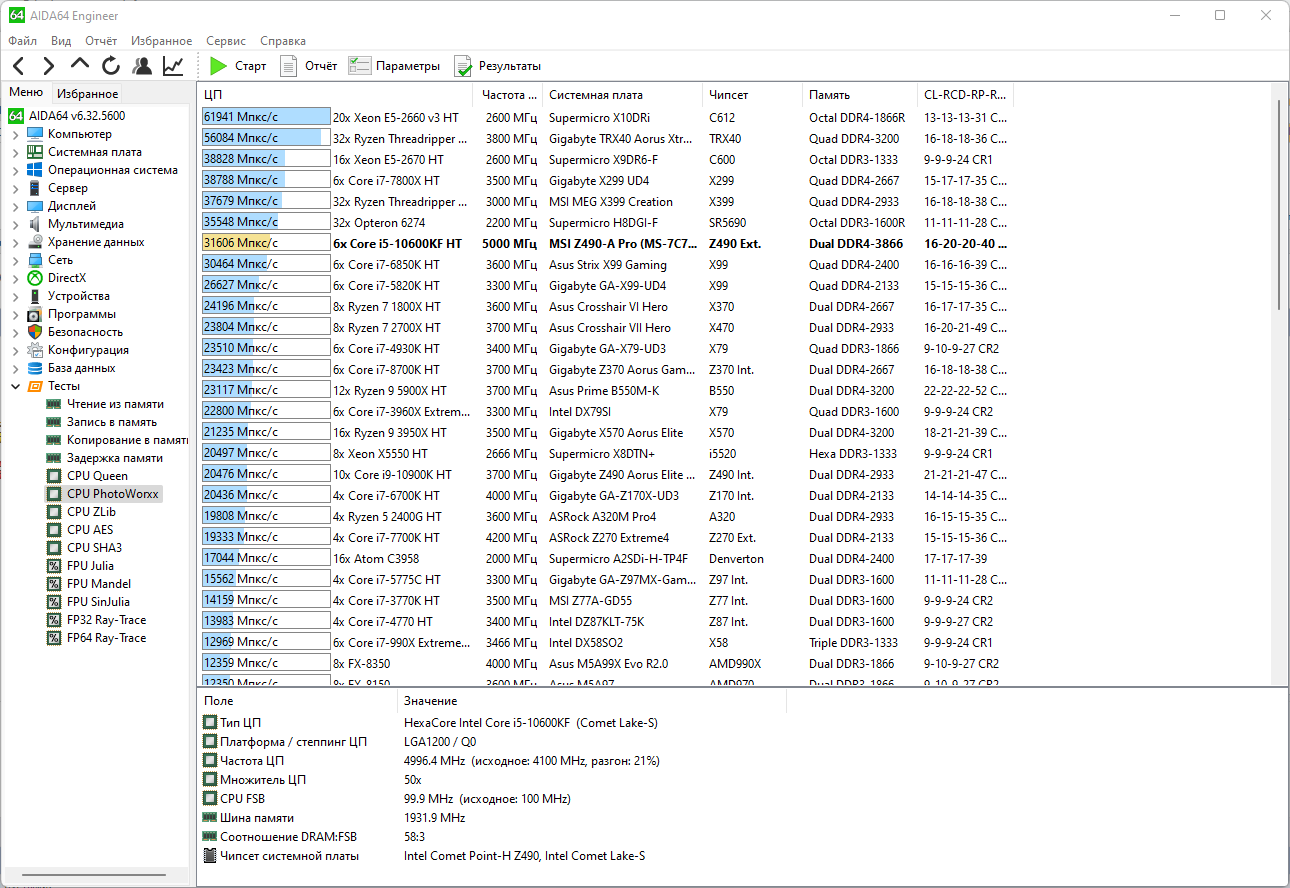

У Вас процессор, мать и память близки к моим. Интересно сравнить результаты. А можно взглянуть на результаты в каких-нибудь тестах? AIDA64 Cash & memory, photoworxx LinX Cinebench
Охлаждение процессора кастомная вода что ли? Как Вы умудрились фикс на все ядра 5000 и ring 4800 на постоянку поставить?
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
А можно взглянуть на результаты в каких-нибудь тестах?
Попозже скину аидовские. А вот насчёт LinX и Cinebench сомневаюсь у меня кулер слабый Lucifer v2 2х be quite pure wings 2. Как будут деньги хочу с КУ заказать водянку 240 или 280 arctic freezer
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
wangmerc писал(а):
Есть ощущение, что угрелся у меня IMC на процессоре
Подбирайте слоупы и уменьшайте напряжения SA и IO.
Добавлено спустя 4 минуты 59 секунд:
ALEKSEYNOEV писал(а):
Попозже скину аидовские. А вот насчёт LinX и Cinebench сомневаюсь у меня кулер слабый Lucifer v2 2х be quite pure wings 2. Как будут деньги хочу с КУ заказать водянку 240 или 280 arctic freezer
Частота процессора для воздуха запредельная. Я себе даже 4900 не могу позволить из-за нагрева. Если не смогу стабильность полноценно протестировать на такой частоте, то смысл её выставлять? Стабильный разгон это когда система легко проходит любые тесты сколь угодно долго. А ещё производительность должна расти соответственно. Тут полно умников, у которых частоты высокие, а производительность низкая (троттлинг, кривые настройки и т.д. и т.п.). Это относится и к памяти и к процессору.
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
Member
Статус: Не в сети Регистрация: 14.03.2003 Откуда: Samara Фото: 46
Короче балистики у меня работают только на дефолтных или около того частотах 3600, все что выше в тестах сыплет ошибки. При этом балистики не вывозят большой trefi, работает только без ошибок 15000-30000 примерно. И можно думать на что угодно, только вот купил я опять гскил на самсунге и он мало того, что производительнее на 3800, это видно в линпаке(можно и 4000, но сыплет ошибки), так ещё и ошибок на Самсунге нет , если первичка правильно настроена. Сейчас получил 3800 17-17-17-36, которое все тесты проходит. И результат этот был получен за несколько часов, когда баллистики я мучаю уже 10 дней безрезультатно. Не исключаю, правда, вариант, что на 490-590 платформе он покажут стабильность и результаты получше, но там и самсун попрет по частоте выше...
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
ALEKSEYNOEV писал(а):
Ну LinX и Cinebench жрут неимоверно много, я просто играю в игрушки и там температуры намного приземлённые 60-80С.
А как можно нормально проверить процессор программами, которые не жрут много? В играх бсодов нет и то хорошо? Я, к примеру, контроллер памяти линксом проверял, когда слоупы настраивал. Контроллер памяти без нагрева и не проверить нормально. Советую на время разгона памяти частоту процессора либо к дефолтной сбросить, либо к заведомо рабочей. Иначе ошибки процессора от ошибок памяти не отличить.
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
Cyborg писал(а):
Сейчас получил 3800 17-17-17-36, которое все тесты проходит.
Такое ощущение что главная задача - это частота с таймингами. Скорость копирования и латентность в AIDA64 ? Сколько баллов в Photoworxx ? Найти кого-нибудь с таким же процессором и сравнить результаты.
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
Member
Статус: Не в сети Регистрация: 14.03.2003 Откуда: Samara Фото: 46
iskandar скорость копирования в принципе на самсунге двуранге больше, на 4000 оно под 60000, когда как на балистиках только 53000 и больше не растет... На 3800 скорость копирования у Самсунга 54000. До компа доеду , сделаю скриншот
Member
Статус: Не в сети Регистрация: 14.03.2003 Откуда: Samara Фото: 46
ALEKSEYNOEV BL2K16G32C16U4 у меня. Это микрон rev.B iskandar На моей плате, больше 4200 на одноранге не прыгнуть. Про большие частоты это про 490 серию чипсетов.
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
ALEKSEYNOEV писал(а):
ну это же MSI, обычно у всех MSI с этим проблемы
Меня это сильно не парит. Не едет и не надо. Судя по всему, у меня чипы по качеству немножко хуже среднестатистических (tRCD=10.48nS) и никаких чудес от них ждать не приходится. Да ещё и двуранги. Скорость и латентность устраивают, а чего ещё мне надо?
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
Последний раз редактировалось iskandar 17.10.2021 12:19, всего редактировалось 1 раз.
Пытался запустить 4266 cl18-22-22-44 1.45V не запускается, с этого делаем вывод что дуалранги B-Die лучше чем E-Die, ну кроме случаев исключения где 4133-4266 cl16 берут E-Die
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
ALEKSEYNOEV писал(а):
Пытался запустить 4266 cl18-22-22-44 1.45V не запускается, с этого делаем вывод что дуалранги B-Die лучше чем E-Die, ну кроме случаев исключения где 4133-4266 cl16 берут E-Die
У меня 4266 18-22-22-42 не только запускались, но и работали пару месяцев, все тесты проходили и т.п. Но как-то на грани устойчивости, особенно в жару. Ошибки в тестах рандомно начали появляться. Я откатился на 4200. 4300 запускается, но в тестах памяти почти сразу ошибки. Я ещё на разные версии биоса грешу. Чем новее, тем кривее
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
