  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Doomer12

Member
Статус: Не в сети
Регистрация: 12.09.2018
npa4ka стоит смотреть в dram calculator для настройки вторичек На би даях?
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Doomer12 писал(а):
npa4ka стоит смотреть в dram calculator для настройки вторичек На би даях?

Нет, руками намного ниже ужимаются

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Flanker-E+

Member
Статус: Не в сети
Регистрация: 07.04.2024
usr721 писал(а):
сперва 1-ый вариант, затем второй
RC 62
RRDS 4(6)
RRDL 6(8)
FAW 16(24)
WTRS 4
WTRL 10(12)
WR 12(16)
RTP 6(8)

RFC подожмете позже.
Ищите сперва с какого момента не будет старта, затем добавляйте какое-то количество тактов и тестируйте всячески.


Сделал как вы сказали, что во первом, что во втором варианте результат латенси в аиде ухудшается, по сравнению с авто.

p.s после ужимания RFC все наладилось

_________________
AMD Ryzen 7 5700X3D | RX6800xt PowerColor Red Devil| DDR4 32GB 3466Mhz | MSI B550 A-PRO.

Последний раз редактировалось Flanker-E+ 12.04.2024 19:38, всего редактировалось 1 раз.

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
npa4ka
А что не так с калькулятором? Базовый пресет он вычисляет нормально, если им правильно пользоваться. И если учесть небольшие замечания по напряжениям, особенно Vdimm и Vsoc (и компания).

_________________
PJVol @OCN, Anandtech

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
vol2008 писал(а):
А что не так с калькулятором?

Им пользуются неправильно. Его некоторые буквально считают калькулятором который конкретно для них подберёт оптимальные параметры. :D

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
vol2008 писал(а):
npa4ka
А что не так с калькулятором? Базовый пресет он вычисляет нормально, если им правильно пользоваться. И если учесть небольшие замечания по напряжениям, особенно Vdimm и Vsoc (и компания).

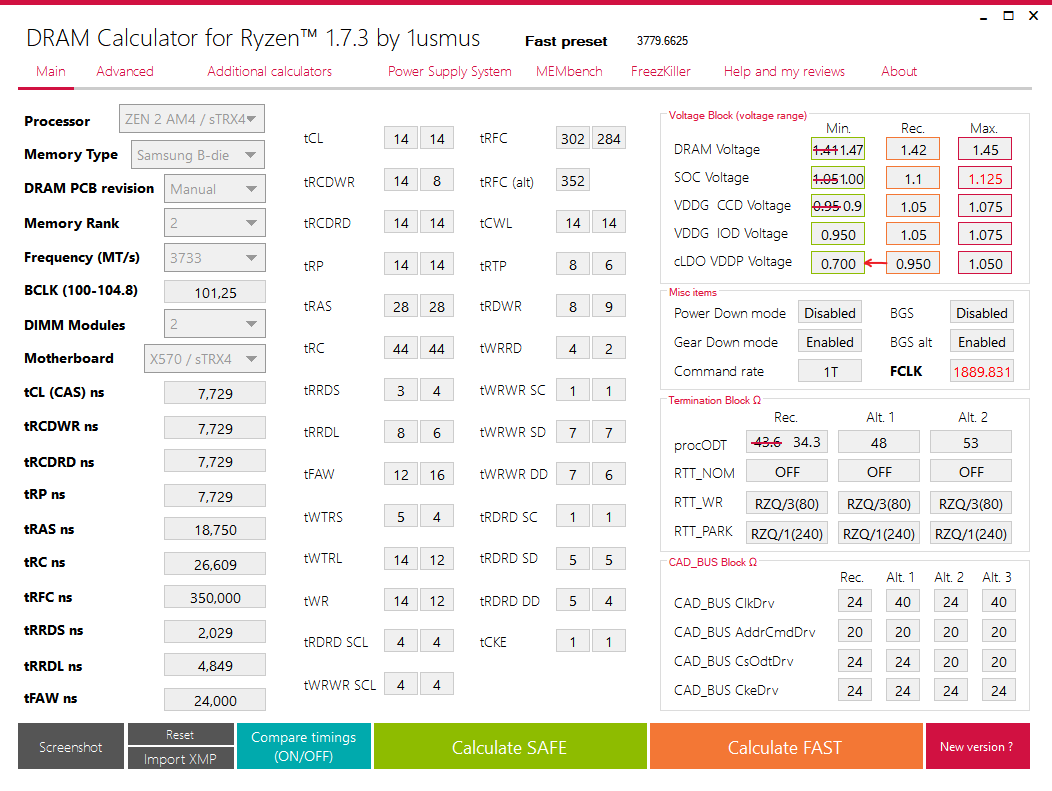

А что тут так?
Вложение:
Снимок экрана 2024-04-12 193009.png
Снимок экрана 2024-04-12 193009.png [ 84.06 КБ | Просмотров: 2024 ]
Не, ну оно конечно заведётся и работать будет, но это вовсе не самый оптимальный вариант - почти все тайминги можно ужать сильнее

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Flanker-E+

Member
Статус: Не в сети
Регистрация: 07.04.2024

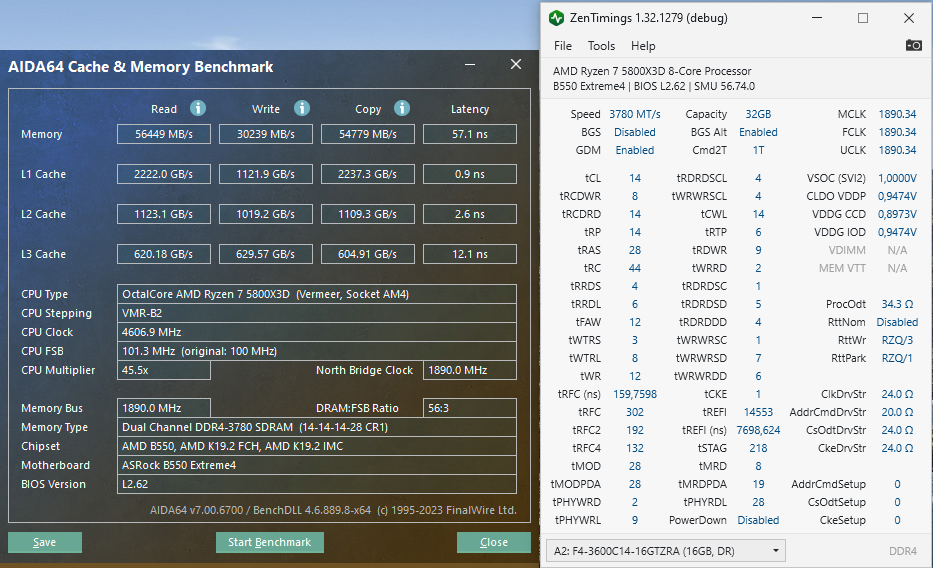

usr721 В общем получилось как то так, вроде не плохо.


Вложения:
Снимок экрана 2024-04-13 030830.png
Снимок экрана 2024-04-13 030830.png [ 215.84 КБ | Просмотров: 2004 ]

_________________
AMD Ryzen 7 5700X3D | RX6800xt PowerColor Red Devil| DDR4 32GB 3466Mhz | MSI B550 A-PRO.
  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29

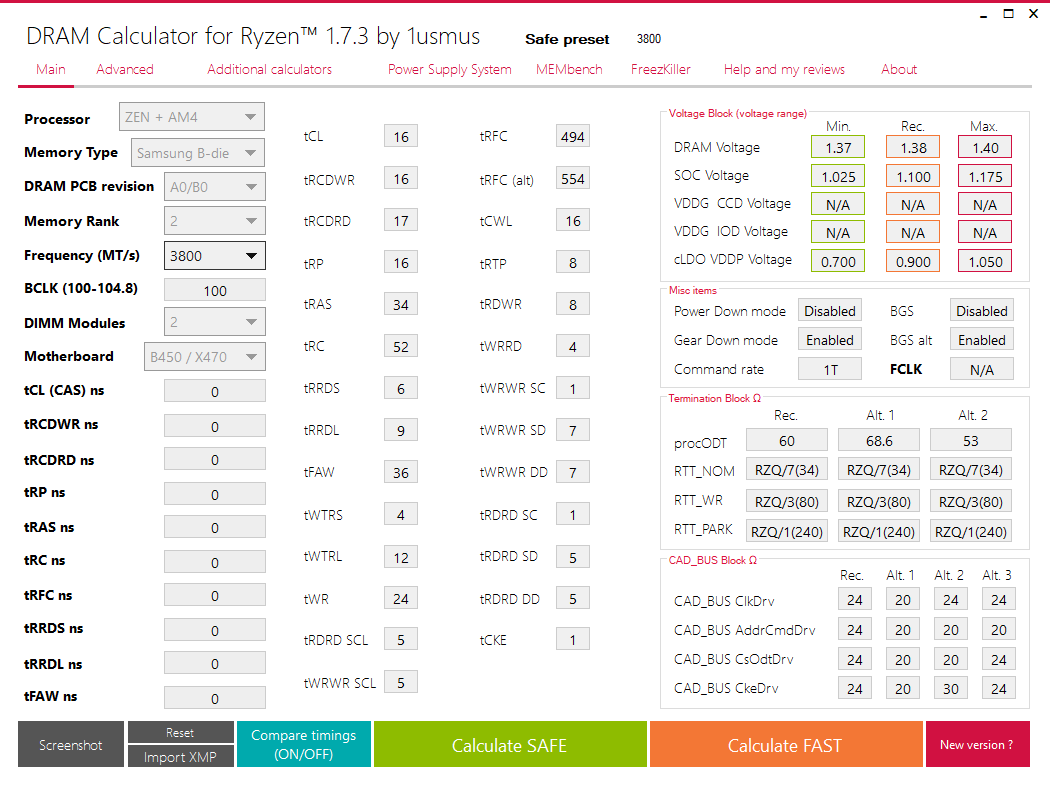

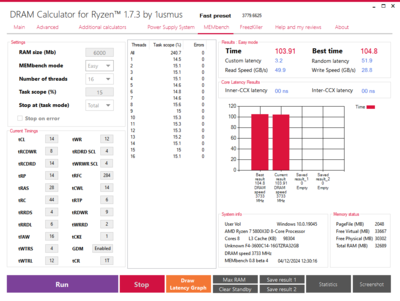

npa4ka писал(а):
А что тут так?

"тут" - ничего. Не зря же я подчеркнул слово "правильно" )
внимание, следим за руками...
Вложение:
calc.png [ 71.28 КБ | Просмотров: 2003 ]
Вложение:
mb3.png [ 62.12 КБ | Просмотров: 2001 ]

То что зачеркнуто - мои изменения.

_________________
PJVol @OCN, Anandtech

Последний раз редактировалось vol2008 12.04.2024 20:16, всего редактировалось 2 раз(а).

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
vol2008 писал(а):
"тут"

Там двуранг стоит.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Agiliter писал(а):
Там двуранг стоит.

Really? )) И чо?

_________________
PJVol @OCN, Anandtech

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Ну 34.3 оно конечно всё равно не предлагает, но дофига памяти могут поднять минимальный ProcODT до диапазона 40-60.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Agiliter писал(а):
Ну 34.3 оно конечно всё равно не предлагает

Разумеется, это специфика DDR Phy Zen3, которого не было на момент написания программы.
Я вроде говорил, что есть несколько замечаний, но в целом не вижу особых проблем с вычислением.

_________________
PJVol @OCN, Anandtech

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Проблемы на самом деле только 2.
1. Пользователи которые верят в магию, которая конкретно им всё сделает за них.
Для таких пользователей поясняю. Автор набирал свою статистику из личного опыта и опыта других пользователей, естественно с учётом некоторых мануалов.
Калькулятор по большому счёту ничего не вычисляет. Максимум переводит значения тактов из одной частоты в другую, там где статистики нет.
То есть он никак не учитывает конкретно ваши планки, конкретно вашу плату и тп. Максимум может XMP "адаптировать".
2. Он давно не обновлялся. Есть гидра которая включает его функционал, но я не слежу за её функционалом и актуальные ли там данные.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Agiliter
Не согласен со второй половиной п.1, т.к. для того чтобы именно "учитывать конкретно ваши планки" есть кнопка "Import XMP", которая не "адаптирует XMP", а импортирует SPD профиль, сохраненный из "тайфуна". Исходя из этого, целиком согласен с первой частью п.1 - нужно внимательней читать инструкцию к программе и загружать SPD профиль перед расчетом.

_________________
PJVol @OCN, Anandtech

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Я знаю, что она делает. Это никак не поможет с планками которые автор не добавил, как и с профилями которые производитель заполнил неверно.
Не ну если гонять только 2*8 бидаи и что там было популярно, то оно конечно подходит. :D

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
vol2008 писал(а):
Не зря же я подчеркнул слово "правильно" )
Ну так он на твоём же скрине предложил странные тайминги, у тебя у самого другие же выставлены
RRDS ниже 4 выставить не выйдет, аналогично FAW<16 (ну или не везде выйдет, моя МП не позволяла)
WR/RTP не 2:1
WTRS/L 4/12 (и даже ниже) работают всегда, зачем 5/14 рекомендует?

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
npa4ka писал(а):
WR/RTP не 2:1

Это кстати спорное утверждение, основанное на том что в JEDEC предусмотрено одно значение на оба тайминга. Контроллер памяти вполне может иметь два регистра для этих параметров.
В любом случае большинство таймингов ориентированные только на запись дают копеечный прирост реальной производительности в большинстве случаев. Вот уж их в последнюю очередь надо жать до упора.

Добавлено спустя 1 минуту 36 секунд:
npa4ka писал(а):

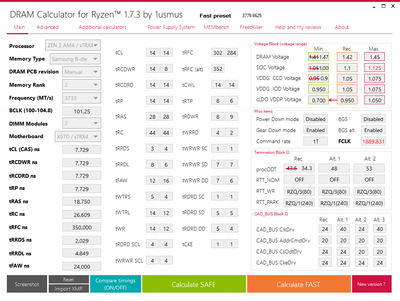

зачем 5/14 рекомендует

Скорее всего просто округлил до большего целого при повышении частоты, так как эта частота заполнена не руками.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
npa4ka писал(а):
RRDS ниже 4 выставить не выйдет, аналогично FAW<16 (ну или не везде выйдет, моя МП не позволяла)

Да не, выставляется без проблем, FAW = 4*RRD_S. Другое дело что 4/6 имхо постабильнее, хотя не уверен на все 100% - надо тестить.

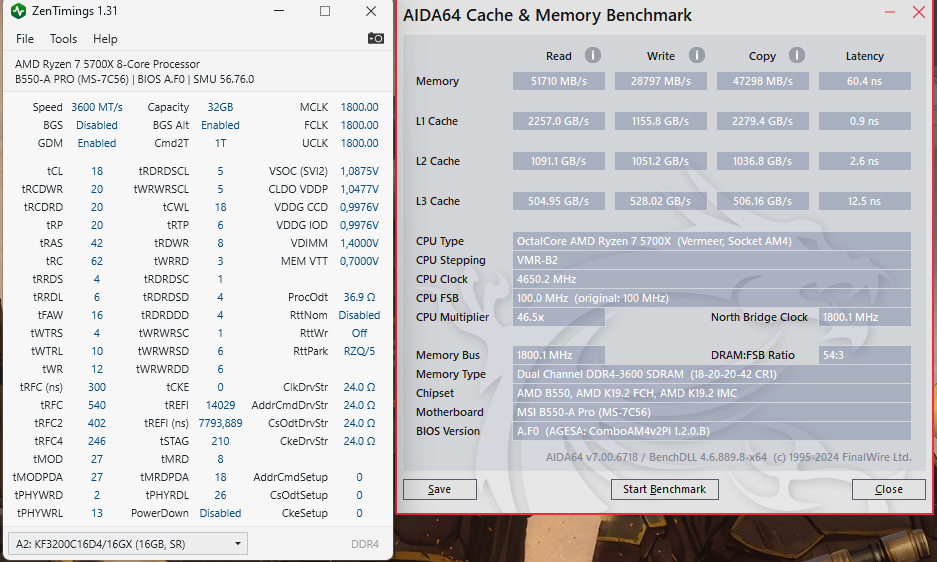

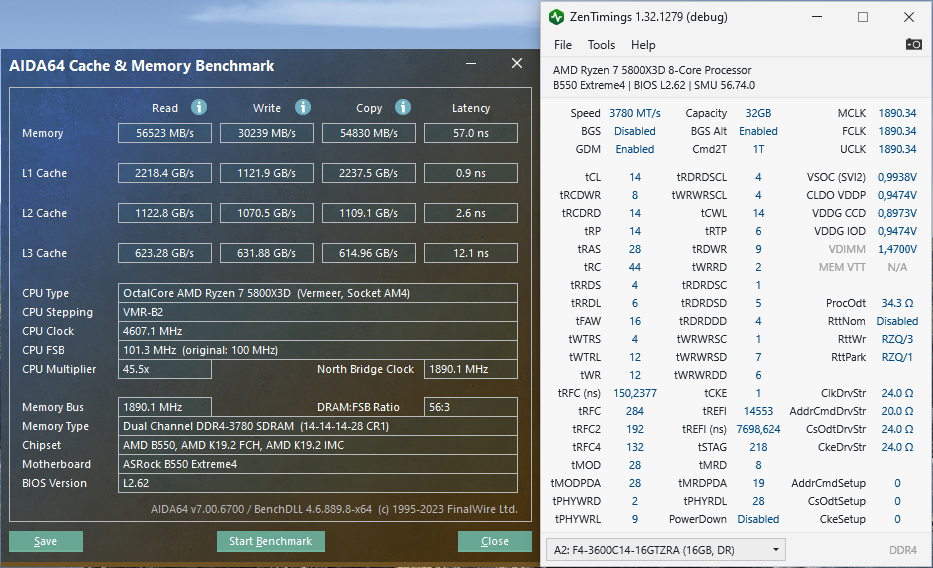

3/8/12 vs. 4/6/16
Вложение:
cm4.png [ 344.08 КБ | Просмотров: 1961 ]
Вложение:
cm3.png [ 347.2 КБ | Просмотров: 1961 ]

_________________
PJVol @OCN, Anandtech

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
А ещё в теории RRD меньше 4 не работает, что ставит под вопросом, что там вместо него применяется и применяется ли вообще. В лучшем случае там просто нет эффекта.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
vol2008 писал(а):
Да не, выставляется без проблем

Где выставляется то? На скринах нету RRDS=3 (ты видимо по ошибке выставил WTRS)
По FAW да, 12 согласен, встречал такое (только это бессмысленно ввиду невозможности RRDS<4)

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35556 • Страница 1674 из 1778 • <  1 ... 1671  1672  1673  1674  1675  1676  1677 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Ducadim, Kolob, X-or и гости: 37

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
