  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Pavluxa
Иди уроки учи

_________________
PJVol @OCN, Anandtech

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
vol2008 писал(а):
30403 - условно-нормально

ну значит можно вернуть
vol2008 писал(а):
WTRS/L - 4/12

на каждый день? а то я обратно вчера откатился

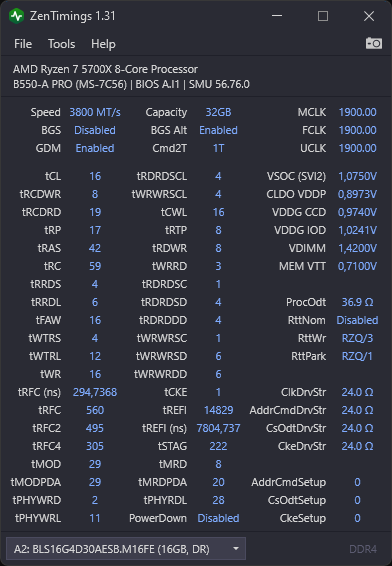

Вложение:
ZenTimings_Screenshot.png [ 34.36 КБ | Просмотров: 2191 ]

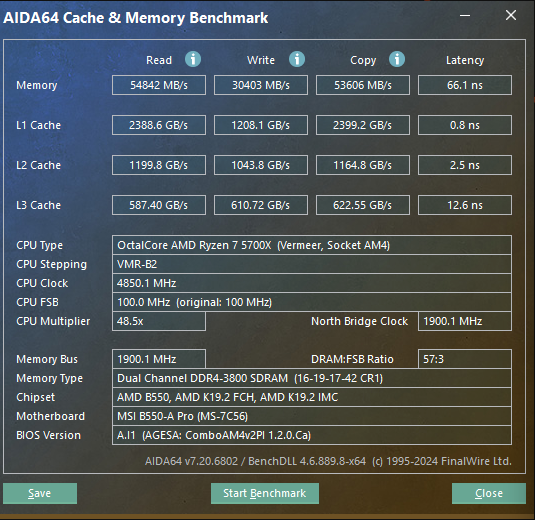

Вложение:
cachemem.png [ 253.62 КБ | Просмотров: 2191 ]

что поправить что бы латенси хотя бы до 60 уменьшить

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
bigmotor писал(а):
что поправить что бы латенси хотя бы до 60 уменьшить

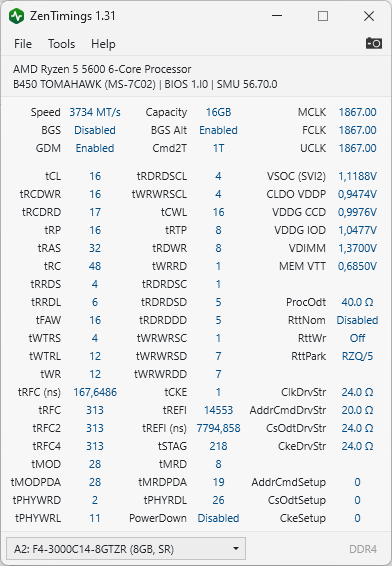

попробуй фикс:

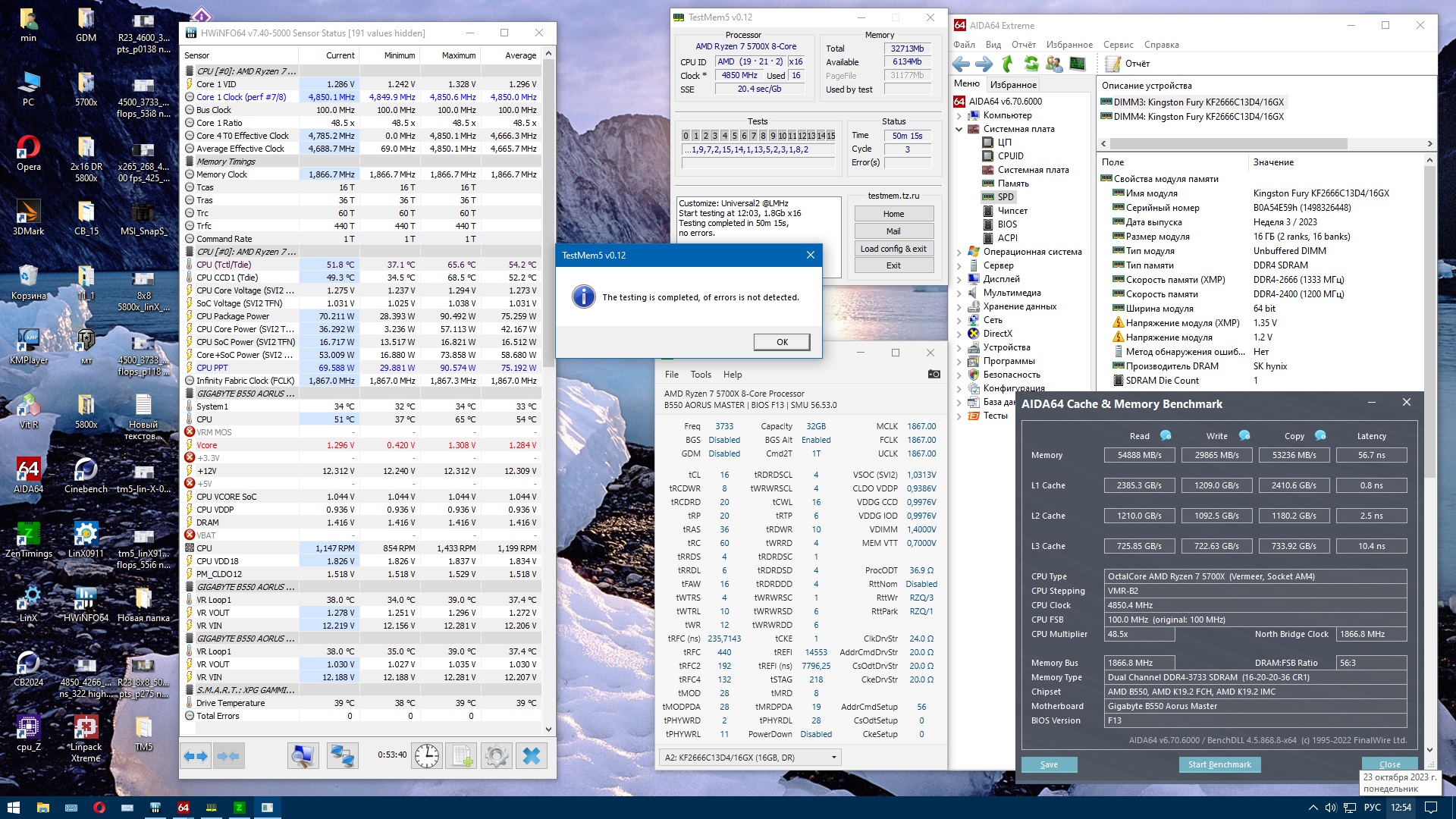

Вложение:
tm5_4850_3733_1867_56i7 ns_02000 norm_056_o840_p020_o860_o400_d580_p015_aida_162020 monitor.jpg
tm5_4850_3733_1867_56i7 ns_02000 norm_056_o840_p020_o860_o400_d580_p015_aida_162020 monitor.jpg [ 811.72 КБ | Просмотров: 2182 ]

_________________
https://ibb.co/Sf1jB85

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
michernov писал(а):
попробуй фикс

не :?:

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
гоняю игры и делал тест асмуса в такими настройками
и всё же может кто поможет мне ещё подкрутить тайминги что бы снизить латенси с 65? Я куда не тыкну наобум так сразу всё ломается, хз что куда крутить и мануалы по разгону читал, но увы не выходит у меня ничего хорошего, у меня даже на 3600 не заводилось, а уж допилить 3800 для меня вообще из разряда невозможного :bandhead:
Вложение:
ZenTimings_Screenshot.png [ 34.15 КБ | Просмотров: 1760 ]

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
bigmotor писал(а):
может кто поможет мне ещё подкрутить тайминги что бы снизить латенси с 65?
Загрузись в безопасный режим и сделай тест AIDA там, покажи скрин

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Leon75

Member
Предупреждение
Статус: Не в сети
Регистрация: 18.01.2013
Откуда: РФ
Фото: 1081
bigmotor писал(а):
что поправить что бы латенси хотя бы до 60 уменьшить

Сменить планки на отборные бидаи.

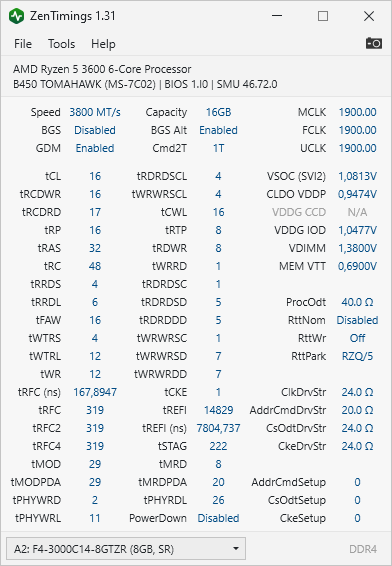

Хотя, у меня с 4 планками на аесах сейчас 60 нс:
#77

А на б450 56 было:
#77

Но на практике ты эту разницу (56 и 65) не увидишь.

_________________
B550M Steel Legend
5800X PBO+CO+200
LE360 V2 ARGB
AES 3800 CL16 32 Gb
KFA2 RTX 3080Ti SG
Legion GX PRO 850W Gold
970 EVO+ 2х2тб
LG 27GL83A-B
Eurocase M430ZАF

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
npa4ka писал(а):
безопасный режим и сделай тест AIDA там, покажи скрин

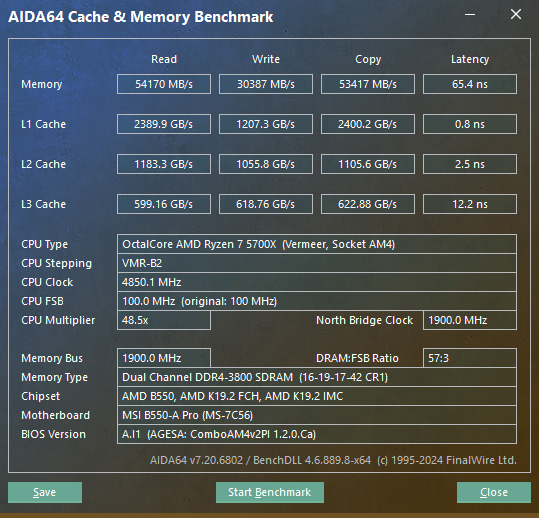

Вложение:
cachemem.png [ 246.09 КБ | Просмотров: 1739 ]

это в обычном режиме
Вложение:
Снимок экрана 2024-06-03 215601.png
Снимок экрана 2024-06-03 215601.png [ 284.57 КБ | Просмотров: 1739 ]

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
bigmotor писал(а):
это в обычном режиме

У тебя сильно захламлена ОС - почисти фоновые процессы и будет 58-60нс
Если хочешь ещё снизить - тогда отключай GDM и пробуй CL15 или если не получится CL17 (C17 будет скорее всего лучше, чем CL16). Но для этого придётся ох как попотеть

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
npa4ka писал(а):
У тебя сильно захламлена ОС

не то что бы захламлена, всё очень нужное и ничего лишнего вроде бы :lol:

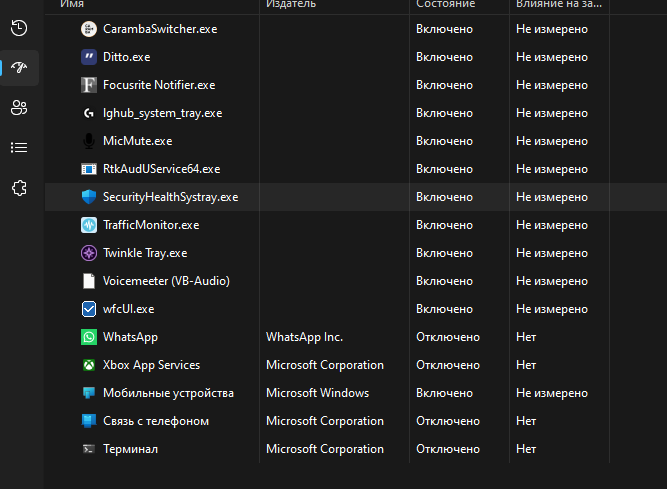

это вот барахло в автозапуске, сейчас всё вырубил и латенси стало 58.9
каждое приложение откусывает по чуть-чуть
и так опыт поставлен и есть результат, можно ли считать, что у меня с настройкой памяти плюс минус всё ок и можно дальше ничего не крутить, ну может кроме поиска более низких напряжений?
Вложение:
Снимок экрана 2024-06-06 110101.png
Снимок экрана 2024-06-06 110101.png [ 36.61 КБ | Просмотров: 1728 ]

npa4ka писал(а):
отключай GDM

ни как нельзя, тогда система вообще не едет ни как

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

Последний раз редактировалось bigmotor 06.06.2024 11:09, всего редактировалось 1 раз.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
bigmotor писал(а):
можно ли считать, что у меня с настройкой памяти плюс минус всё ок и можно дальше ничего не крутить, ну может кроме поиска более низких напряжений?

Можно. Да и напряжения можно не искать, лучше иметь запас

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
npa4ka меня напряжение SoC немного беспокоит, камрад wolf91kv который мне настраивал память (странно куда то исчез и личка закрыта) рекомендовал ставить 1.1 это я уже скинул до 1.075 и этого оказалось достаточно может быть ещё можно чуть скинуть, но при 1 v система уже не стартует кстати. По памяти 1.42 вроде бы безопасно для ддр4 насколько я понял

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

Последний раз редактировалось bigmotor 06.06.2024 11:13, всего редактировалось 1 раз.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
bigmotor писал(а):
меня напряжение SoC немного беспокоит

Не о чем беспокоиться, пока у тебя SoC ниже 1.2В

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
bigmotor писал(а):
это вот барахло в автозапуске

OMFG... :D

_________________
PJVol @OCN, Anandtech

  Leon75

Member
Предупреждение
Статус: Не в сети
Регистрация: 18.01.2013
Откуда: РФ
Фото: 1081
bigmotor писал(а):
не то что бы захламлена, всё очень нужное и ничего лишнего вроде бы

Это еще не все, винда не все показывает - запусти автостарт - там еще больше мусора будет )))))

_________________
B550M Steel Legend
5800X PBO+CO+200
LE360 V2 ARGB
AES 3800 CL16 32 Gb
KFA2 RTX 3080Ti SG
Legion GX PRO 850W Gold
970 EVO+ 2х2тб
LG 27GL83A-B
Eurocase M430ZАF

  kiberman

Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
vol2008 писал(а):
OMFG...


В таких условиях что либо тестировать, или настраивать энергосбережение на цпу, такое себе занятие :lol:

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
Подчистил :cry: вырезал не особо нужное и выиграл около 5 ns

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•

  Havok213

Junior
Статус: Не в сети
Регистрация: 25.07.2019
Приветствую!

До недавних пор имел конфиг Ryzen 5 3600, MSI B450 Tomahawk и G.Skill F4-3000C14 2x8gb (одноранговый samsung b-die)
На этом конфиге был успешно осуществлен разгон до 3800 16-17-16-32 (см. спойлер), большинство таймингов бралось с калькулятора, все конфиги тм5 и остальные проверки проходили без проблем.
С такими же таймингами как у 3800, без ошибок гонялась память и на 3733 под 1.37V (скрина с зена, к сожалению, нет)
R5 3600 + 3800 DRAM
Вложение:
3800_fast_zen.png [ 33.9 КБ | Просмотров: 1503 ]


Недавно приобрел Ryzen 5 5600, процессор в стоке без разгона.
Попробовал применить аналогичные тайминги/напряжения с новым процессором и в бенчмарках получал постоянные ошибки, случались перезагрузки (без бсодов) и сыпались тысячами WHEA
Почитав данную тему, пришлось спуститься на 3733 и подкорректировать напряжения под zen3, что полностью избавило от WHEA, но бенчмарки на память без ошибок все еще не получается пройти
Пока что самая успешная версия настроек под новый процессор под спойлером
R5 5600 + 3733 DRAM
Вложение:
3733_zen6.png [ 34.8 КБ | Просмотров: 1503 ]

С такими настройками был пройден без ошибок TM5 конфиг Extreme от anta на 3 цикла (1 час), без ошибок OCCT бенчмарк с инструкцией AVX2 (1 час), но в TM5 конфиг 1usmus_v3 на 30 циклов (2 часа) нашел одну ошибку, а в Extreme на 12 циклов (4 часа) нашлось ещё 2 ошибки
Последующие запуски 1usmus_v3 на 25 циклов с различными настройками напряжения (пытался подобрать подходящие VSOC и VDIMM, остальные напряжения не трогал) все время находят 1-2 ошибки, причем ошибки постоянно на разных тестах выскакивают

Прошу подсказать на что обратить внимание и как можно подкорректировать настройки под R5 5600?
Верна ли моя гипотеза, что если память ехала с определенными таймингами на прошлом процессоре, то должна с этими же таймингами ехать и на новом процессоре, а дело может быть только в напряжении?
  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Havok213
Command rate - 1T
tRDWR в 9, а лучше все turn-around тайминги в Auto, для начала. Vdimm можно поднять на один-два шага.
Vddp 0.9, Vddg CCD 0.9, Vddg IOD 0.95-1.00, Vsoc 1.000-1.050
ProcODT - 34.3 Ohms
Clk driver strength - 30 / 40 ohms

_________________
PJVol @OCN, Anandtech

  Shpongle

Member
Статус: Не в сети
Регистрация: 02.02.2021

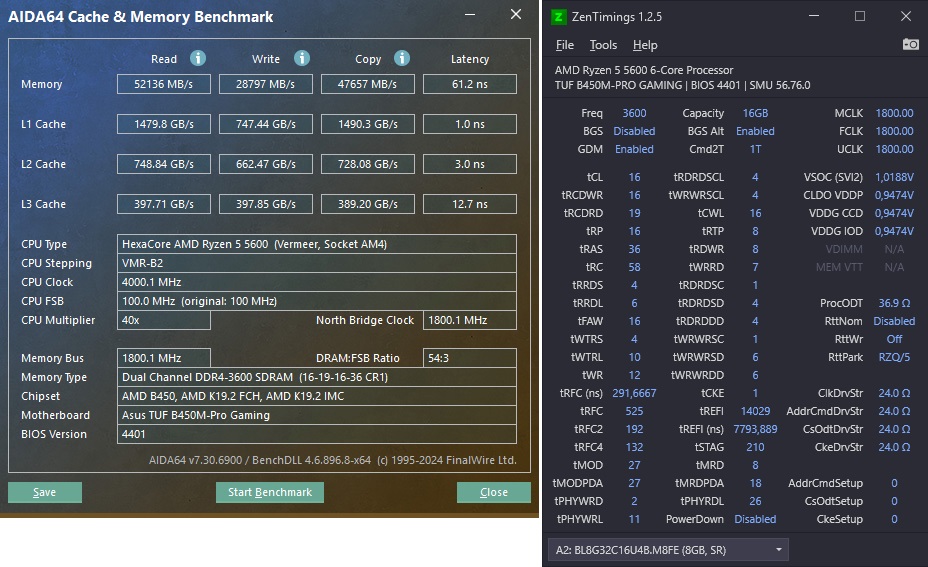

Может кто подсказать - всё ли нормально? Ошибок нет.
Ballistix 2x8 3600 e-die.
Soc - 1.03
Dram - 1.34
Вложение:
Screen.jpg [ 181.75 КБ | Просмотров: 1309 ]

_________________
Ryzen 5600|4000|-30
Scythe Ninja 5
ASUS TUF B450M Pro Gaming
Ballistix 2x8 3600 CL16
1050Ti KalmX
Seasonic 550FX
Thermaltake Versa 18/17

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35560 • Страница 1696 из 1778 • <  1 ... 1693  1694  1695  1696  1697  1698  1699 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 23

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
