  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  vladpurka77

Junior
Статус: Не в сети
Регистрация: 15.06.2024

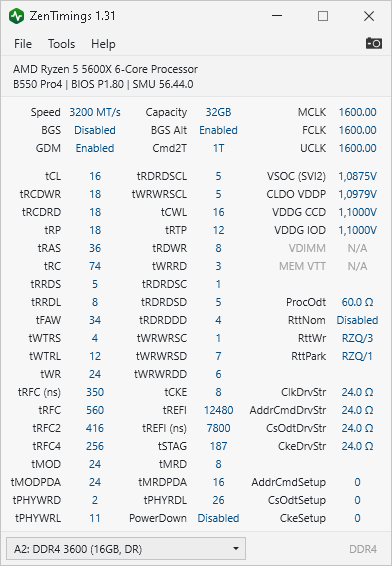

Всем привет, помогите с разгоном, что изменить - когфин 5600x b550 pro4, adata d45rgb


Вложения:
ZenTimings_Screenshot.png [ 32.44 КБ | Просмотров: 6369 ]
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
del

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Последний раз редактировалось Remarc 24.06.2024 21:10, всего редактировалось 1 раз.

  vladpurka77

Junior
Статус: Не в сети
Регистрация: 15.06.2024
ну у меня получилось вот так вот, надо ли что то менять? самсунг d-die


Вложения:
Screenshot_15.png [ 36.57 КБ | Просмотров: 6006 ]
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
del

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Последний раз редактировалось Remarc 24.06.2024 21:10, всего редактировалось 1 раз.

  Shpongle

Member
Статус: Не в сети
Регистрация: 02.02.2021

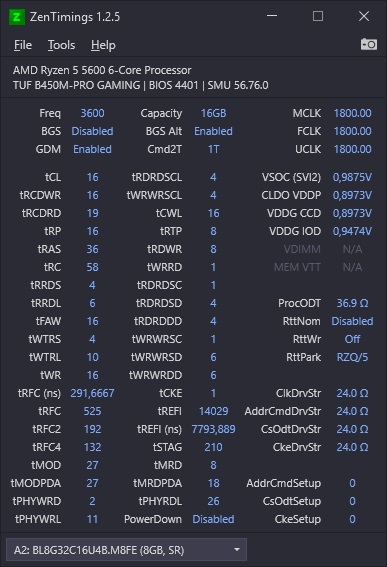

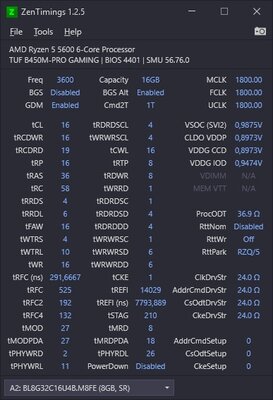

Может кто подсказать - правильно ли выставлены значения/не пережато? Ошибок/фризов/глюков вроде бы не замечено.
VSOC - 1.000
VDDP - 0.900
CCD - 0.950
IOD - 0.950
Вложение:
Screen.jpg [ 77.73 КБ | Просмотров: 5811 ]

_________________
Ryzen 5600|4000|-30
Scythe Ninja 5
ASUS TUF B450M Pro Gaming
Ballistix 2x8 3600 CL16
1050Ti KalmX
Seasonic 550FX
Thermaltake Versa 18/17

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Shpongle писал(а):
Может кто подсказать - правильно ли выставлены значения/не пережато? Ошибок/фризов/глюков вроде бы не замечено.

vsoc я бы выше сделал,по таймингам twr либо 16 либо trtp 6

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Shpongle

Member
Статус: Не в сети
Регистрация: 02.02.2021
Спасибо, twr, trtp я уже крутил - разницы не заметил (12-6, 16-8), но поставил 16-8.
Мелькала тут некая формула выставления значений VSOC, VDDP, CCD, IOD - стоит на неё ориентироваться?
SRV1977 писал(а):
VSOC>VDDG (2 значения, они одинаковые)>VDDP (примерно 0.900V)

Например:
VSOC - 1.050;
VDDG CCD - 1.010
VDDG IOD - 1.010
VDDP - 0.900
Все требования соблюдены:
VSOC >VDDG на 40mV>VDDP, при этом VDDP не может быть равно или больше VDDG, но может быть максимальным 1.000V


Да, и если при моих настройках (выше в сообщении) всё едет без ошибок - может так и оставить?
И если поднимать SOC, то до скольки?
Раньше ставил 1.03, а тут решил немного снизить-поэкспериментировать просто. Тут же у кого-то на форуме видел, что прекрасно на 1.000 работает на 3600

_________________
Ryzen 5600|4000|-30
Scythe Ninja 5
ASUS TUF B450M Pro Gaming
Ballistix 2x8 3600 CL16
1050Ti KalmX
Seasonic 550FX
Thermaltake Versa 18/17

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Shpongle
3600 mt/s у всех будет работать прекрасно с Vsoc 1v.
Vddg CCD можно до 0.9 попробовать снизить..

Формул никаких нет. Есть понимание, что Vddg CCD питает только пары апстрим GMI линков, тогда как Vddg IOD питает апстрим всех остальных GMI, плюс даунстрим CCD.
И еще, источник обоих Vddg это регулируемое с помощью отдельных dLDO Vsoc.

_________________
PJVol @OCN, Anandtech

  Shpongle

Member
Статус: Не в сети
Регистрация: 02.02.2021

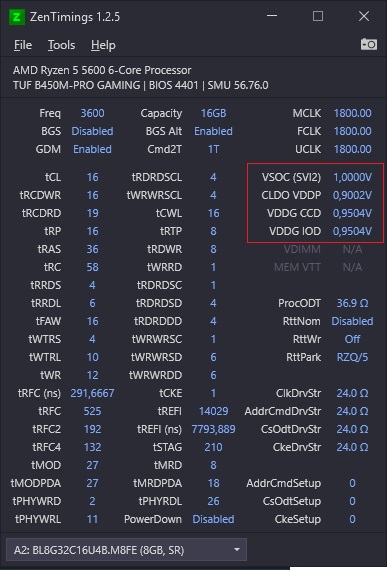

Спасибо, сделано. Буду наблюдать.
Вложение:
Screen.jpg [ 75.87 КБ | Просмотров: 5657 ]

_________________
Ryzen 5600|4000|-30
Scythe Ninja 5
ASUS TUF B450M Pro Gaming
Ballistix 2x8 3600 CL16
1050Ti KalmX
Seasonic 550FX
Thermaltake Versa 18/17

  iotsak

Member
Статус: Не в сети
Регистрация: 18.07.2017
Откуда: Екатеринбург
Фото: 4

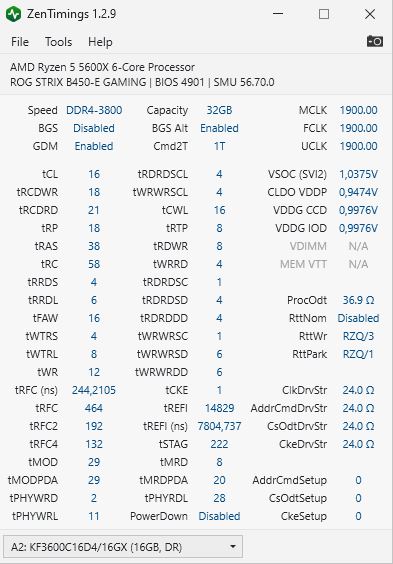

Всем привет, поменял проц 5600х на 57003д, выставил настройки памяти такие же, что делал для 5600х (3800cl16) система стартанула прошел мемтест без ошибок, поиграл в киберпанк, осст около 10 мин все стабильно, но появился двойной старт при перезагрузке и вкл компа, снизил частоту до 3666 и двойной старт исчез, можно ли как то победить это? или забить и сидеть на 3666, 3800 не принципиально конечно, для х3д и 3200 хватит, но если есть способы какие, то почему нет)


Вложения:
зент.JPG [ 52.65 КБ | Просмотров: 5441 ]

_________________
5700X3D (-30) | 2x16gb @3733cl16 | B550 PG Velocita | Gigabyte GOC 4060Ti 16Gb | DC DQ850 [DQ-850-M-V2L]
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
iotsak cldo_vddp 0.9v, vdimm выше на шаг-два, аналогично proc odt, возможно, также и clkdrvstr.
Затем пробовать ослабить тайминги: ras 42, rc 60 (у меня H8D, к примеру, ниже 60 стабильности не было), wtrl 10, wr 16.

Как вариант, пробовать просто понизить частоту до 3733, чего для 3Д-процев более чем достаточно, к тому же не факт, что ваши 3800 стабильны (без WHEA).

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  iotsak

Member
Статус: Не в сети
Регистрация: 18.07.2017
Откуда: Екатеринбург
Фото: 4
usr721 писал(а):
cldo_vddp 0.9v, vdimm выше на шаг-два, аналогично proc odt, возможно, также и clkdrvstr.

Вот поставил 3733 и поменял параметры что Вы говорили, до этого опускал частут до 3733, но 2й старт сохранялся, сейчас нет) напряжение памяти повысил до 1.37, на 5600х работала на 1.367430274301

_________________
5700X3D (-30) | 2x16gb @3733cl16 | B550 PG Velocita | Gigabyte GOC 4060Ti 16Gb | DC DQ850 [DQ-850-M-V2L]

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
iotsak писал(а):
до этого опускал частут до 3733, но 2й старт сохранялся

"Двойной старт" происходит при изменении настроек.

_________________
PJVol @OCN, Anandtech

  iotsak

Member
Статус: Не в сети
Регистрация: 18.07.2017
Откуда: Екатеринбург
Фото: 4
vol2008 писал(а):
"Двойной старт" происходит при изменении настроек.

это понятно) но тут было просто при вкл компа, либо перезагрузке (без изменения настроек)

Добавлено спустя 1 час 35 минут 19 секунд:
usr721 писал(а):
cldo_vddp 0.9v, vdimm выше на шаг-два, аналогично proc odt, возможно, также и clkdrvstr.

3800 так же полет отличный) благодарю за совет!

_________________
5700X3D (-30) | 2x16gb @3733cl16 | B550 PG Velocita | Gigabyte GOC 4060Ti 16Gb | DC DQ850 [DQ-850-M-V2L]

  Hansa

Junior
Статус: Не в сети
Регистрация: 23.03.2014
Фото: 1

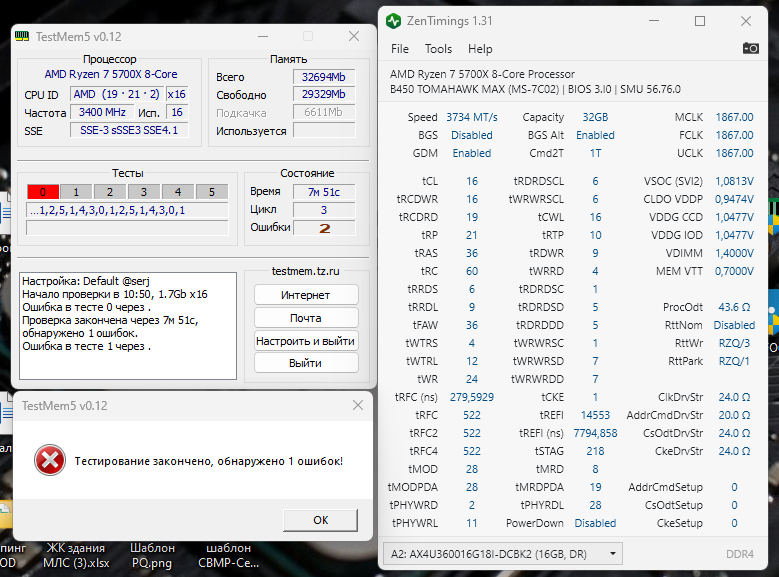

Подскажите, пожалуйста, что можно подкрутить для стабильности 3733. Пресет «Safe» из Ryzen DRAM Calculator в TM5 воспроизводит две ошибки.
Параметры: DRAM V 1.4, SOC V 1.1, VDDP 0.950, VDDG CCD 1.05, VDDG IOD 1.05.
Память ADATA XPG D20 (3600), чипы Hynix DJR

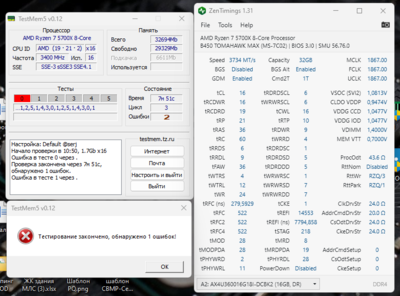

Скрин ZenTimings во вложении.
Вложение:
Тест.png [ 146.31 КБ | Просмотров: 5070 ]

_________________
AMD 5700x + Scythe Mugen 5 / MSI B450 TH MAX / 2x16GB DDR4 ADATA Hynix DJR / RX 5700XT / SeaSonic Focus+ 750W

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Hansa это не пресен Сейф - повышать RCD.

Для примера 4 подобных модуля https://forums.overclockers.ru/download ... &mode=view

Добавлено спустя 45 секунд:
Также тест с базовым конфигом ТМ5 смысла не имеет.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 22.06.2024 18:13, всего редактировалось 1 раз.

  ffa1978

Member
Статус: Не в сети
Регистрация: 08.02.2009
Откуда: Ульяновск
usr721 писал(а):
Для примера 4 подобных модуля
Мои на d-die adata d10 по 8 гигабайт 4 модуля.cl-17 стоит чтобы получить phy=26
#77

_________________
R5 5600 4700 Mhz (all cores)//Asrock B550 Steel Legend//Termalright TS-140Power,4*8 Adata XPG D10 3800Mhz(Hynix D-die).MSI RX 6600

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
del

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Последний раз редактировалось Remarc 24.06.2024 21:09, всего редактировалось 1 раз.

  Hansa

Junior
Статус: Не в сети
Регистрация: 23.03.2014
Фото: 1
usr721 Добрый день! Подскажите, пожалуйста, не пережаты ли тайминги для частоты 3733? Выставил напряжение ProcODT и CADBus ClkDrv на шаг выше. Есть ли смысл откатываться на шаг ниже?
Параметры: DRAM V 1.39, SOC V 1.05, VDDP 0.900, VDDG CCD 0.950, VDDG IOD 0.950.

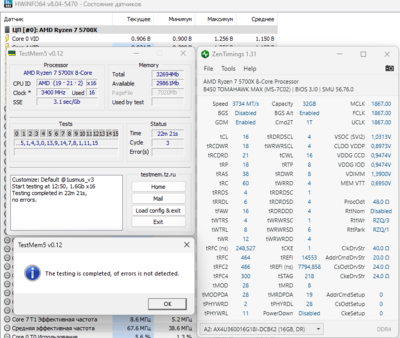

ZT+TM5
Вложение:
Тест 3.png
Тест 3.png [ 101.2 КБ | Просмотров: 4661 ]

Чипы Hynix DJR
Вложение:
a-data TP.jpg
a-data TP.jpg [ 217.22 КБ | Просмотров: 4658 ]

_________________
AMD 5700x + Scythe Mugen 5 / MSI B450 TH MAX / 2x16GB DDR4 ADATA Hynix DJR / RX 5700XT / SeaSonic Focus+ 750W

Последний раз редактировалось Hansa 24.06.2024 18:20, всего редактировалось 1 раз.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Hansa Привет,
Не совсем ровно, но в целом по-моему приемлемо.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35560 • Страница 1699 из 1778 • <  1 ... 1696  1697  1698  1699  1700  1701  1702 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Alexius, DmItRiJ, Fjellape, Itselfish, Mishel и гости: 31

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
