  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Dzhereli писал(а):
RCDRD дубовый

21 при 3800 и отключенном GDM еще не самый дубовый))

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Дубовая память в принципе 3800 не едет. 11ns на RCD - приемлемо.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Dzhereli

Junior
Статус: Не в сети
Регистрация: 21.10.2019
Фото: 0
usr721 писал(а):
21 при 3800 и отключенном GDM еще не самый дубовый))

Просто были планки HOF 2x8 бидаи. С пинка на 3800 заводились на таймингах 18-18-18-36.
При попытке выкрутить китайца выше 3800 то начинают накапливатся Whea Ошибка шины ЦП\ межсоединения
С другой стороны эти планки на 32гб обошлись мне за 5700р, а HOF продал за 5к😁

_________________
5700x fix v1.18/4.5ghz
Asrock b550m pro4
Gigabyte 9070xt gaming oc

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Dzhereli писал(а):
Whea Ошибка шины ЦП\ межсоединения

это никак не зависит от качества ОЗУ. это зависит от ЦП

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Sracer85

Member
Статус: Не в сети
Регистрация: 19.11.2018

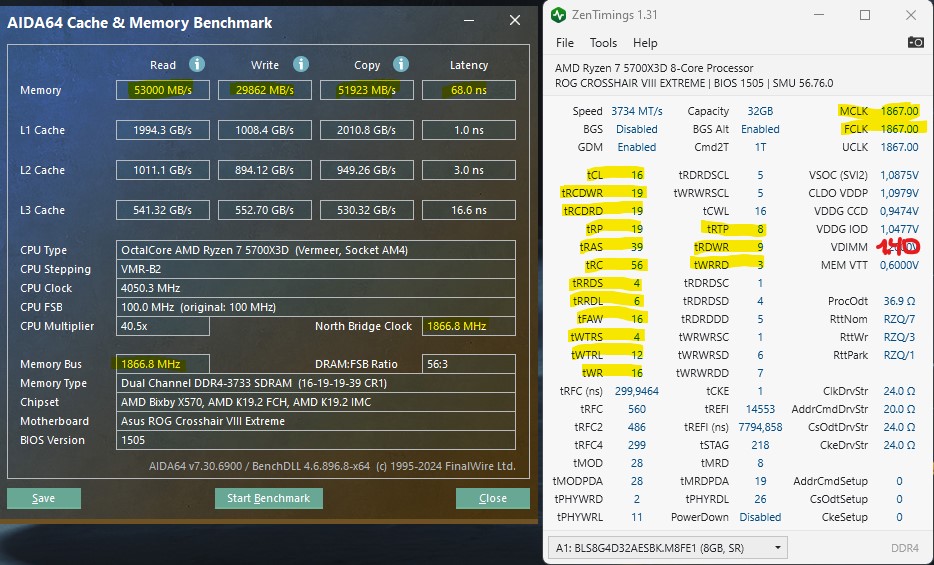

народ где можно еще подтянуть настройки?
Вложение:
tRC56.jpg [ 160.78 КБ | Просмотров: 959 ]

_________________
Ryzen 9800X3D (-30)/ASUS Crosshair X670E Extreme/DDR5 Lexar 2x16Gb@6200 (CL26)/ASUS RTX5080/ASUS Ryujin III Extreme/Lian Li Lancool III/Lian Li 1000W/ASUS OLED PG34

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Sracer85 RAS=37, в остальном всё ОК

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Pavluxa

Member
Статус: Не в сети
Регистрация: 07.05.2010
Откуда: забыл уже
Фото: 7
дигрался)) убил память)
#77

_________________
Субфакториал !n определяется как количество беспорядков порядка n, то есть перестановок n-элементного множества без неподвижных точек.

  Futakomori

Junior
Статус: Не в сети
Регистрация: 20.07.2024
npa4ka писал(а):
Futakomori gdm enabled, CL18, rcd=rp=22, остальные в авто, и пробуй частоту вплоть до 3800

3266 на этих настройках. 07 посткод на матери, не показывает даже Биос(
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Pavluxa обнови аиду

Добавлено спустя 4 минуты 50 секунд:
Futakomori похоже на брак ОЗУ. Попробуй по гарантии вернуть

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Futakomori

Junior
Статус: Не в сети
Регистрация: 20.07.2024
vol2008 писал(а):
Futakomori

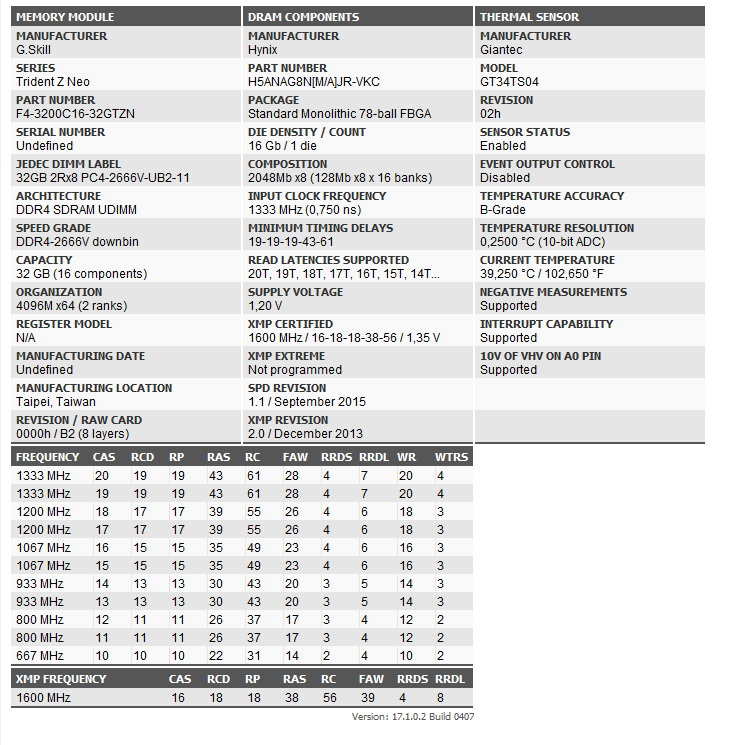

А где XMP то? Сложно что-ли прикрепиить нормальный скрин тайфуна, а не обрубок?
Вложение:
Вложение HOF xmp.png больше недоступно


PS: ПК не загрузится с XMP профилем, если тайминги (кроме "первичных") не выставлены в Auto.
BIOS по умолчанию выставит GDM или 2T.


Добавлено спустя 1 час 16 минут 58 секунд:
npa4ka писал(а):
Pavluxa обнови аиду

Добавлено спустя 4 минуты 50 секунд:
Futakomori похоже на брак ОЗУ. Попробуй по гарантии вернуть

Поперепробовал огромное количество комбинаций. Не работает ничего. Свыше 3200 не держит.
даже на JEDEC 2666 скорость записи в 2 раза ниже чтения.
Попробую написать напрямую в джискилл. Продавец в моём городе отвечает "запускается? определяется? что тебе ещё надо?"


Вложения:
изображение_2024-07-21_030617854.png [ 68.46 КБ | Просмотров: 907 ]
  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Futakomori писал(а):
3266 на этих настройках. 07 посткод на матери, не показывает даже Биос(

07 - это фабрика, FCLK 1900 пробовал? Выше 3200 - 2T или GDM.
Вообще, странное комбо, 5700X3D и 64Gb памяти (зачем?) ...

_________________
PJVol @OCN, Anandtech

  Futakomori

Junior
Статус: Не в сети
Регистрация: 20.07.2024
vol2008 писал(а):
Futakomori писал(а):
3266 на этих настройках. 07 посткод на матери, не показывает даже Биос(

07 - это фабрика, FCLK 1900 пробовал? Выше 3200 - 2T или GDM.
Вообще, странное комбо, 5700X3D и 64Gb памяти (зачем?) ...


Я кучу комбинаций перепробовал. И привязывал FCLK к памяти, увеличивал SOC, ронял его же. Пробовал RFC выше.
Если бы не 0.5 скорость записи, оставил бы 3000 на CL15, и пользовал со спокойной душой)
  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Futakomori
Еще раз, 3200 cl16-18 2T работает?

_________________
PJVol @OCN, Anandtech

  Shturbanfurer

Member
Статус: Не в сети
Регистрация: 17.07.2011
Фото: 89
Пересел значит я с asus b450m tuf pro gaming на gigabyte b550m aorus pro-p и возникли непонятки:
0.Почему dram voltage и vsoc отличается в zentimings и hwinfo. Выставлено в биос при этом 1.36в и 1.1в соответственно
#77

1. Не пойму как настраивать во эти параметры (помечены)
#77

//олала на асусе так все просто было :?:
//как понизить VDDP и CCD ? Явно завышены
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Shturbanfurer писал(а):
Почему dram voltage и vsoc отличается в zentimings и hwinfo

hwinfo показывает динамику; zentimings - чисто цифру, выставленную в биосе
Shturbanfurer писал(а):
как настраивать во эти параметры (помечены)

можно оставить в авто: https://ibb.co/GQ31YbV
Shturbanfurer писал(а):
как понизить VDDP и CCD ?

в мануале прописать цифру вручную и нажать Enter (обязательно, иначе прописанное не сохраниться), затем также с другим параметром: https://ibb.co/pKbVj4G

_________________
https://ibb.co/Sf1jB85

  Shturbanfurer

Member
Статус: Не в сети
Регистрация: 17.07.2011
Фото: 89
michernov столько же сколько на сриншотах ставить?
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Shturbanfurer писал(а):
столько же сколько на сриншотах ставить?

нет. каждый проц индивидуален, подбирать приходиться (здесь сведено к минимально-оптимально рабочим на текущем 5700х)

_________________
https://ibb.co/Sf1jB85

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
michernov писал(а):
hwinfo показывает динамику; zentimings - чисто цифру, выставленную в биосе

Vsoc в Zentimings тоже с телеметрии (в отн. свежих версиях)

_________________
PJVol @OCN, Anandtech

  Shturbanfurer

Member
Статус: Не в сети
Регистрация: 17.07.2011
Фото: 89
michernov VDDP дублируются в биос, там где меняю изменения применяются (amd overclocking) а в settings нет.
И еще подскажите dram termination ch a/b и ddrvpp voltage по какой методике подбирать?

Добавлено спустя 14 минут 23 секунды:
vol2008 писал(а):
Vsoc в Zentimings тоже с телеметрии

я понижаю напругу на память и в zentimings это отображается а в hwinfo нет
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Shturbanfurer писал(а):
VDDP дублируются в биос, там где меняю изменения применяются (amd overclocking) а в settings нет

у меня будет также, если сразу после набора цифры не нажать Enter, перед переходом к другому параметру (такая же фигня бывает с tRFC в таймингах памяти, если вводить сразу цифрой, а не перебором +-)
Shturbanfurer писал(а):
И еще подскажите dram termination ch a/b и ddrvpp voltage по какой методике подбирать?

dram termination ch a/b - сразу можно ставить+0.010, или 0.015(не больше); ddrvpp voltage - 2.540, или 2.580

_________________
https://ibb.co/Sf1jB85

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35561 • Страница 1704 из 1779 • <  1 ... 1701  1702  1703  1704  1705  1706  1707 ... 1779  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Ducadim, Ventury856 и гости: 72

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
