  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,

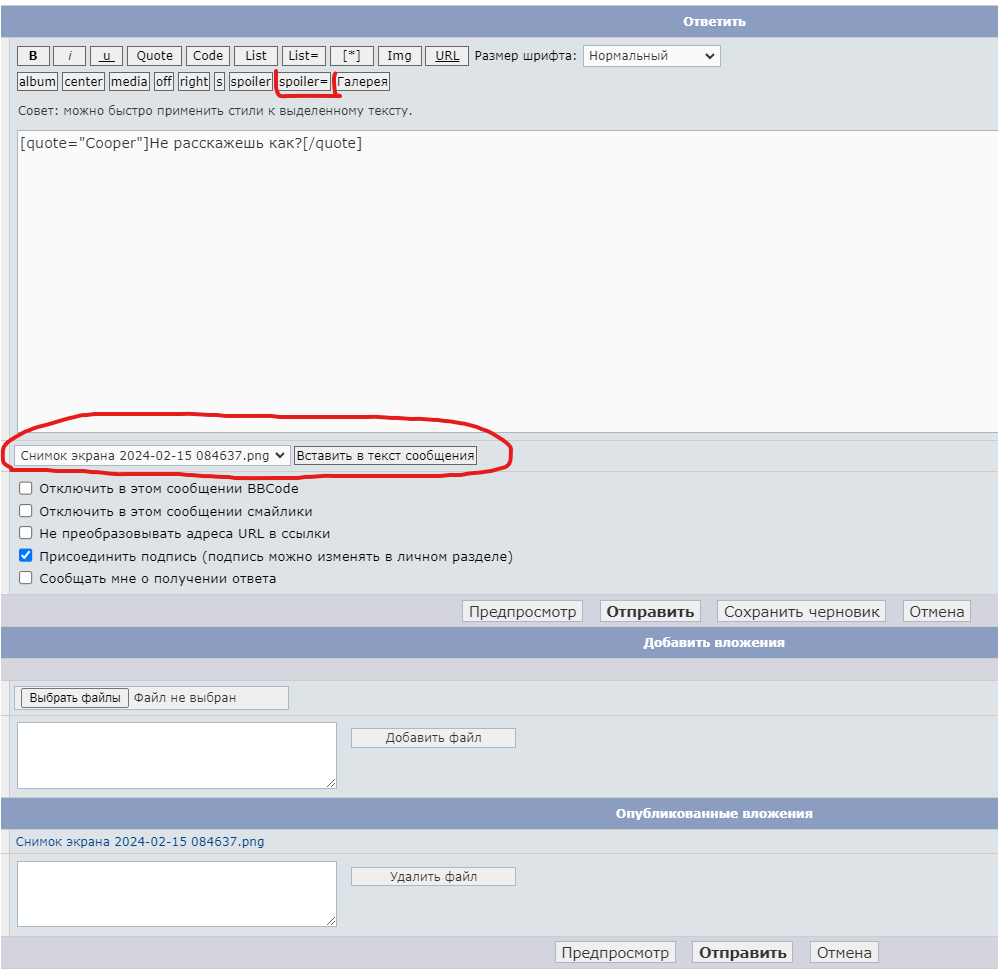

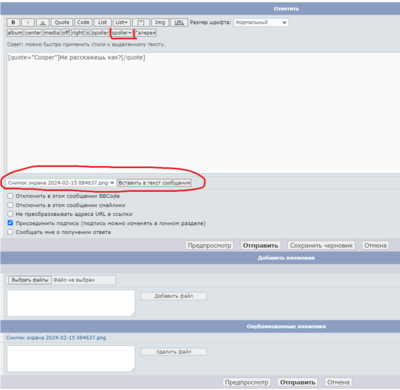

загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

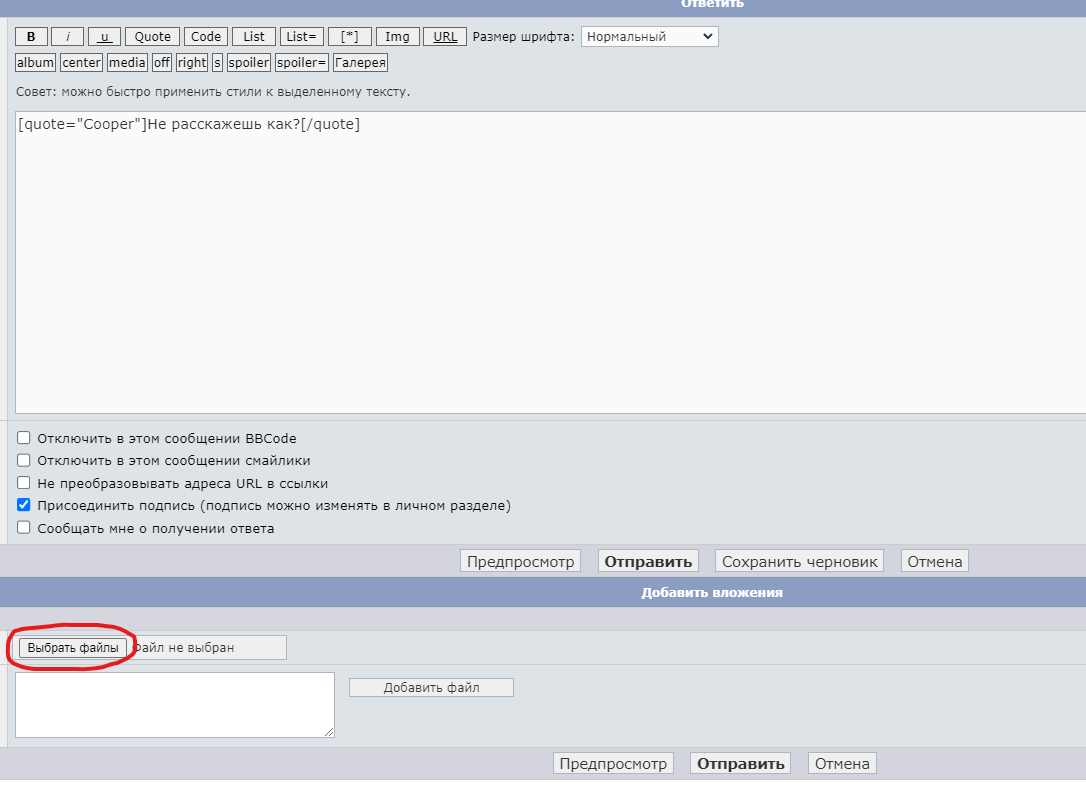

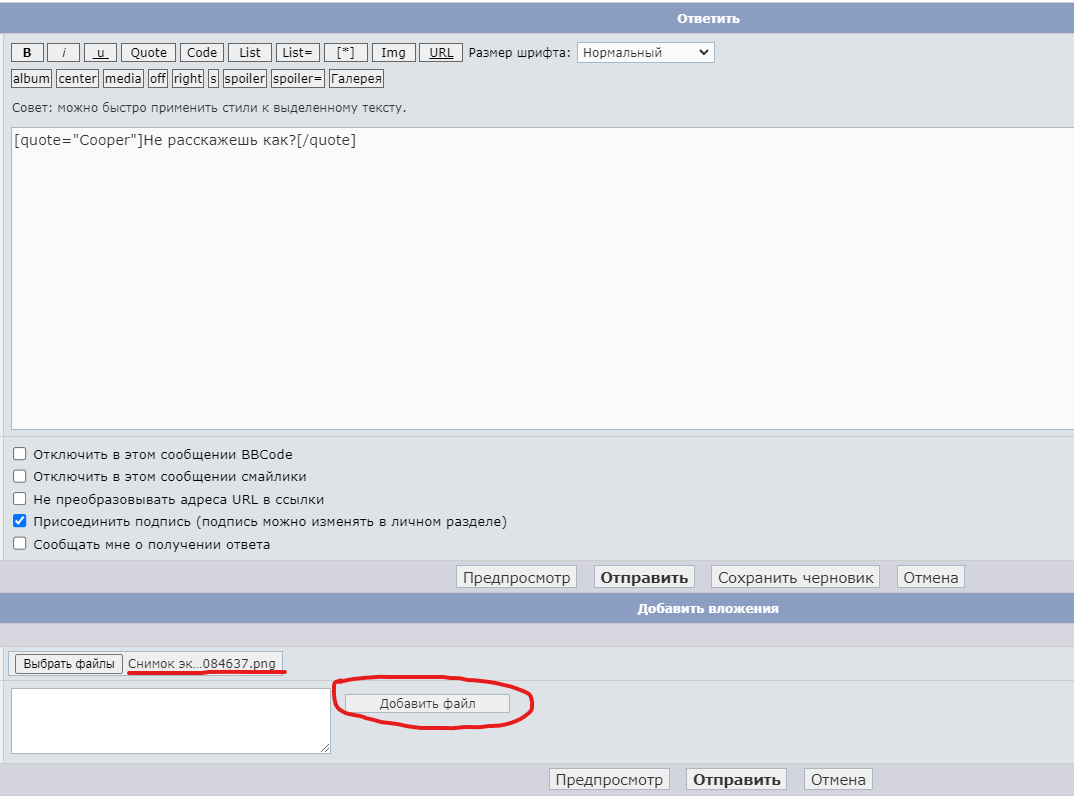

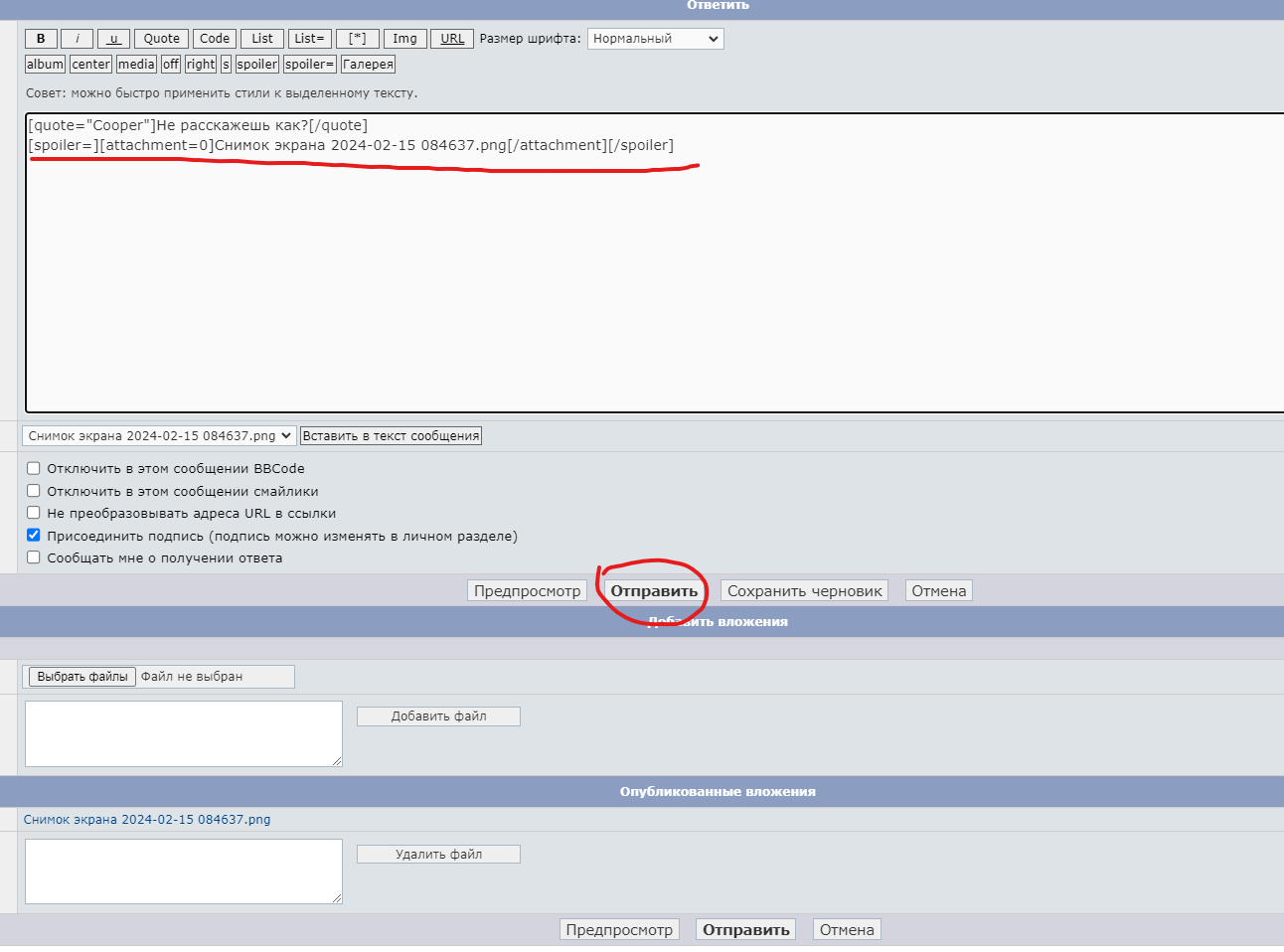

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Shturbanfurer

Member
Статус: Не в сети
Регистрация: 17.07.2011
Фото: 89
michernov у вас numa nodes per socket стоит nps4, это что то даёт?
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Shturbanfurer писал(а):
у вас numa nodes per socket стоит nps4, это что то даёт?

в пределах погрешности чуть выше стабильность системы в целом. можно оставить в auto.

_________________
https://ibb.co/Sf1jB85

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Shturbanfurer 4 nps это threadripper или epyc. Ничего не дает, но говорит о рукожопом биосе гигабайта.

Добавлено спустя 9 минут 23 секунды:
Shturbanfurer писал(а):
я понижаю напругу на память и в zentimings это отображается а в hwinfo нет

Не должно так быть, скрины есть?

_________________
PJVol @OCN, Anandtech

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
vol2008 писал(а):
4 nps это threadripper или epyc. Ничего не дает, но говорит о рукожопом биосе гигабайта

даже если здесь попытка гиги привязать узлы к каждому из ССХ процессора, то 4 для 5700х это конечно не катит (значит система просто игнорирует значение). сравню тогда ещё 1 и 2 на всякий..
1 NPS - https://ibb.co/zfWk058 ; 2 NPS - https://ibb.co/rGfsJpD ; 4 NPS - https://ibb.co/ZHkspK2 ; auto - https://ibb.co/ZJv22GZ

_________________
https://ibb.co/Sf1jB85

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
michernov писал(а):
даже если здесь попытка гиги привязать узлы к каждому из ССХ процессора, то 4 для 5700х это конечно не катит (значит система просто игнорирует значение). сравню тогда ещё 1 и 2 на всякий..

Без разницы, сколько CCX. У процов Vermeer четверть серверного IO die, т.е. один NBIO instance с двумя контроллерами памяти (АВ), поэтому для AM4 любые другие значения, кроме NPS4 не имеют смысла.
NPS1 и NPS2 подразумевают наличие полного IOD - восемь КП (AB CD EF GH) и четыре NBIO (0-3)

_________________
PJVol @OCN, Anandtech

  Shturbanfurer

Member
Статус: Не в сети
Регистрация: 17.07.2011
Фото: 89
vol2008 писал(а):
Не должно так быть, скрины есть?

#77

zentimings показывает то что выставлено в Биос, а hwinfo почти 1.4в
Как их уровнять?
//Я так понимаю что hwinfo как раз показывает реальное значение
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Shturbanfurer не надо их уравнивать, так как это даже удобно: сразу видно, что выставлено в биос (по ZT) и какой МП реально держит вольтаж памяти в динамике при нагрузке (hwinfo)
vol2008 писал(а):
поэтому для AM4 любые другие значения, кроме NPS4 не имеют смысла

проверка, запуском 100 проходов линкса от anta777: NPS4 - https://ibb.co/ckXwPYB ; NPS2 - https://ibb.co/9t0kM41 ..

_________________
https://ibb.co/Sf1jB85

  Shturbanfurer

Member
Статус: Не в сети
Регистрация: 17.07.2011
Фото: 89
michernov я так понимаю что лучше сначала ужать тайминги и только потом искать минимальные напряжения?
  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
michernov писал(а):
проверка, запуском 100 проходов линкса от anta777: NPS4

Статист. погрешность. Еще раз, в CPU Vermeer всего один Numa node.

Добавлено спустя 2 минуты 23 секунды:
Shturbanfurer писал(а):
zentimings показывает то что выставлено в Биос, а hwinfo почти 1.4в

Ты писал, что понижаешь напругу на память и в hwinfo это не отображается. Где это видно на скрине? Где два скрина, до и после понижения Vdimm?

_________________
PJVol @OCN, Anandtech

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
vol2008 писал(а):
Ты писал, что понижаешь напругу на память и в hwinfo это не отображается. Где это видно на скрине? Где два скрина, до и после понижения Vdimm?
Почти всегда ZT показывает выставленное VDIMM, а hwinfo с телеметрии. Ну по крайней мере я так наблюдаю уже давно, на разных версиях
ZT не все напруги берёт с телеметрии

Добавлено спустя 1 минуту 5 секунд:
И да, на некоторых МП с некоторыми версиями биос наблюдаются подобные странности с напряжением памяти (видел сообщения по ам4 и ам5) - бывает "слепая" зона, в районе 1.35-1.4 (мультиметром не проверял никто вроде)

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Shturbanfurer писал(а):
я так понимаю что лучше сначала ужать тайминги и только потом искать минимальные напряжения?

с твоими планками памяти, для начала, выставить как можно ближе к максимально допустимому для них; затем, как сам и написал
vol2008 писал(а):
Статист. погрешность

скорее всего, как только закончится летний зной-жара-сезон и напруга в электросети перестанет проседать - определюсь (вернусь) с оптимальным значением этого параметра для своей системы. пока же утверждать-настаивать смысла нет (но с whea уже интересно-интересно..)

_________________
https://ibb.co/Sf1jB85

  People can fly

Member
Статус: Не в сети
Регистрация: 10.11.2019
подскажите память AMD совсем ерунда ?
вот такее увидел : DIMM AMD RADEON R9 Gamer Series 64GB (32GB x2) DDR4-4000 (R9S464G4006U2K)
погуглю пожалуй

_________________
R5 2600|B450M S2H|BLS8G4D30AESCK 16 ГБ|RTX2060S|CoreV21|GC500 Gold SSR500LC
R7 3700x|Mortar Max B450|IRP-3600D4V64L17 64ГБ|RTX2060S|CoreV21|ZM1000ARX

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
People can fly писал(а):
подскажите память AMD совсем ерунда

как правило да

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Int3R

Member
Статус: Не в сети
Регистрация: 14.10.2014
Откуда: С-Пб
Фото: 25
А Samsung B-die еще можно в продаже встретить по адекватному прайсу ? Ссылочку бы на озон.. если кто в курсе где есть :)

_________________
R5 5600; B350; 2x16 3600с16; RTX2070S

  Сергуня

Junior
Статус: Не в сети
Регистрация: 25.07.2024
добрый вечер форумчане. купил 5600х,материнку и оперу, до этого был из амд только фх8350,но это ддр-3,с 4йкай дел не имел. отсюда и вопрос,как быть с памятью,хотелось бы побольше выжать с нее,сейчас 3600 16.19.18.36. ср1. сори,не понимаю как скрин сюда прелепить,первый раз на таком форуме,сильно ногами прошу не пинать.
  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Int3R писал(а):
А Samsung B-die еще можно в продаже встретить по адекватному прайсу ?
За 30к+ видел, и то неизвестно что пришлют - ненадёжный продавец. Ищи на авито, сейчас только там вижу - видимо сняли её с производства и запасы кончились
Сергуня писал(а):
сейчас 3600 16.19.18.36. ср1. сори,не понимаю как скрин сюда прелепить,первый раз на таком форуме,сильно ногами прошу не пинать.
Ну уже неплохо. Модель ОЗУ бы знать неплохо, да на каких чипах
Сергуня писал(а):
не понимаю как скрин сюда прелепить
Это олдскульные нанотехнологии :crazy:
Скрины
Вложение:
Снимок экрана 2024-02-15 084637.png
Снимок экрана 2024-02-15 084637.png [ 43.35 КБ | Просмотров: 759 ]

Вложение:
Снимок экрана 2024-02-15 084709.png
Снимок экрана 2024-02-15 084709.png [ 44.82 КБ | Просмотров: 759 ]

Вложение:
Снимок экрана 2024-02-15 084746.png
Снимок экрана 2024-02-15 084746.png [ 55.69 КБ | Просмотров: 759 ]

Вложение:
Снимок экрана 2024-02-15 084827.png
Снимок экрана 2024-02-15 084827.png [ 62.04 КБ | Просмотров: 759 ]

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Int3R писал(а):
А Samsung B-die еще можно в продаже встретить по адекватному прайсу ? Ссылочку бы на озон.. если кто в курсе где есть :)

2x8 PVB416G400C9K и PVS416G413C9K, может также и другие Вайперы в наличии за ~6к в нек локациях ДНС, с 32 вроде сложнее.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Int3R
Вот сразу нашел G.Skill-ы (остальные бренды лень искать)
2x8gb
https://www.ozon.ru/product/g-skill-ope ... 501781397/
2x16gb (такие же покупал недавно, правда за 18т.р. с поврежденной упаковкой)
https://www.ozon.ru/product/g-skill-ope ... 555971069/

Добавлено спустя 16 минут 9 секунд:
npa4ka писал(а):
Почти всегда ZT показывает выставленное VDIMM, а hwinfo с телеметрии. Ну по крайней мере я так наблюдаю уже давно, на разных версиях
ZT не все напруги берёт с телеметрии

ZT?
Цитата:
Ты писал, что понижаешь напругу на память и в hwinfo это не отображается. Где это видно на скрине? Где два скрина, до и после понижения Vdimm?

npa4ka писал(а):
И да, на некоторых МП с некоторыми версиями биос наблюдаются подобные странности с напряжением памяти

Впервые слышу.

_________________
PJVol @OCN, Anandtech

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
vol2008 писал(а):
ZT?
ZenTimings
vol2008 писал(а):
Впервые слышу.
Встречал на OCN. И даже вроде у бульдзоида было на асроке что-ли (ддр5)

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  vol2008

Member
Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
npa4ka писал(а):
ZenTimings

Точно! )) А VDIMM наверное Voltage supply to Dual In-line Memory Modules?

Добавлено спустя 1 час 11 минут 31 секунду:
npa4ka писал(а):
И даже вроде у бульдзоида было на асроке что-ли (ддр5)

Это может говорить либо о пахорукости инженеров асрок при дизайне питания Vdimm конкретной платы, либо разрабов vendor-specific модулей BIOS (т.е. тех, что не входят а AGESA) . На платах AM4 за телеметрию "мелочевки" отвечает Nuvoton, к-рый репортит Vdimm напрямую с регистров uP1674 по I2C.

_________________
PJVol @OCN, Anandtech

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35561 • Страница 1705 из 1779 • <  1 ... 1702  1703  1704  1705  1706  1707  1708 ... 1779  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Ducadim, Kenz, zammoy и гости: 19

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
