Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Member
Статус: Не в сети
Регистрация: 30.12.2012
Фото: 4

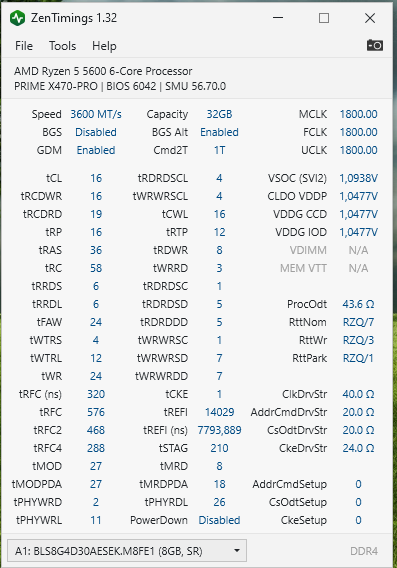

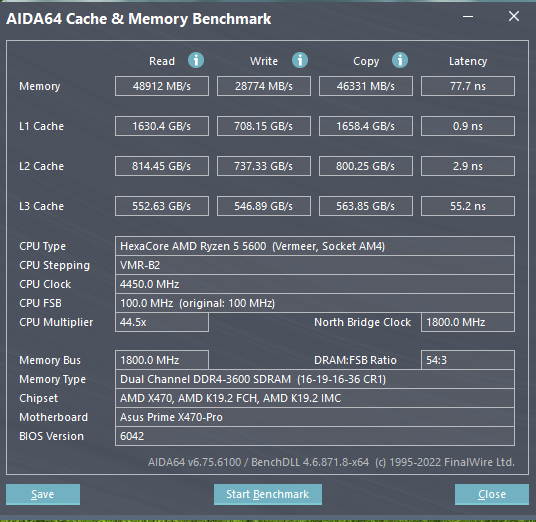

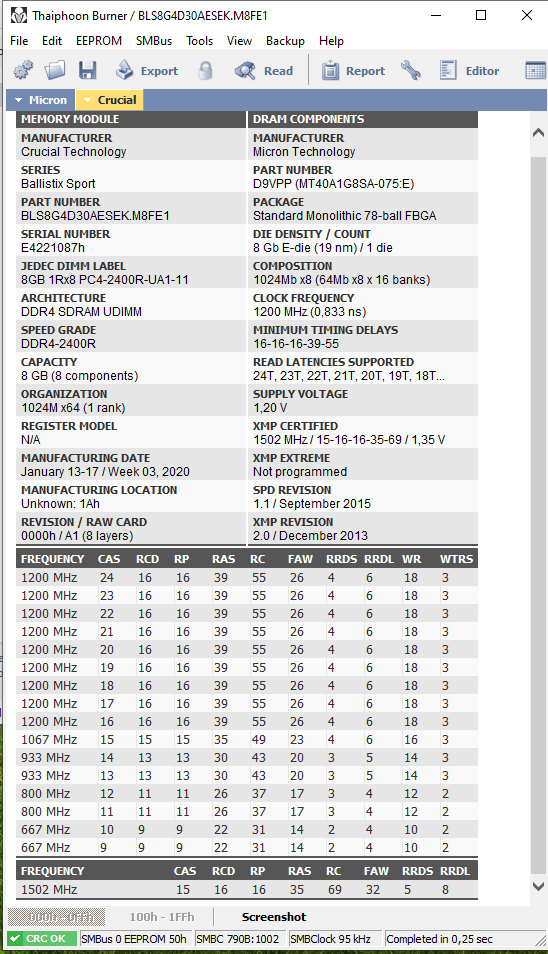

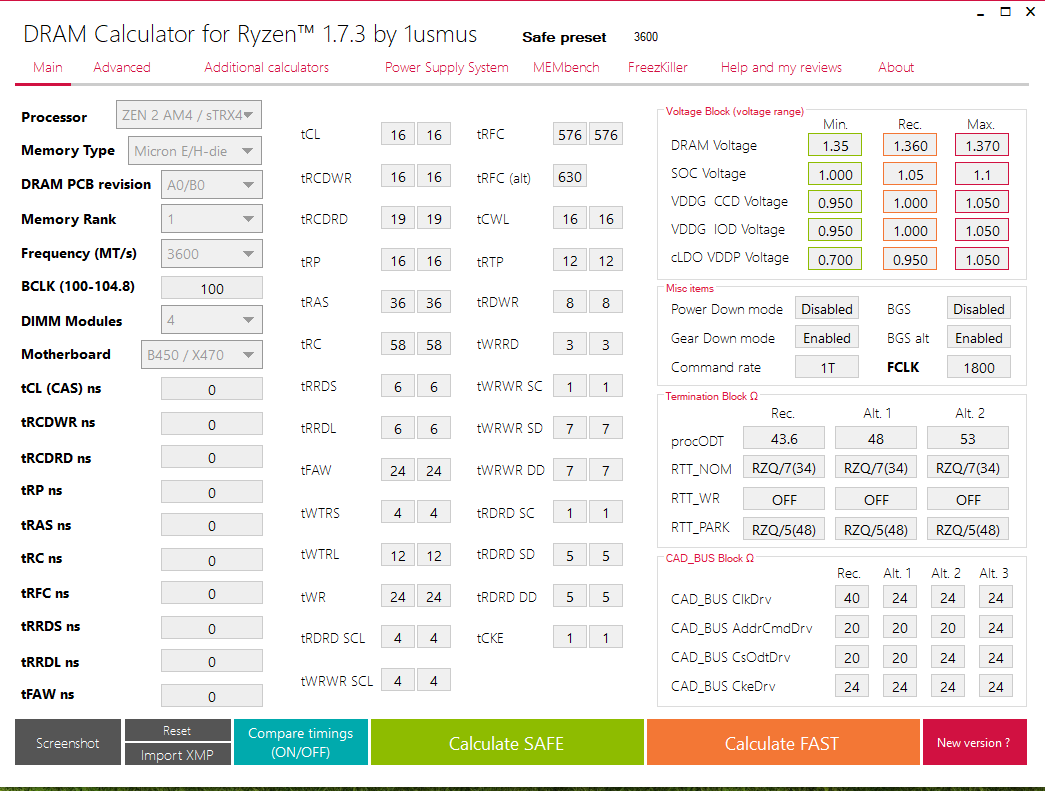

Ребят посмотрите настройки . добавил две плашки Crucial BLS8G4D30AESEK.M8FE1 к Crucial Ballistix BL8G30C15U4R.M8FE1 . стабильно только 16-19-16-36 CR1 . если тайминги ниже ставить то не стабильно или ваще нет старта . раньше на двух стабильно 3600 -15-19-15-36 CR1 . вроде все по калькулятору ставил и по советам из шапки
моя система
Ryzen 5 5600
Asus Prime X470-Pro
DRAM Voltage 1.42v
Crucial Ballistix BL8G30C15U4R.M8FE1(2 x 16Gb)
Crucial BLS8G4D30AESEK.M8FE1 (2х16gb)
Вложение:
2024-09-22_161624.png [ 58.32 КБ | Просмотров: 7512 ]
Вложение:
2024-09-22_161547.png [ 43.37 КБ | Просмотров: 7512 ]
Вложение:
2024-09-22_161523.png [ 57.45 КБ | Просмотров: 7512 ]
Вложение:
2024-09-22_161355.png [ 39.71 КБ | Просмотров: 7512 ]
Вложение:
2024-09-22_161245.png [ 69.23 КБ | Просмотров: 7512 ]




Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
BOBKOC писал(а):
вроде все по калькулятору ставил и по советам из шапки
Первички нормальные. Вторички большие. tWR=tCL=16, tRTP=tWR/2=8, tRRDS=4, tFAW=tRRDS*4=16, tWTRL=6.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.




Member
Статус: Не в сети
Регистрация: 02.02.2021

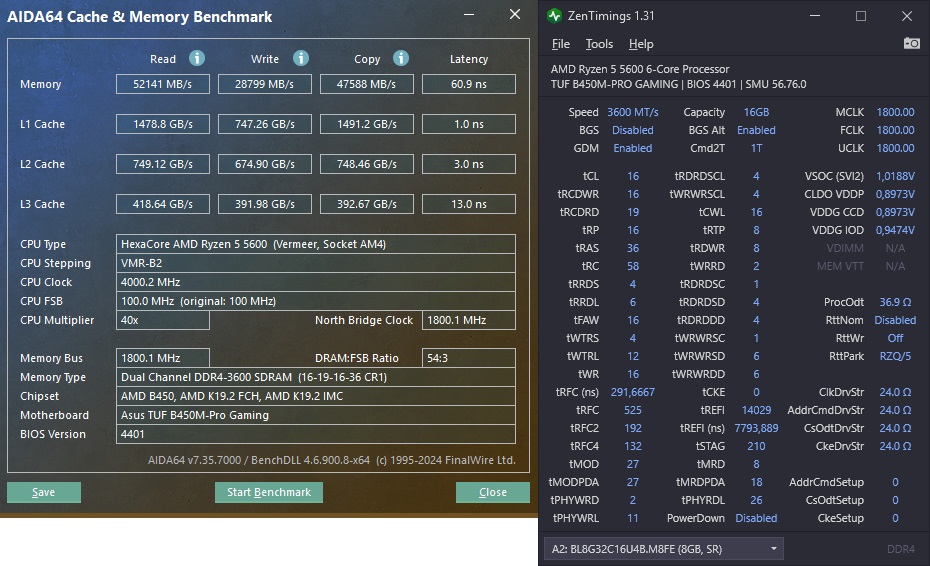

topol1111, похожее железо. У меня так стоит (2x8, 3600, 1.34v):
Вложение:
Screen.jpg [ 173.08 КБ | Просмотров: 7255 ]

_________________
Ryzen 5600|4000|-30
Scythe Ninja 5
ASUS TUF B450M Pro Gaming
Ballistix 2x8 3600 CL16
1050Ti KalmX
Seasonic 550FX
Thermaltake Versa 18/17




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
rvspost писал(а):
Первички нормальные. Вторички большие. tWR=tCL=16, tRTP=tWR/2=8, tRRDS=4, tFAW=tRRDS*4=16, tWTRL=6.

Я б нихрена не понял.
tRTP = tWR/2 = 8 ? У него tRTP (12) = tWR (24) / 2
tWTRL = 6, серьезно?)
Да и вообще, разница в latency 17ns не много для вторичек и 4×8?

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14




Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
vol2008 писал(а):
tWTRL = 6, серьезно?)
Ошибся, тут лучше tWTRL=tRTP=8
vol2008 писал(а):
Да и вообще, разница в latency 17ns не много для вторичек и 4×8?
Это что-то в фоне у него работает.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.




Member
Статус: Не в сети
Регистрация: 30.12.2012
Фото: 4

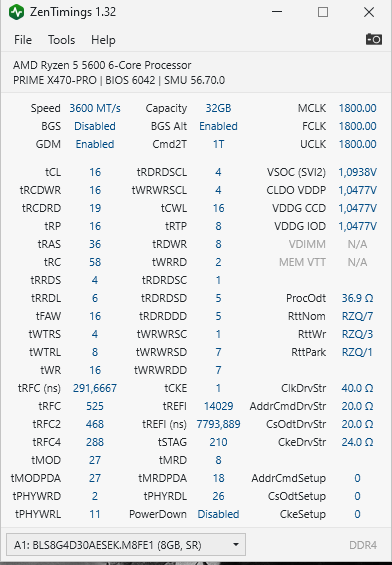

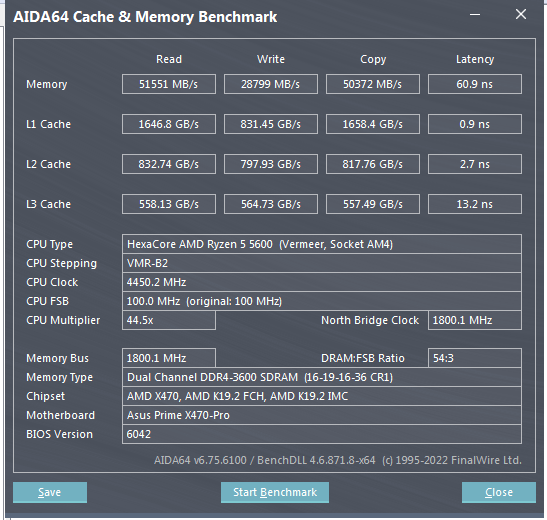

Парни спасибо за отклик . все подкорректировал еще с гайда The KMS по пересчитал получился получился такой конфиг
Вложение:
2024-09-24_201711.png [ 29.75 КБ | Просмотров: 7138 ]
гляньте опытным глазом

Добавлено спустя 5 минут 59 секунд:
rvspost писал(а):
Это что-то в фоне у него работает.

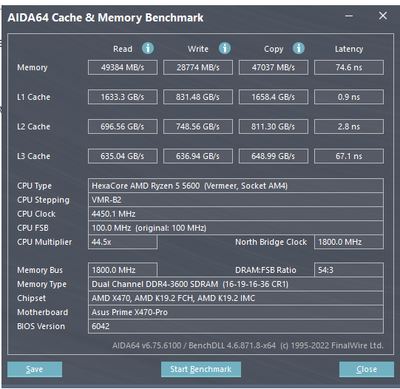

спасибо за наводку . проверил плашки по отдельности результат не изменился латентсоть l3 конская . перегрузился на виндовс 7 и о чудо результат нормальный .
Вложение:
2024-09-24_201615.pngвин 10.png
2024-09-24_201615.pngвин 10.png [ 63.72 КБ | Просмотров: 7134 ]
вин 10
Вложение:
2024-09-24_200904.png 4 плашки вин 7.png
2024-09-24_200904.png 4 плашки вин 7.png [ 63.12 КБ | Просмотров: 7134 ]
вин 7

буду ковырять винду кто так грузит искать
вот такая подстава. проблема была в райзен мастере :D

Добавлено спустя 6 минут 50 секунд:
Shpongle писал(а):
topol1111, похожее железо. У меня так стоит (2x8, 3600, 1.34v):

у вас 2 по 8 на 2 у меня на tcl-15 b b GDM Off . сейчас 4 по 8 тут она туже едет .




Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129

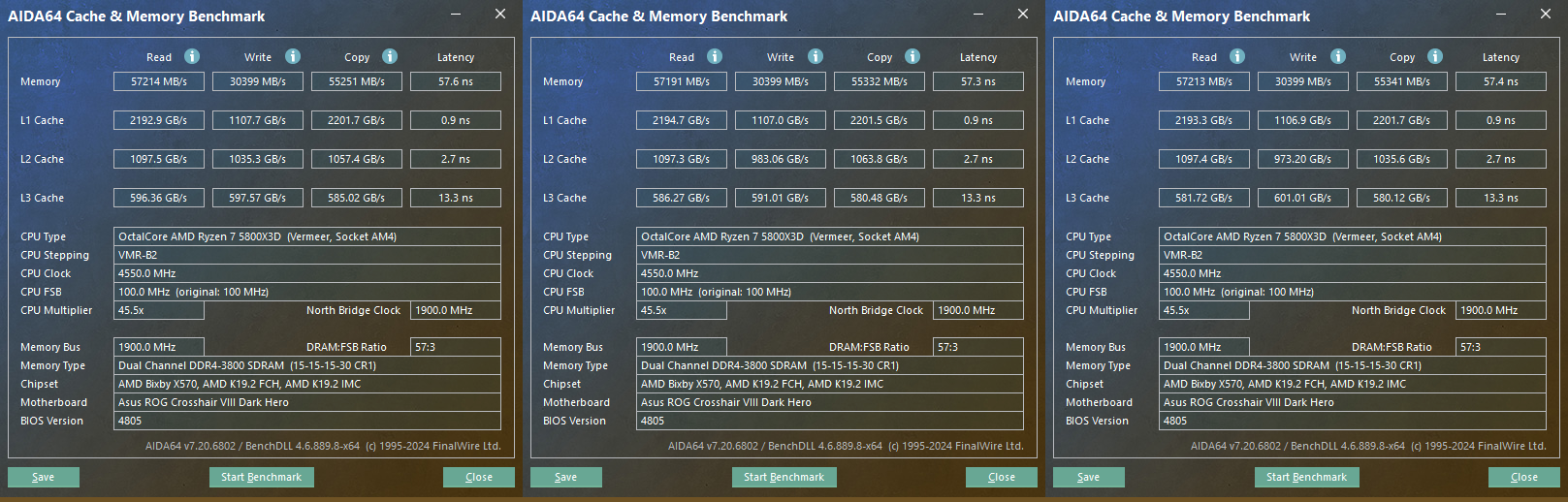

Попробовал у себя отключить Data Scramble и не увидел понижение задержки. Как было 57,х нс так и осталось.
AIDA64+Data Scramble=Disable
Вложение:
Комментарий к файлу: AIDA64 Cache & Memory Benchmark
AIDA64_CMB_Data_Scramble_D_31259.png [ 398.46 КБ | Просмотров: 6640 ]

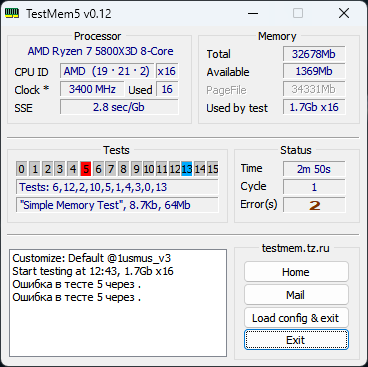

Тест TM5 с конфигом 1usmus_v3 на первом же цикле выявляет ошибку в тесте №5.
TestMem5+Data Scramble=Disable
Вложение:
Комментарий к файлу: TestMem5
Data_Scramble_D_Error_5.png [ 19.54 КБ | Просмотров: 6640 ]

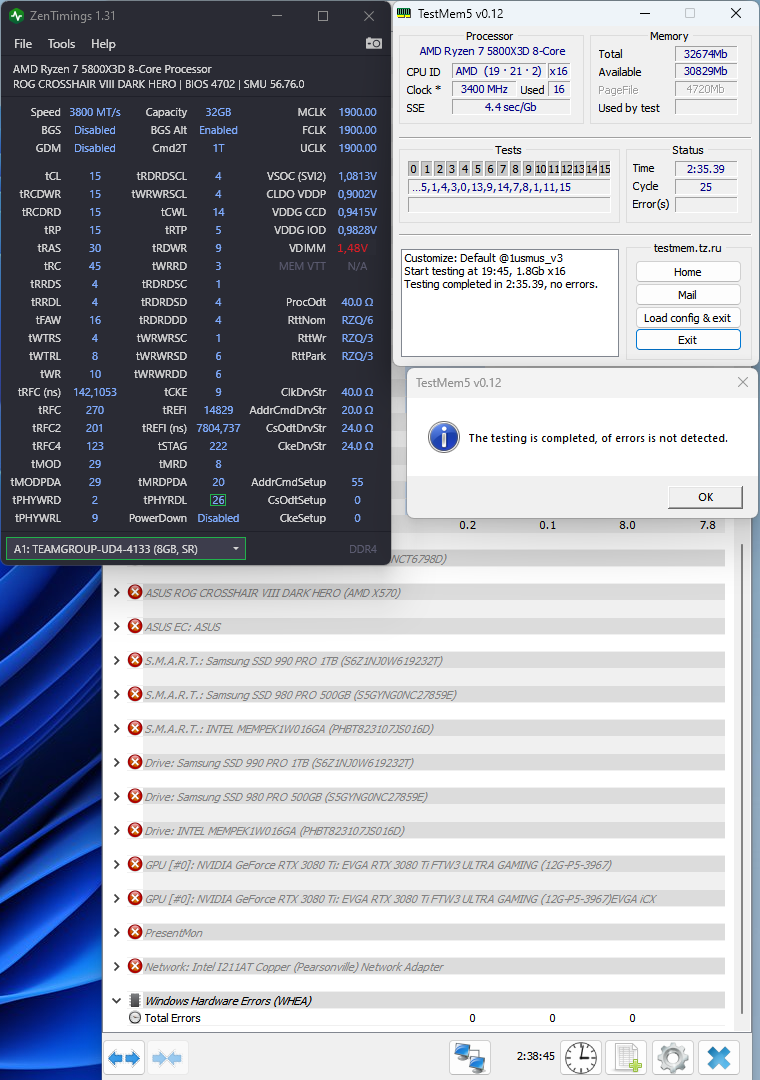

Текущие тайминги такие:
ZenTimings
Вложение:
Комментарий к файлу: ZenTimings
Test_19.png [ 265.31 КБ | Просмотров: 6640 ]

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).




Member
Статус: Не в сети
Регистрация: 03.10.2019
T[]RK писал(а):
Попробовал у себя отключить Data Scramble

Чо вы носитесь с этой торбой. У меня вообще нет его в биосе, живу как царь. :-P

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.E / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz




Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Hro писал(а):
Чо вы носитесь с этой торбой.

Написал же, что просто попробовал. Не увидел разницы вообще. В отличии от L2 Stream HW Prefetcher который сразу даёт -4 нс и не влияет на стабильность памяти.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).




Member
Статус: Не в сети
Регистрация: 15.10.2017
Фото: 9

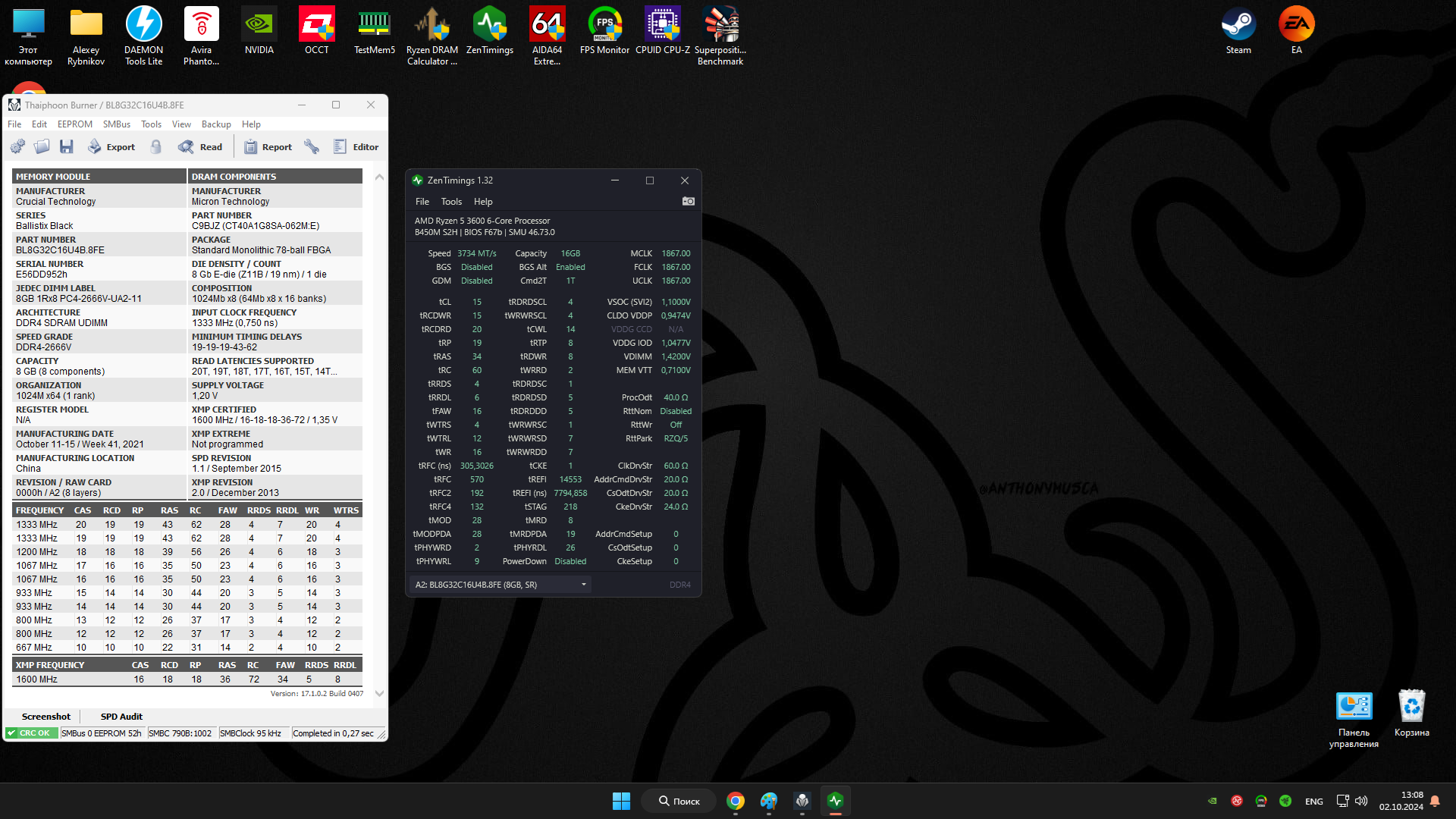

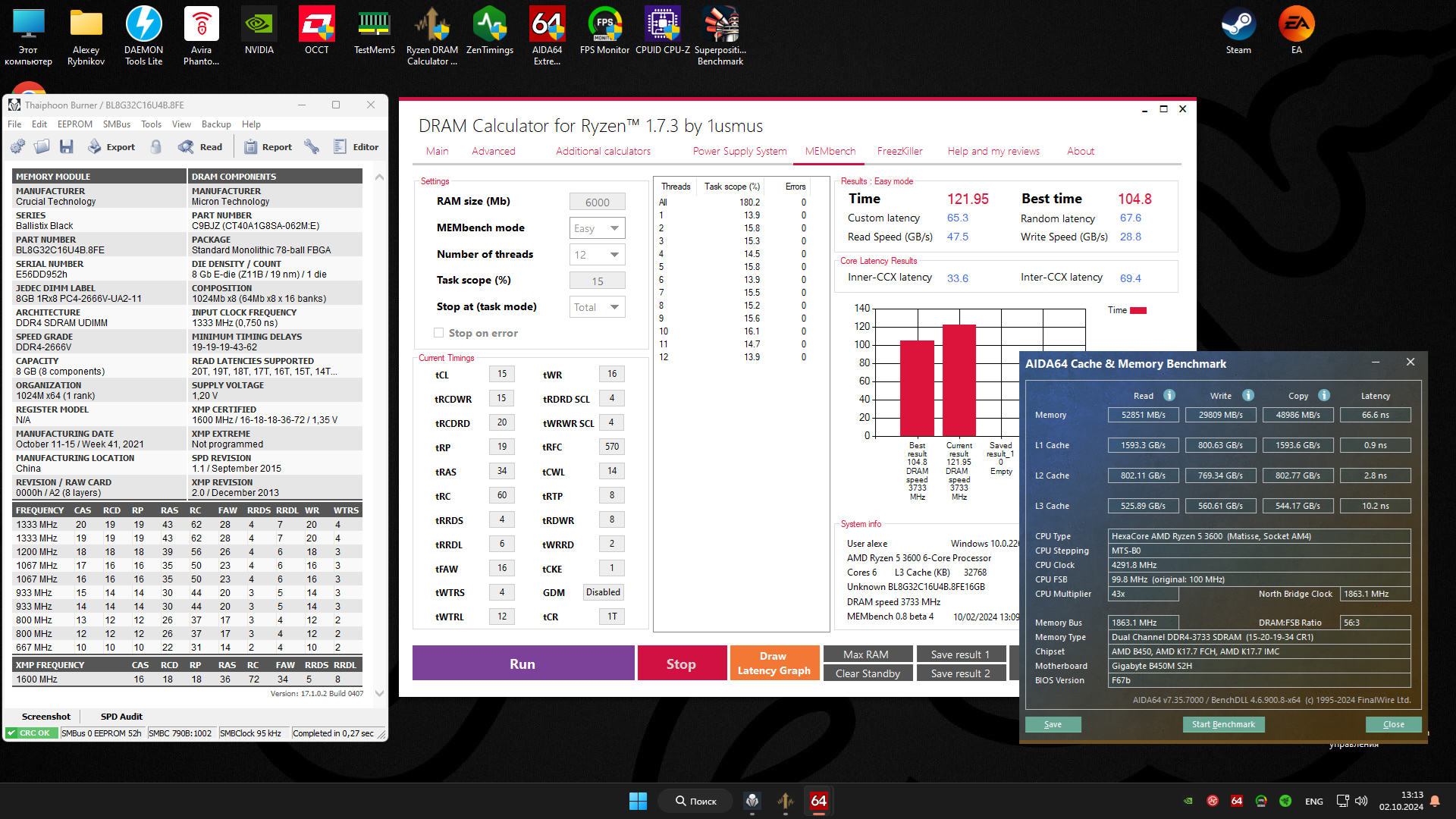

я тут как-то жаловался на невозможность стабильной работы системы выше 3200-14, и в принципе выше 3200. Плата на X370 приказала долго жить, взял Gigabyte B550 elite V2. Система сходу завелась на 3200 и 3600, так что все разговоры насчёт контроллера памяти в проце и не влиянии системной платы считаю закрытыми.
Теперь вопросы:
1. Почему такая разница показаний между разными версиями аиды? Какие из них истинные?
2. Почему FSB 99.8, как сделать 100? (в биосе всё в авто).
3. Что ещё можно улучшить в таймингах? (tCL установлен на 15. Так понимаю, 16 из-за geardown=enable, без него не запускается)
#77

_________________
Ryzen-7 5700х / GIGABYTE AX370 Gaming K5 / Corsair CMW16GX4M2C3200C14 (Samsung B-Die) / XFX 5700XT THICC III Ultra 8.0 GB OC




Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
old reader писал(а):
Почему FSB 99.8, как сделать 100? (в биосе всё в авто)

Spectrum Control отключи в биосе и частоту CPU Clock вместо авто выстави 100мгц: https://ibb.co/j62S1TG
old reader писал(а):
Что ещё можно улучшить в таймингах?

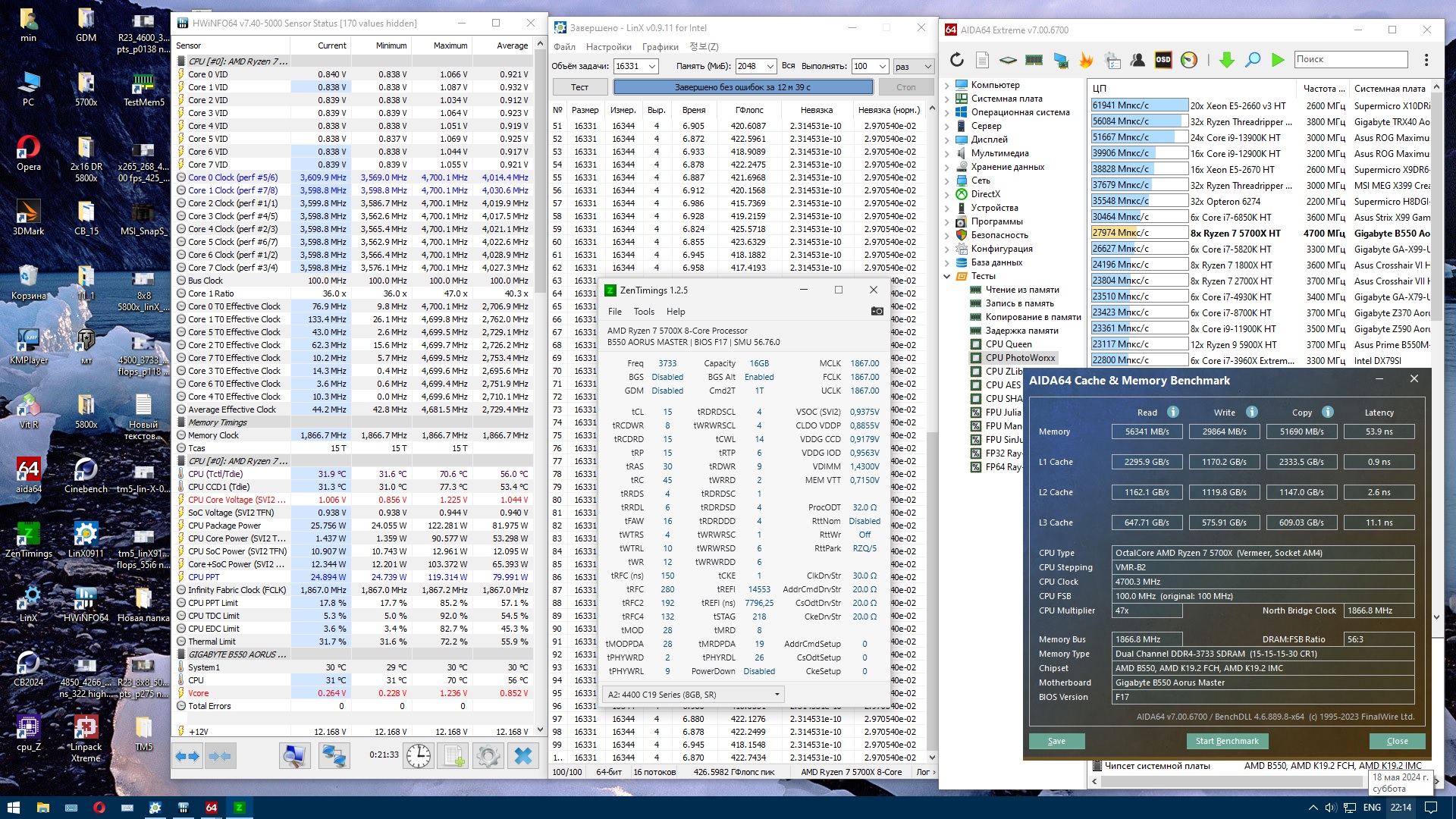

тайминги так попробуй:
Вложение:
linX0911 pbo_co negative30 140 98 145 426 flops 53i9 ns p025au 962au o840 m020 o860 430 d580 p010 aidaPW ZT 888 918 958 monitor.jpg
linX0911 pbo_co negative30 140 98 145 426 flops 53i9 ns p025au 962au o840 m020 o860 430 d580 p010 aidaPW ZT 888 918 958 monitor.jpg [ 991.58 КБ | Просмотров: 6253 ]

_________________
https://ibb.co/Sf1jB85




Junior
Статус: Не в сети
Регистрация: 17.08.2012
Откуда: Москва

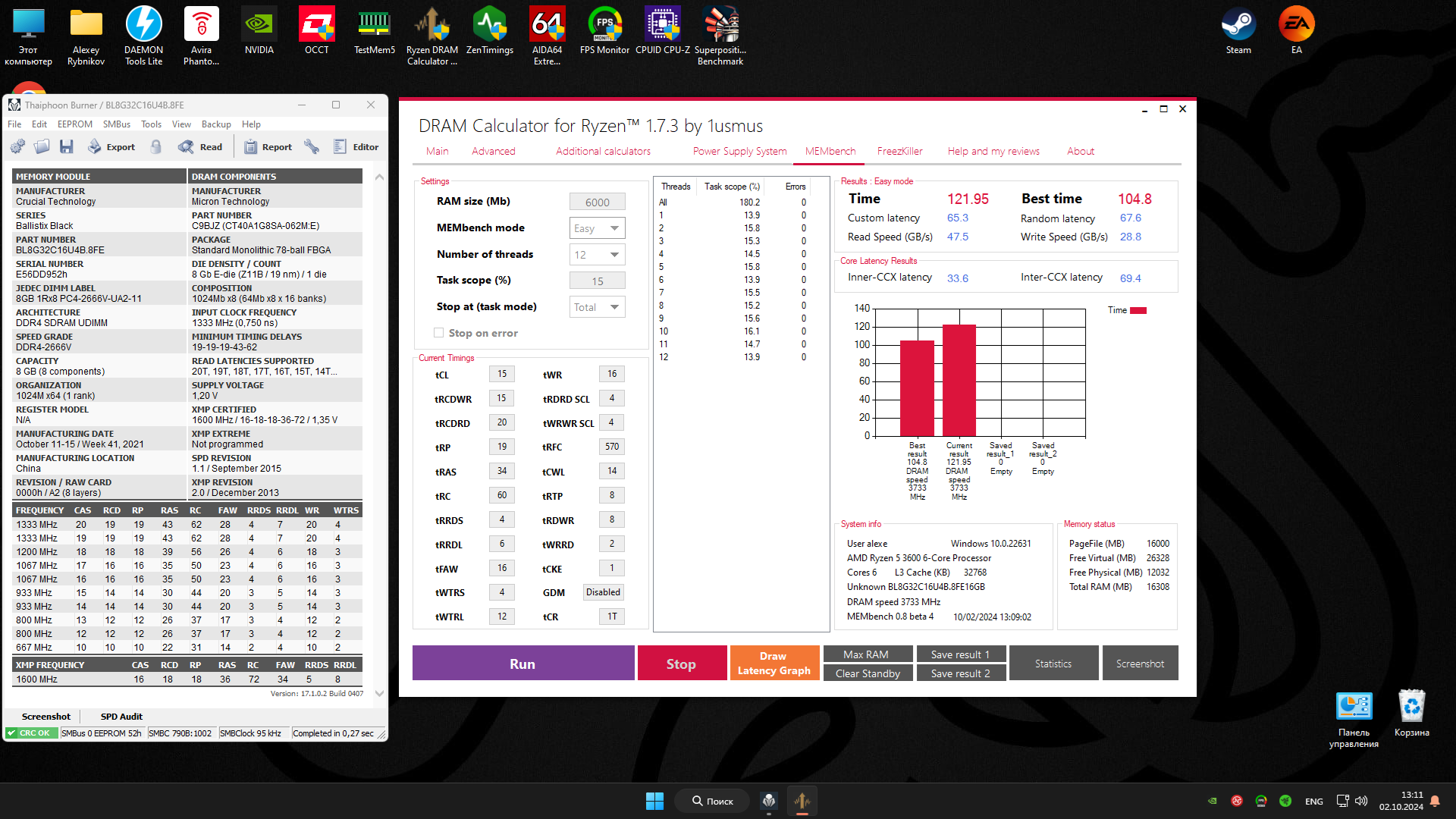

Друзья, прошу помощи.. Может подкорректировать чего нужно.. Если это возможно..
Это минимум чего я смог добиться.. trc ниже 60 - ошибки trfc ниже 570 - ошибки..
Мать: Gigabyte b450m s2h / bios: f67b.


Вложения:
Untitled3.png [ 924.58 КБ | Просмотров: 5304 ]
Untitled2.png [ 704.94 КБ | Просмотров: 5304 ]
Untitled1.png [ 957.71 КБ | Просмотров: 5304 ]


Последний раз редактировалось razorjke 06.10.2024 9:05, всего редактировалось 1 раз.


Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
razorjke писал(а):
прошу помощи.. Может подкорректировать чего нужно.. Если это возможно..
Вот буквально на днях комп собирал любителю кс2
балики 2x8Гб
#77
Если включить GDM, то разгон проще пойдет.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.




Member
Статус: Не в сети
Регистрация: 08.11.2005
Откуда: Йошкар-Ола, РМЭ
Фото: 13
Уважаемые, есть что улучшить в текущей конфигурации?
Память если что sodimm
7529375294




Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
FAW=16
RRDS=4
RRDL=6
RC=64
WR=16
WTRL=10
RTP=6

Добавлено спустя 1 минуту 47 секунд:
tREFI в максимум
sd/dd все =1
tRFC искать минимальный

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 08.11.2005
Откуда: Йошкар-Ола, РМЭ
Фото: 13
anta777 спасибо, попробую




Member
Статус: Не в сети
Регистрация: 15.10.2017
Фото: 9
michernov писал(а):
old reader писал(а):
Почему FSB 99.8, как сделать 100? (в биосе всё в авто)

Spectrum Control отключи в биосе и частоту CPU Clock вместо авто выстави 100мгц: https://ibb.co/j62S1TG
old reader писал(а):
Что ещё можно улучшить в таймингах?

тайминги так попробуй:
Вложение:
linX0911 pbo_co negative30 140 98 145 426 flops 53i9 ns p025au 962au o840 m020 o860 430 d580 p010 aidaPW ZT 888 918 958 monitor.jpg

Спасибо, погонял - c geardown стабильности нет, а без него не стартует. Наверно буду пытаться стабилизировать 3600-14

_________________
Ryzen-7 5700х / GIGABYTE AX370 Gaming K5 / Corsair CMW16GX4M2C3200C14 (Samsung B-Die) / XFX 5700XT THICC III Ultra 8.0 GB OC




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
old reader
Память дешманская или планки разные?

anta777 писал(а):
WR=16
WTRL=10
RTP=6

Бессмысленная комбинация tWR ≠ tRTP×2

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14




Member
Статус: Не в сети
Регистрация: 15.10.2017
Фото: 9
vol2008 писал(а):
old reader
Память дешманская или планки разные?


вроде обычная. Из подписи. Комплект из 2х 8 Гб

_________________
Ryzen-7 5700х / GIGABYTE AX370 Gaming K5 / Corsair CMW16GX4M2C3200C14 (Samsung B-Die) / XFX 5700XT THICC III Ultra 8.0 GB OC




Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
vol2008 писал(а):
old reader
Память дешманская или планки разные?

anta777 писал(а):
WR=16
WTRL=10
RTP=6

Бессмысленная комбинация tWR ≠ tRTP×2


Да, я ошибся, хорошо, что вы заметили.
tRTP=8
tWR=16

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35535 • Страница 1720 из 1777<  1 ... 1717  1718  1719  1720  1721  1722  1723 ... 1777  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Bigsun, kurtzyftw, shuler37 и гости: 28


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
cron
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
