  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
anta777 писал(а):
А что считаете оригинальным?

По ссылке Veii сделал их несколько: Original tRFC mini и есть старые (например - Pre-Release). Если мне не изменяет память, то я лично использовал тот, который Pre-release с доп. табличкой Manual для tRFC (в Original tRFC mini её уже нет).
vol2008 писал(а):
Калькулятор называется теор. max = FCLK × ширина DF линка )
т.е. для 1ССD 16 Write и 32 Read, для 2ССD оба 32

Я помню что эти цифры фигурировали на слайдах AMD.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  MONOLIT1986

Member
Статус: Не в сети
Регистрация: 25.08.2011
rvspost Спасибо большое за ваши значения. Фриза нет больше.

_________________
Ryzen 7 5700x3d Msi Mpg B550 Gaming Plus +G Skill Aegis F4-3200C16-16GIS 3800mhz (18-22-22-42-1T). Sapphire AMD Radeon RX 7900 GRE PURE GAMING OC @2560/2360

  wolf91kv

Member
Статус: Не в сети
Регистрация: 23.04.2023
vol2008 писал(а):
wolf91kv писал(а):
как правильно выставлять данную группу таймингов?

Правильней все в "Auto". Эти тайминги вообще не нужно трогать.

по SD/DD таймингам впринципе понятно, но вот RDWR и WRRD есть вопросы, при использовании памяти в джедак 2666 эти показатели работают как 7 и 3, а при 3800 уже 9 и 5 ну и прирост в бенчмарках дают при ужатии до 8 и 2, ну также билдзойд всегда их ужимал, можно как то узнать почему их желательно оставлять в авто?
  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
wolf91kv
Потому что это т.н. non-SPD тайминги, которые выставляются по рез-там одного из этапов, так сказать, "тренировки" памяти и управляют логикой DDR Phy для каждого канала отдельно. Т.е. в рез-те трейнинга ты можешь получить разные пары RDWR и WRRD для каждого из каналов, что вручную сделать нельзя.

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  rvspost

Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
vol2008 писал(а):
что вручную сделать нельзя.
Крутяк, но движением двух пальцев вся автотренировка идет лесом :D А оно надо? И кому?

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
rvspost писал(а):
Крутяк, но движением двух пальцев вся автотренировка идет лесом А оно надо? И кому?

никуда ничего не идет. наоборот, благодарен за этот совет, данный vol2008 в свое время, что заставил при возне с этими значениями в авто, заодно минимизировать-оптимизировать tRFC, вольтажи памяти и IF:

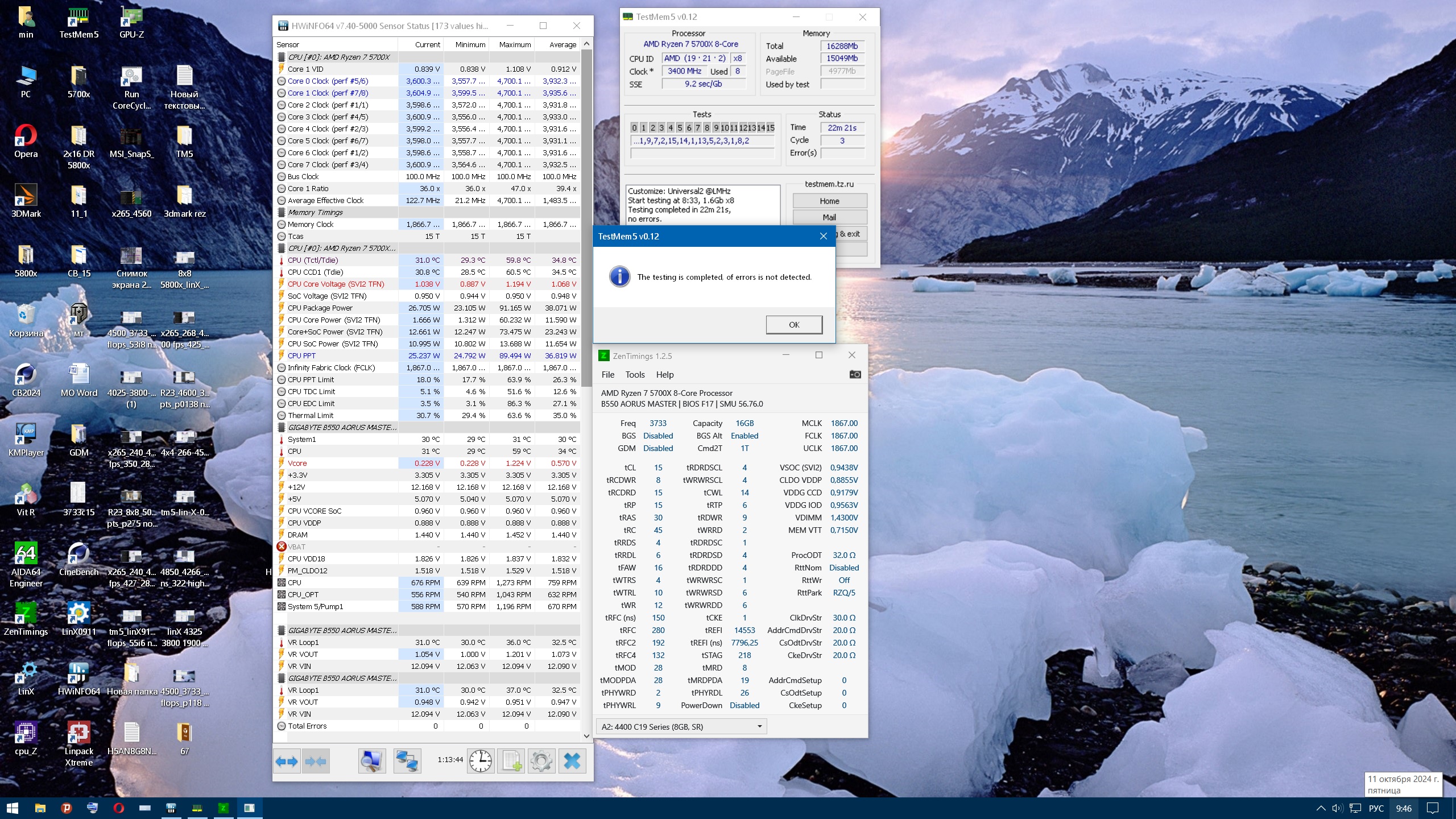

Вложение:
RDWR vs WRRD _ Auto.jpg
RDWR vs WRRD _ Auto.jpg [ 1.1 МБ | Просмотров: 2015 ]

_________________
https://ibb.co/Sf1jB85

  rvspost

Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
michernov писал(а):
заодно минимизировать-оптимизировать tRFC
Вы знаете что это за тайминг? И каким боком его можно минимизировать другими таймингами? Вольтажом только можно. Но я не вижу в ваших настройках ничего экстраординарного с чем можно было бы возиться.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
rvspost писал(а):
И каким боком его можно минимизировать другими таймингами? Вольтажом только можно.

здесь да, скорее оптимизировать tRFC в сочетании с вольтажом
rvspost писал(а):
не вижу в ваших настройках ничего экстраординарного с чем можно было бы возиться

возня была с ошибками в тм5 при переходе на авто только указанных значений, все остальные минимизации попутно, но также в соответствии с рекомендациями vol2008: DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #18195277

_________________
https://ibb.co/Sf1jB85

Последний раз редактировалось michernov 11.10.2024 14:38, всего редактировалось 1 раз.

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
rvspost писал(а):
И каким боком его можно минимизировать другими таймингами?

Его лучше вообще не зажимать до упора, никогда. Запас в несколько тактов, а то и десяток. На производительность повлияет примерно никак.
А то на пару градусов нагреется память больше обычного и приехали.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Devijack

Member
Статус: Не в сети
Регистрация: 04.07.2017
Откуда: Запоріжжя
Подскажите в чем косяк. Есть две планки по 3200 16 гиг крушл Ballistix Sport AT (BLS2K16G4D32AEST) e-die. Когда-то кое как взял 3600 по гайду геркона, не уверен что адекватно. Получился результат

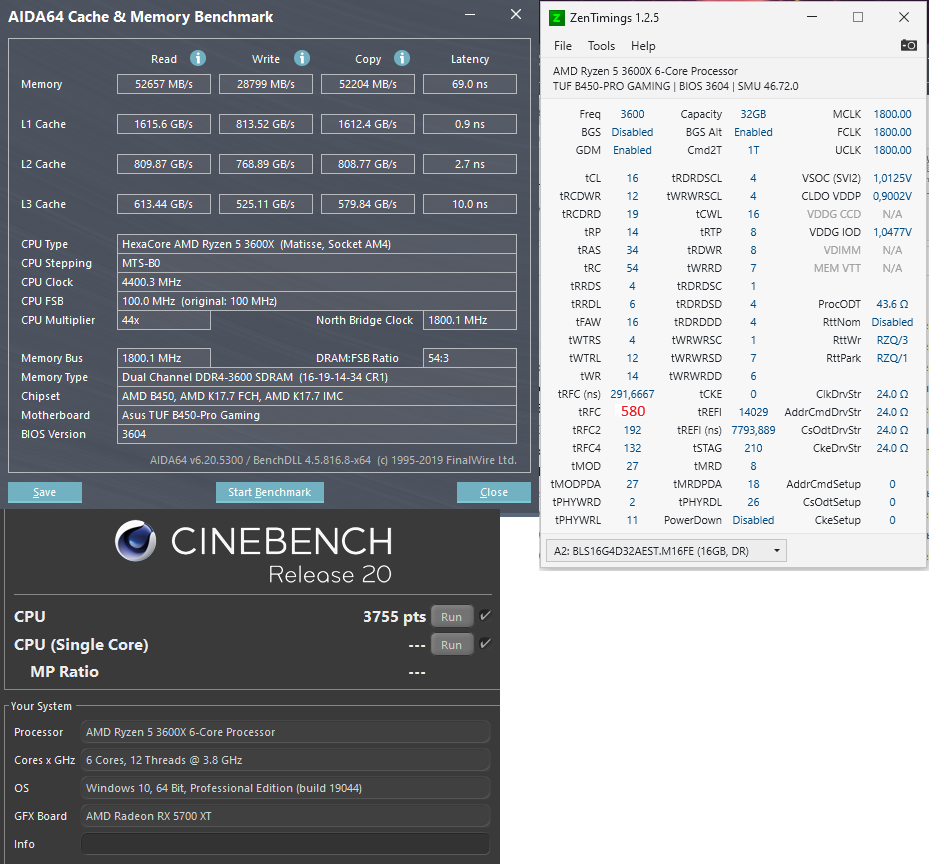

Вложение:
3600.png [ 264.69 КБ | Просмотров: 1729 ]

Сейчас по новой решил разогнать с нуля по этому гайду,
https://www.youtube.com/watch?v=EeOPFogMBSc&t
Вдумчиво пошагово, взял частоту 3733 тестмем5 екстрим прекрасно проходит, но при этом задержка аж 80 и скорость ниже чем было у меня на 3600. Где косяк?

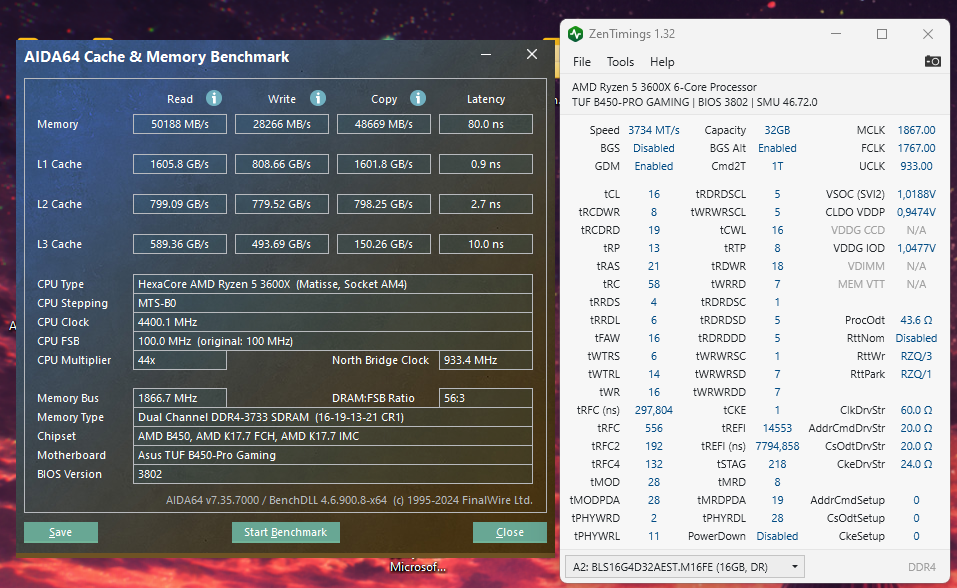

Вложение:
изображение_2024-10-12_181142067.png [ 384.98 КБ | Просмотров: 1729 ]

_________________
R7 5700X3D, Rx5700XT Nitro+, 32gb 3800, TUF B450-Pro, Macho X2 LE.

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Devijack писал(а):
Где косяк?

Правый верхний угол ZenTimings

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
UCLK=MEMCLK

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Devijack

Member
Статус: Не в сети
Регистрация: 04.07.2017
Откуда: Запоріжжя
Нормально я так с шиной промахнулся 3733/2=1866 а у меня было 1767. УПС. Спасибо
Теперь по лучше

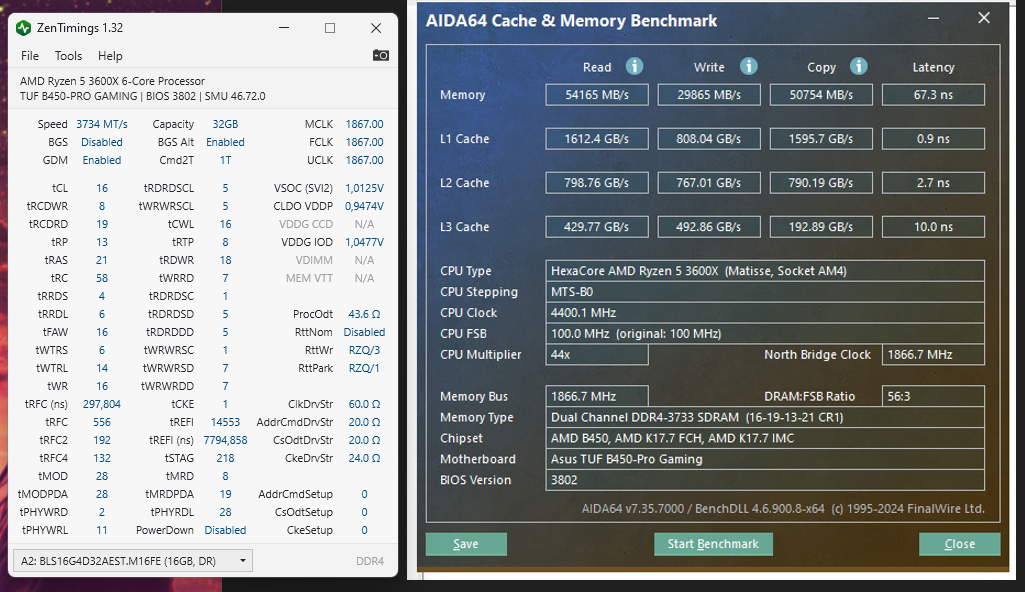

Вложение:
изображение_2024-10-12_185750684.png [ 441.82 КБ | Просмотров: 1705 ]

_________________
R7 5700X3D, Rx5700XT Nitro+, 32gb 3800, TUF B450-Pro, Macho X2 LE.

  rvspost

Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
Devijack писал(а):
Теперь по лучше
Все настройки и тайминги ставьте так же и не парьте моск
#77
У вас каша :D
Agiliter писал(а):
Его лучше вообще не зажимать до упора, никогда.
Ну это один из немногих таймингов, которые не стоит зажимать, как и tREFI (на интулях) потому что изменение градусов чипа памяти (+вольтаж = синергия) влияет на его работоспобность.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.

  Devijack

Member
Статус: Не в сети
Регистрация: 04.07.2017
Откуда: Запоріжжя
rvspost писал(а):
Все настройки и тайминги ставьте так же и не парьте моск

это с каких побуждений мне такое выставлять? Я каждый тайминг ужимал персонально, до состояния когда ошибки лезут, затем шаг назад и полный тест под екстримом. В чем каша?

_________________
R7 5700X3D, Rx5700XT Nitro+, 32gb 3800, TUF B450-Pro, Macho X2 LE.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Devijack писал(а):
В чем каша?

Можешь и свой конфиг юзать, если стабильно. Только RDWR/WRRD непонятны значения

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Devijack

Member
Статус: Не в сети
Регистрация: 04.07.2017
Откуда: Запоріжжя
npa4ka Так материнка выставила, они в Авто. Не видел их настройки в гайде.

_________________
R7 5700X3D, Rx5700XT Nitro+, 32gb 3800, TUF B450-Pro, Macho X2 LE.

  npa4ka

Member
Статус: Не в сети
Регистрация: 09.09.2012
Devijack писал(а):
Так материнка выставила, они в Авто

Она их так выставила после твоих ужатий таймингов, или изначально такие значения были? Это очень высокие значения. Можешь попробовать комбинацию 8/3 8/4 9/3 10/2. Ужимаются эти тайминги парно

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  Devijack

Member
Статус: Не в сети
Регистрация: 04.07.2017
Откуда: Запоріжжя
npa4ka

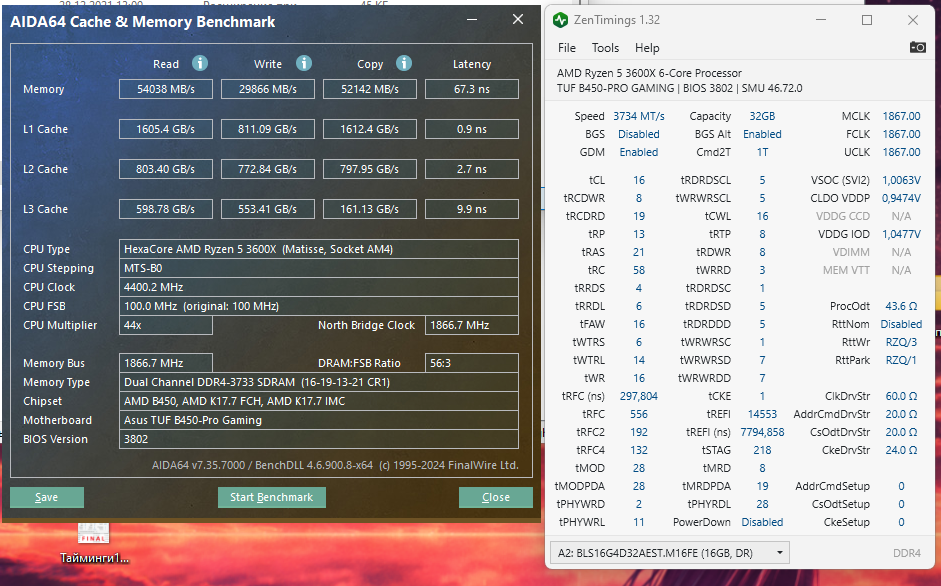

завелось на 8\3 погонял час в екстриме. По аиде разница наверное на уровне погрешности
Вложение:
изображение_2024-10-14_144241785.png [ 358.04 КБ | Просмотров: 1229 ]

_________________
R7 5700X3D, Rx5700XT Nitro+, 32gb 3800, TUF B450-Pro, Macho X2 LE.

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Devijack писал(а):
По аиде разница наверное на уровне погрешности

-1.5Gb/s "Сopy" это не погрешность. tRDWR 18 вместо 9 означает что задержка при каждой смене направления потока данных на шине DQ, в два раза больше.
Модули то в правильных слотах стоят?

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35534 • Страница 1722 из 1777 • <  1 ... 1719  1720  1721  1722  1723  1724  1725 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 18

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
cron
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
