  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Devijack

Member
Статус: Не в сети
Регистрация: 04.07.2017
Откуда: Запоріжжя
vol2008 писал(а):
Модули то в правильных слотах стоят?

A2 B2

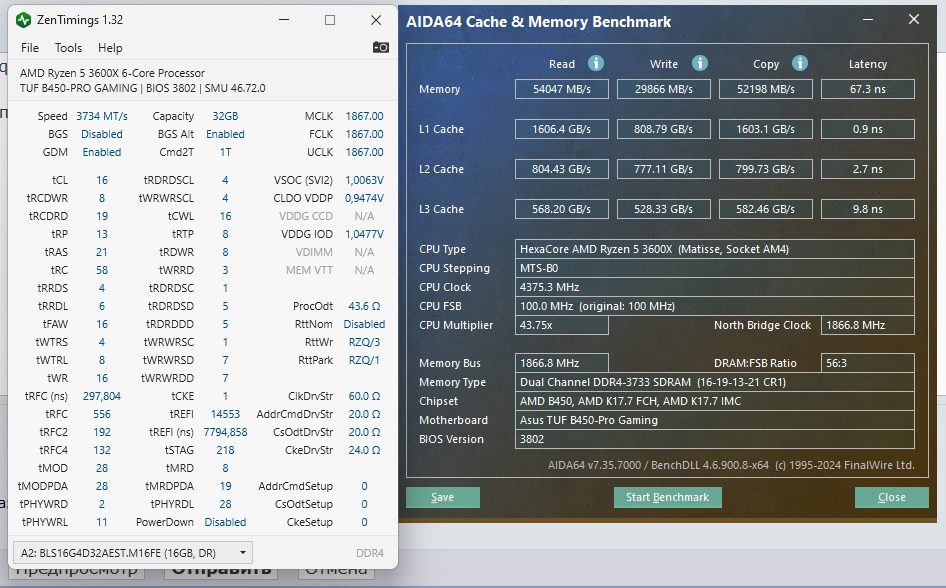

Ужал еще дополнительно Twtrs,twtrl,trdrtscl,twrwrscl и это походу все.
Вложение:
изображение_2024-10-14_195805458.png [ 315.26 КБ | Просмотров: 4375 ]

_________________
R7 5700X3D, Rx5700XT Nitro+, 32gb 3800, TUF B450-Pro, Macho X2 LE.

  Флирт

Member
Статус: Не в сети
Регистрация: 20.07.2006
Поменял китайский Максан B550, на нормальную материнку.
Без проблем заработали найденые на старой, настройки для памяти. Может стоит покрутить, что то на новой MSI ? :D

#77

Память с подвалов Алиэкспресса, две плашки синглранка по 16Gb на Микроне Ешке чипы D9VPS - MT40A2G4SA-075:E
  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Devijack писал(а):
A2 B2

Возможно что-то с биосом, не видел еще чтобы такие turn-around тайминги плата выставляла в Auto

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  Флирт

Member
Статус: Не в сети
Регистрация: 20.07.2006
Флирт писал(а):
Поменял китайский Максан B550, на нормальную материнку.
Без проблем заработали найденые на старой, настройки для памяти. Может стоит покрутить, что то на новой MSI ? :D

#77

Память с подвалов Алиэкспресса, две плашки синглранка по 16Gb на Микроне Ешке чипы D9VPS - MT40A2G4SA-075:E


Решил все таки поковырять память на MSI B550-A PRO. Скинул в авто 2\3тье порядка тайминги.

Оставил основу: 16-23-16-21 1Т GDM ON tRC72

:dance: 3933Mhz на изи залетело. Тут же прогнан MemTest 777 extreme, ошибок ноль.

Затем настроил tRFC на 608 уже не заработал, так как 16битки и шаг 16, накинул до 624 проехало тест.
tRTP ниже 14 максимального значения, не может, 14 стаблино.
tWR и tCWL просто кинул на 16 как CL основной, стабильны - стоит еще на них время тратить пробовать жать ?
tRDRDS CL и tWRWRS CL - поджал до 4верок, стабильны - время на тройки стоит тратить ?
До остального руки не дошли еще, тесты долгие очень. Два столбца отметил черным на скрине, в правый вообще стоит лезть ? Это все Авто.

#77
  Pavluxa

Member
Статус: Не в сети
Регистрация: 07.05.2010
Откуда: забыл уже
Фото: 7
Флирт
так и не понимаю, почему запись такая маленькая???
читал читал, не понял.. из за чиплетов?

_________________
Субфакториал !n определяется как количество беспорядков порядка n, то есть перестановок n-элементного множества без неподвижных точек.

  Флирт

Member
Статус: Не в сети
Регистрация: 20.07.2006
Pavluxa
Pavluxa писал(а):
так и не понимаю, почему запись такая маленькая???

Запись отличная, я читал читал вопроса не понял. Какая по твоему должна быть :? :shock: Что за чиплеты еще, ты про Ранки чтоли ? Синглы это.
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Pavluxa писал(а):
так и не понимаю, почему запись такая маленькая???
читал читал, не понял.. из за чиплетов?

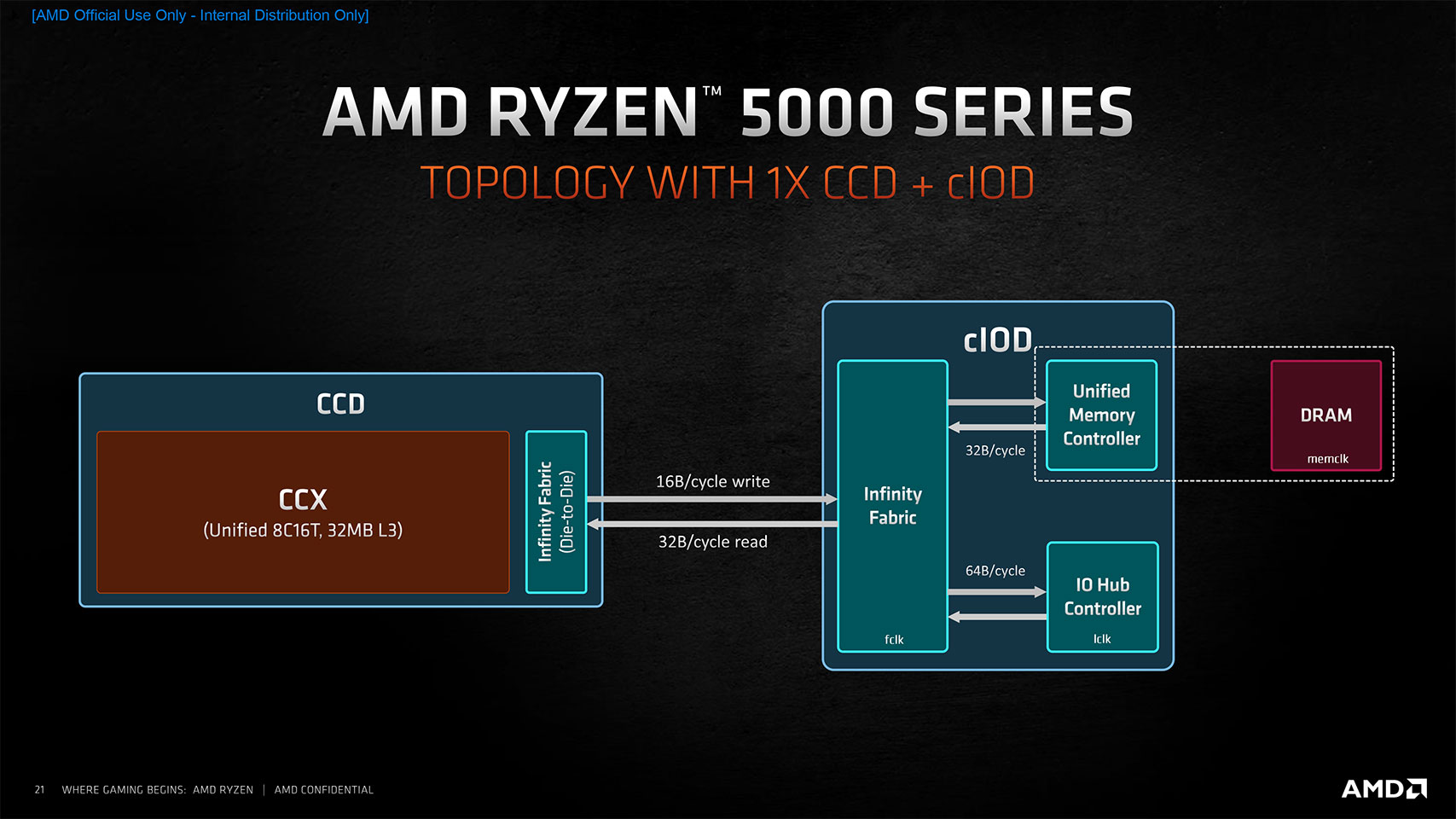

Да. Вот специально нашёл слайд AMD:
Почему запись маленькая
Вложение:
Комментарий к файлу: AMD Ryzen 5000 Topology Slide
arch14.jpg [ 181.24 КБ | Просмотров: 4113 ]

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Pavluxa

Member
Статус: Не в сети
Регистрация: 07.05.2010
Откуда: забыл уже
Фото: 7
T[]RK
еще бы кто пальцем показал, что к чему)
у меня 3900, тоже вроде 2й чиплет, но запись 50

_________________
Субфакториал !n определяется как количество беспорядков порядка n, то есть перестановок n-элементного множества без неподвижных точек.

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Pavluxa писал(а):
кто пальцем показал, что к чему)

16B/cycle write
32B/cycle read

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Pavluxa

Member
Статус: Не в сети
Регистрация: 07.05.2010
Откуда: забыл уже
Фото: 7
T[]RK
типа меньше, но не критично

Добавлено спустя 59 секунд:
а есть такая же картинка для моего зен 2+ 3900?

_________________
Субфакториал !n определяется как количество беспорядков порядка n, то есть перестановок n-элементного множества без неподвижных точек.

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Pavluxa писал(а):
а есть такая же картинка для моего зен 2+ 3900?

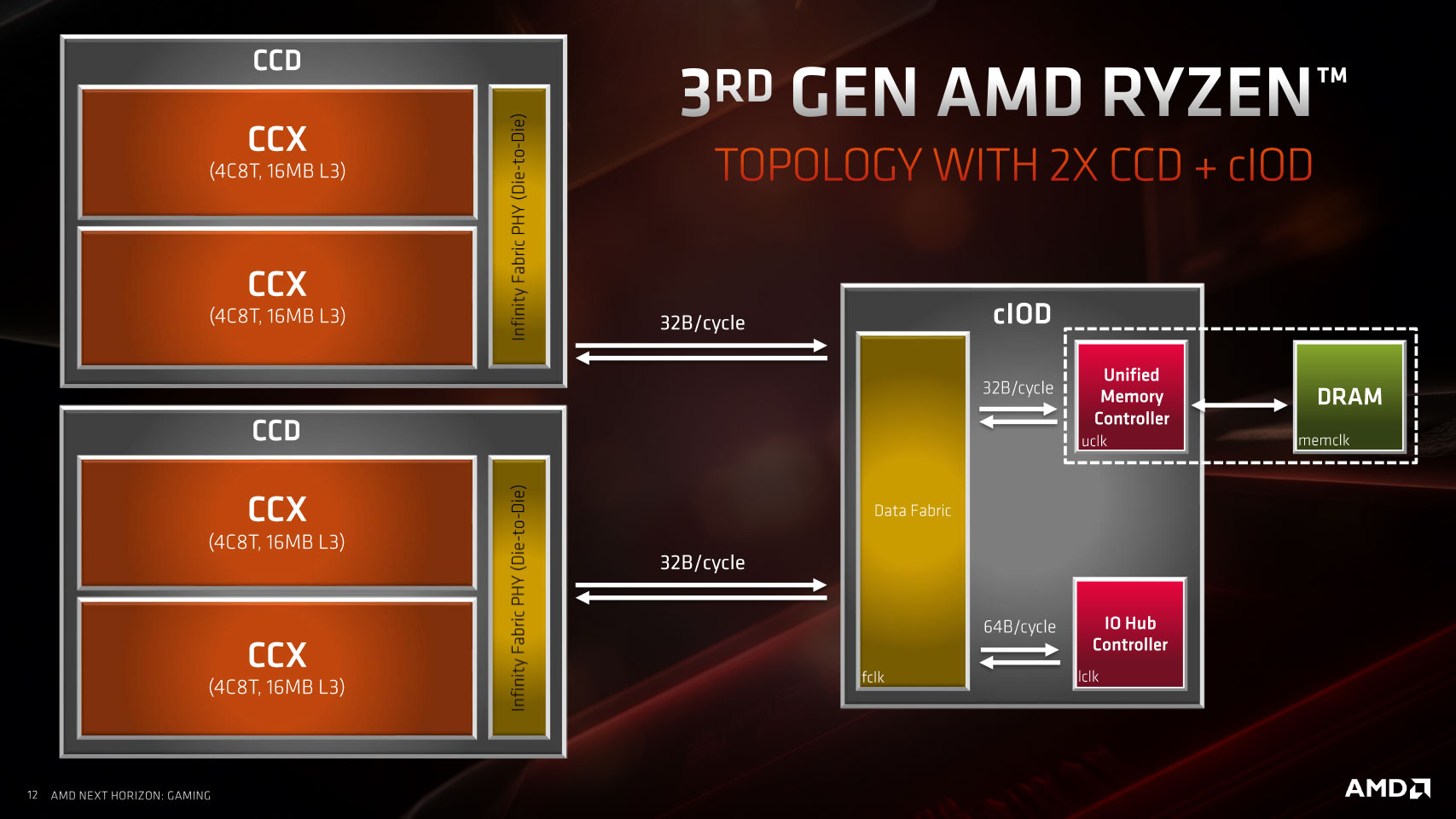

Да, в описании архитектуры:
Ryzen 3000 Two Chiplets
Вложение:
Комментарий к файлу: AMD Ryzen 3000 Topology
arch9.jpg [ 174.13 КБ | Просмотров: 4063 ]

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Флирт

Member
Статус: Не в сети
Регистрация: 20.07.2006
Флирт писал(а):
Флирт писал(а):
Поменял китайский Максан B550, на нормальную материнку.
Без проблем заработали найденые на старой, настройки для памяти. Может стоит покрутить, что то на новой MSI ? :D

#77

Память с подвалов Алиэкспресса, две плашки синглранка по 16Gb на Микроне Ешке чипы D9VPS - MT40A2G4SA-075:E


Решил все таки поковырять память на MSI B550-A PRO. Скинул в авто 2\3тье порядка тайминги.

Оставил основу: 16-23-16-21 1Т GDM ON tRC72

:dance: 3933Mhz на изи залетело. Тут же прогнан MemTest 777 extreme, ошибок ноль.

Затем настроил tRFC на 608 уже не заработал, так как 16битки и шаг 16, накинул до 624 проехало тест.
tRTP ниже 14 максимального значения, не может, 14 стаблино.
tWR и tCWL просто кинул на 16 как CL основной, стабильны - стоит еще на них время тратить пробовать жать ?
tRDRDS CL и tWRWRS CL - поджал до 4верок, стабильны - время на тройки стоит тратить ?
До остального руки не дошли еще, тесты долгие очень. Два столбца отметил черным на скрине, в правый вообще стоит лезть ? Это все Авто.

#77


Во я старый :haha: Забыл вообще про то что контроллер выше 1900Mhz может сыпать ошибками WHEA.
В лотерею на выйграл, откат на 1800Mhz и тайминги по новой :bandhead: Сори ребят, результат левый по моей невнимательности.
  Hunter_on_deer

Member
Статус: Не в сети
Регистрация: 07.12.2019
Фото: 1
Всем здраве.

Система asrock b450m pro 4
5600x ryzen

имел на борту олдскульные зеленые плашки crucial, одноранговые, купленные в 2018 году (под еще тогда рузен 2600) на 16 гб (2х8 гб). Работали на 3600 мгц, на 18-21-21-39 и 1.3 вольта.

Вот спустя столько лет решил поменять на 32 гб, и взял kingstone renegade 32 gb (2*16 gb). Чипы Хуникс.

На выставленном ХМП 3600 сыпят ошибками.

Работают без ошитбок только на хмп 3000 мгц.

биос обновил до последнего.

upd. воспользовался поиском, включил из авто в енаблед геар даун моде. Но всеравно тест не проходит.(((
  anatol-x

Member
Статус: Не в сети
Регистрация: 19.02.2011
Всем привет, обновил плату на asus strix b550, накатил последний биос. Разогнал память 2 модуля hp на samsung b-die по 8Gb до 3733. Посмотрите, может что пережал или наоборот недожал:
#77

P.s. На 3733 с 15 15 15 15 никак не хочет стартовать, только с cmd 2T, хотя запускается на 14х таймингах с cmd 1T, не понимаю как так может быть.

_________________
5600X/Asus B450f Strix/2x8Gb HP V10 @3600 14-14-14-28 @1.45v/EVGA RTX 3080ti FTW3 ULTRA/Be Quiet Dark Rock 4/Be Quiet Dark Power Pro 12 1500w

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
anatol-x писал(а):
P.s. На 3733 с 15 15 15 15 никак не хочет стартовать, только с cmd 2T, хотя запускается на 14х таймингах с cmd 1T, не понимаю как так может быть.

для нечетных таймингов надо gear down mode отключить

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  anatol-x

Member
Статус: Не в сети
Регистрация: 19.02.2011
Remarc писал(а):
для нечетных таймингов надо gear down mode отключить

Вот как его выключаю, так и не стартует, только с cmd 2T.

_________________
5600X/Asus B450f Strix/2x8Gb HP V10 @3600 14-14-14-28 @1.45v/EVGA RTX 3080ti FTW3 ULTRA/Be Quiet Dark Rock 4/Be Quiet Dark Power Pro 12 1500w

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
anatol-x писал(а):
как его выключаю, так и не стартует, только с cmd 2T

так попробуй на старт (ClkDrvStr_60.0): https://ibb.co/HChjCmz

_________________
https://ibb.co/Sf1jB85

  Флирт

Member
Статус: Не в сети
Регистрация: 20.07.2006
Флирт писал(а):
Во я старый Забыл вообще про то что контроллер выше 1900Mhz может сыпать ошибками WHEA.
В лотерею на выйграл, откат на 1800Mhz и тайминги по новой Сори ребят, результат левый по моей невнимательности.


Ну в общем вот такой итог:
#77
Крайне тугой tFaw - не едет никак ниже, стартовать понятно дело может и с 16, но мне нужна полная стабильность!
tRTP на 8мерке ошибки. tCWL - старта на 14 нет.

Незнаю, может кто подскажет чего ? Упускаю.

В целом нормальный результат для рефабнутых 16Gb плашек.
Так, что меняете мать, есть смысл попробовать опять настройть память по новой.
  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
anatol-x писал(а):
P.s. На 3733 с 15 15 15 15 никак не хочет стартовать, только с cmd 2T, хотя запускается на 14х таймингах с cmd 1T, не понимаю как так может быть

Vdimm сколько? А с gdm тоже можно жить, особенно если проц чуть разогнать (на 1.25% должно пойти, если видюха будет на против)

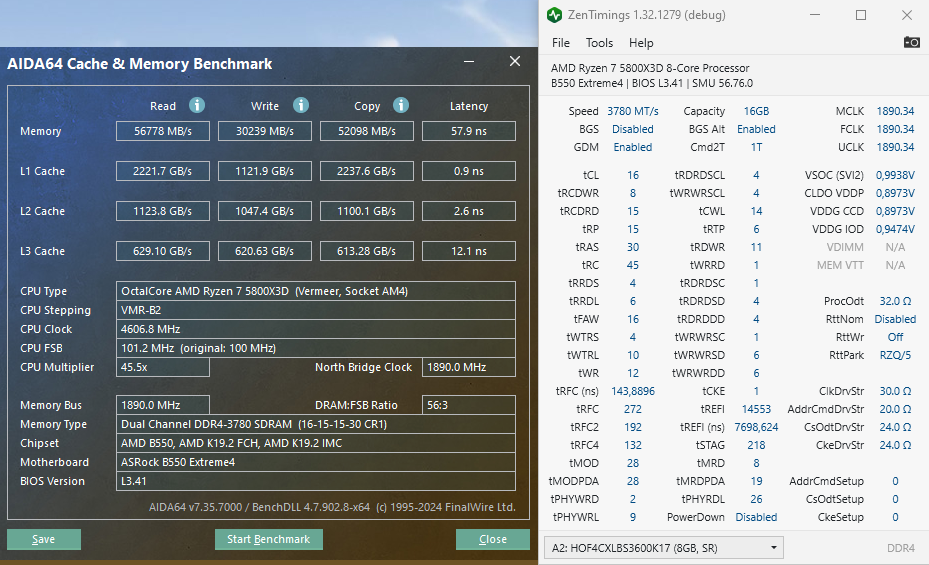

Вложение:
aida.png [ 339.33 КБ | Просмотров: 3551 ]

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  Agiliter

Advanced member
Статус: В сети
Регистрация: 29.03.2017
GDM ~= CR2. Только с GDM обычно гораздо проще всё настраивать.
Если вЫключенный GDM и CR2 не позволяют снизить на 1 такт хотя бы CL относительно GDM, то есть 0 смысла его выключать, скорее отрицательный смысл. Типа GDM OFF CR2 CL13 >= GDM ON CL14. Разница в любом случае минимальная.
Однозначно немного лучше только GDM OFF CR1.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35535 • Страница 1723 из 1777 • <  1 ... 1720  1721  1722  1723  1724  1725  1726 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Bezobrazie-_-, kostik1966beta и гости: 20

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
