  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
При включенном GDM CR не должен применяться.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  anatol-x

Member
Статус: Не в сети
Регистрация: 19.02.2011
michernov писал(а):
anatol-x писал(а):
как его выключаю, так и не стартует, только с cmd 2T

так попробуй на старт (ClkDrvStr_60.0): https://ibb.co/HChjCmz

Оо, вот так стартует, правда после загрузки win тут же вылетает bsod. Те параметры, что вы указали в авто, плата выставила Trdwr 18 Twrrd 7. Пробовал ещё вернуть свои ослабленные значения tRTP 8 и tWTRL 12 и ещё tRFC 285, но стабильности не прибавилось.

_________________
5600X/Asus B450f Strix/2x8Gb HP V10 @3600 14-14-14-28 @1.45v/EVGA RTX 3080ti FTW3 ULTRA/Be Quiet Dark Rock 4/Be Quiet Dark Power Pro 12 1500w

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
anatol-x попробуйте все кадбасы в 20 и повысить DRAM сперва до 1.47V (обычно подобным конфигам хватает 1.45V), VDDG IOD 1.0V, RFC сперва поднять до 304 (160 нс).
Затем можно также пробовать покрутить CLDO_VDDP Voltage, скажем, 0.975V и 0.85V.
Затем все аналогично, но с кадбасами 40-20-24-24 вместо нулей.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 17.10.2024 20:31, всего редактировалось 1 раз.

  anatol-x

Member
Статус: Не в сети
Регистрация: 19.02.2011
usr721 писал(а):
попробуйте все кадбасы в 0

Это как, у меня можно выбрать только следующие значения 20 24 30 40 60 120 auto.
P.s. Я напряжения сразу поднял везде soc 1.125 mem1. 45 IOD 1.0 CCD 1.0 CLDO 1.0

_________________
5600X/Asus B450f Strix/2x8Gb HP V10 @3600 14-14-14-28 @1.45v/EVGA RTX 3080ti FTW3 ULTRA/Be Quiet Dark Rock 4/Be Quiet Dark Power Pro 12 1500w

Последний раз редактировалось anatol-x 17.10.2024 18:26, всего редактировалось 1 раз.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
anatol-x не помню как он там обозначено, но на прежнем 570-ом ИТХ Стриксе, помнится, у меня все выставлялось без проблем. Если никак, пробуйте 40-20-24-24.
#77
#77


Добавлено спустя 4 минуты 58 секунд:
anatol-x писал(а):
IOD 1.0 CCD 1.0 CLDO 1.0

А я бы не стал, особенно CLDO_VDDP тк самое оптимальное зачастую 0.9V, также в режиме GDM+OFF+CR1 можно пробовать и вышеозвученные.
VDDG также понизил бы, оставив при этом IOD на 0.05V > CCD. Впрочем, VDDG по-моему не столь принципиальны, да у меня на апушке они и вовсе недоступны.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Devijack писал(а):
Так материнка выставила, они в Авто.
(про command spacing 18/7)
anatol-x писал(а):
плата выставила Trdwr 18 Twrrd 7

Я не пойму, это фича AM4 плат АSUS такая? :D
Как так сделать, научите ...

Добавлено спустя 4 минуты 38 секунд:
usr721 писал(а):
Если никак, пробуйте 40-20-24-24.
Тайминги можно нулевые, сопротивления - нельзя

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
anatol-x писал(а):
Это как, у меня можно выбрать только следующие значения 20 24 30 40 60 120 auto.

vol2008 писал(а):
Тайминги можно нулевые, сопротивления - нельзя

Конечно, речь выше шла о 20-ках, как на скринах и показано.
Совсем попутал, давно не гонял, извиняюсь.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
anatol-x писал(а):
Вот как его выключаю, так и не стартует, только с cmd 2T.

тогда попробуй еще addrcmdsetup 56 выставить

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  anatol-x

Member
Статус: Не в сети
Регистрация: 19.02.2011
vol2008 писал(а):
Vdimm сколько? А с gdm тоже можно жить, особенно если проц чуть разогнать (на 1.25% должно пойти, если видюха будет на против)

Не увидел сразу ваше сообщение, Vdimm 1.45V
Ребят спасибо за помощь, с этим конфигом:
michernov писал(а):
так попробуй на старт (ClkDrvStr_60.0): https://ibb.co/HChjCmz

Плюс
Remarc писал(а):
тогда попробуй еще addrcmdsetup 56 выставить

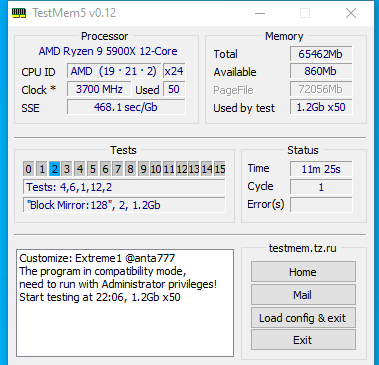

Получилось даже пройти тест на стабильность:
#77

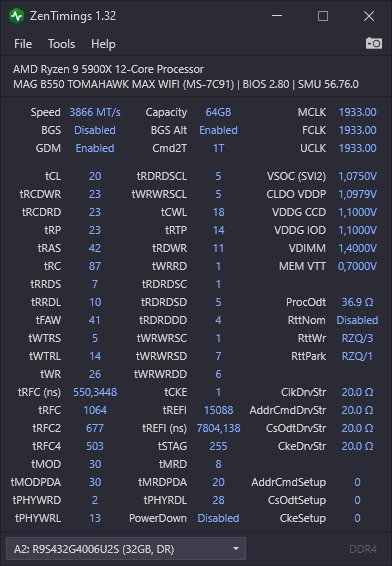

А потом попробовал немного ужать тайминги:
#77

Волшебный прям параметр этот addrcmdsetup, правда наверное не есть хорошо что приходится его задействовать?

_________________
5600X/Asus B450f Strix/2x8Gb HP V10 @3600 14-14-14-28 @1.45v/EVGA RTX 3080ti FTW3 ULTRA/Be Quiet Dark Rock 4/Be Quiet Dark Power Pro 12 1500w

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
anatol-x писал(а):
А потом попробовал немного ужать тайминги

попробуй с такими пройти тест тм5: https://ibb.co/K7MwWmy

_________________
https://ibb.co/Sf1jB85

  anatol-x

Member
Статус: Не в сети
Регистрация: 19.02.2011
michernov писал(а):
anatol-x писал(а):
А потом попробовал немного ужать тайминги

попробуй с такими пройти тест тм5: https://ibb.co/K7MwWmy

А вот на втором скриншоте, в сообщении выше, даже поагрессивнее тайминги, правда сопротивления другие.

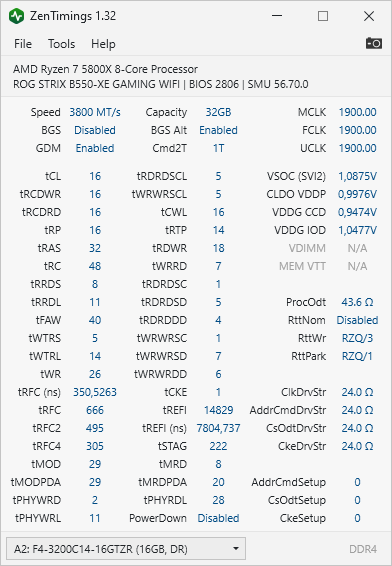

P.s. Вот с вашими таймингами и сопротивлениями, правда времени мало, только 1 цикл подождал:
#77

_________________
5600X/Asus B450f Strix/2x8Gb HP V10 @3600 14-14-14-28 @1.45v/EVGA RTX 3080ti FTW3 ULTRA/Be Quiet Dark Rock 4/Be Quiet Dark Power Pro 12 1500w

  npa4ka

Member
Статус: В сети
Регистрация: 09.09.2012
anatol-x писал(а):
правда наверное не есть хорошо что приходится его задействовать?

Ничего плохого в нём нет. Я его тоже использовал на старом конфиге =56, всё работало идеально

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus

  anatol-x

Member
Статус: Не в сети
Регистрация: 19.02.2011
Еще немного поджал tRAS, tRC и прогнал тест стабильности, вроде все норм. Спасибо ребят за советы.
#77

На что еще стоит обратить внимание? Первичные если будут не одинаковые, не страшно, например 15-14-14-15?

_________________
5600X/Asus B450f Strix/2x8Gb HP V10 @3600 14-14-14-28 @1.45v/EVGA RTX 3080ti FTW3 ULTRA/Be Quiet Dark Rock 4/Be Quiet Dark Power Pro 12 1500w

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
anatol-x писал(а):
Еще немного поджал tRAS, tRC и прогнал тест стабильности, вроде все норм.


Дался вам этот tRAS, он нах не нужен в DDR4.
Х.з. сколько лет этой ветке уже, а они до сих пор tRAS ужимают ))

PS: Ключевое значение имеют tCL, tRCD и tRP, также важно правильно выставить tRRD с tWTR, и затем tRFC
Всё! Чо переливать из пустого в порожнее годами тут, не пойму? )

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
tRC минимальный тоже очень важен.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Kazuki

Member
Статус: Не в сети
Регистрация: 20.10.2015
Откуда: с обр. ст. Луны
Фото: 3
Установил 6 первых таймингов ради спортивного интереса, машина стала шустро работать.
Стоит ли ещё какие-нибудь тайминги настроить?
Вложение:
ZenTimings_Screenshot-1.png [ 34.02 КБ | Просмотров: 1556 ]

_________________
Фанат здравого смысла

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Kazuki поджать базово вторички, выставить RFC в 304 такта (160 нс), проверить стабильность и сойдет.
#77

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Kazuki писал(а):
Стоит ли ещё какие-нибудь тайминги настроить?

См. два поста перед твоим.

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
vol2008 писал(а):
См. два поста перед твоим.

Как видите, даже пару последних постов не читается, так что не стоило бы сильно удивляться и перетиранию в подобных темах одного и того же годами :D

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  People can fly

Member
Статус: Не в сети
Регистрация: 10.11.2019
если не трудно , подскажите я правильно тестирую память ?
смущает надпись про запуск под админом
Вложение:
Снимок.PNG [ 21.47 КБ | Просмотров: 3130 ]

а под админом вылетает окошко которое надо закрывать несколько раз
п.с. появилось время пытаюсь подтянуть память AMD RADEON R9 Gamer Series 32GB DDR4-4000 (R9S432G4006U2S)
ну пока так получается
Вложение:
ZenTimings_Screenshot.png [ 33.9 КБ | Просмотров: 3130 ]

Вложение:
3866.png [ 254.32 КБ | Просмотров: 3130 ]

_________________
R5 2600|B450M S2H|BLS8G4D30AESCK 16 ГБ|RTX2060S|CoreV21|GC500 Gold SSR500LC
R7 3700x|Mortar Max B450|IRP-3600D4V64L17 64ГБ|RTX2060S|CoreV21|ZM1000ARX

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35533 • Страница 1724 из 1777 • <  1 ... 1721  1722  1723  1724  1725  1726  1727 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Levocka, Vladimir_st и гости: 24

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
