Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Member
Статус: Не в сети
Регистрация: 07.12.2019
Фото: 1
Всем здравия!

Через калькулятор разогнал свои kingstone fury ddr 3200 до 3600 на чипах Micron F-die.

Только вот, результат не такой впечатляющий. Разница между авто разгоном 18-21-21-39 и выставленными через калькулятор 16-21-17-36 на уровне погрешности.

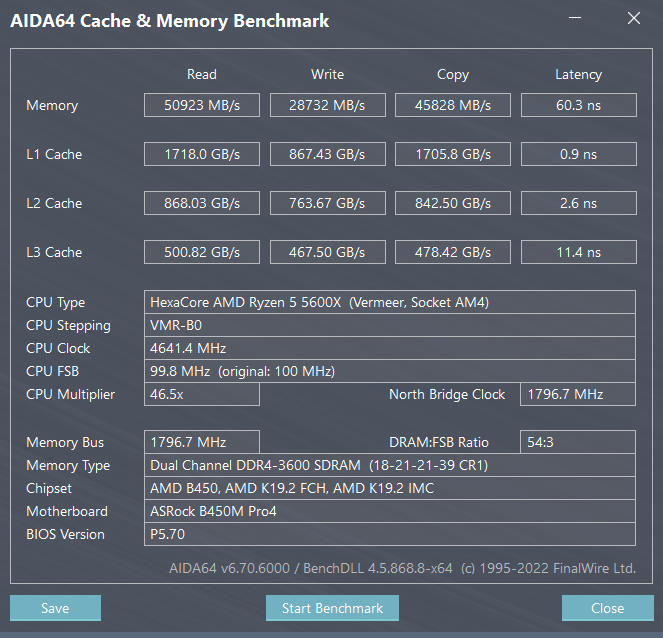

Вложение:
Комментарий к файлу: это авто разгон только первички выставлены
cachemem кингстоун 3600 ср1 геар довн офф 1.35.png
cachemem кингстоун 3600 ср1 геар довн офф 1.35.png [ 100.42 КБ | Просмотров: 1084 ]

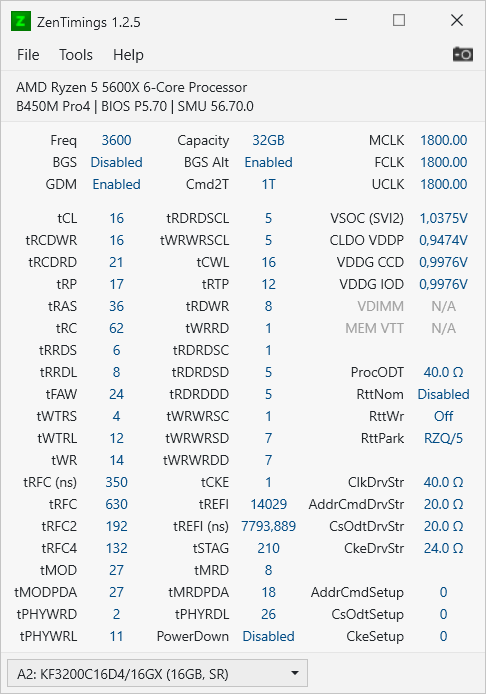

Вложение:
Комментарий к файлу: это уже разгон через калькулятор
ZenTimings_Screenshot разгон.png
ZenTimings_Screenshot разгон.png [ 40.94 КБ | Просмотров: 1084 ]

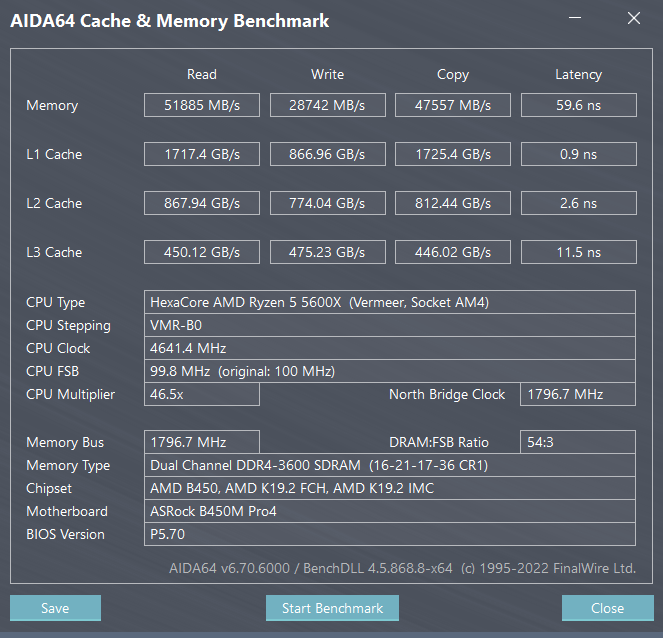

Вложение:
Комментарий к файлу: разгон через калькулятор
cachemem 3600 калькулятор.png
cachemem 3600 калькулятор.png [ 100.39 КБ | Просмотров: 1084 ]


Есть какие-то предложения после увиденного?




Member
Статус: Не в сети
Регистрация: 09.09.2012
vol2008 писал(а):
не помню, чьей
Да половина форума так считает. Из продвинутых - Anta777 так рекомендует

Добавлено спустя 1 минуту 22 секунды:
Hunter_on_deer писал(а):
Есть какие-то предложения после увиденного?
Попробуй GDM выключить. Ну и во время тестирования нужно фон винды очищать
Ещё есть незначительные косячки по таймингам, напр. WR=16 надо, RTP=8

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus




Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
vol2008 писал(а):
Agiliter
Да читал я это, читал... ) Только вопрос был не про то, хз... может по-английски написать? )
Речь о реальной имплементации логики/алгоритмов скедулера, а конкретно - разруливание временных конфликтов для REF и остальных команд. Иными словами, есть ли вообще необходимость откладывать запланированный REF, если есть, то желательно пример сценария. Ты привел цитату из JESD 79-4, с описанием допустимого интервала REF, от 1х до 9х tREFI, только интервал этот дискретный, а не непрерывный, и отложенный REF не гарантирует отсутствие конфликта в будущем.

Еще размышлял тут насчет спорной "рекомендации" (не помню, чьей) о предпочтительной кратности tRFC 16-ти или 8-ми tCK, и не понимаю, где тут вообще связь. Контроллер пошлет первую команду сразу после tRFC, какая ему разница, кратно оно или нет?


Производится синхронизация контроллера для длительности команды tRFC и команд RRDS и FAW, смотри объяснение в книге Ванга про структуру памяти.
Если не будет целиком укладываться, то прийдется подождать несколько тактов, чтобы уложиться, вот и все.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
anta777
Вангу знаю, а про Ванга ничего не слышал...

Т.е. ты хочешь сказать, что использутся per-bank refresh, или даже per-subarray? И кратность как-то связана с временным окном round-robin ?
Если не ошибаюсь, в классической round-robin схеме порядок перебора банков фиксированный, и неизбежно приведет к перполнению буферов очереди.

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14


Последний раз редактировалось vol2008 27.10.2024 17:07, всего редактировалось 1 раз.



Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Нет, я хочу сказать, что после команды на рефреш илет обновление, что щанимает время tRFC с помощью внутреннего контроллера, а для внешнего контроллера все как-будто происходит при помощи обычных команд RRDS и FAW, все жто дело должно синхронизироваться.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
anta777
Ты про self-refresh mode? Вроде не слышал, чтоб его контроллеры задействовали...А что за внутренний контроллер?
КП сам генерит REF и "знает", когда можно послать первую команду (через tRFC). Зачем и с чем ему синхронизировать RRD_S ?

Насчет per-bank refresh - я соврал немного, это фича LPDDR4 и DDR5, в DDR4 ее нет

Или ты про режим refresh?
Цитата:
The MC has two main refresh modes, internal and user, the default being internal. There is no support for switching between these two modes on the fly. User refresh mode can be enabled from the GUI while configuring the memory IP. Refer to the DDR Advanced Tab in Configuring the Memory Controller. This will create additional ports that can be controlled through PL.

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14




Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
Hunter_on_deer писал(а):
Разница между авто разгоном 18-21-21-39 и выставленными через калькулятор 16-21-17-36 на уровне погрешности.
При такой каше таймингов не удивительно. tRRDS = 4, tFAW =16, tWR = 16, tRTP = 8, tWTRL = 8. tRFC попробовать снижать. Сразу поставьте на память напряжение 1,4в (1,45в - безопасно по стандарту, но может греться, если в корпусе вентиляция в районе 0). Можно пробовать штурмовать 3800.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.




Junior
Статус: Не в сети
Регистрация: 28.10.2024
_DmS_ писал(а):
Привет народ. Поделюсь скромными результатами своего комплекта Patriot Viper Steel pvs416g320c6k (Hynix H5AN8G8NCJR-TFC)

понимаю, что некропостинг, но только сейчас добрался до этой темы.
Такой же кит, с такими же чипами отбегал у меня с октября 2020 года на 3600 (16-19-19-39) - просто ткнул в профиль try it и поставил напряжение 1,37. Было незначительное количество ошибок, но - в целом - результат четыре года всем устраивал.
Сегодня заменю на комплект 32ГБ.




Member
Статус: Не в сети
Регистрация: 07.12.2019
Фото: 1
rvspost npa4ka сделал.



См. вложения:

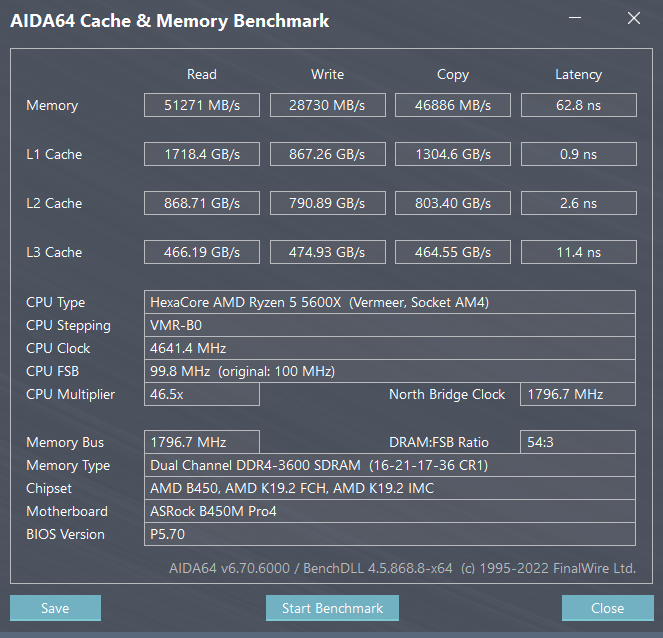

Вложение:
cachemem 3600 калькулятор 3.png
cachemem 3600 калькулятор 3.png [ 100.21 КБ | Просмотров: 861 ]

Вложение:
ZenTimings_Screenshot разгон 2.png
ZenTimings_Screenshot разгон 2.png [ 41 КБ | Просмотров: 861 ]



стоит за 3800 гнаться на 5600х, или уже не выжать ничего?




Member
Статус: Не в сети
Регистрация: 09.09.2012
Hunter_on_deer писал(а):
сделал.
Если есть куда поднимать напряжение - можно попробовать CL=15
RCDRD больше не жмётся? RFC?

Добавлено спустя 33 секунды:
Hunter_on_deer писал(а):
стоит за 3800 гнаться на 5600х, или уже не выжать ничего?

3800 может быть яма или WHEA, проверяй. Как минимум 3733 можно сделать

_________________
->->-Z-O-V-<-<-
Ryzen 7 9800 x3d | MSI MAG X670E TOMAHAWK WIFI | Kingston FURY Renegade 32 ГБ A-die | RX 9070 XT Aorus




Advanced member
Статус: Не в сети
Регистрация: 20.11.2004
Фото: 23
Agiliter писал(а):
RC "строгий", если его ничего параллельно не перекрывает типа RAS+RP то пережатие гарантированно вызовет проблемы или вообще отсутствие загрузки.

понизил RC до упора с 38 до 29. производительность практически не увеличилась. вот результаты разных RC:
Код:
rc=29 100%
rc=38 linpack=-0.5% 7z=-0.2% photoworxx=-0%
rc=50 linpack=-0.8% 7z=-0.3% photoworxx=-0%
rc=70 linpack=-1.8% 7z=-4.5% photoworxx=-3.1%

хуникс CJR 15nm

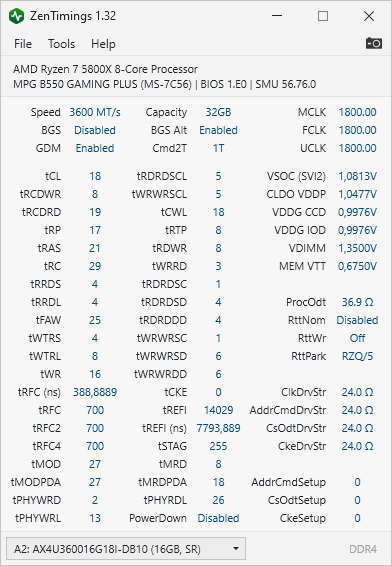

Вложение:
zt 29.png
zt 29.png [ 34.24 КБ | Просмотров: 688 ]

что-то перекрывает RC. вопрос: какой RC оставить? 29 чуть быстрее, но если он редко используется, значит плохо тестировался и в самый неподходящий момент может вылезти ошибка. или не даст понизить другие, более полезные тайминги (не знаю какие). тестировал несколько часов экстремальным тм5 и ктулху.

_________________
Разгони форум и сайт overclockers.ru: https://coolcmd.github.io/for/
https://youtu.be/4A67iTiOD_g


Последний раз редактировалось CoolCmd 29.10.2024 13:31, всего редактировалось 1 раз.



Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Ты неправильно тестируешь.
У тебя очень завышен FAW.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Advanced member
Статус: Не в сети
Регистрация: 20.11.2004
Фото: 23
anta777 писал(а):
Ты неправильно тестируешь.

как правильно?

anta777 писал(а):
У тебя очень завышен FAW.

на 24 ошибки

_________________
Разгони форум и сайт overclockers.ru: https://coolcmd.github.io/for/
https://youtu.be/4A67iTiOD_g




Member
Статус: Не в сети
Регистрация: 14.10.2014
Откуда: С-Пб
Фото: 25
Уже свыкся с тем, что от B350 c мусорной Netac Shadow2 многого ожидать не стоит. И все же, хочу стабильных 3600, пусть и с высокими таймингами - лишь бы работала без bsod.
Вопрос: если при таких настройках и вольтаже 1.42 - в тм5 после 10 минут система уходит в ребут, то это из-за большого вольтажа и перегрева, либо наоборот 1.42 мало ?
cfg
#77

upd: видимо все таки мало т.к. на 1.45 тест перевалил уже за 20 минут и продолжается..
забавная картина получается. казалось бы djr, а на 3600 с18 и 1.4в даже старта нет, 1.42 ребут и вот сейчас посмотрим, что на 1.45 будет.. :crazy:

_________________
R5 5600; B350; 2x16 3600с16; RTX2070S


Последний раз редактировалось Int3R 29.10.2024 13:26, всего редактировалось 1 раз.



Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
CoolCmd писал(а):
anta777 писал(а):
Ты неправильно тестируешь.

как правильно?

anta777 писал(а):
У тебя очень завышен FAW.

на 24 ошибки


А ты подбирай тайминги под верный FAW, а не наоборот.
Выставь FAW=16 и ищи тайминги , на каких нет ошибок.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Advanced member
Статус: Не в сети
Регистрация: 20.11.2004
Фото: 23
anta777 почему именно под faw? скорости добавит? 16 должен на 1.35в завестись (хуникс cjr)? я что-то очкую напряжение поднимать. радиаторы хлипкие, а новый корпус уже 3 года на балконе валяется. :old_smile:

_________________
Разгони форум и сайт overclockers.ru: https://coolcmd.github.io/for/
https://youtu.be/4A67iTiOD_g




Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Да, сам увидишь.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 14.10.2014
Откуда: С-Пб
Фото: 25
CoolCmd так а причем тут напряжение и фав? фав ставится от tRRDS*4. Если 16 не идет, ставь faw 24 и tRRDS 6. И trc у тебя должен быть 38(trp+tras)
или я чета не догоняю ? :fingal:

_________________
R5 5600; B350; 2x16 3600с16; RTX2070S




Advanced member
Статус: Не в сети
Регистрация: 20.11.2004
Фото: 23
Int3R писал(а):
И trc у тебя должен быть 38(trp+tras)

это не так, читай выше

Int3R писал(а):
ставь faw 24

видишь, гуру говорит, что 24 - это много. придется все с чистого листа начинать.

_________________
Разгони форум и сайт overclockers.ru: https://coolcmd.github.io/for/
https://youtu.be/4A67iTiOD_g




Member
Статус: Не в сети
Регистрация: 14.10.2014
Откуда: С-Пб
Фото: 25
CoolCmd Так есть память, которая тупо не может Faw 16. Например, некоторые микроны (балистики)

_________________
R5 5600; B350; 2x16 3600с16; RTX2070S


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35530 • Страница 1728 из 1777<  1 ... 1725  1726  1727  1728  1729  1730  1731 ... 1777  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 16


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
