1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...

Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти

xyligano - J-die
RoMiLiUs - J-die

ТЕСТИРОВАНИЕ ПАМЯТИ

тестировал этой версией TestMem5, профиль extreme или univasal, время тестирования не менее 90 минут. иногда вместе с TestMem5 запускал Kombustor, он несильно нагружает процессор и поэтому почти не мешает работе TestMem5. Kombustor нагревает память и помогает быстрее отловить некоторые виды нестабильности (видеокарта тоже обращается к памяти).

для слежения за ошибками whea я рекомендую создать в Планировщике заданий винды задание, которое будет ругаться на появление нового события в журнале винды Microsoft-Windows-Kernel-WHEA/Errors. чтобы создать задание, нужно распаковать файл из вложения и в Планировщике заданий импортировать распакованный файл. после окончания разгона памяти это задание лучше не удалять - есть оно не просит, а вы сразу узнаете о появлении нестабильности в только что установленном приложении. для расшифровки событий можно использовать DecodeWheaRecord. whea хорошо ищут многопоточные игры (dying light 1, тест производительности shadow of the tomb rider) с разрешением 720p и отключенной vsync.


ТЕСТИРОВАНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

производительность тестировал в 7z, linpack 2017, linpack 2021, aida photoworxx, играх dying light 1, fallout 4, shadow of the tomb rider. запускать тесты нужно сразу после загрузки винды. в 7z размер словаря должен быть больше размера кэша L3 процессора. если не хватает памяти, то уменьшите количество потоков. вот команда для 32 ГБ памяти и 8 потоков:



для уменьшения погрешности нужно запускать 7z 3 раза, перед каждом запуском перезагружайте винду.

для linpack можно в настройках схемы питания винды ограничить максимальную частоту процессора, чтобы результат не зависел от охлаждения. в aida photoworxx нужно отключить HyperThreading (кнопка на панели инструментов). в играх уменьшить разрешение до 720p. некоторые настройки графики уменьшать нельзя, например сильно грузят процессор дальность прорисовки объектов в dying light 1 и дальность прорисовки теней в fallout 4. для замера частоты кадров, osd включать не нужно (даже вредно), достаточно одной минуты benchmark в RivaTuner Statistics Server (rtss). для этого в rtss нужно отключить framerate limiter, включить плагин HotkeyHandler и в его настройках задать клавиши для запуска и остановки benchmark.

периодически в игре shadow of the tomb rider наблюдаются провалы, поэтому тестировать нужно 3 раза, как 7z.

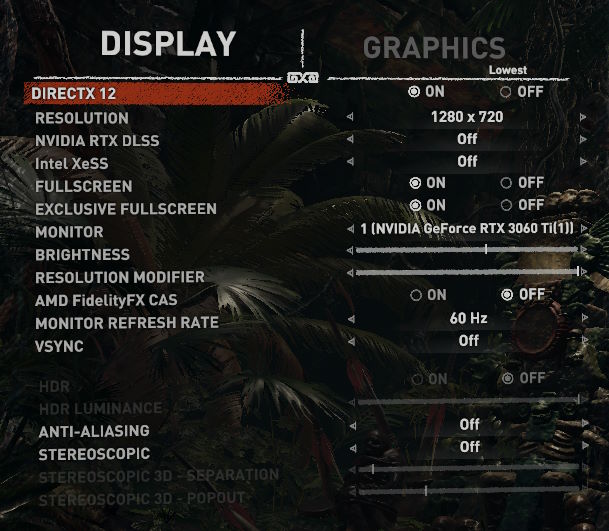

игровые настройки shadow of the tomb rider:


тест aida cache and memory benchmark - это чистая синтетика, он выполняет довольно простые операции, которые нечасто встречаются в реальных приложениях. тест может показать увеличение скорости, а в приложениях ничего не изменится. бывает и наоборот. зацикливаться на этом тесте не стоит.

РАЗГОН

настройки UEFI:
fast memory boot = выключено
curve optimizer = выключено
все параметры в precision boost overdrive должны быть стандартными. процессор нужно разгонять после разгона памяти, а не наоборот.

полезные формулы:
RRDL >= RRDS >= 4
FAW >= 4 * RRDS
RTP = WR / 2
WTRL >= WTRS
WTRL >= RTP
программа ryzen dram calculator устарела, потому что в ней нет моего процессора (zen3) и чипов памяти.

начал я с настройки первичных таймингов, потом вторичных по одному. производительность получилась удручающей. спасибо anta777, подсказал, что так разгоняют только мyдаки. пришлось переделывать разгон с чистого листа. не повторяйте моей ошибки.

порядок разгона:


мой процессор не тянет частоты выше 3733.

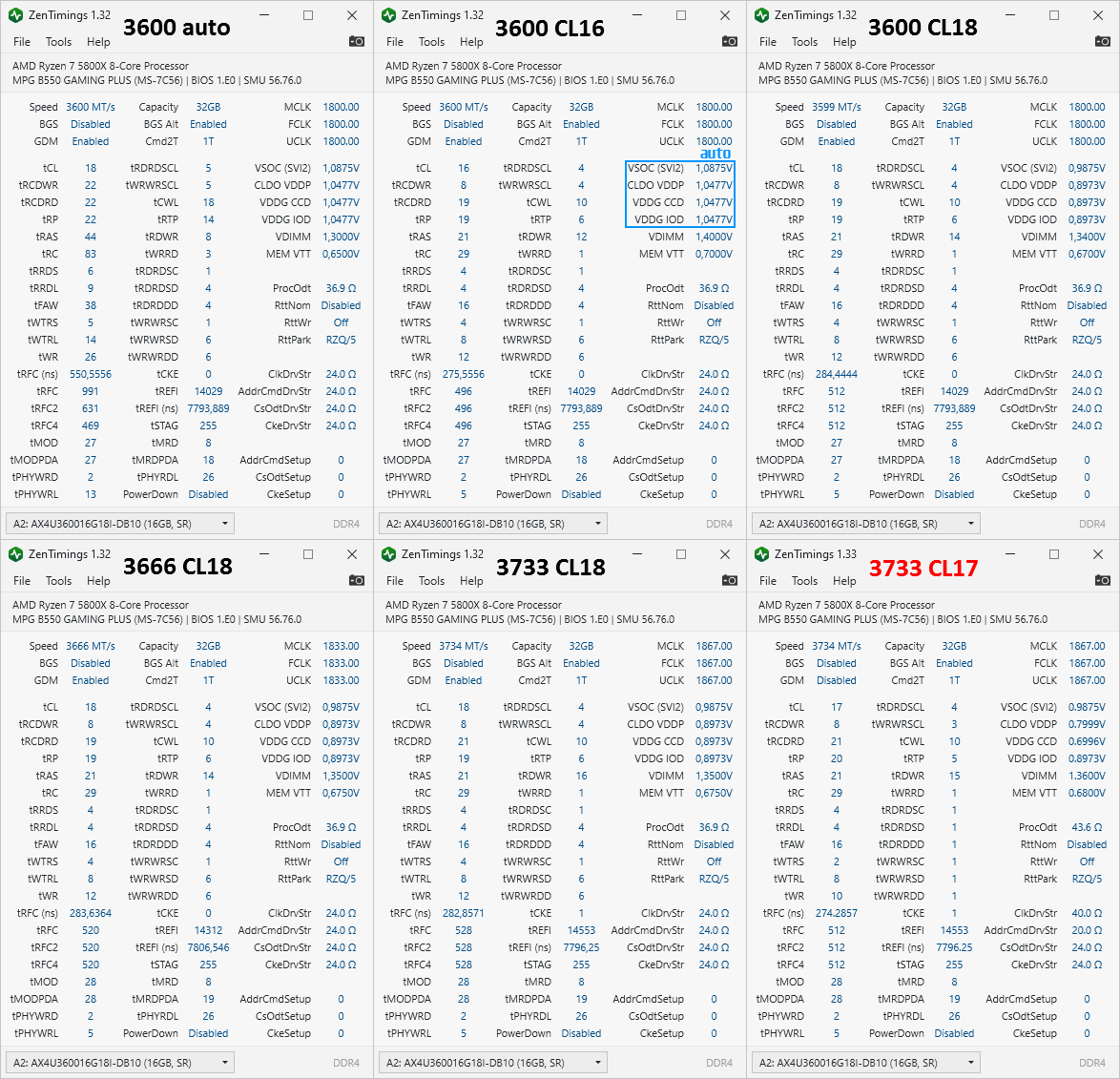

результаты разгона:


для каждой конфигурации можно задать CWL равный CL, либо равный 10, и соответственно настроить RDWR и WRRD. разница в производительности небольшая и зависит от приложения. в моем случае 10 предпочтительнее.

РЕЗУЛЬТАТЫ С ВКЛЮЧЕННЫМ GDM

разгон по частоте не дал желаемого увеличения производительности. 3600 CL=16, 3666 CL=18 и 3733 CL=18 по скорости примерно одинаковы. я думаю причина в том, что на 3666 увеличились тайминги, которые рассчитывает UEFI (нижняя часть окна ZenTimings). на повышение напряжения они не реагируют. а на частоте 3733 пришлось увеличить RCDRD сразу на 2. еще и CKE увеличился с 0 до 1. вернуть 0 невозможно, потому что 0 означает auto. итого, конфигурация 3600 CL=16 отпадает из-за высокого напряжения, 3733 немного шустрее остальных.

сопротивления ProcOdt и *DrvStr ни на что не влияли, я их оставил в auto.

РЕЗУЛЬТАТЫ С ОТКЛЮЧЕННЫМ GDM

прирост производительности в тестах при переходе с CL 18 на CL 17 1..2%.

после отключения gdm менять пришлось немногое: уменьшил cl/wr/rtp и увеличил rp/rdwr/vdimm.

с сопротивлениями пришлось немного повозиться. после возвращения нулевых *Setup в TM5 стала вылезать ошибка. можно было бы оставить *Setup высокими, но нашлось более правильное решение: изменить сопротивления ClkDrvStr-AddrCmdDrvStr-CsOdtDrvStr-CkeDrvStr со стандартных 24-24-24-24 на 40-20-24-24 или 40-24-24-24. в итоге оставил 40-20-24-24, а также увеличил ProcOdt со стандартного 36 до 43. они хорошо дружат с пониженным напряжением vddg iod.

"круглые" напряжения в ZenTimings - это просто совпадение, я их не от балды ставил. уменьшать напряжения либо некуда (vddg ccd), либо это приведет к появлению ошибок памяти или whea. напряжения задавал без запаса.

тайминги rc, wrwrscl, rdrdsd, rdrddd, wrwrsd, wrwrdd ужал так сильно, потому что могу, а не потому что скорость больше.

РАДИ ЧЕГО, СОБСТВЕННО?

ну и наконец ответ на вопрос, стоит ли разгонять память. прирост по сравнению с "XMP всё (включая напряжения) на auto":
dying light 1 +10%
fallout 4 +9%
shadow of the tomb raider +14%
7z +30%
linpack 2017 +48% (упор в температуру)
linpack 2021 +13% (сильный упор в edc)
photoworxx +33%
