Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Junior
Статус: Не в сети
Регистрация: 31.10.2022
CoolCmd писал(а):
Felix63 напряжение и rtt вообще не в тему. блин, голову подними на несколько сообщений выше, там есть твои cjr.

Напряжение выставил с запасом, убавил уже, rrt это что?




Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Felix63 писал(а):
rrt это что?

сопротивления

_________________
AM4 R7 1700X=4500Mhz,R5 2500X=4650Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz
AM3 FX-8300=5700Mhz
FM2 A4-5300=5508Mhz,A10-7860k=5350Mhz




Junior
Статус: Не в сети
Регистрация: 31.10.2022
Remarc писал(а):
сопротивления

Не трогал их даже, по умолчанию стояли, а что конкретно там поменять нужно?
И сразу в догонку спрошу, есть второй комплект 16гб на бидонах, достались по халяве. Хочу сперва выжать максимум из CJR, а потом просто добавить еще 2 планки бидонов они по любому поедут на этих таймингах, правильно мыслю?




Advanced member
Статус: Не в сети
Регистрация: 20.11.2004
Фото: 23
Felix63 писал(а):
правильно мыслю?

нет
первички вытянет, вторички - не факт. кроме того, бидай любит высокое напряжение, а хуникс - нет.

_________________
Разгони форум и сайт overclockers.ru: https://coolcmd.github.io/for/
https://youtu.be/4A67iTiOD_g




Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
CoolCmd писал(а):
а хуникс - нет

CJR, нет, а нек иные любят.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic




Junior
Статус: Не в сети
Регистрация: 11.01.2023

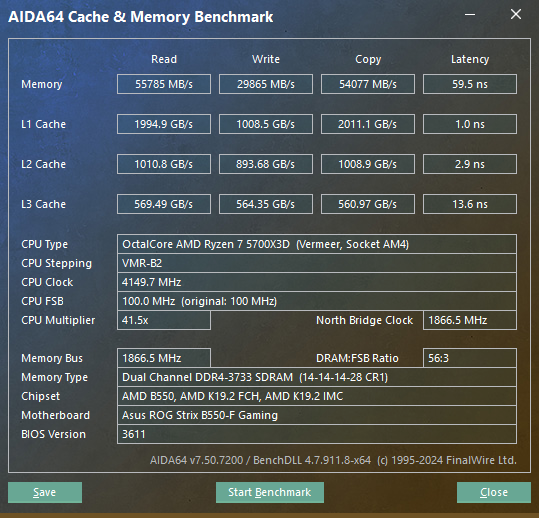

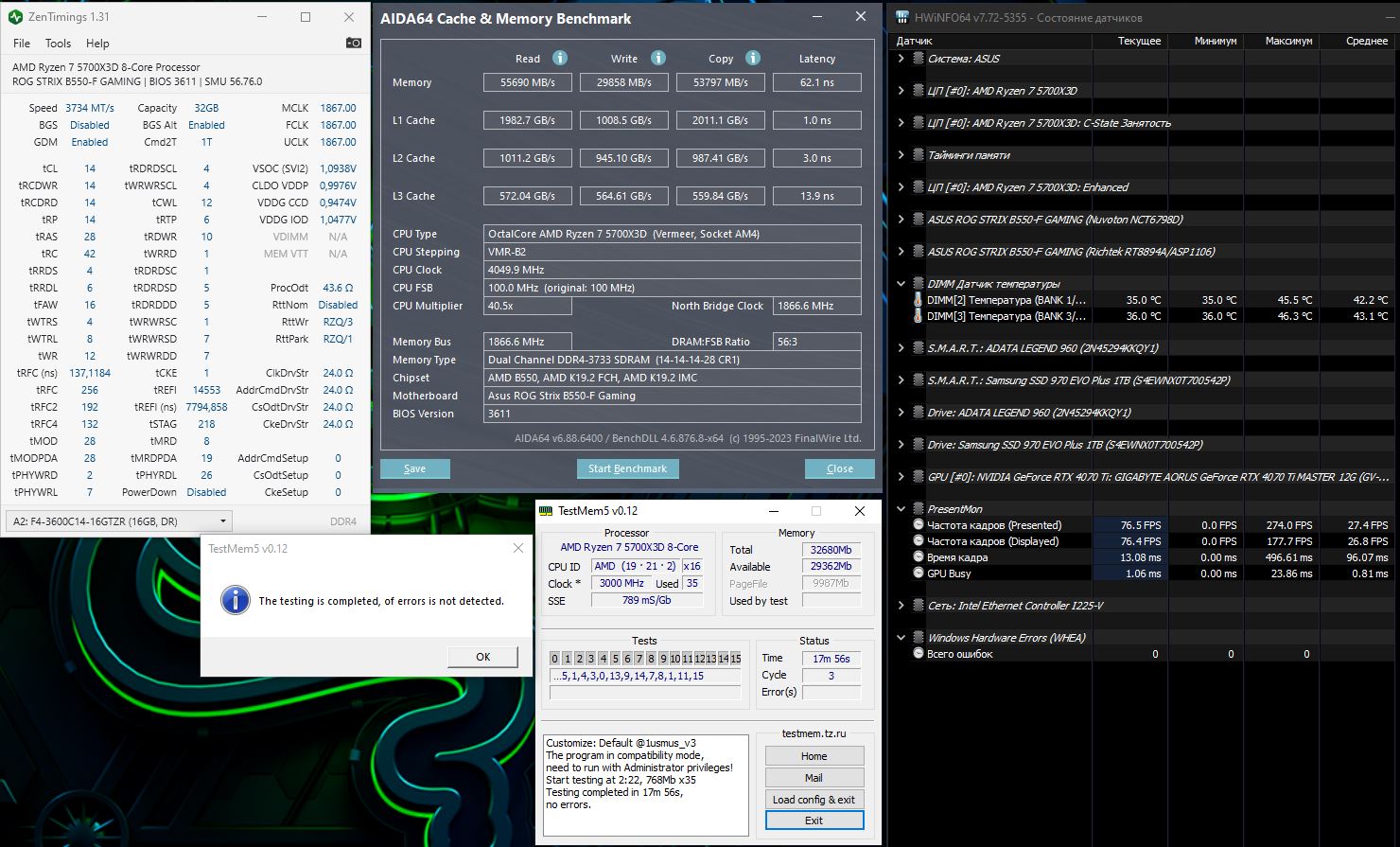

Всем привет! Добрался наконец до настройки кита G.Skill Trident Z RGB DDR4 3600МГц 2x16 ГБ (F4-3600C14D-32GTZR). На IF = 1900 нет бута, поэтому остановился на частоте = 3733. DRAM Voltage = 1,48. Получившиеся результаты под спойлером. Вопрос специалистам в теме: проверьте правильность настройки таймингов, может быть что то пережал/недожал/неправильно выставил. Спасибо.
Вложение:
Кастом 4 3733 (2).JPG
Кастом 4 3733 (2).JPG [ 241.98 КБ | Просмотров: 2236 ]

_________________
R7 5700X3D/ASUS ROG B550-F/2x16 G.Skill F4-3600C14D-32GTZR/GIGABYTE GeForce RTX 4070 Ti AORUS MASTER/BE QUIET! PURE BASE 500 DX




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 28
Bondurant
GTZR это которые с XMP 14-15-15 ?
И это... у тебя там майнер в фоне работает что-ли ? (62.1ns, 13.9ns L3)

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14




Junior
Статус: Не в сети
Регистрация: 31.10.2022
usr721 писал(а):
первички вытянет, вторички - не факт. кроме того, бидай любит высокое напряжение, а хуникс - нет.

Да действительно, не стартуют.




Junior
Статус: Не в сети
Регистрация: 11.01.2023
vol2008
Цитата:
GTZR это которые с XMP 14-15-15 ?

Да. Те самые что с 14-15-15-35 на 3600.
vol2008
Цитата:
И это... у тебя там майнер в фоне работает что-ли ? (62.1ns, 13.9ns L3)

Да надеюсь что нет) Задержки конечно меня тоже смутили сразу. Но как я понял это обычное дело для процессоров X3D. Хотел сначала все отладить и потом уже накатить чистую систему.

_________________
R7 5700X3D/ASUS ROG B550-F/2x16 G.Skill F4-3600C14D-32GTZR/GIGABYTE GeForce RTX 4070 Ti AORUS MASTER/BE QUIET! PURE BASE 500 DX




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 28
Bondurant писал(а):
Но как я понял это обычное дело для процессоров X3D

Ну + 3-4ns к обычным Vermeer обычное, т.е. с учетом -400mhz для 5700x3d - 59ns. 62 - многовато, если конечно у тебя не Windows for Beta-testers (aka 11)

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14




Junior
Статус: Не в сети
Регистрация: 11.01.2023
vol2008 писал(а):
Ну + 3-4ns к обычным Vermeer обычное, т.е. с учетом -400mhz для 5700x3d - 59ns. 62 - многовато, если конечно у тебя не Windows for Beta-testers (aka 11)

Вот результаты на чистой Win10 Pro 22H2 (из установленного только Armoury Сrate от ASUS).
Вложение:
New windows.png
New windows.png [ 251.55 КБ | Просмотров: 1888 ]

_________________
R7 5700X3D/ASUS ROG B550-F/2x16 G.Skill F4-3600C14D-32GTZR/GIGABYTE GeForce RTX 4070 Ti AORUS MASTER/BE QUIET! PURE BASE 500 DX




Member
Статус: Не в сети
Регистрация: 08.11.2010
Откуда: Ufa city...
Кто знает,почему со временем растёт задержка в аида?! :?:

_________________
ATI 9550->ATI 3650->Radeon 5670->GF 9600->GF 9800GTX+->GF GTS250->GF 460GTX->Radeon 5850->GTX 760->GTX 1060..




Member
Статус: Не в сети
Регистрация: 21.06.2008
Откуда: Минск
Фото: 28
Bondurant писал(а):
Вот результаты на чистой Win10 Pro 22H2 (из установленного только Armoury Сrate от ASUS).

Можно чуть ещё меньше ns..См. мой альбом :beer:
https://forums.overclockers.ru/gallery/ ... um_id=7593
74879748787487674875

А по поводу Armory Сrate - гоните его из системы всеми возможными способами. Лютый хлам же, который легко заменяется маловесными утилитами типа FanCTRL и RTSS для мониторинга.
Конфа похожая, поинтересуюсь, множитель 41.5 просто так воткнули или с какой-то целью? Он, если что "визуально" применяется, хоть 4700 можно сделать, но буст по ядрам всё равно только до 4050Мгц.

_________________
b550 strix-f 3405 \ 5700x3d@4200 - z06d \ BL16G30C15U4B rev B SR@3800:1900 16-19-19-19-32-51-1T \ Asus TUF 7800XT \ montech titan 850 \ montech 903




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 28
HIV359 писал(а):
Можно чуть ещё меньше ns..См. мой альбом

Отчего 1900 фабрику изначально было не выставить? Память заметно медленнее у тебя, несмотря на latency.
И да. множитель 41.5 - это телеметрия Pb 0, а не выставленное значение.

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14




Member
Статус: Не в сети
Регистрация: 21.06.2008
Откуда: Минск
Фото: 28
vol2008 писал(а):
Отчего 1900 фабрику изначально было не выставить? Память заметно медленнее у тебя, несмотря на latency.

Всм изначально ? Она же и стоит 1900 и "изначально" стояла. Не понимат вопроса.
Ну, да, по скорости копирования медленнее конечно же, впрочем это микрон В.
vol2008 писал(а):
И да. множитель 41.5 - это телеметрия Pb 0,

Хм.. Чёт забыл уже про такое, вероятно так и есть.

_________________
b550 strix-f 3405 \ 5700x3d@4200 - z06d \ BL16G30C15U4B rev B SR@3800:1900 16-19-19-19-32-51-1T \ Asus TUF 7800XT \ montech titan 850 \ montech 903




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 28
HIV359 писал(а):
Всм изначально ? Она же и стоит 1900 и "изначально" стояла. Не понимат вопроса.

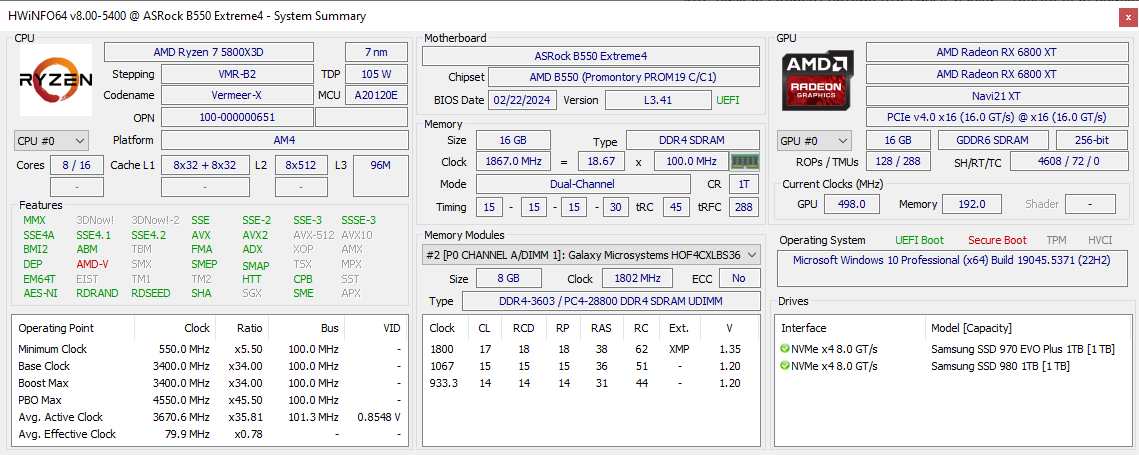

В БИОСе сколько выставлена FCLK ? Судя по твоим скринам - 1833. Чтоб не лезть в биос, можешь заскринить HWInfo Summary:
Вложение:
summary.png [ 72.31 КБ | Просмотров: 1297 ]

HIV359 писал(а):
Ну, да, по скорости копирования медленнее конечно же, впрочем это микрон В.

Микрон тут ни при чем. Низкое копирование (и соотв. низкая latency) потому что сингл-ранки - только щас увидел. Так что отбой...)
Смысла нет сравнивать с 2х16 DR

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14




Member
Статус: Не в сети
Регистрация: 21.06.2008
Откуда: Минск
Фото: 28
vol2008 писал(а):
В БИОСе сколько выставлена FCLK ? Судя по твоим скринам - 1833.

Меня или плавит или я не понимаю на основании чего такой вывод..)
Что на тех(старых) скринах, что на новых:
ZT отображает UCLK=FLCK=MCLK=1900. NB clock в аиде - 1900. Uncore clock в cpu-z - 1900.
Про шину в 103.75 не забываем.
Уже всё давно обсосано, в т.ч. и на ocn, Вы же там сами регулярно постите) И проверено, да и настройкам этим скоро будет год почти(до этого с другим китом 16гб микронов так же всё работало). Поясните тогда по хардкору, если что не так..)

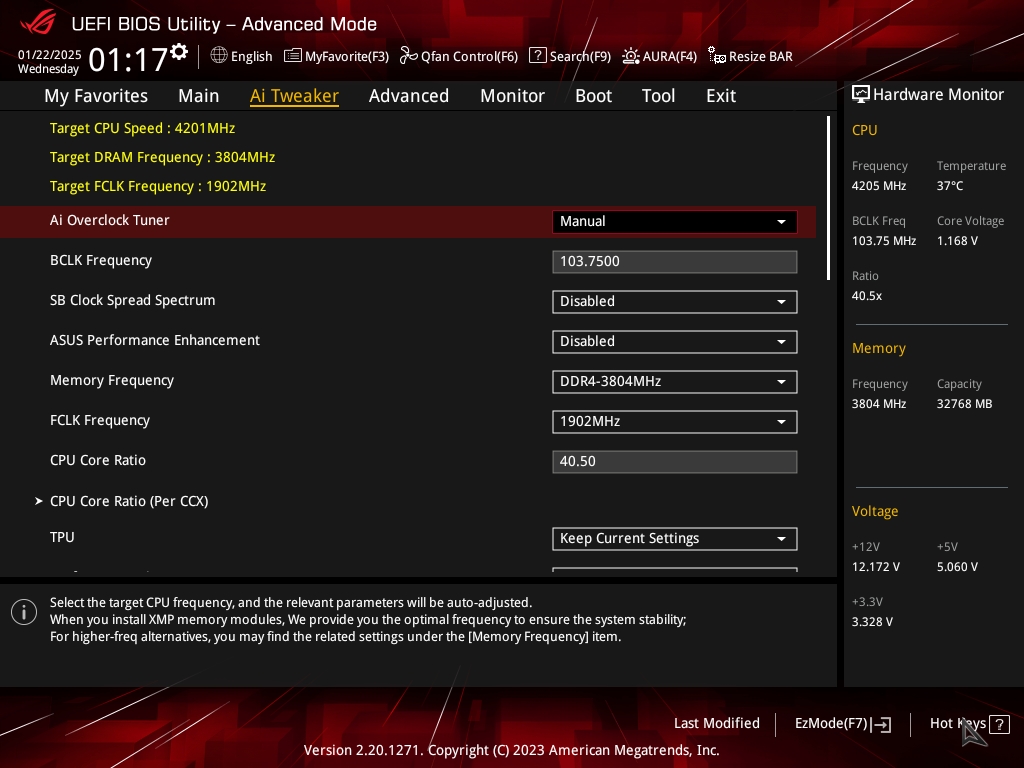

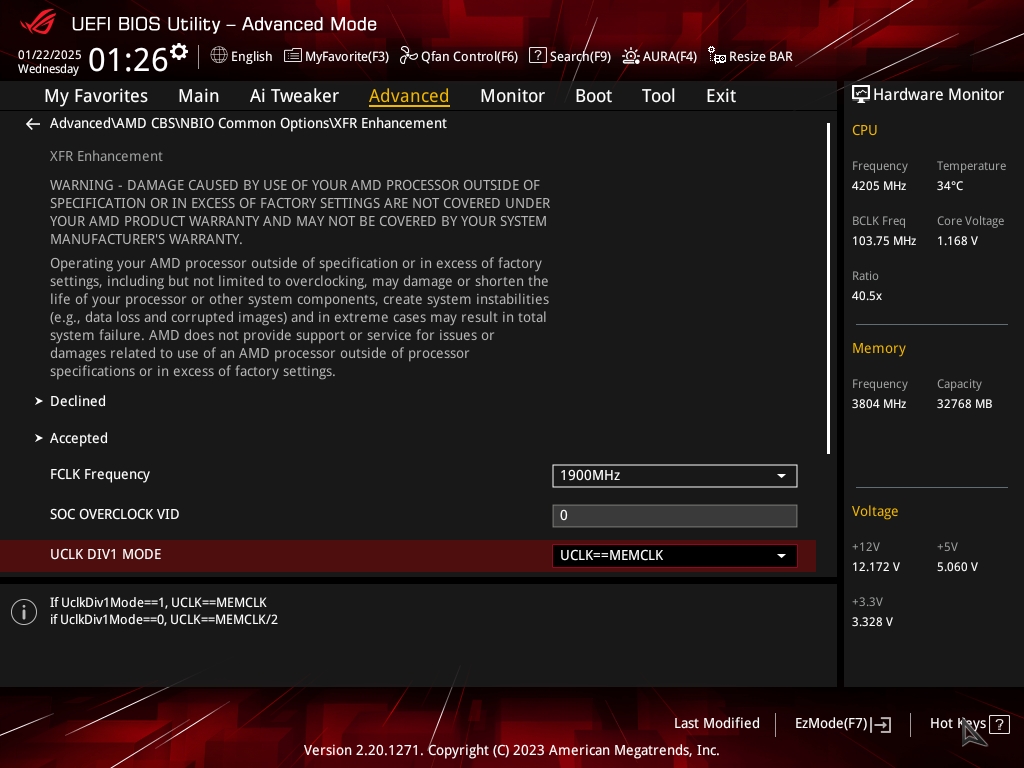

Вложение:
250122011756.jpg [ 298.76 КБ | Просмотров: 1274 ]

Вложение:
250122012608.jpg [ 317.6 КБ | Просмотров: 1274 ]

Вложение:

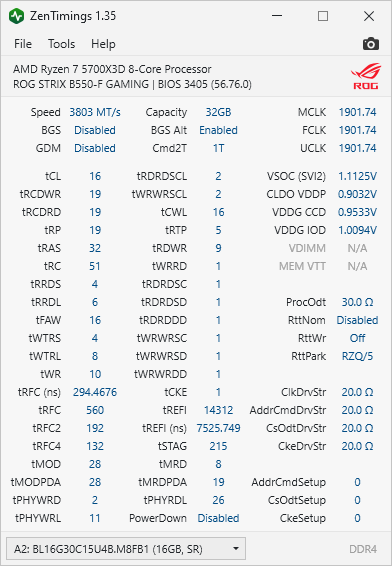

ZenTimings_Screenshot.png [ 34.59 КБ | Просмотров: 1274 ]

Вложение:

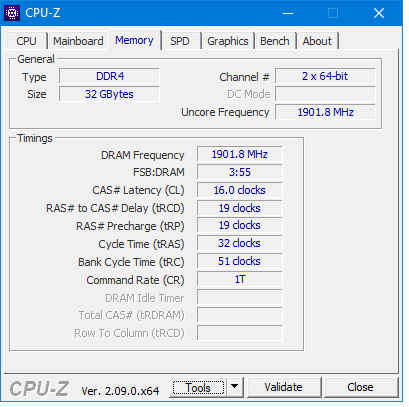

cpuz.png [ 16.24 КБ | Просмотров: 1274 ]

Вложение:
summ.png [ 80.7 КБ | Просмотров: 1274 ]

_________________
b550 strix-f 3405 \ 5700x3d@4200 - z06d \ BL16G30C15U4B rev B SR@3800:1900 16-19-19-19-32-51-1T \ Asus TUF 7800XT \ montech titan 850 \ montech 903




Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 28
HIV359

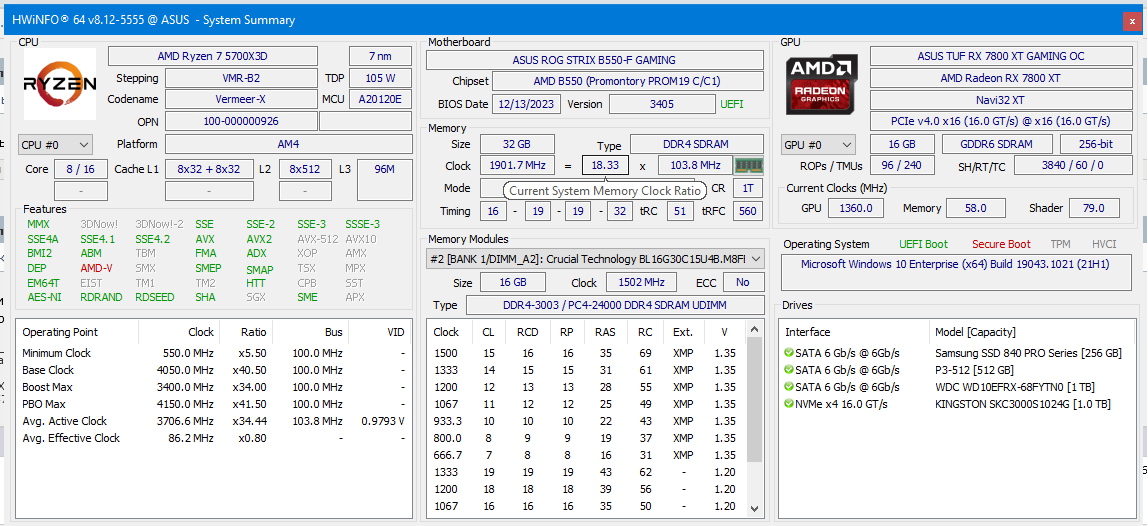

Я просил скриншот HWInfo64 Summary

Добавлено спустя 1 час 41 минуту 14 секунд:
HIV359 писал(а):
ZT отображает UCLK=FLCK=MCLK=1900. NB clock в аиде - 1900. Uncore clock в cpu-z - 1900.

Да да, именно так. Как думаешь, какая частота фабрики в биосе?
Вложение:
screenshot.png [ 143.67 КБ | Просмотров: 1151 ]

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14




Junior
Статус: Не в сети
Регистрация: 31.10.2014

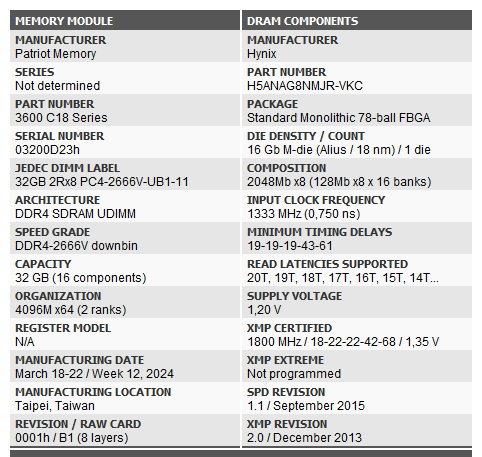

Доброго времени, прикупил для объема такую память PV464G360C8K 2*32. Загрузил XMP профиль прогнал на ошибки, вроде работает ошибок нет. ХМР идет с таймингами 18-22-22-22-42 (остальное авто), частота 3600, fclk автомат - 1800. Напряжение на soc авто, напряжение на память 1.35
Загрузился в систему и смотрю что UCLK - 900. Решил выравнять, выставил в ручную FCLK - 1800. Все стало равным. Но посыпались ошибки в тестах, повысил напряжения на SOC - 1.15, на память 1.42.
Прогон Super Light 2 @ anta777 все равно через раз выдает ошибки.
Вопрос, можно ли что-то тут подредактировать? Хотелось бы на 1900 fclk завести и чтобы оперативка не валила ошибками, стабильность нужна. Т.к. комп не для игр.

Вставлено две планки во 2й и 4й слоты.

Ryzen 5900x revB2
Asus TUF GAMING X570-PRO (WI-FI)
на чипах непонятная маркировка DW7DGY05AB, и больше никакой инфы. Еще непонятно по тайфуну MJR, читал что M-die идут только на DDR5.
Скрины
тайфуна
Вложение:
Snap24012025163539.png [ 24.32 КБ | Просмотров: 929 ]


НА 1.2 по сок получилось без ошибок.
Вложение:

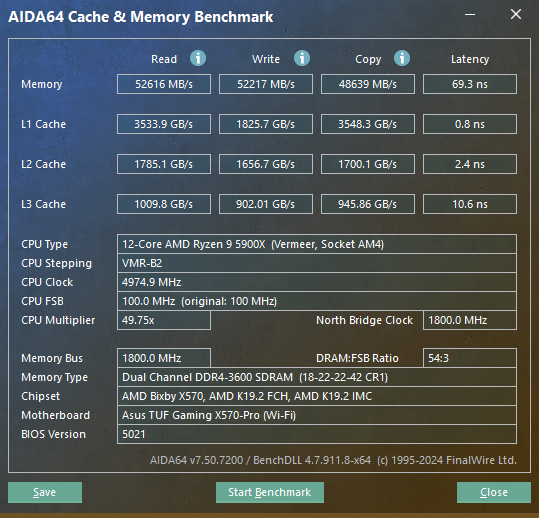

аида бенч.png
аида бенч.png [ 269.34 КБ | Просмотров: 863 ]


Выставил примерно с калькулятора тайминги, ошибка есть но очень редко.
Вложение:
ZenTimings_Screenshot2.png [ 34.9 КБ | Просмотров: 859 ]


Подскажите может где что-то явно не правильно выставлено?

_________________
AMD Ryzen 7 5700G
ASUS PRIME X570-P
Patriot Viper 4 Blackout PVB432G320C6K DDR4 - 2x 16ГБ


Последний раз редактировалось Art21 25.01.2025 10:17, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
Art21 писал(а):
Подскажите может где что-то явно не правильно выставлено?
Для начала tCL = 18, tRRDS=4, tRRDL=6, tFAW=16, tWR=18, tCWL=18, tRTP=9.
Art21 писал(а):
ошибка есть но очень редко
Возможно tRFC = 500+. Настройте для начала "железную" стабильность.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R @4000MHz, 2x SSD M.2 NVME 1Tb.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35436 • Страница 1750 из 1772<  1 ... 1747  1748  1749  1750  1751  1752  1753 ... 1772  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: gungstar, HertZ и гости: 25


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
