  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  kruger

Member
Статус: Не в сети
Регистрация: 09.06.2016
Фото: 4
MadMaxx писал(а):
Теплопроводящие подложки (термопрокладки)

Нене, там же супертонкая клейкая пленка. По крайней мере в моих планках gskill trident z. Без этой липучки радиаторы врядли защелкнутся даже. В смысле очень ненадежно крепятся, если не приклеены на липучку.
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
kruger так уточняй какие радиаторы!
я подумал, ты заменил заводские на другие...
а так, ищи термоскотч двухсторонний
  SunRise777

Junior
Статус: Не в сети
Регистрация: 14.04.2014
Откуда: Новосибирск

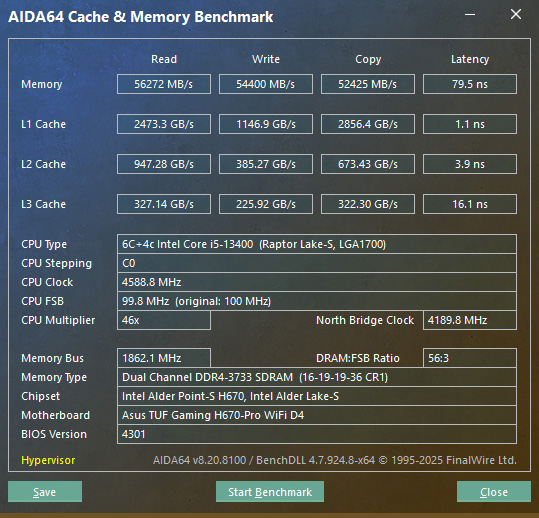

Ребята здравствуйте! Помогите пожалуйста разогнать по человечески оперативную память. Я там что-то попытался разогнать, вроде работает стабильно но почему-то слишком высокие показатели Latency.


Вложения:
cachemem.png3.png [ 250.95 КБ | Просмотров: 1879 ]
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
SunRise777 DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов.
  kruger

Member
Статус: Не в сети
Регистрация: 09.06.2016
Фото: 4
MadMaxx писал(а):
kruger так уточняй какие радиаторы!
я подумал, ты заменил заводские на другие...
а так, ищи термоскотч двухсторонний

Так я спрашиваю, что за он :?: Гуглится то термостойкий, то метализированный, то толстый. А там же должна быть пленочка тоненькая. И какая нужна теплопроводность.. Но с другой стороны не может же не быть такого в продаже, это ж не секретные тайваньские технологии)) Подскажите конкретное наименование, если можно. Может у когото был опыт замены.
  SunRise777

Junior
Статус: Не в сети
Регистрация: 14.04.2014
Откуда: Новосибирск
MadMaxx писал(а):
SunRise777 DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов.

Спасибо! Ну что-то все там молчат, не хотят наверное помочь.

Добавлено спустя 2 минуты 26 секунд:
MadMaxx писал(а):
SunRise777 DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов.

А Вы бы не могли подсказать из-за чего такие задержки большие могут быть?
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
SunRise777 писал(а):
Спасибо! Ну что-то все там молчат, не хотят наверное помочь.

жди когда ответят,тут ветка по разгону на процах амд
SunRise777 писал(а):
А Вы бы не могли подсказать из-за чего такие задержки большие могут быть?

включен делитель gear 2,низкая частота кп,низкий trefi,высокий trfc и тд

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Andy-S

Member
Статус: Не в сети
Регистрация: 15.09.2009
Фото: 0
kruger писал(а):
Так я спрашиваю, что за он

https://aliexpress.ru/item/100500399935 ... 7696276161 https://www.ozon.ru/product/dvustoronny ... arch=false другой вряд-ли найдешь, хотя 0.5мм термопрокладки тоже есть и они продавятся на чипах при установке + можно раскатать. Правда, планки где чипы с обеих сторон нужно аккуратно доставать/вставлять - можно радик стянуть с планки если термопрокладки стоят, а не термоскотч. Но по теплоотводу скотч сливает, конечно.
  kruger

Member
Статус: Не в сети
Регистрация: 09.06.2016
Фото: 4
Andy-S писал(а):
https://aliexpress.ru/item/100500399935 ... 7696276161 https://www.ozon.ru/product/dvustoronny ... arch=false другой вряд-ли найдешь, хотя 0.5мм термопрокладки тоже есть и они продавятся на чипах при установке + можно раскатать. Правда, планки где чипы с обеих сторон нужно аккуратно доставать/вставлять - можно радик стянуть с планки если термопрокладки стоят, а не термоскотч. Но по теплоотводу скотч сливает, конечно.

Спасибо большое, буду пробовать
  Termit

Junior
Статус: Не в сети
Регистрация: 20.06.2022
Всем привет! Помогите пожалуйста довести до идеала.

Кофиг системы:
AMD Ryzen 7 5700X3D (CO-30)
MSI B450 TOMAHAWK MAX
G.Skill TRIDENT Z RGB (F4-4000C15D-16GTZR) (2x8)
ASUS ROG-STRIX-LC-RX6900XT

Чипы B-die, одноранговые.
На данный момент стоит на 3800 cl4 при 1.5v. TestMem5 на конфиге extreme@anta777 50 минут без ошибок, но в HWinfo накапливаются ошибки шины ЦП / межсоединение.
Температура при тестировании 48 градусов. При включении XMP подобные ошибки не появляются.

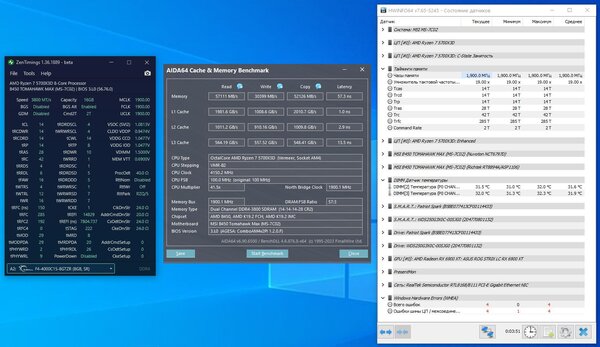

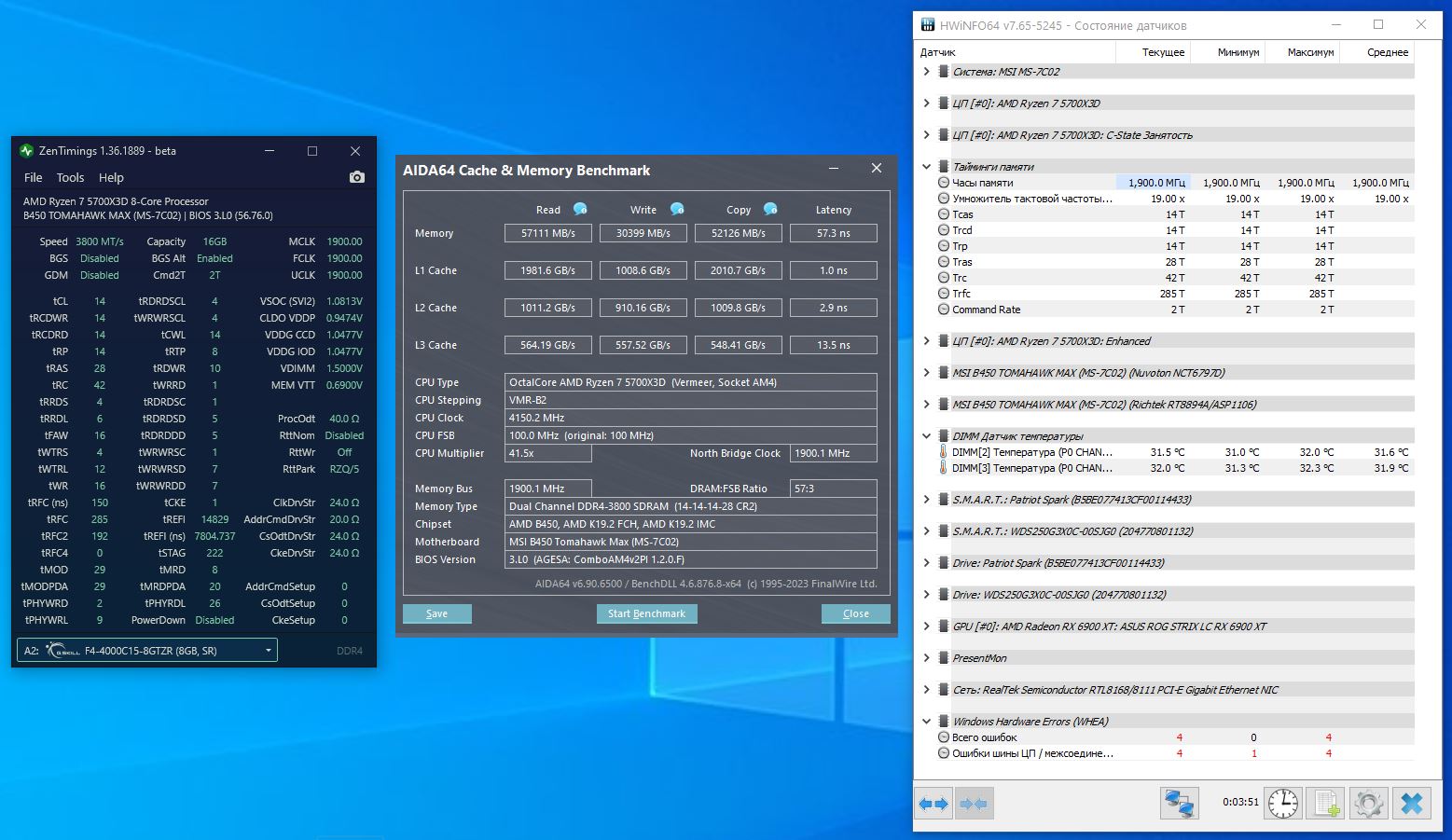

Скрин прилагаю. Всем спасибо за ответы.
Вложение:
123.JPG [ 214.86 КБ | Просмотров: 1128 ]


  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Termit писал(а):
На данный момент стоит на 3800 cl4 при 1.5v. TestMem5 на конфиге extreme@anta777 50 минут без ошибок, но в HWinfo накапливаются ошибки шины ЦП / межсоединение.

если они не переходят за сотни,можно не обращать внимание

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Termit

Junior
Статус: Не в сети
Регистрация: 20.06.2022
Remarc писал(а):
  Remarc

Они накапливаются при выполнении каких либо действий, на сколько я понял при обращении к оперативной памяти. Если играть около 2х часов, то ошибок накопится к сотне.
  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Termit ну скинь до 3733
вообще хз, зачем на х3д гнать так, там и 3200 настроенной хватит
  chinabai74

Member
Статус: Не в сети
Регистрация: 11.01.2021
Фото: 42
Remarc писал(а):
Скрин прилагаю
В принципе чипы одинаковые, скрины хоть и старые но суть та же, сделай так же...77657

_________________
7 5700х+rx7800xt+[F4-3200C14Q-32GTZN]+HP X27q QHD

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Termit писал(а):
Они накапливаются при выполнении каких либо действий, на сколько я понял при обращении к оперативной памяти. Если играть около 2х часов, то ошибок накопится к сотне.

тогда прибавь vddg,pll это ошибки от IF идут
chinabai74 писал(а):
В принципе чипы одинаковые, скрины хоть и старые но суть та же, сделай так же...

в этом нет надобности тк у меня 14-15-14 и на большей частоте

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Timofeus

Junior
Статус: Не в сети
Регистрация: 12.12.2023
Фото: 11
Доброго времени суток!
Дело было вечером, решил поколдовать над памятью. В системе установлено два комплекта Team Group T-Force Vulcan Z TLZGD432G3200HC16FDC01 32 ГБ. Тайфун странно определил парт намбер - H5ANAG8N?JR-UHC. Ладно, будем ковырять.
Team Group T-Force Vulcan Z TLZGD432G3200HC16FDC01
8090080897

Главная хотелка заключалась в том, чтобы настроить память без повышения напряжений. Опытным путём было установлена максимальная частота, с которой запускалась система - 3666 МГц. Покурил форум и различные статьи на гитхабах и реддитах. Вооружившись формулами, калькулятором и параметрами задержек для XMP профиля на 3200 МГц, взятыми из Тайфуна, пошел считать. И получилось следующее...
Тесты, тесты...
809018089880899

Покрутил Cinebench R23, Memtest86, а на ночь запустил TestMem5 с профилем 1usmus v3. За 6 часов 17 минут он прогнал 21 цикл, без ошибок.

Собственно, сталкивался ли кто-нибудь с таким парт намбером? Что может крыться за "?" в нём? И какие предположительно чипы могут быть в моих плашках?

_________________
Ryzen 9 5950X, Thermalright Phantom Spirit 120 SE (TL-B12 x 2), ASRock B550 PG Velocita, 4 x 16 Гб DDR4 3666, Sapphire RX 7700 XT Nitro+, Chieftec Atmos 850 Вт

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Timofeus писал(а):
И какие предположительно чипы могут быть в моих плашках?

Любые 16-гигабитные чипы Hynix (MJR, AJR, может и еще нечто выходило) тк модули одноранговые.
Конечно это если учитывать, что Тайфун не ошибся, что бывает.

_________________
8700g, lf ii 240, b650e-snow, micron 2x16 6000, rm550x, define mini c

  yokov26

Member
Статус: Не в сети
Регистрация: 15.04.2022
Откуда: Беларусь
Termit писал(а):
Всем привет! Помогите пожалуйста довести до идеала.

Кофиг системы:
AMD Ryzen 7 5700X3D (CO-30)
MSI B450 TOMAHAWK MAX
G.Skill TRIDENT Z RGB (F4-4000C15D-16GTZR) (2x8)
ASUS ROG-STRIX-LC-RX6900XT

Чипы B-die, одноранговые.
На данный момент стоит на 3800 cl4 при 1.5v. TestMem5 на конфиге extreme@anta777 50 минут без ошибок, но в HWinfo накапливаются ошибки шины ЦП / межсоединение.
Температура при тестировании 48 градусов. При включении XMP подобные ошибки не появляются.
Скрин прилагаю. Всем спасибо за ответы.

Поднять vsoc до 1,125...1,175v - единственный вариант. Ошибки из-за контроллера памяти в процессоре, для него 3800CL14 при vsoc 1,1v - недостаточно и поэтому падает производительность, проверяется тестом в аида64 - тесты - CPU Photoworxx. Ставишь частоту памяти 3600 с теми что сейчас таймингами, прогоняешь тест - значение запоминаем, далее ставим 3733 - прогоняем тест - должен быть рост значения, далее ставим 3800 - прогоняем тест и у тебя судя по ошибкам - будет падение значения даже ниже 3600 - это не вывозит контроллер процессора и там только добавить вольтаж vsoc и прогонять тест - пока значение не станет выше. Мой 5800x3d вывозит только 4133 при vsoc 1,15v, выше падает значение в тесте аида64, но падает также в играх fps.

_________________
Ryzen 5800X3D / ASUS ROG Strix X570-I Gaming / 2x16Gb 3733CL18 / Palit RTX 4070 Ti SUPER GameRock / CT500MX500SSD4 500 GB / NR200P Mini-ITX

  Termit

Junior
Статус: Не в сети
Регистрация: 20.06.2022
yokov26 писал(а):
Поднять vsoc до 1,125...1,175v - единственный вариант.

Приветствую! Спасибо, уже понял это прочитав гайд от i2hard.
Поднял vsoc до 1.125 и vddg до 1.075 При прогоне тестов ошибки копятся но их стало меньше. Установил Mode 3 на cpu nb/soc llc, при этом, vsoc накидывает автоматом до 1.144, а 10ти минутный TestMem5 на конфиге extreme@anta777 и OCCT проходят без шибок "шины ЦП / межсоединение".
Будет время сделаю более длительный тест, но для себя решил оставить на 3666 cl14 при меньшем напряжении. Мне кажется что в игровых тестах разница между 3800 и 3666 мизерная.
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
yokov26 писал(а):
Поднять vsoc до 1,125...1,175v - единственный вариант. Ошибки из-за контроллера памяти в процессоре, для него 3800CL14 при vsoc 1,1v - недостаточно и поэтому падает производительность, проверяется тестом в аида64 - тесты - CPU Photoworxx. Ставишь частоту памяти 3600 с теми что сейчас таймингами, прогоняешь тест - значение запоминаем, далее ставим 3733 - прогоняем тест - должен быть рост значения, далее ставим 3800 - прогоняем тест и у тебя судя по ошибкам - будет падение значения даже ниже 3600 - это не вывозит контроллер процессора и там только добавить вольтаж vsoc и прогонять тест - пока значение не станет выше. Мой 5800x3d вывозит только 4133 при vsoc 1,15v, выше падает значение в тесте аида64, но падает также в играх fps.

это не ошибки кп,а ошибки по IF
Termit писал(а):
Приветствую! Спасибо, уже понял это прочитав гайд от i2hard.
Поднял vsoc до 1.125 и vddg до 1.075 При прогоне тестов ошибки копятся но их стало меньше. Установил Mode 3 на cpu nb/soc llc, при этом, vsoc накидывает автоматом до 1.144

ничего там не накидывает и зачем llc трогал

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35764 • Страница 1783 из 1789 • <  1 ... 1780  1781  1782  1783  1784  1785  1786 ... 1789  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 15

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
