AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

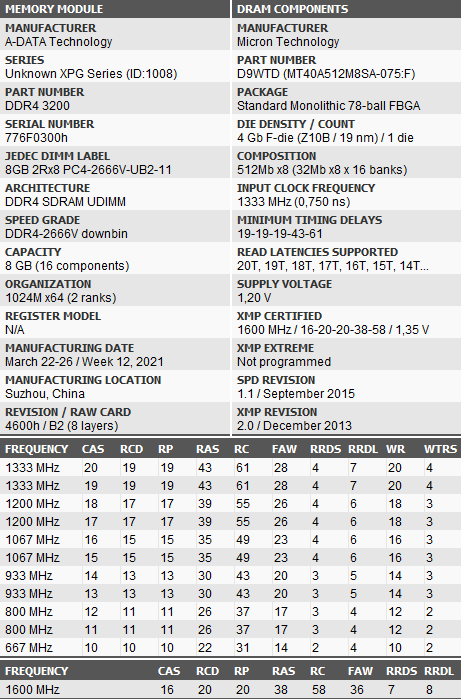

[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Здравствуйте! Сборка msi mag b560m mortar, core i7-11700f, оперативка 2 комплекта A-Data XPG Gammix D10 [AX4U32008G16A-DR10] 16 ГБ (32 гб в общем). Никак не заводится xmp, вручную так же попробовали много чего (тайминги, вольтажи SA/IO2, памяти, настройки dram training), но всё тщетно, запускается только на 2666. Все планки идентичные, различие только в серийниках, с двумя планками любого комплекта xmp работает.
Есть старенький комп на райзен 1700, хочу сделать его "пищущей машинкой", а себе собрать новый на интел 12400. Есть мысль для экономии в старый ком купить дешман ДДР4 простыми неразогнанными плашками. а в новый поставить свою старую Gskill Flarex 3200 cl14. Плашки покупались специально под АМД на заре эпохи Райзена, когда он был очень привередлив (одноранковая Samsung B-die). Скажите, как она будет себя чувствовать в связки с интелом, можно ли будет поднять частоты? Или лучше посмотреть другие варианты?
Здравствуйте! Сборка msi mag b560m mortar, core i7-11700f, оперативка 2 комплекта A-Data XPG Gammix D10 [AX4U32008G16A-DR10] 16 ГБ (32 гб в общем). Никак не заводится xmp, вручную так же попробовали много чего (тайминги, вольтажи SA/IO2, памяти, настройки dram training), но всё тщетно, запускается только на 2666. Все планки идентичные, различие только в серийниках, с двумя планками любого комплекта xmp работает.
А две плашки берут 3200? У тебя 4 двухранговые планки, слишком большая нагрузка на контроллер памяти.
yellowsubbb LexaRnD Я как перешедший с 10400F на 11700K на той же материнской плате могу от себя заметить следующие нюансы: На 10400F что 3200cl14 что 3733cl16 CR1 мать выставляла VCCSA 1,284В (aida64). Для 3800 и выше требовался уже CR2. На 11700K для 3200cl14 мать выставляет VCCSA 1.2В, для 3600cl16 1,3В, а 3733 Gear1 уже не берет (говорят 3733 это предел для одноранговых). VCCIO не могу сказать так как не мониторится (пишет 1,05В в чем я сильно сомневаюсь, более реальное значение равно VCCSA+/-20мВ).
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
saint_owl писал(а):
И что мне с этим делать? Всё, никак? Сдавать второй комплект, пока не вышло 14 дней и продавать первый?
Да. Насколько я помню, XMP заявлена только для двух планок. Никто в принципе не обещал, что XMP заведётся с 4-мя планками. Неужели кроме ADATA нечего купить? Любая память из шапки по выбору памяти DDR4 (типа той, что у меня в подписи), и обязательно двумя планками, а не четырьмя. Не обязательно набором, можно две отдельные планки по 16GB.
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
Member
Статус: Не в сети Регистрация: 14.03.2003 Откуда: Samara Фото: 46
iskandar скупили все...времена такие нынче... Трибуквы ещё держит по относительно нормальным ценам, остальные взвинтили те же бидаи до старой цены ддр5 и дороже
И что мне с этим делать? Всё, никак? Сдавать второй комплект, пока не вышло 14 дней и продавать первый?
Как вариант замена процессора на 10-е поколение) Хочу заметить, судя по моей ситуации описанной выше, не факт что 2 по 16, двухранговых, 11-й проц потянет даже на 3200.. ваши по 8 гб по идее одноранг.. Гарантированная поддержка 3200 только у самого старшего процессора из 11 поколения вроде как, читал в каком то обзоре, а это i9.. у остальных 2933, к сожалению ссылку на пруф сейчас не могу найти
Сборка и так вышла в 150к (кто ж знал, что ещё не предел), решил взять память подешевле, но чтобы 3200 наверняка, а ещё 2 планки такой же взял, чтобы конфликта не было у памяти. Уже были мысли обменять на 2х16 свой комплект, но никто не берётся.
LexaRnD писал(а):
Как вариант замена процессора на 10-е
Ну нет уж. В нынешних реалиях это нереально, отдавать за 10-е поколение, как отдавал за 11-е и даже больше, не вижу смысла. Б/у рынок не рассматриваю, в плане процессора, память - ещё куда не шло ) Так понимаю, останусь-ка я на своих 2666, но наверняка 32гб. Всё лучше, чем предыдущая сборка на i7-4770 и ддр3 1600 МГц ) Если появятся ещё у кого какие мысли, буду рад потестировать
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
Cyborg писал(а):
iskandar скупили все...времена такие нынче... Трибуквы ещё держит по относительно нормальным ценам, остальные взвинтили те же бидаи до старой цены ддр5 и дороже
Покупка памяти на SEC B-Die имеет смысл только если покупаешь отборный биннинг. Но это ОЧЕНЬ дорого. SEC B-Die с биннингом ниже среднего - деньги на ветер. Понтов много, толку ноль.
Всякие Kingston, Corsair, Patriot, ADATA и прочую херь только от крайней безысходности и безденежья. Набирать 32GB четырьмя планками я бы очень не советовал. А уж если 4 планки, то лучше одноранговые и уж точно не ADATA. Я смотрю, сейчас 8GB баллистиксы ещё попадаются в продаже по нормальной цене.
saint_owl писал(а):
решил взять память подешевле, но чтобы 3200 наверняка, а ещё 2 планки такой же взял, чтобы конфликта не было у памяти.
Дело даже не в цене памяти. 4 планки памяти на daisy chain это уже конфликт, а 4 планки адаты - реальный треш. Эта адата сама по себе - хрень. Если пара планок хотя бы на XMP завелась - уже повезло. Докупив ещё 2 планки Вы многократно усугубили проблему совместимости памяти с контроллером памяти. Даже приличные производители памяти не гарантируют, что 4 планки заведутся в XMP, а адата к числу приличных не относится.
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
Последний раз редактировалось iskandar 12.03.2022 15:27, всего редактировалось 1 раз.
Ладно бы только xmp - любые настройки с памятью в биосе с четырьмя планками не дают никакого результата. Выше 2666 на любых таймингах и вольтажах не берётся никак. Ладно, не суть. В ближайшем будущем вариантов с заменой/покупкой точно не предвидится.
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
SH1FTER писал(а):
iskandar Аа, так у тя тоже черные балики? Счас допью кофе и тоже возьмусь покорять 4266 на своих 3200х
Цвет радиаторов это вообще самое важное для памяти BL16G30C15U4B.M16FE1. Что тут вообще может быть непонятно? дата производства разве только. У меня ещё и двуранги к тому же, а они как бы хуже гонятся. Я пару месяцев на 4300 сидел. Но это уже на грани устойчивости, а мне так не нравится. Потому вернул 4200, зато греется очень умеренно и проходит вообще любые тесты сколь угодно долго. Ну и обдув у меня нормально организован. Специально вентиляторы на вдув и на выдув ставил ради памяти.
#77
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
iskandar Дык я про то что у нас память одинакова до беспредела) У меня вообще сортир, поэтому предпочитаю 3200 и trefi выше чем х2 не задираю

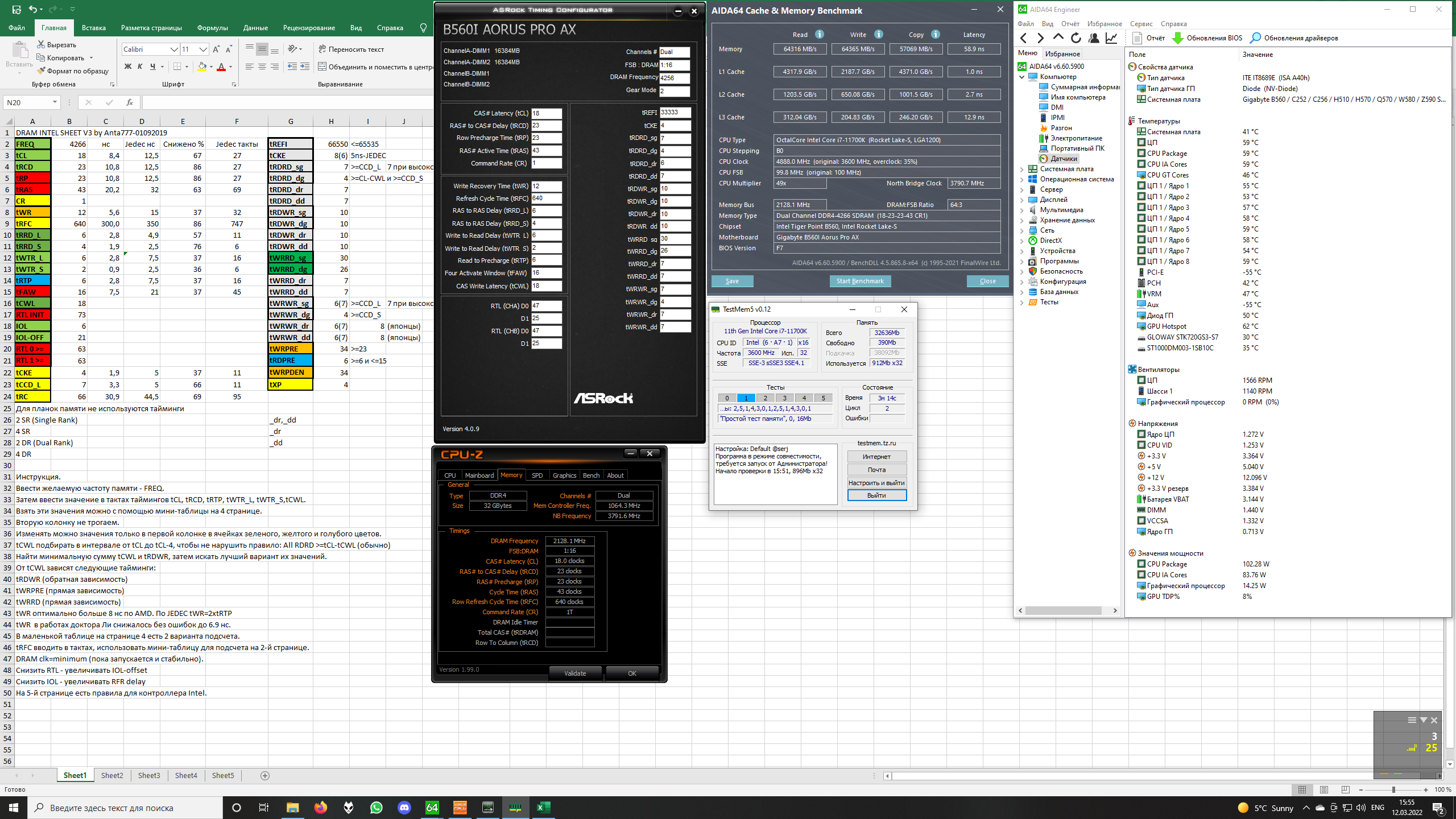

Вложение:
пека.jpg [ 165.95 КБ | Просмотров: 1141 ]

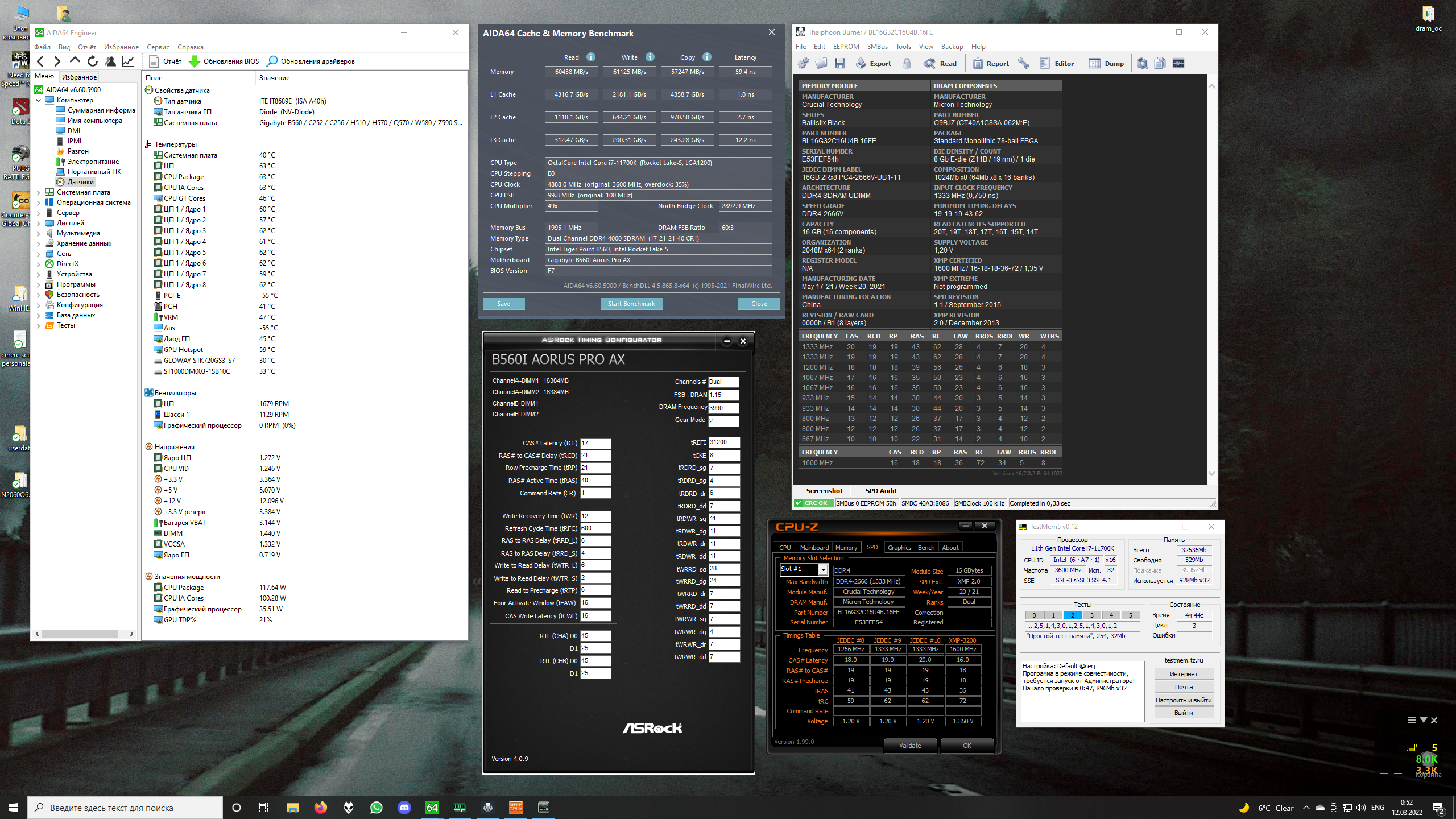

Предпочтительнее юзать множитель 133. Вот стабильные 4266, у тебя тоже должны пойти) 4400 вроде как не заводятся, попробую еще задрать tRCD/tRP
Вложение:
4266cl18.png [ 708.9 КБ | Просмотров: 1141 ]
Upd: В общем вместо 4300 выставляет 4200, а 4400 при любых танцах с бубном не стартует. Повышать напругу до 1,45-1,5В не вижу смысла, VCCSA 1.33 (что де факто должно быть около 1,36) так же не помог)
Последний раз редактировалось SH1FTER 12.03.2022 18:18, всего редактировалось 1 раз.
SH1FTER Зачем гнать на 11ххх память в гир2? Это ж потеря ФПС как минимум. 3733-3800CR1 гир1 и фсе.
Дык мне и на 3200cl14 норм) Gear1 с двурангами тянет макс. 3600, 3733 с однорангами. И ежу понятно что разгон памяти свыше 3200-3600 не более чем спортивный интерес, ибо прибавка на уровне плацебо.
