При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS


Напряжения на процессоре при разгоне памяти






МЕГАпост про RTL и настройку






Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов









Программы для тестирования памяти

Память разогнана 3900 (16-16-16-36), процессор 4900 (9900К): собираюсь перестроить память по науке на 3866 (попытаюсь на 15-15-15-34).
Сама память 19-19-19-39/4266, при "хорошем напряжении" брала 17-17-17-38/4133, но решил зря не насиловать.

Добавлено спустя 33 минуты 1 секунду:

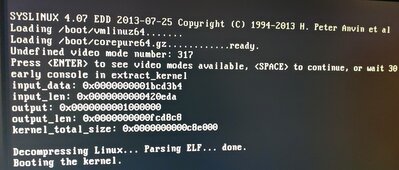

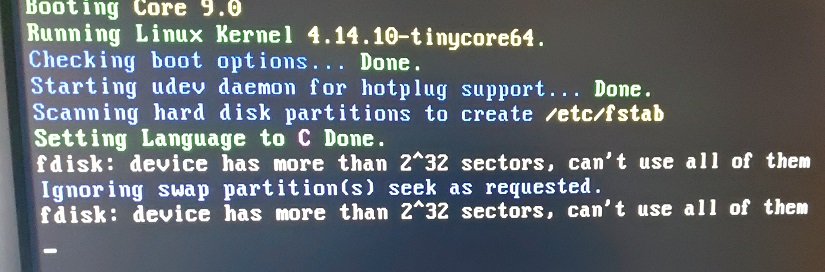

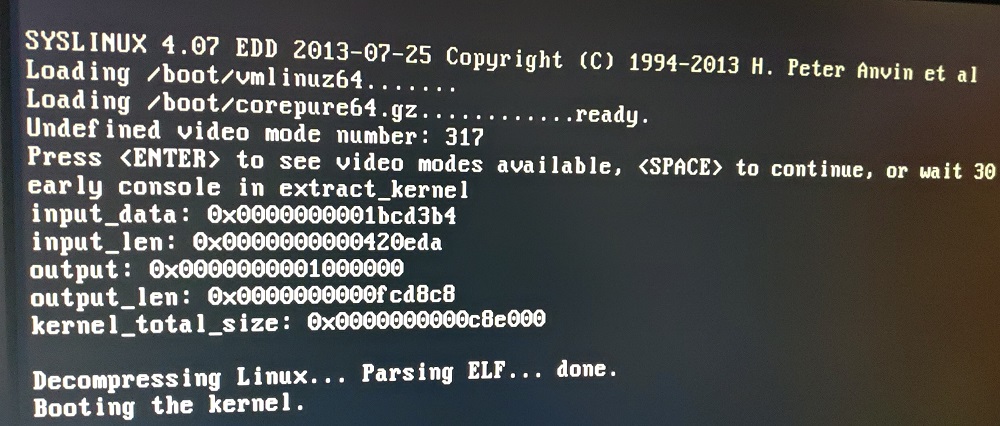

В начале проскакивали такие окна:

как узнать какое сопротивления автоматически ставит мать?
и в целом какое рекомендуется сопротивление для 4100 МГц на 4х8 сингл ранк плашках?

берёшь xmp - загружаешь винду, запускаешь asrock timing, выписываешь на бумажку правую часть, где _sd _dd _dr
врубаешь ручной режим, выставляешь нужные тайминги, плюс ручками выставляешь все sd dd dr

Имеются два кита на одних и тех же чипах hynix C, но разный год выпуска и соответственно разный биннинг.
первый кит Kingston hyperX Predator 3200C16
второй G-Skill Ripjaws V 5066C20 который ни в какую не стартует на моей доске выше 4266 (видимо стоит лок по частоте, я не знаю, инфу на этот счет я нигде не нашел)
почему у меня на более высокой частоте так проседает дата трансфер на записи и копировании?


причем на первом вторички не тронутые, по дефолту, а на джискиллах я их ужимал, было хуже

CCD=RDRD_dg=WRWR_dg=4 те для начала, + без полной тайминговой наглядности(канон эт Asrock Timing Configurator ) ... не практикуйся в таких вопросах можешь в винде попрактиковаться в применении&поглядении DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #17668265

у меня на авто пк стартует и тесты проходит, проблема только со входом в биос
биос у тебя какой версии?

1304

Странно что без настройки сопротивлений у тебя берёт 4100 ...или у тебя множитель 1:2 на память стоит?
У меня стоит 1:1 и на сколько я знаю, без настройки сопротивлений, при 1:1 ни у кого не едет...

msi едет отлично, правда с таймингами косячит и задержка выше чем на асусе в итоге.

1:1, и 4100 и 4200 стартует на авто сопротивлении, и в винду запускает и на тм5 не крашится
у меня единственная проблема это зависание при входе в биос

и я так и не понял как узнать какие сопротивления мать ставит по дефолту

Это вообще зависит от множества факторов... От проца и его удачности, материнки, биоса и самой памяти. У меня материнка одна, биосы перебирал, первый 12700 заводился на 4000 в авто и сопротивления были красивые и правильные, только не работало стабильно. Второй проц 12900 уже подбирать пришлось сопротивления, но тупо для запуска, стабильности не было. Третий проц 12700 также не заводится на 4000 без подбора сопротивления, хотя знаю, что у человека на этой материнка куча процов в авто едет на 4000+. Конкретные планки едут по разному. И если раньше сопротивления подбирали для снижения напряжения на памяти, то теперь подбор сводится, собственно, к запуску или не запуску компа на данной частоте памяти, а на напряжения оно влияет мало, вентилятор на задней стенке перевернул с выдува на вдув, это привезло больше чем подбор сопротивлений...

Cyborg
ты не адвокатом работаешь ?)
ещё раз.
На мсай и асусе - тайминги одинаковые, только на мсай - 48 летенси, а на асусе 44.

когда, будет всё одинаковое(и не только тайминги), тогда и можно будет бочку на мси катить

Всем добрый день!

Вставлю свои пять копеек, и поделюсь информацией о результатах разгона памяти на новой для себя материнской плате на чипсете Z490 от Gigabyte.

Пока это результат недельных мучений и настройки (раньше дело имел с асусами, там можно было управиться без приключений за час).

По конфигурации:

ЦП - Intel Core i5 10600KF, разогнан до 5.0 ГГц по всем ядрами без AVX смещений, северный мост до 4.7 ГГц.
Материнская плата - Mini-itx Gigabyte Z490i Aorus Ultra
Память Patriot Viper Blackout 2x8 GB 4000 MHz CL 19-19-19-19 1.35V (одноранги, чипы Самсунг B-die).

Начнем с того что у Gigabyte очень странная логика настроек Биоса, в т.ч. касающихся памяти, напряжений и выставления параметров в режиме "авто".

К слову, напряжения, подаваемые на ЦП мне пока не удалось победить - живут своей жизнью во всех режимах работы (fixed/adaptive/offset).

Далее касательно памяти - основные устанавливаемые напряжения (DRam Voltage, VCCSA, VCCIO) материнкой завышаются. Причем она сама же это указывает в разделе мониторинга в биосе. Например при установке VCCSA на 1.25 получаем от 1.248 до 12.60. В среднем завышает на 15 MV. Если оставить VCCSA и VCCIO в авто режиме мать выставляет на них неприличные значения (даже в XMP и Jedec) в 1.320V.

Также нет никакой логики в параметрах выбора профилей напряжений/пресетов калибровки и настройки таймингов. Условно - в раскрывающемся списке, есть: normal, standart, advanced, optimized, extreme и т.п.
Так вот в понимании Gigabyte, пресет с наименьшими корректировками и отклонениями это как ни странно Normal, а не Standart или Optimized. Это нужно учитывать при настройке памяти.

Теперь коротко о процессе настройки памяти через который пришлось пройти, в т. ч. по настройке блока RTL-IOL, возможно кому-то будет полезно.

Изначально мать отказалась запускаться при частоте от 4000 МГц и выше при вручную настроенных первичных таймингах либо в полностью авто режиме по первичкам, при том что напряжения были заведомо установлены рабочие и с небольшим завышением.

Зато без проблем стартовал XMP на 4000c19, который далее уже начал настраивать (он и сейчас висит в биосе как активный , хотя от его настроек осталась только частота 4000мгц и название).

CR пришлось сразу ставить 2, т. к. на CR1 данная связка мать + оперативка не сдружились на частотах свыше 3600 МГц. Хоть он немного и производительнее.

Перед настройкой памяти фастбут с авто поставил на disabled (т. е. включил обязательную тренировку памяти при каждом включении), в настройках пункт memory enhancement settings с авто на Normal.

Далее начался поиск минимальных CL при адекватном напряжении. Промежуточно остановился на Cl 16-16-16-34 при напряжении 1.4V (при этом установленное в биосе напряжение - 1.390V), с настроенными вторичками и прохождением тестов.

В итоге дошел до 4000 МГц CL 15-15-15-32 CR2 с напряжением 1.485V (в биосе установлено 1.47).

Ну и конечно как и у всех стал вопрос почему блок IOL выставился 15-15, тогда как например эта же память на асусе у меня автоматом при верной тренировке ставила 7-7, а при выставлении оффсета могла стабильно работать и на 5-5. И это давало существенный прирост реальной производительности.

При этом задержки в Аиде снизились уже до достаточно приличных 38 нс. Но руки чесались донастроить. Мне можно сказать повезло, у моего кита идеально синхронно тренируется память. Gygabyte выставил RTL на 66-66 , IOL на 15-15. Осталось их только снизить на равное значение (снижал поэтапно на 1 ед. по всем, чтобы нащупать границу запуска, с перезагрузкой в винду каждый раз). В итоге стабильно запустились на 59-59 8-8, правда при снижении ниже 10-10 пришлось поднять напряжения VCCSA/VCCIO с 1.21/1.16 до 1.26/1.21, иначе винда крашилась при запуске. Напряжение памяти при этом не поднимал. Как итог, латентность снизилась до 36.3-36.5 нс.

После установки финальных значений ставил режим тренировки в авто (в этом режиме тренировка у гигабайта отключается пока не изменены вручную параметры таймингов).

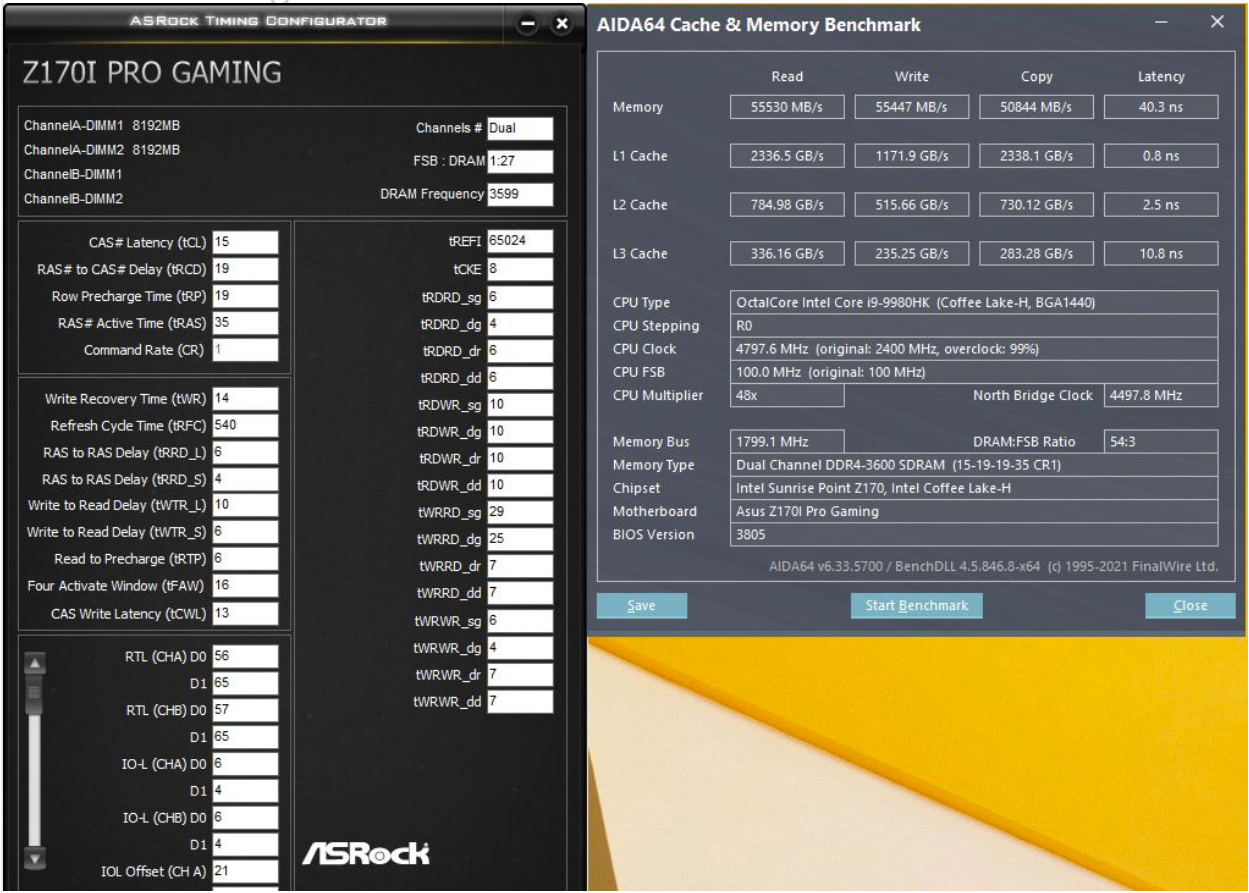

Скриншоты до настройки RTL блока и после - прилагаю:

На этом сайте инфа с настройкой io-l-7 на z490 гигабайт стала появляться осенью 2020 г. с ручной правкой в биосе и на ютубе ролик есть за 2021 г.

topsmop
Только тесты памяти надо нормально проводить. ТМ5 от админа, пресет экстрим. 3 минуты теста вообще не говорят о какой-либо стабильности

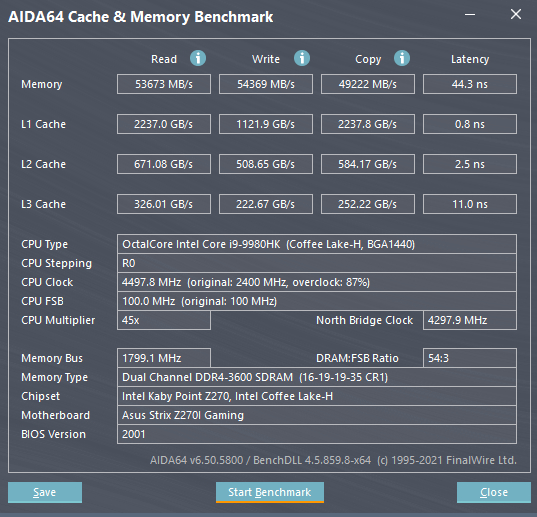

Привет. Процессор SRFD0. Материнка Asus Strix Z270i-Gaming. Память Crucial BLS2K8G4D30AESEK 2x8GB. Выставил первички и вторички, третички в АВТО, DRAM-1.4V, SA/IO - 1.25/1.20V Memtest5 проходит без ошибок. Начинаю менять третички - не грузится. Помогите советом по третичкам, какие надо прописать или это сугубо индивидуально?

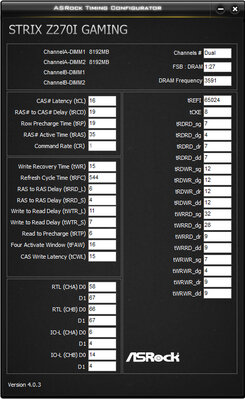

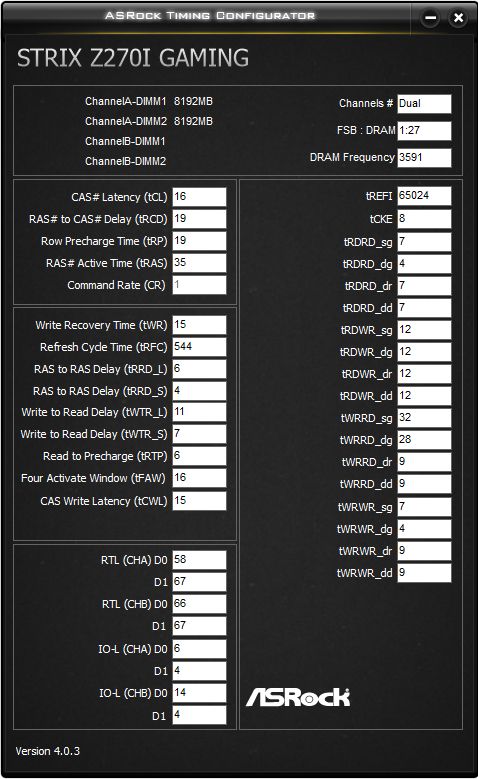

подсмотрел с этого скриншота:

Я вообще не про латенси имел ввиду... А про то, что даже на одной материнке с разными процами и планками памяти может тупо не идти запуск по памяти выше 3600. Оставим латенси в покое, ну 48 или 44 мне все равно, и того и того хватает, у красных процессоров и того больше...

со вторичками для начала разберись и попробуй мутить с 3800-3900&CR2

спасибо, попробую
