AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 20.05.2009 Откуда: Москва Фото: 0
Cyborg писал(а):
tWR однозначно оставлять в авто и задавать его через tWRPRE и tRTP
Ну я просто вижу по мемтвику , что у человека вручную поставлено, пусть хоть так 6-12 поставит, а потом и с формулами разберется.
_________________ i7-8700К, Z370-F Gaming, CMW16GX4M2C3200C14, MSI RTX 2080 Ti GAMING X TRIO, 840 EVO+970 Pro, Dark Power Pro 11 750W, CA-01B-B-SL, Acer Nitro VG270UP
Member
Статус: Не в сети Регистрация: 13.05.2004 Откуда: Россия Фото: 38
Cyborgtarasovjr Да, я тоже пытаюсь разобраться с формулами, но по ним сразу однозначно не понятно, что чем управляет, поэтому могу тупить, уж извиняйте. P.S. Строчу с работы...
Member
Статус: Не в сети Регистрация: 18.01.2013 Откуда: РФ Фото: 1024
Remarc писал(а):
а ты пробовал?
Нет, ибо нет знаний, то что я могу сделать, это выставить частоту и четыре первых тайминга по калькулятору - и на этом все мои знания заканчиваются. Сделал выводы по отзывам, типа с таких планок и так все уже выжали...
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Написал же, что таблица не догма, использовать разбирающими в вопросе людьми как шаблон (набросок). Вы сами должны ввести значения tWTR_S и tWTR_L, а таблица по ним подсчитает WRRD_dg(sg). Сегодня немного изменю таблицу. Пока можете сами вручную задавать tWTR_S=2.5 ns, а WTR_L=WTR_S+2. И tWR, и tRTP можно самому вводить в таблицу, а она уже по ним подсчитает tWRPRE и tRDPRE.
По поводу CWL ! Я уже не раз писал в теме, что некоторые материнки не любят его нечетным. Для четного CL CWL=CL-4 или -2 Для нечетного CL CWL=CL-3
Advanced member
Статус: Не в сети Регистрация: 29.03.2017
в JEDEC есть таблица "поддерживаемых" значений CWL в зависимости от CL на определённых частотах, не видел там явной зависимости чётное или нет. Скорее просто некоторые значения явно не заявлены поддерживаемыми. Но это всё вовсе не значит, что оно не работает. Явно чётные значения CL, CWL, WR, RTP, AL используются при режиме GearDown. Причём если у вас включён Гирдаун и выставить нечётное, то либо старта не будет, либо само поправит.
Member
Статус: Не в сети Регистрация: 14.03.2003 Откуда: Samara Фото: 46
anta777 писал(а):
На японском форуме оверклокеров пишут, что при CR=2 CWL должен быть четным.

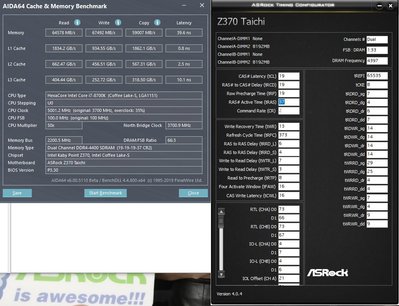

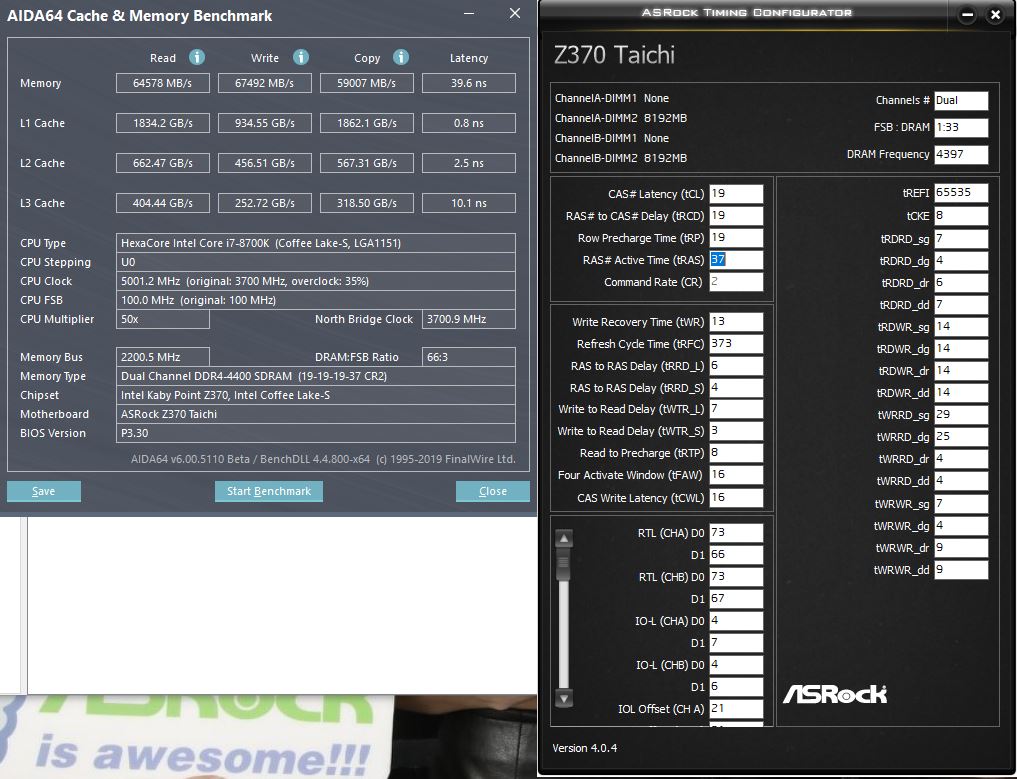

ну твот в реалиях все по другому.. ну и что мне ставить cwl=14 вместо 13 ? но это повлечет и дальнейшие изменеия...
Добавлено спустя 1 минуту 39 секунд: Если возможны два варианта cwl надо сделать как в райзеновском калькуляторе выхлоп кальки как сейф, нормал и ультра фаст
Advanced member
Статус: Не в сети Регистрация: 29.03.2017
Лучше просто разделить. Явные ограничения. Точно не работает, а если работает то не то что вы поставили. Рекомендация. Вероятно так работает лучше. Желательно с ссылкой на пояснение. Типичное значение. Обычно работает так. Напр. SG>=DG.
Member
Статус: Не в сети Регистрация: 14.03.2003 Откуда: Samara Фото: 46
Предлагаю дописать рядом, что: tWTR_L и tWTR_S оставить в авто ибо они считаются через WRRD_dg(sg) tWR однозначно оставлять в авто и задавать его через tWRPRE и tRTP
Member
Статус: Не в сети Регистрация: 14.03.2003 Откуда: Samara Фото: 46
Agiliter на всех асусах считаются в авто... Так чтоприписку можно написать, что авто поставить можно для матерей асус... Но меняться оно должно от третичек!
Member
Статус: Не в сети Регистрация: 17.04.2015 Откуда: Нижний Новгород
Cyborg в идеале сделать под разных производителей мат. плат ячейку с выпадающим меню, чтобы потом от этого менялась таблица. Но это долгие исследования возможностей разных плат и т.д. Причем, если вы пишете, что tWTR_L и tWTR_S считаются из третичек. У Anta777 в таблице наоборот высчитываются третички из tWTR_L и tWTR_S
Member
Статус: Не в сети Регистрация: 13.05.2004 Откуда: Россия Фото: 38
MeDd Но в BIOS для tWTR, tWTR_L, tWTR_S не показываются реальные значения, отсюда такой у нас сложился вывод, что именно эти значения считаются по формулам, а не наоборот, т.е. как раз третички влияют на на эти тайминги, т.к. их реальные значения показываются в BIOS и их же можно задавать вручную.
Advanced member
Статус: Не в сети Регистрация: 29.03.2017
Cyborg Может у вас и CCD ставится автоматически? попробуйте его в авто и покрутить остальные SG Логика похожая должна быть.
Народ перстаньте делить тайминги на вторичные и третичные. Это не так работает. Они либо применяются либо нет. Если уж их и делить то по типу операции или по адресу (напр. тайминги примяющиеся внутри банка памяти и примеющиеся при операциях между банками памяти).
Advanced member
Статус: Не в сети Регистрация: 29.03.2017
binarycraft То что их так кто-то давно обозвал не делает их вторичными или третичными. Если их как-то и делить то на RCD-CL-RAS-RP-RC-RFC-REFi и всё остальное(что тоже не совсем корректно, особенно RFC c REFi).
