AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 27.04.2010 Откуда: Куба
BOBKOC писал(а):
на напряжении 1.43 проходит мем тест час через день начинаются ошибки пока напряжение до 1.49 не поднимаю)) как это можно объяснить? может SA или IO не хватает?
1. Разгон на грани стабильности, даже небольшой нагрев памяти приводит к ошибкам, нужно уменьшить tREFI, либо слегка увеличить tRFC. 2. Может не хватает, а может и перебор... И ещё раз, попробуйте tFAW 20 или 24.
xalexiv если вручную вбиваю система не грузится с ошибкой, что надо винду восстановить скидываю в дефолт все нормально. Asrock timing optimization если отключаю система вообще никак не хочет грузиться даже в полном стоке. Ниче не понимаю( может забить на эти 4000mhz уже. upd: со 2 раза RTL I-OL воткнулись нужные буду тестировать но asrock timing optimization включенный )) это нормально? теперь появилась мысль попробовать понизить RTL хахах))) господи какая же это наркомания как остановиться ? простите за спам товарищи!

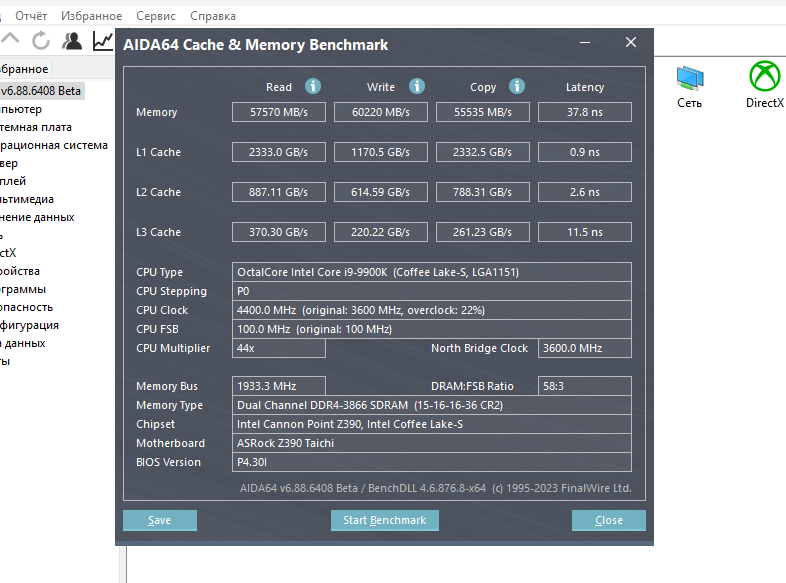

Я тоже изначально радовался, что моя память поехала на 4000cl15 CR1, но для этого потребовалось 1.5В напряжения, ради интереса настроил в биосе 3866МГц при тех же cl15, потеряв при этом 3% по псп, что абсолютно неважно в реальных задачах, а латенси при этом даже снизилась с 47.5 до 47.4, при этом напряжение на память снизил до 1.45В, что меня абсолютно устраивает, так как в целом ничего не потерял, а долговечность компонентов на сниженных напряжениях явно выше будет, тем более что машина для работы нужна, может и Вам тоже настроить частоту 3866 и жить спокойно? Вы пишете, что на этой частоте всё норм.
Member
Статус: Не в сети Регистрация: 12.04.2015 Откуда: Сочи

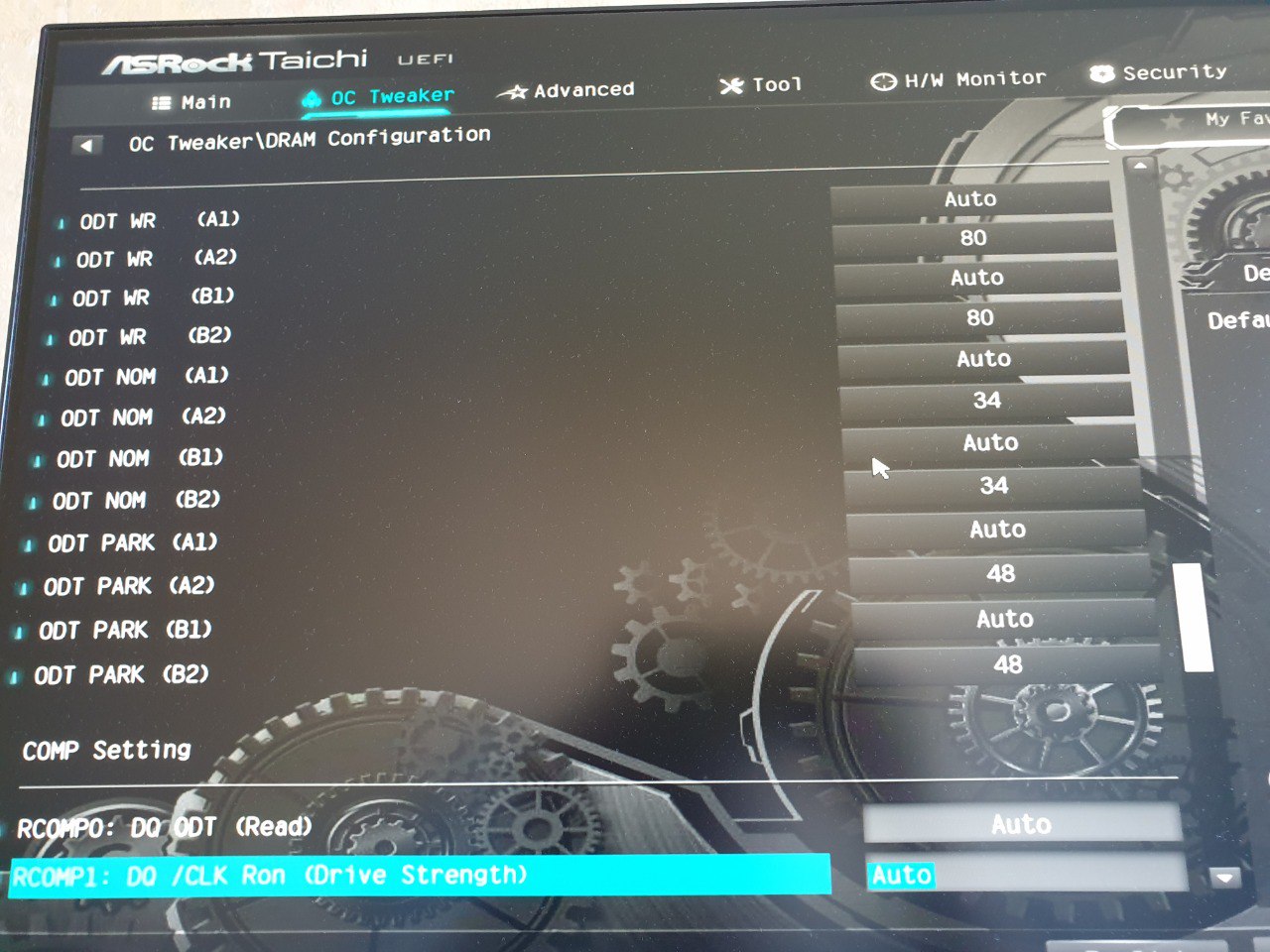

xalexiv Спасибо за советы картина начинает проясняться ) BOBKOC cr 1 только на 3600 работает без ошибок на 3866 с убогими таймингами и напругой 1.48 сыплет ошибками при io 1.28 SA 1.34 моя материнская плата видимо не может( Про ODT изучал вопрос слишком сложно))) если только попробовать слепым методом в теории это должно понизить напряжения и сделать разгон стабильнее верно? при условии если верно настроить сопротивления. DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #17635054 что то у меня не открываются фото из данного поста AlexPower да вы правы я уже так и хочу, но таких шикарный таймингов мне вряд ли добиться как у вас)) а можно как то увидеть ваш timing configurator? Cr 1 на 3866 на двурангах это мне кажется очень круто. Я так же мыслю про долговечность и температуры, но хочется выжать по максимум для данной напруги сами понимаете. Вот что получилось на данным момент проходит тесты 2 день подряд я уже начинаю успокаиваться, но latency почему-то скачет от 37.8 до 41 в aida64 и скорости чтения заметно ниже записи. Температуры после 50 минут в тест мем 54 градуса (если верить датчикам на плашках) с минимальным обдувом. Думаю на лето сойдет.

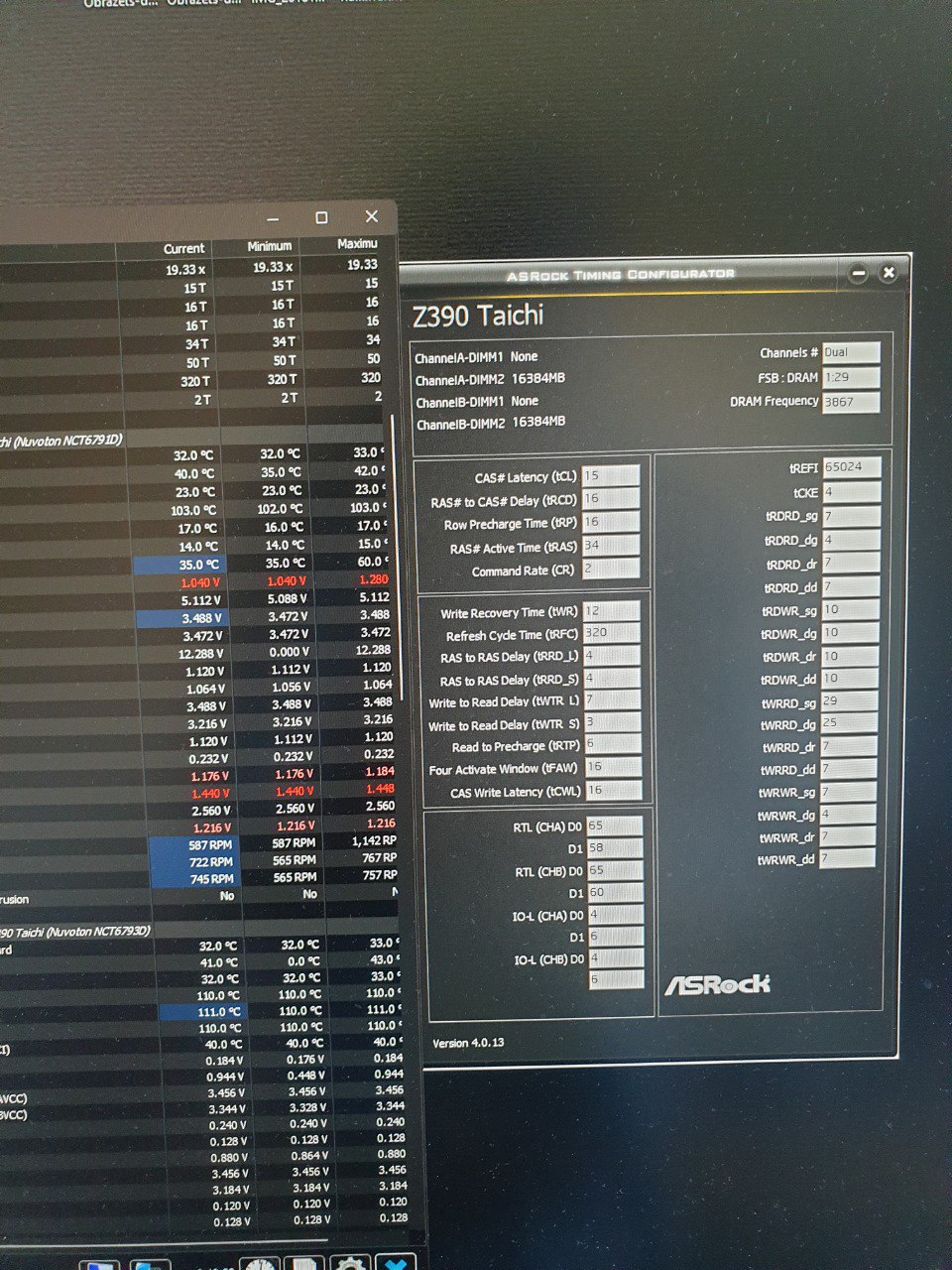

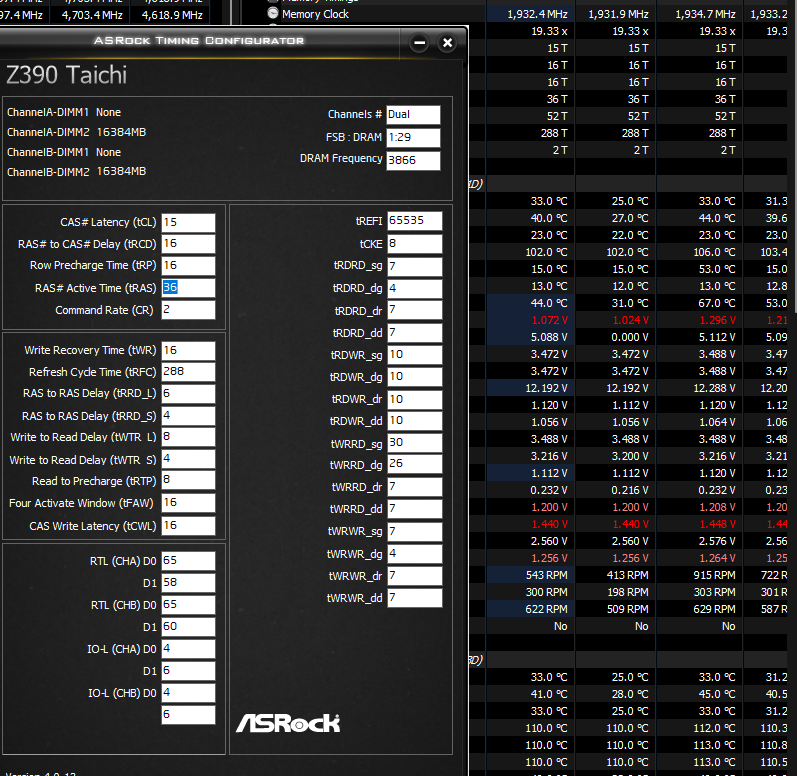

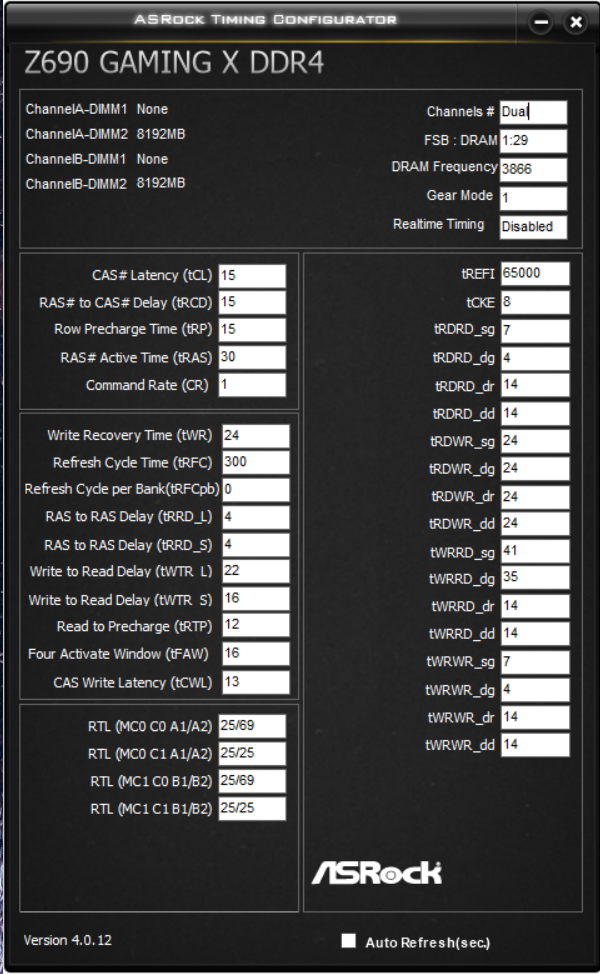

Мне ничего в биос забивать не надо, у меня всё работает, скрин с таймингами я скинул к предыдущему посту. Если на скрине программа непонятна, скину другой вариант:
Advanced member
Статус: Не в сети Регистрация: 30.03.2017 Откуда: Москва/Вешняки Фото: 11
AlexPower писал(а):
скину другой вариант
c такими таймингами во вторичках&третичках(tRDWR_sg&dg - x2 cчитай от проектных) и СR1 не нужен , + у тебя 2х8 а у kraftwerk 2х16двуранги, так что ему эт не поможет
kraftwerk писал(а):
cr 1 только на 3600 работает без ошибок
я эт и с первого раза понял&принял и речь про это не вёл - речь шла(=тобой велась) про RTL&iol.
c такими таймингами во вторичках&третичках(tRDWR_sg&dg - x2 cчитай от проектных) и СR1 не нужен , + у тебя 2х8 а у kraftwerk 2х16двуранги, так что ему эт не поможет
kraftwerk писал(а):
cr 1 только на 3600 работает без ошибок
я эт и с первого раза понял&принял и речь про это не вёл - речь шла(=тобой велась) про RTL&iol.
Половину вторичек и все третички я почему-то не могу вбивать ручками, в этом случае мать просто не стартует, поэтому я их просто оставил в авто и забил, работает и ладно, что ж теперь. Текущие настройки меня вполне устраивают, чего всем желаю. А то что ему мои тайминги не помогут это и так ясно, просто человек попросил скинуть.
Половину вторичек и все третички я почему-то не могу вбивать ручками, в этом случае мать просто не стартует
Видимо тренировка отключена.
AlexPower писал(а):
Если на скрине программа непонятна, скину другой вариант:
Как правильно написал BOBKOC тайминги конские. tCWL, tRAS неправильны.
Правильные они или нет, мне уже всё равно, меня мои настройки устраивают, все тесты пройдены и система стабильна, чего еще желать от своего железа. И даже с "неправильными" таймингами это всё равно гораздо быстрее настроек по умолчанию на частоте 2133МГц, которые мне рекомендовали типа мол из-за того, что машина нужна для работы и надо сидеть вообще без разгонов. По мне, так мой разгон вполне приемлем и меня устраивает, считаю что это главный критерий при условия стабильности системы. Изначально у меня вопросы были исключительно по рабочему напряжению на память, тайминги меня особо не волновали и не волнуют, линпак у меня проходит, Y-cruncher VST тоже, ОССТ без ошибок, ТestMem5 и MemTest Pro также без ошибок, я именно этого и добивался, всем спасибо за советы.
Оно и правильно, у каждого своя логика, каждый волен чудить как хочет.
А что может не устраивать в стабильно работающем компьютере и при чем тут глагол "чудить"? Ладно бы я дал на память 1.8В напруги, тогда да, а то что третичные тайминги не настроены, так кому какое дело? Повторюсь, я по таймингам не спрашивал ничьё мнение. Не переживайте так, главное чтобы у Вас всё правильно было)
Все умываю руки)) наигрался если будут советы по таймингам, напряжениям, температурам и сопротивлениям буду рад выслушать) tRCD\tRP если ставить 15 то рандомные ошибки в тест меме (( но напругу выше 1.46 не пробовал сильно ли это влияет на общую картину? CR 1 не работает вообще никак выше 3600mhz, tCWL ниже 16 воткнуть не выходит совсем(. на 4000 нашел стабильный расклад, но напряжения 1.49 и профита мало по цифрам. Еще появился в башке странный вопрос можно ли поставить сверху вторую вертушку, но не на выдув как полагается, а на вдув? Будет ли профит для температуры памяти? Или это бред? В таком случае будет сбиваться поток воздуха с передней панели который дует на память и башню ЦП. Всем удачных разгонов, отсутствия ошибок в тестмемах) и невязок в лин паках))
Member
Статус: Не в сети Регистрация: 21.08.2021 Фото: 0
kraftwerk писал(а):
В таком случае будет сбиваться поток воздуха с передней панели который дует на память и башню ЦП.
Как по мне эта "классическая" схема хороша только для видеокарты. Потому что на башню, память, врм она в играх подает нагретый воздух. Лучше все вентиляторы развернуть на 180 градусов и сверху вентилятор на вдув, под видеокартой убрать заглушки. Тогда все устройства при любой нагрузке будут получать холодный забортный воздух.
Member
Статус: Не в сети Регистрация: 29.09.2014 Откуда: Минск
Добрый день! Кто мне подскажет, что за прикол происходит с компом. Оперативка обычная кингстон фюри бест 3600 мгц 2х8гб, чипы хайникс d-die . Процессор стоит и5 13500, естественно хмп на 3600 мгц в гир1 не запускается). По итогу предел 3466 мгц при таймингах 16-19-19-37. Так вот... Когда всё это выставляю, тесты в тм5 и тд проходят на ура. Но утром/вечером комп не хочет вкл. Зависает на логотипе материнской платы (msi mortar b660m). Помогает перезагрузка и после неё стартует и работает нормально, до следующего длительного (6-8 часового) перерыва. Если выставить хмп в профиль 2 (например), это 3000 мгц, то комп вкл после длительного простоя и никаких проблем нету. Куда копать?
Member
Статус: Не в сети Регистрация: 17.05.2021 Откуда: Big Shell Фото: 4
CPU : i5-10400f @ 2.9-4.3GHz Motherboard : Asus h510m-k Total Size: 16384 MB Type: Dual Channel DDR4 Frequency: 3200 МГц Timings: 16-18-18-36-2 Slot #1 Kingston FURY Beast Black [KF432C16BBK2/16] 8 ГБ Slot #2 Kingston FURY Beast Black [KF432C16BBK2/16] 8 ГБ ----------------------------------- Приветствую, помогите понизить тайминги рам на этой сборке, оптимизировать ее вольтаж и тд. Память на этой материнке этим процом работает на макс 2666 частоте. Вольтаж VCCSA не мониторится, VCCIO вроде настраиватся. Сейчас стоит на ручном выборе 2666мгц, xmp off, тайминги и вольтаж сами выставились на 15-17-17-36-2, dram 1.2в, VCCIO 1,152в , VCCSA n/a и в системе тоже не мониторится ни аидой ни hwinfo. Стабильно. Что еще можно подкрутить ? И как узнать какие чипы стоят ? Буду рад любой помощи

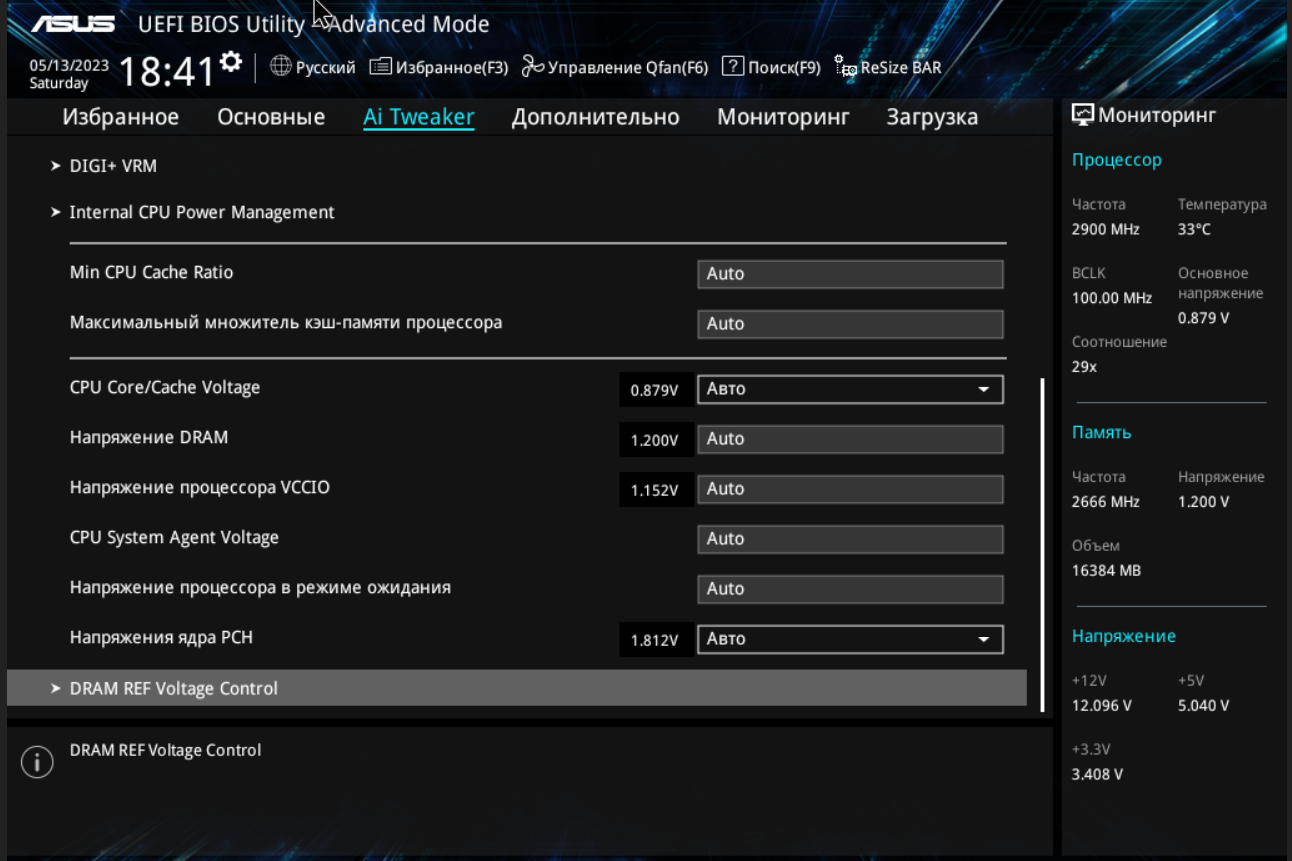

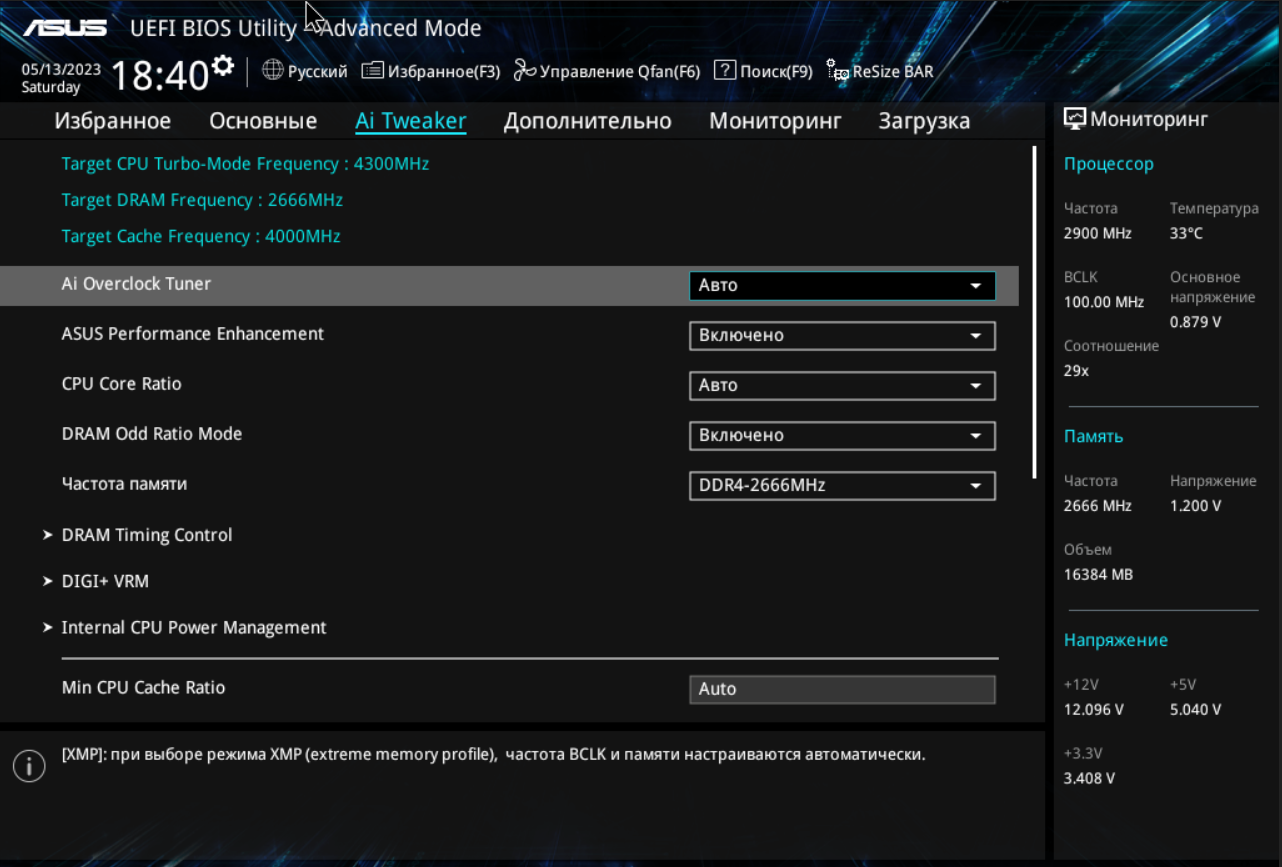

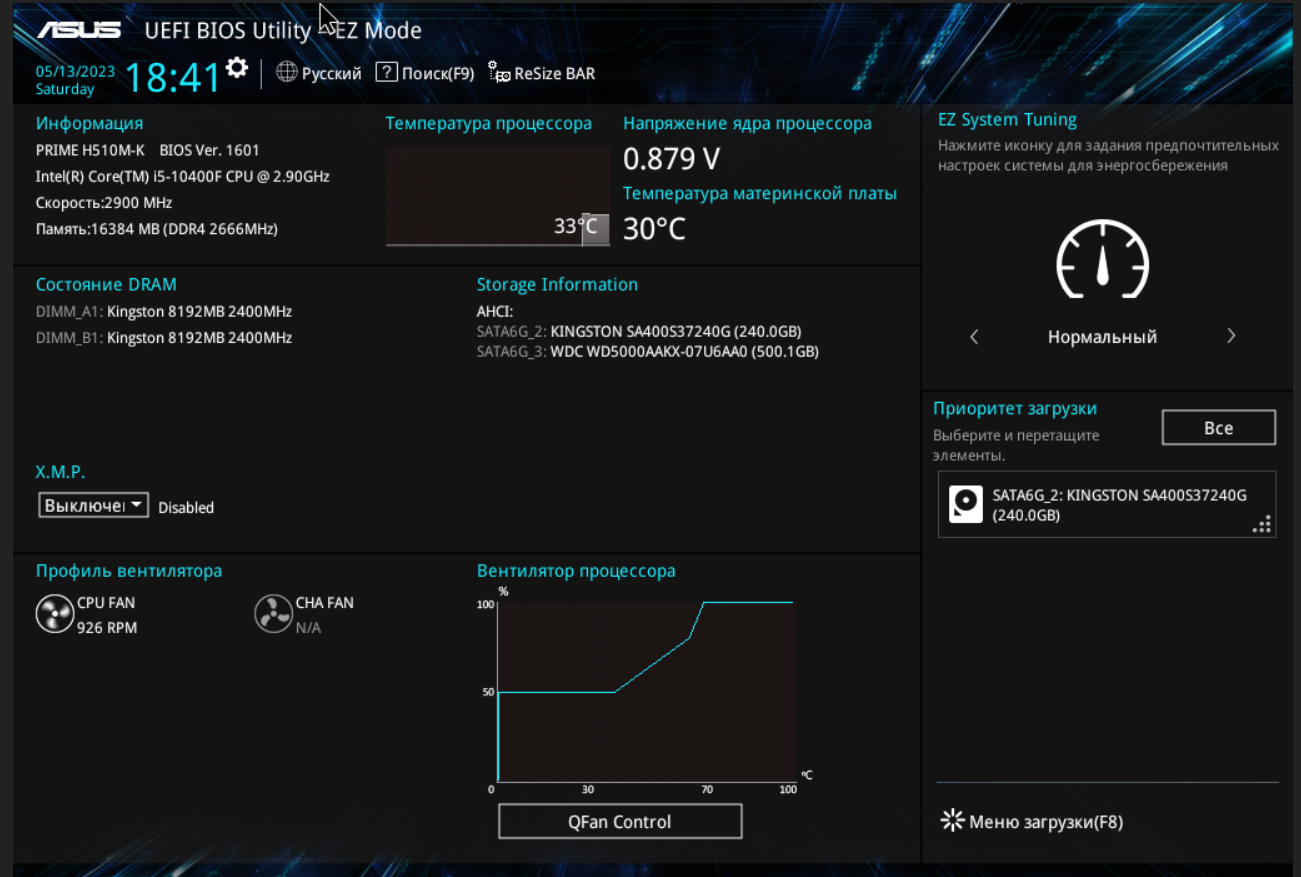

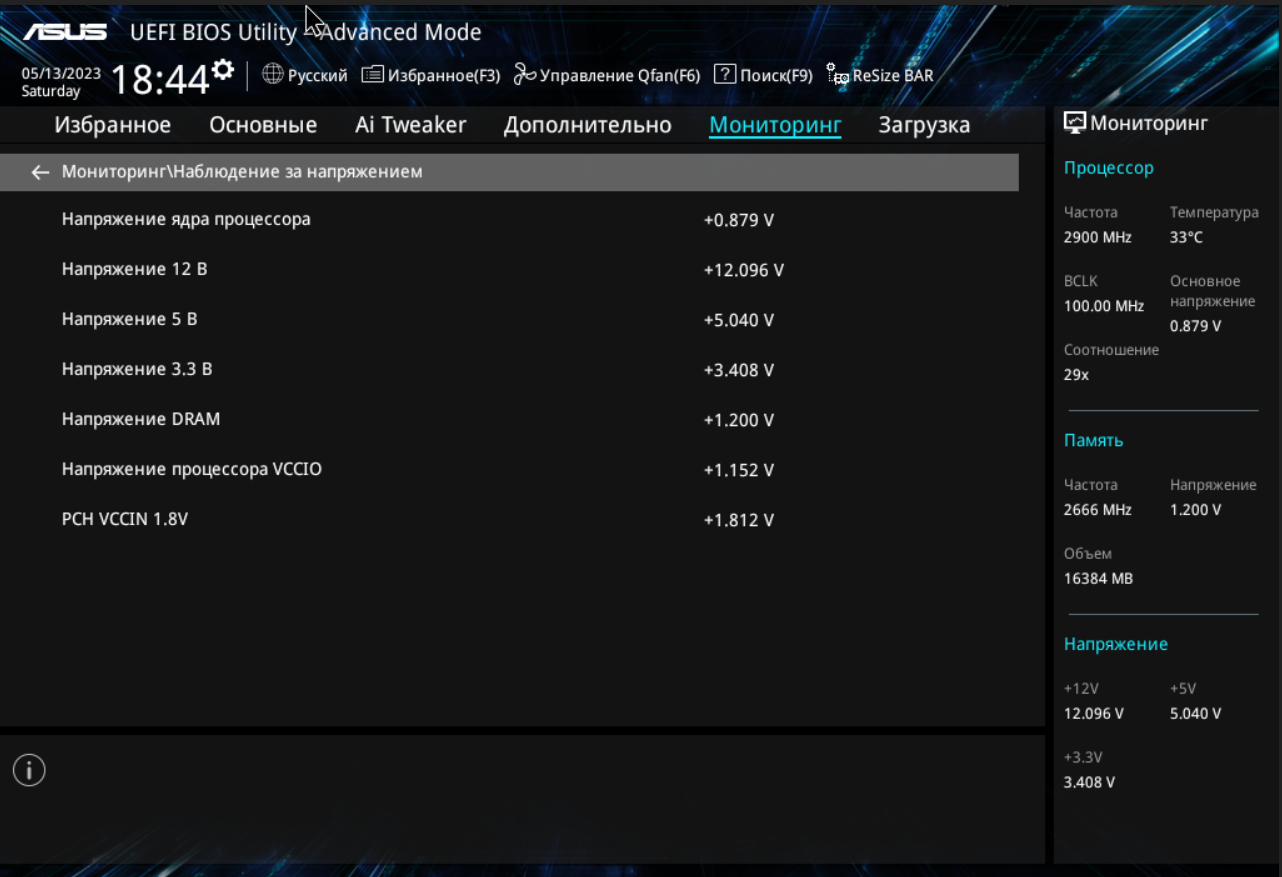

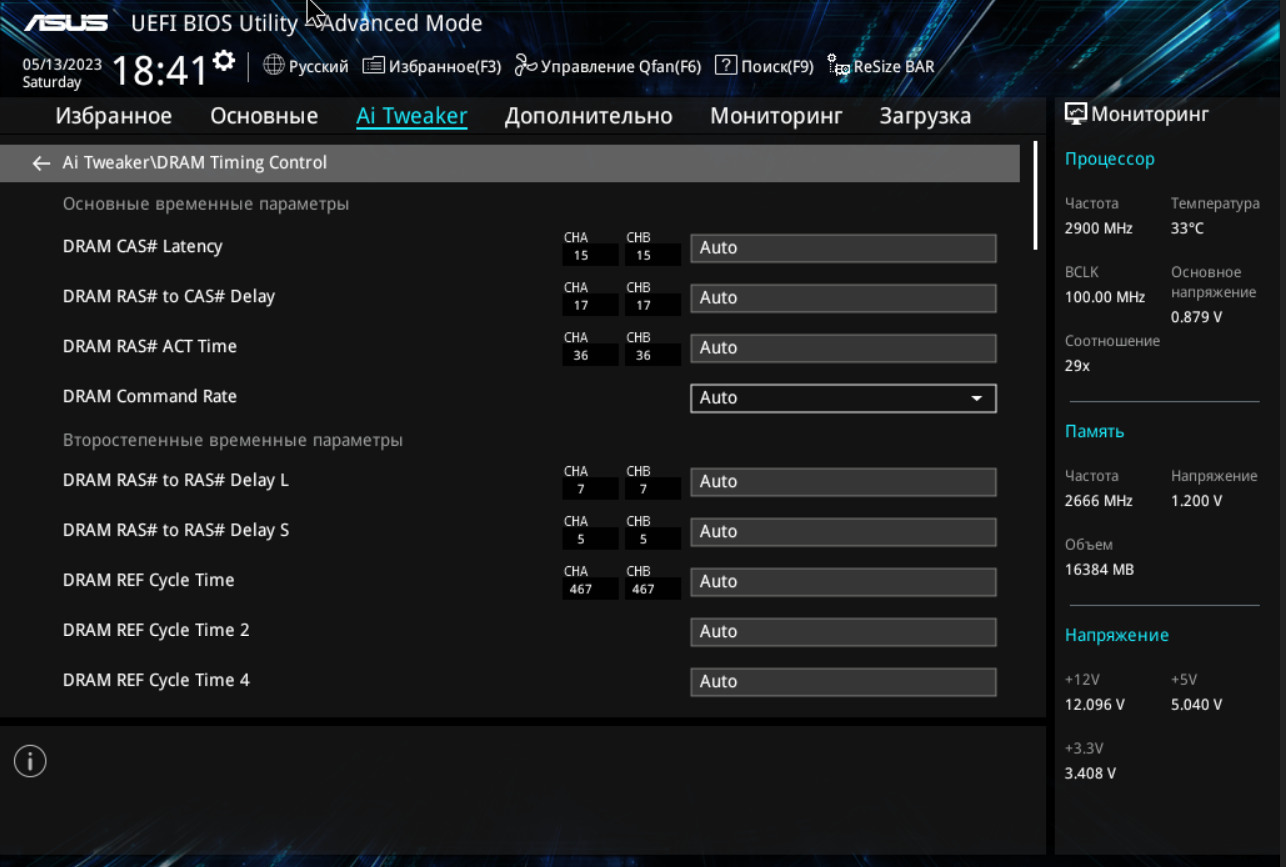

биос
Вложение:
21.png [ 467.9 КБ | Просмотров: 325 ]
Вложение:
22.png [ 438.7 КБ | Просмотров: 325 ]
Вложение:
23.png [ 421.96 КБ | Просмотров: 325 ]
Вложение:
24.png [ 437.29 КБ | Просмотров: 325 ]
Вложение:
25.png [ 411.9 КБ | Просмотров: 325 ]
_________________ Asus h510m | 10400F | 2666cl13 | 6700XT RD | Be quiet SP 600 | Samsung 980 Pro 512 | FHD&240Hz Who are the Patriots ? La-li-lu-le-lo !
полтора думаю нормально будет для хорошего разгона
Не факт, не всегда больше лучше для разгона... Опытные гонщики стараются получить максимальный разгон при минимальном напряжении.
На 1.5В удалось выжать 4000cl15 , думаю не самый плохой результат, выше по частотам не позволяет мать либо неудачный контроллер памяти процессора, тупо не стартует, пришлось на 4000 ужимать тайминги. Если у кого-то есть такие же результаты, поделитесь, при каких напряжениях работает память, будет интересно сравнить.
у меня 12600kf ,тоже память разогнал до 4000мгц при 15х таймингах и напряжении 1.46 ,память проходила все тесты без ошибок,двольный был, но протестировал проц прогой осст в ядрах сыпало одни ощибки,линк х тоже ошибки,убрал разгон проца,все равно сыпет,помогло снижение частоты памяти до 3900мгц,наверно конроллер в проце на 4000 работает на пределе и както влияет на работу ядер ,так что такая шляпа с этим коре i5,думаю в будущем может прикупить 12700к или 12900к,у них конроллер помощнее
Да, тоже понимаю, что контроллер процессора очень важен, удачный он или нет. А в ОССТ и линкс тест именно процессора проводили?
да, именно тест процессора не проходит на 4000мгц озу,3900 ставлю без ошибок проц работает,да скорее всего контроллер не самый удачный
