AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: В сети Регистрация: 01.02.2010 Фото: 12
Кстати на счет WRRD: The WRITE-to-READ command delay is WL + BL/2 + tWTR [in clock cycles]. А +2 на сколько я понял берется исходя из режимов tCK (preamble mode). 1tCK = 2. 2tCK = 3. BL/2 + 2 (3). Это типа как "один из частных случаев".
Advanced member
Статус: Не в сети Регистрация: 29.03.2017
Я понял откуда пошло это WR=2*RTP. Фактически на аппаратном уровне они хранятся как одно значение в памяти, а в зависимости от операции интерпретируется значение. Параллельно они не используются это точно, то есть описание их использования я привёл верное. То есть если там записано 0111 то WR будет 22,а RTP 11... ну и так далее согласно таблице. Интересно зачем тогда дают их отдельно крутить, если фактически в памяти только одно значение. Объединили бы их в "один тайминг" указывая сразу 20/10 18/9 и тд... Ещё раз значение одно, но в зависимости от операции используется или WR или RTP.
Цитата:
К тому же есть некий тайминг tDAL который равен их сумме.
Там написано WR+RP а не WR+RTP очень большая разница.
Member
Статус: Не в сети Регистрация: 13.05.2004 Откуда: Россия Фото: 38
AIDA (Тест: CPU PhotoWorxx), этот тест отозвался на снижение tRAS до 30 (странно), и на снижение tWR до 8 в сумме приросло 77 баллов (36291 => 36368), проверял несколько раз. Этот тест более стабилен. После этого тест кэша и памяти тоже показал совсем небольшой прирост.
Member
Статус: Не в сети Регистрация: 13.05.2004 Откуда: Россия Фото: 38
Agiliter я просто констатировал факт, ничего больше. Тут ещё тесты надо пройти, а вот это ещё неизвестно! Да и смысла нет, мне точно, мне же не для бенчей, просто экспериментирую.
Member
Статус: Не в сети Регистрация: 05.12.2018 Откуда: Беларусь
Хм... Я считаю минимальный tRFC как 8*(tRCD+tRP), т.е. для меня 272. Изначально был 320, сейчас 280 - а результаты в бенчах +- те же. На что он влияет? Стоит ли его жать до упора?
Member
Статус: Не в сети Регистрация: 05.12.2018 Откуда: Беларусь
anta777 конечно, у меня глаз-алмаз Кстати, 272 уже не заводится, виснет на пост-кодах произвольно. На 280 стабильно пока по тестам, дальше видно будет.
Member
Статус: Не в сети Регистрация: 17.04.2015 Откуда: Нижний Новгород

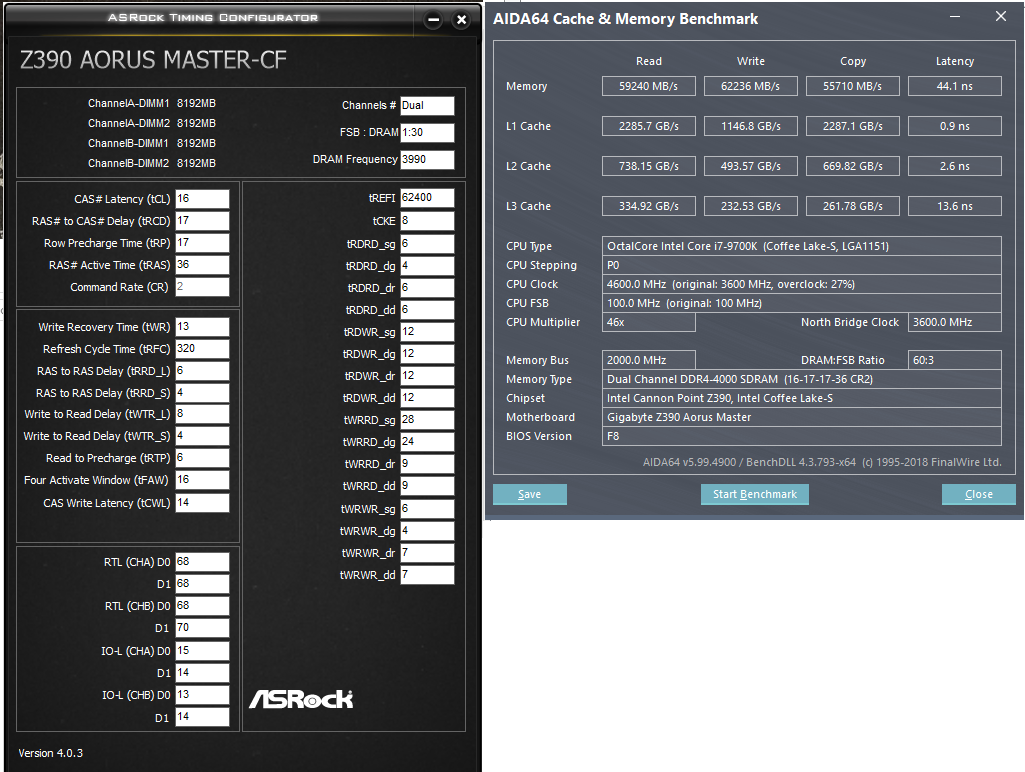

Получилось у меня как-то так. Пользовался в основном таблице Anta777, хотя в начале доставал вопросами многих форумчан! Самое смешное, что третички, выставленные по таблице, после подбора всех вторичек дали прирост 4000 на чтение в АИДе. Хотя разница с автоматическими от МП была в 2-3 пунктах на 1-4 единиц.
Member
Статус: Не в сети Регистрация: 13.05.2004 Откуда: Россия Фото: 38

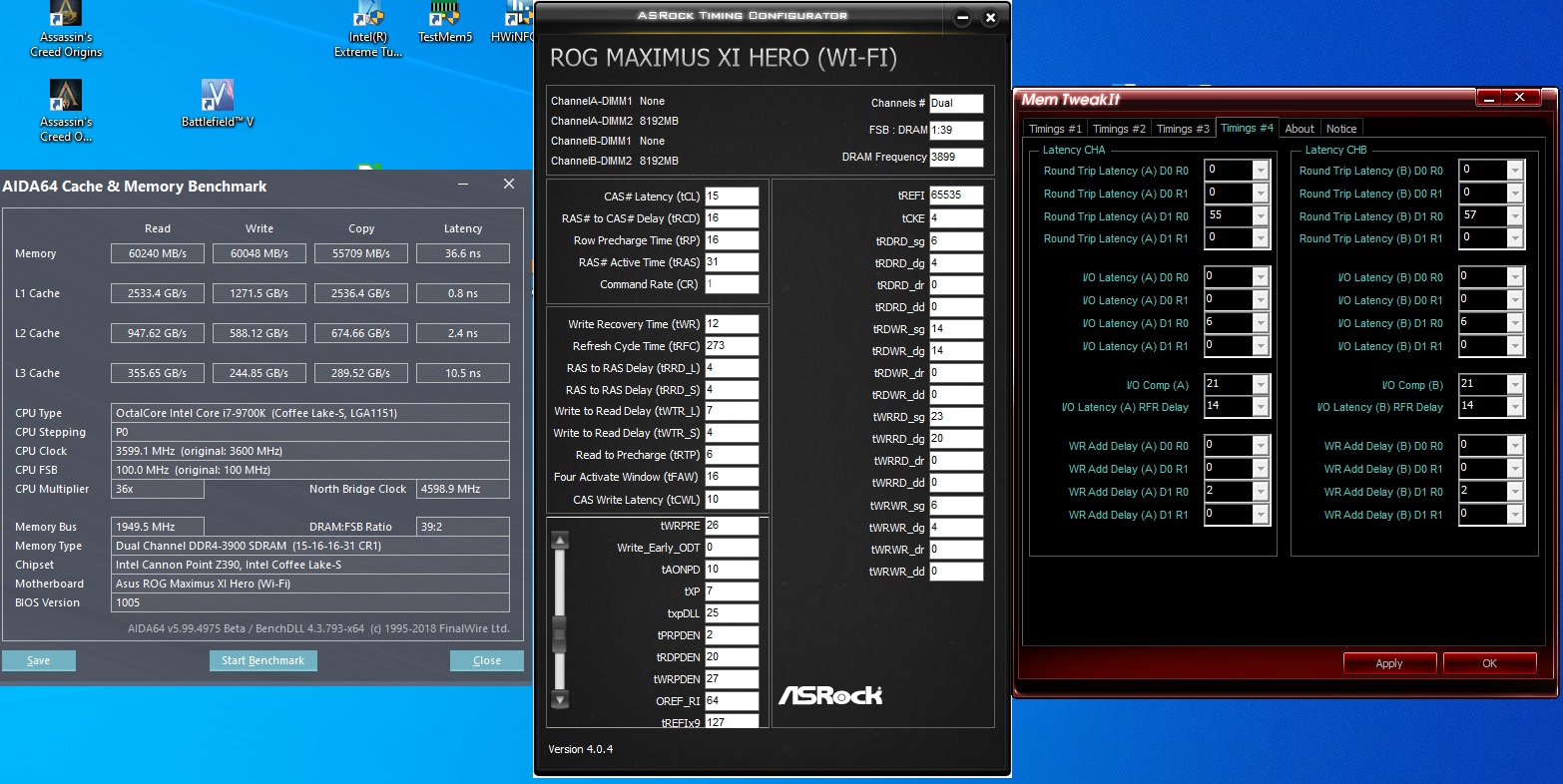

MeDd, у Вас есть что-то похожее на пункт Maximus Tweak (Auto/Mode1/Mode2)? К сведению, Auto всегда выбирает Mode 1. На ASUS-платах он есть, но может не на всех, я ставлю руками Mode 2 и плата сама начинает подбирать/тренировать RTL/IOL/IOL-Offset/RFR-Delay, за несколько стартов она подбирает оптимальные параметры, это по ним видно, они почти идентичные, отличаются только парой RTL и то на 2 единицы (так и должно быть). В Mode 1 - плата их завышает, и если я в этом режиме их ставлю руками такими, как уже натренированы в Mode 2, то плата не стартует. В итоге имеем чуть лучшие показатели AIDA (Тест кэша и памяти).
Вчера протестировал в LinX очередные тайминги (вариант tCWL=14) - всё ОК, на ночь поставил крутится TestMem5 c конфигом Heavy от anta777 - ошибки... мда... надо думать, и что интересно, вроде бы ничего сильно не поменялось по сравнению с вариантом tCWL=16 (он уже протестирован на 100%).
anta777 Какой смысл занижать tCWL, т.к. растут одни, но, конечно, понижаются и другие тайминги? Результат всё равно один и тот же, что и при не заниженном tCWL!?
Member
Статус: Не в сети Регистрация: 17.04.2015 Откуда: Нижний Новгород

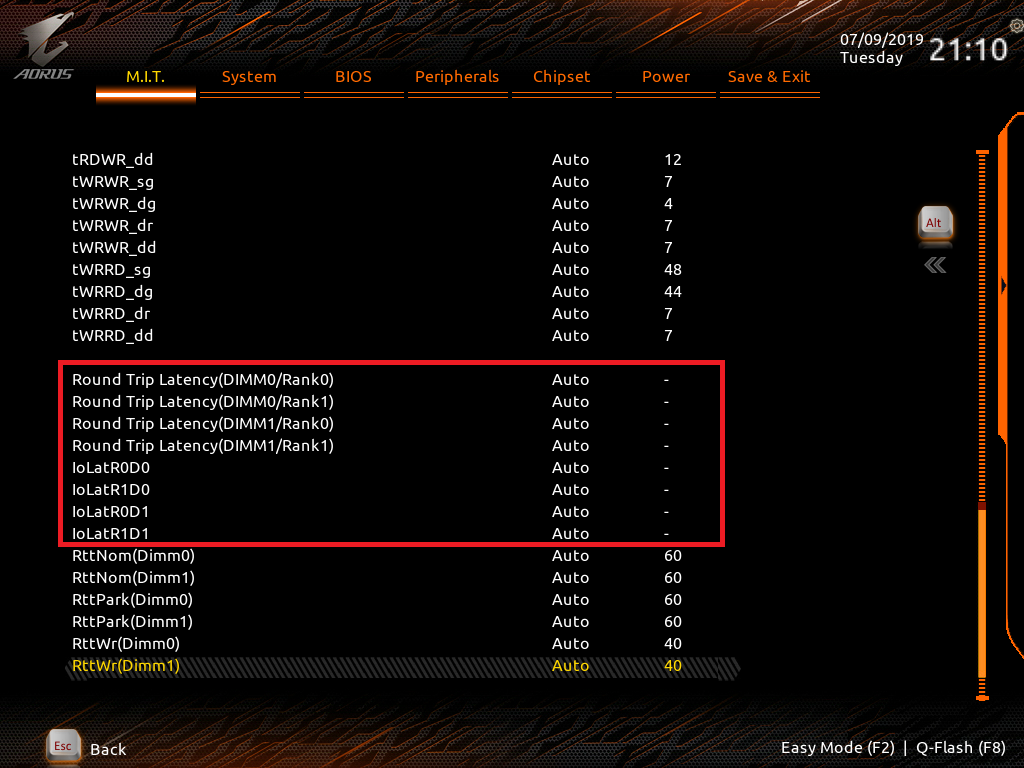

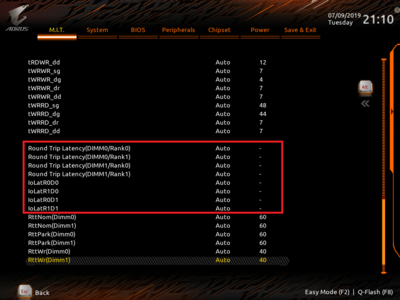

binarycraft у меня как выяснилось большая часть ошибок в Тестмем вылазила на Heavy конфиге при превышении температур памяти выше 57 градусов. Потом пришлось переподбирать заново, когда выяснил. Но у вас обдув наверное получше, за счет классического кулера. Просто советую на тестах оперативки всегда мониторить температуру, если есть возможность. Насчет Maximus Tweak, не нашел ничего похожего, но у Gigabyte с описанием функционала BIOS вообще проблемы. Есть некоторые пункты, которые мне совершенно непонятны и загадочны.
Member
Статус: Не в сети Регистрация: 13.05.2004 Откуда: Россия Фото: 38
MeDd У ASUS в BIOS тоже многие пункты мне неизвестны. А с обдувом модулей памяти у меня тоже не очень, т.к. корпусный вентилятор 120 мм., дует как раз в DIMM.2 модуль, он достаточно высокий, выше модулей памяти (это модуль расширения для 2-ух накопителей М.2 с радиаторами на них, но они отъедают 8 линий PCI-E от первого слота PCI-E X16, в который обычно устанавливается видеокарта, т.е. он превращается в PCI-E X8, но это, в принципе, мизерно отражается на FPS в играх, около 1-2, если вообще отражается), стоит он параллельно модулям памяти и ближе к передней стенке корпуса, т.е. как раз на пути воздуха от корпусного вентилятора, до кучи и процессору немного не в кайф, вентилятор на кулере засасывает свежий воздух только верхней половиной, нижней половиной засасывает от модулей памяти.
Member
Статус: Не в сети Регистрация: 04.06.2017 Фото: 6

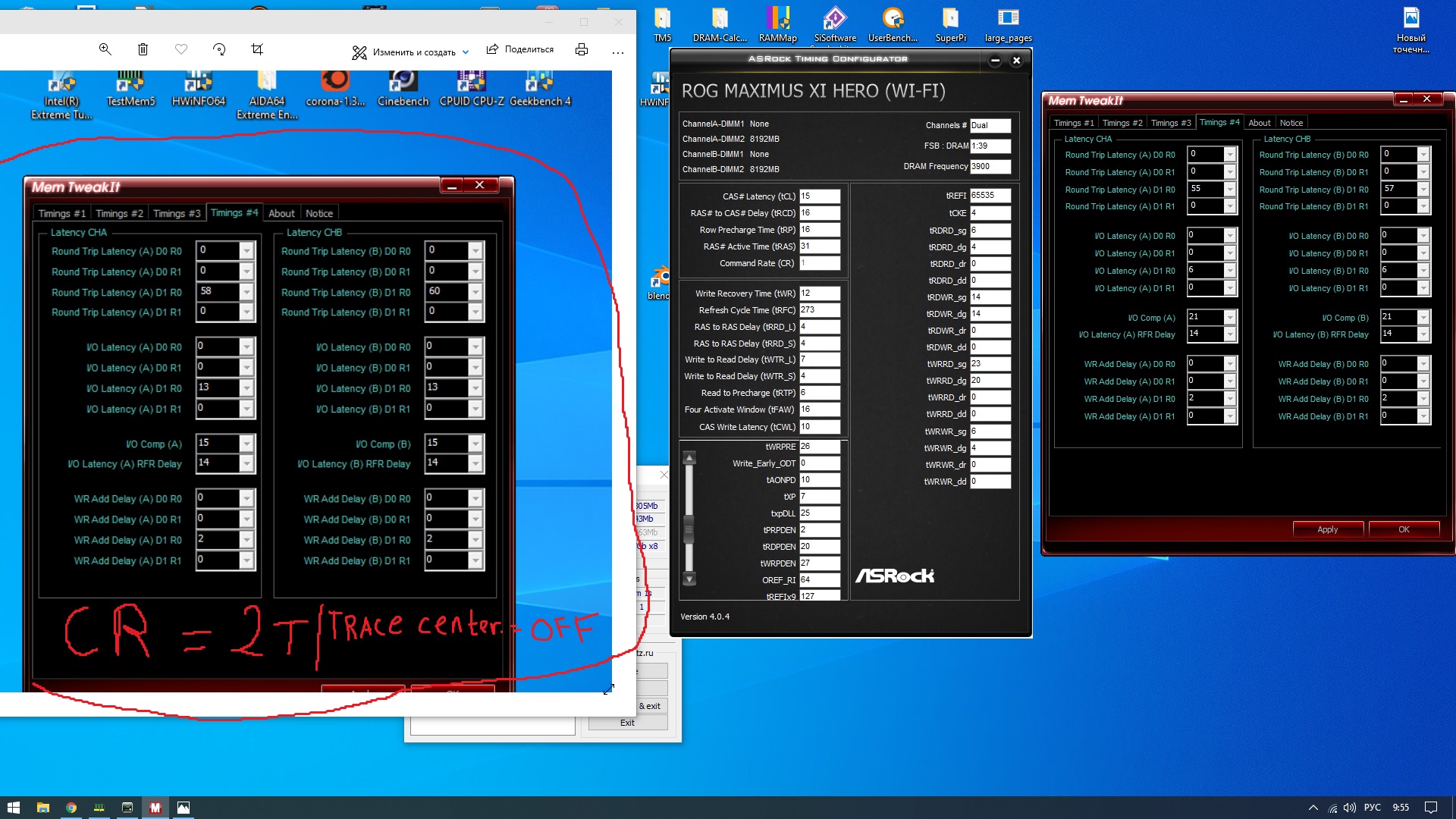

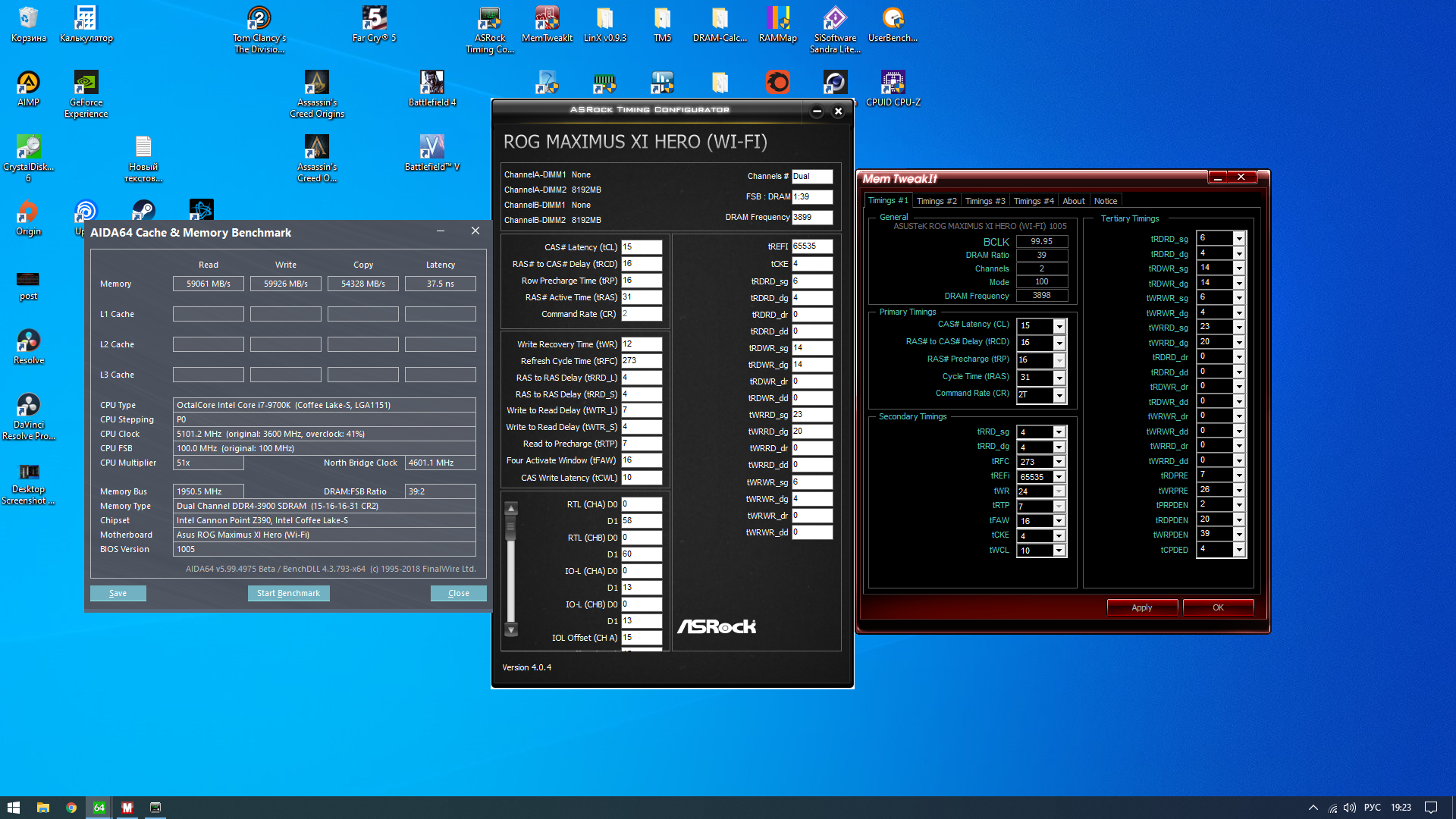

Я разобрался с Command Rate на асусе. Trace centerring несомненно необходим, за что спасибо Anta777, но не все так просто. Сначала я просто изменил Trace centerring->ENABLE и CR=1T, но ничего не произошло. Потом я подумал изменить режим Maximus Tweak с 1 на 2, и что-то произошло. Я увидел бесконечное быстрое перебирание посткодов. Вспомнил, что это признак неправильного RTL, и поставил RTL в авто. Успех: плата натренировала мне RTL на 3T меньше,чем было, при этом запустившись в CR=1Т. После этого я попытался отключить Trace centerring->disable, но получил bsod на рабстоле, что подтвердило необходимость включения этой функции, и что дело было не только в конченном Maximus Tweak=Mode 1 и RTL.
В итоге надо делать так: 1) ставим Command Rate= 1T 1) ставим Maximus Tweak= Mode2 1) ставим Trace centerring= enable 1) Ставим весь блок RTL в авто 2) запускаемся и тестируем.
