  Igor-Igor
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 18.05.2005
Откуда: Moscow
Фото: 9
Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно

ПРО НАСТРОЙКУ SLOPE И СОПРОТИВЛЕНИЙ!
https://www.overclock.net/threads/the-importance-of-skew-control-for-memory-overclocking.1774358/
https://forums.overclockers.ru/viewtopic.php?p=17385457#p17385457

МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов

ССЫЛКИ на другие ресурсы
https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4%20OC%20Guide.md
https://www.hardwareluxx.de/community/threads/intel-ram-oc-thread-guides-und-tipps.1230518/
https://www.overclock.net/threads/official-intel-ddr4-24-7-memory-stability-thread.1569364/
https://www.systemverilog.io/

Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.

Руководство по разгону памяти для начинающих блондинок
https://docs.google.com/document/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/edit?usp=sharing
https://docs.google.com/document/u/0/d/1QacU405kVV10-qBdrqQKOY0v-FKlBFpLcEDn0QpriSE/mobilebasic на русском
Мобильная версия
https://docs.google.com/document/u/0/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/mobilebasic

Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.


Реклама

Партнер
  NickDiaz

Member
Статус: Не в сети
Регистрация: 26.03.2013
Откуда: Москва
Фото: 1
Переделал с cl16 на cl14
V 1.45 (в HWi до 1.467) без ошибок. На 1.43 в разных бенчах без глюков, а extreme тест с кучей ошибок.
SA 1.3 (HWi 1.320-1.332). На cl16 (при VDram 1.4) показывал 1.344, с чем такое связано?
RTL при любом вольтаже вплоть до 1.5 тренируется одинаково, какие цифры даст после первого ребута, такие и остаются. Я не понимаю, как их на Гиге ловить.
Что править из очевидного?
#77

Добавлено спустя 1 минуту 30 секунд:
Да, температура на памяти выше 46-47 в extreme не поднималась

_________________
11900kf | RTX 3080Ti xTrio | z590 Aorus Master | 32Gb DDR4 GTZN | 990 Pro | FD ION+ 860P | EKWB CR360| LG 34GN850 |

  AnPriz

Member
Статус: Не в сети
Регистрация: 08.09.2019
Фото: 130
NickDiaz писал(а):
Я не понимаю, как их на Гиге ловить.

X.M.P можно со второго профиля на max. частоте запустить . Найти частоту макс. на X.M.P далее его откл. и выставить найденную частоту , напр. на dram., DRAM Training Voltage по напр. dram , Memory Boot Mode- откл. , Memory Enhancement Settings - Normal , Fast Boot-откл. Для тренировки памяти должны быть Memory Boot Mode- откл. и Fast Boot-откл. , DRAM Training Voltage по напр. dram обязательно должно быть . Всё остальное в авто и запуститься . Если всё удачно перейти к вторичным , первый признак без теста что неверные тайминги asrock timing configurator показывает другие вторичные тайминги . Самый подробный гайд для гиги даже с настройкой IO-L - (Kingston HyperX Predator DDR4 2666 ddr4 CJR . Разгон озу до 4000 и тайминги инструкция |Дакар) разгон на ютубе .

_________________
I7-14700K , Z790 Master X , RTX 5080 GameRock OC , Arctic Cooling Liquid Freezer II - 420 A-RGB .

  Gemer

Member
Статус: Не в сети
Регистрация: 15.09.2018
NickDiaz писал(а):
Переделал с cl16 на cl14
V 1.45 (в HWi до 1.467) без ошибок. На 1.43 в разных бенчах без глюков, а extreme тест с кучей ошибок.
SA 1.3 (HWi 1.320-1.332). На cl16 (при VDram 1.4) показывал 1.344, с чем такое связано?
RTL при любом вольтаже вплоть до 1.5 тренируется одинаково, какие цифры даст после первого ребута, такие и остаются. Я не понимаю, как их на Гиге ловить.
Что править из очевидного?
#77

Добавлено спустя 1 минуту 30 секунд:
Да, температура на памяти выше 46-47 в extreme не поднималась

Попробуйте тайминги чуть чуть ослабить к примеру я вот так когда то ставил и все тесты проходит без проблем, tras можно и 34 поставить

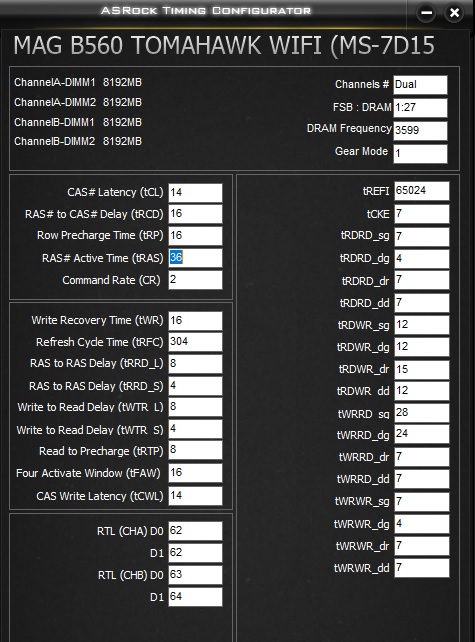

Asrock Timing Configurator
Вложение:
Безымянный.jpg [ 116.46 КБ | Просмотров: 1142 ]
а если еще чутка по шине погнать то также все тесты проходит и получаем в аиде вот такой результат

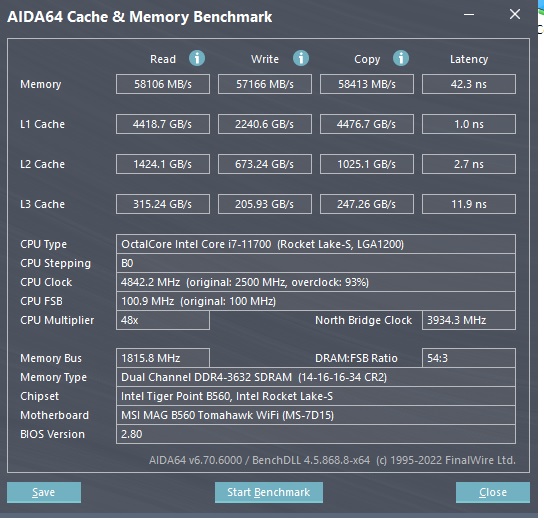

AIDA64
Вложение:
AIDA64-0.jpg [ 90.58 КБ | Просмотров: 1142 ]

Вольтаж на SA 1.25 на IO2 1.2 на память 1.39

_________________
Intel Core i7-11700
Msi mag b560 tomahawk wifi
GeForce RTX 4070 Ti
Patriot Viper 4 Steel 32GB RAM (3600/cl16/1.39V)

  NickDiaz

Member
Статус: Не в сети
Регистрация: 26.03.2013
Откуда: Москва
Фото: 1
AnPriz писал(а):
Самый подробный гайд для гиги даже с настройкой IO-L - (|Дакар) разгон на ютубе .


X.M.P можно со второго профиля - на этой памяти 1 профиль 3600cl16@1.35
DRAM Training Voltage по напр. dram
Memory Boot Mode- откл
Memory Enhancement Settings - Normal
Всё так.

Fast Boot-откл - если имеется в виду настройка из вкладки Boot, то да, там Disable Link по дефолту.
Видео посмотрю, спасибо.

Добавлено спустя 14 минут 21 секунду:
Gemer
Цитата:
Попробуйте тайминги чуть чуть ослабить

Это может как-то на тренировку RTL повлиять?

_________________
11900kf | RTX 3080Ti xTrio | z590 Aorus Master | 32Gb DDR4 GTZN | 990 Pro | FD ION+ 860P | EKWB CR360| LG 34GN850 |

  rvspost

Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
NickDiaz писал(а):
Переделал с cl16 на cl14
V 1.45 (в HWi до 1.467) без ошибок. На 1.43 в разных бенчах без глюков, а extreme тест с кучей ошибок.
Всё нормально, бидоны так и работают (да и большинство других чипов: чем выше напряжение, тем ниже можно поставить tCL). Не вижу проблем с напряжением 1,45в. Но недостаточно менять только tCL.
Буквально можно пройтись по: tCL=tCWL=tWR=14,
tRTP=tWR/2=7, tWTRL=tRTP=7,
tRAS=tRCD+tRTP+12=33,
tWRRD_sg = 6+ tWTRL+tCWL=27,
tWRRD_dg = 6+ tWTRS+tCWL=23,
tWRPRE = 4 + tCWL + tWR = 32,
tWRPDEN =4 + tCWL + tWR = 32,
tRDPRE = tRTP = 7
tRDWR_xx до 10 не получается опустить?

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R, 2x SSD M.2 NVME 1Tb PCI-E 4.0 x4

  NickDiaz

Member
Статус: Не в сети
Регистрация: 26.03.2013
Откуда: Москва
Фото: 1
rvspost
Не, проблемы с 1.45 тоже не испытываю. Про 1.43 написал, как про рубеж с ошибками.
Просто разницы как-то с 16/16/16@1.4 нет, при тех же вторичках.
Остальное попробую, спасибо.

Добавлено спустя 2 часа 39 минут 30 секунд:
AnPriz
Цитата:
Самый подробный гайд для гиги даже с настройкой IO-L - (|Дакар) разгон на ютубе .

Без обид, но это самый пустой гайд) Парень просто показал, что в биосе можно менять циферки. Что/зачем/куда станет только непонятней. По Гигабайту там информации вообще 0.

_________________
11900kf | RTX 3080Ti xTrio | z590 Aorus Master | 32Gb DDR4 GTZN | 990 Pro | FD ION+ 860P | EKWB CR360| LG 34GN850 |

Последний раз редактировалось NickDiaz 21.09.2023 11:49, всего редактировалось 1 раз.

  Винни-Пух

Member
Предупреждение
Статус: В сети
Регистрация: 24.04.2007
Откуда: и куда?
Фото: 7
CHiCHo писал(а):
Дальше поглядим...

Чёт дальше моё никто не хочет глядеть)
Igor-Igor писал(а):
МЕГАпост про RTL и настройку

odvolk10 писал(а):
А вот и подъехал "небольшой текст". Жду комментариев.
RTL

В общем каждый раз тренируется по-разному. Бывает 13-6, бывает 6-13. И все значения что между этими диапазонами. Если завысить напряжения, по советам из шапки, то может натренироваться на 6-6 61-61.
Непонятно почему на асус з390/490 можно поставить 6-7, а на других нельзя.
А ещё непонятно что из чего вычитать, когда выходит 7-6 61-62. Прибавлять или вычитать единицу?
А ещё непонятно как вычитать на двурангах. Оно выдаёт 7-6/6-7 62-61/61-62. Они должны быть зеркальными?

В общем, пример в МЕГАпосте приведён самый лёгкий. А по другим вариантам инфы нет. Прям как в школе. От чего он МЕГА не понял. Обычный.

А ещё интересно, если выключаю reBAR в биосе, то прохожу спокойно tm5 экстрим. А если включаю, то ошибки.

А ещё на заводском XMP-профиле 3200-14 в бенче форза5 138 фпс. А на 4000-16 129 фпс. А с включённым reBARом 134фпс.
Но ЦП-симуляция прям хорошо выстреливает: 200-230фпс против 240-280фпс. А с включением reBARа снижается до 230-260фпс. Результат отрицательный, но выстреливает.
Наверное это из-за RTL неправильных. R24 тоже минус 1000 баллов показывает. Но с результатов 7-6 что на скрине в прошлом посте было всё ок 12500, как в аптеке. А в форзе5 без разницы. Ни с "правильными" ни с неправильными недотягивает до стока.

Добавлено спустя 5 минут 16 секунд:
Что там по ODT на 4000-16? Я прошлый раз 3600-14 только через ODT методом подбора и завёл. 80-48-40. По одному RTL так никто и не подсказал.

Добавлено спустя 1 час 14 минут 1 секунду:
Забавно, я первый в этой теме написал о reBAR.

_________________
13700К/Z790/32GB/990 PRO/RTX 4080/G6/7XL/AG271QG 165Hz G-sync

  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
Винни-Пух писал(а):
Ни с "правильными" ни с неправильными недотягивает до стока.
а что там и там по остальным таймингам то - сток vs твои 4000? а так, настрой 3800 СR1 и норм
NickDiaz писал(а):
Облазил уже весь биос
чтот в этом GIGABYTE LGA1700 на Intel Z690 (Alder Lake-S) #17859902 духе
до кучи DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #18016580
Винни-Пух писал(а):
Не потянет cr1
c чего эт не потянет
Винни-Пух писал(а):
Половина заводского, половина авто. Ничего выдающегося там нет
есть раз у тя больше выдаёт, вот и гляди что, может нули твои такое дают


Последний раз редактировалось BOBKOC 21.09.2023 4:42, всего редактировалось 1 раз.

  Винни-Пух

Member
Предупреждение
Статус: В сети
Регистрация: 24.04.2007
Откуда: и куда?
Фото: 7
BOBKOC писал(а):
а что там и там по остальным таймингам то - сток vs твои 4000?

Ну сток это из XMP 3200-14-14-34 и всё что оно там ставит. Половина заводского, половина авто. Ничего выдающегося там нет.
4000-16 вот
#77

Тоже "стандартное", но уже по калькулятору Anta777. Весьма не плохо я считаю. Вчера на таком прокрутило 1 час/круг ТМ5 экстрим. Но reBAR был выключен. Сегодня я включил reBAR, не крутит.
А вот форза5 ради интереса.

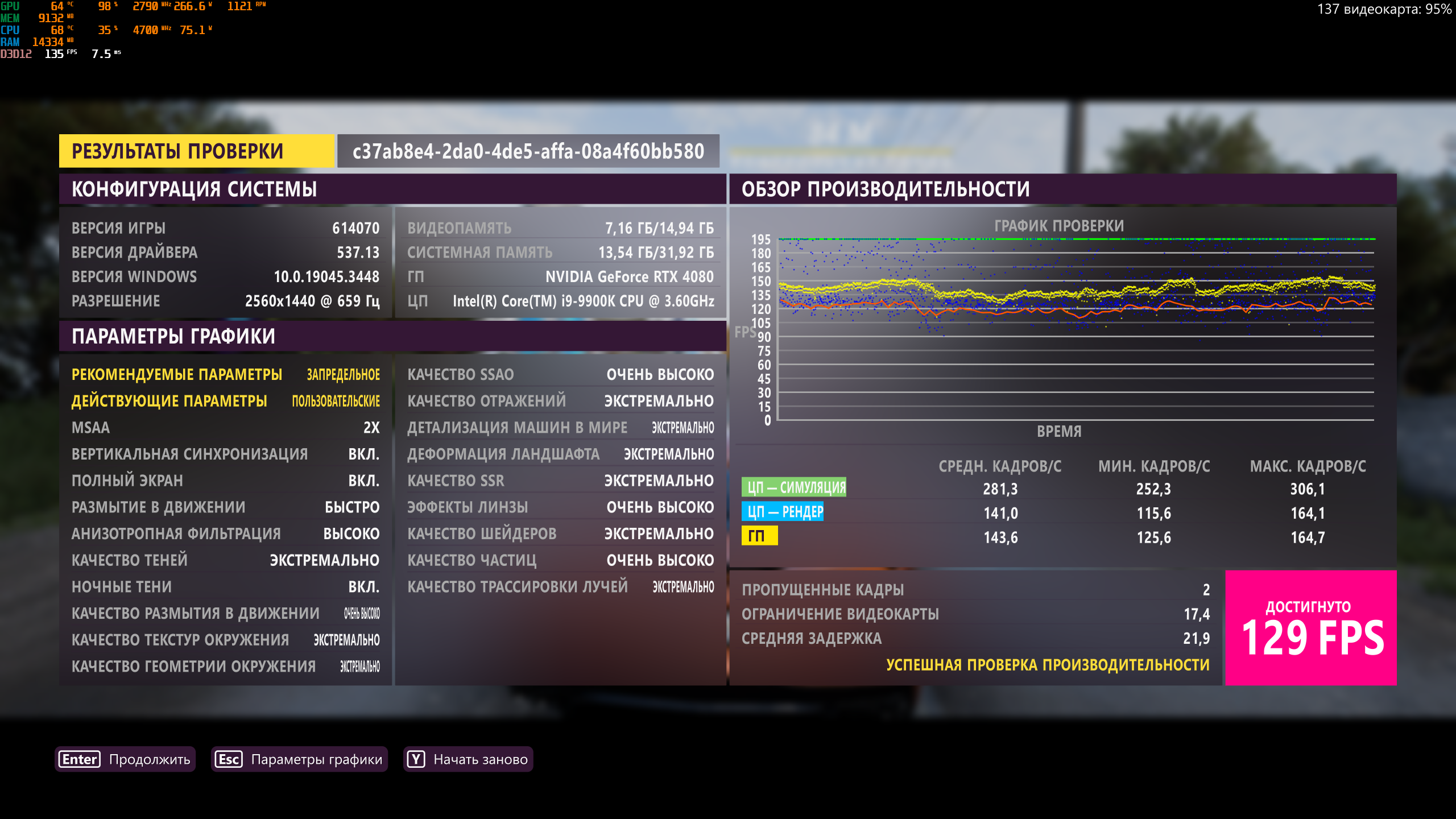

XMPшные 3200-14-14-34
Вложение:
Forza Horizon 5 Screenshot 2023.09.13 - 23.24.29.15.png
Forza Horizon 5 Screenshot 2023.09.13 - 23.24.29.15.png [ 909.69 КБ | Просмотров: 948 ]

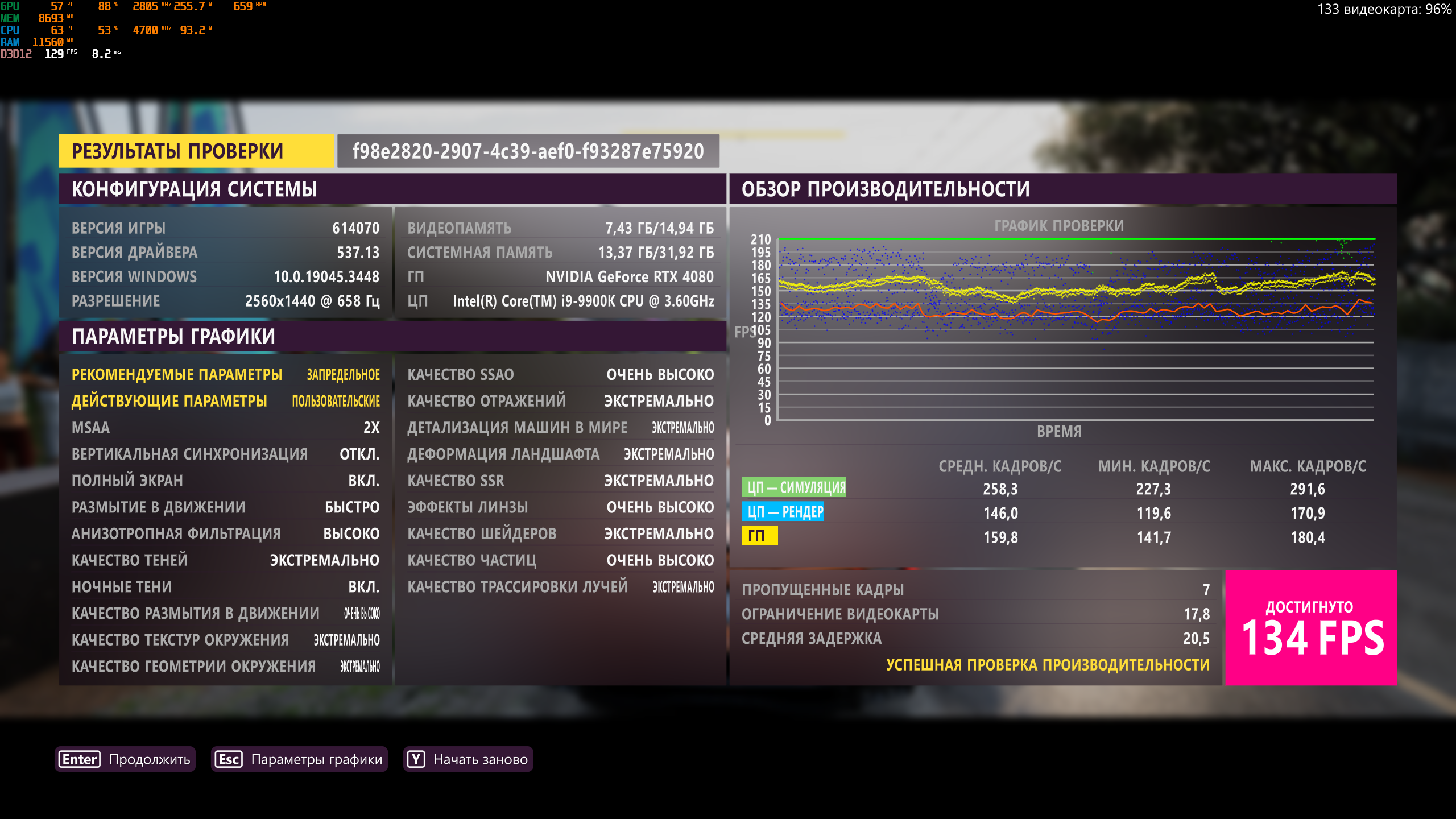

4000-16 без reBAR
Вложение:
Forza Horizon 5 Screenshot 2023.09.20 - 03.33.34.97.png
Forza Horizon 5 Screenshot 2023.09.20 - 03.33.34.97.png [ 1.31 МБ | Просмотров: 948 ]

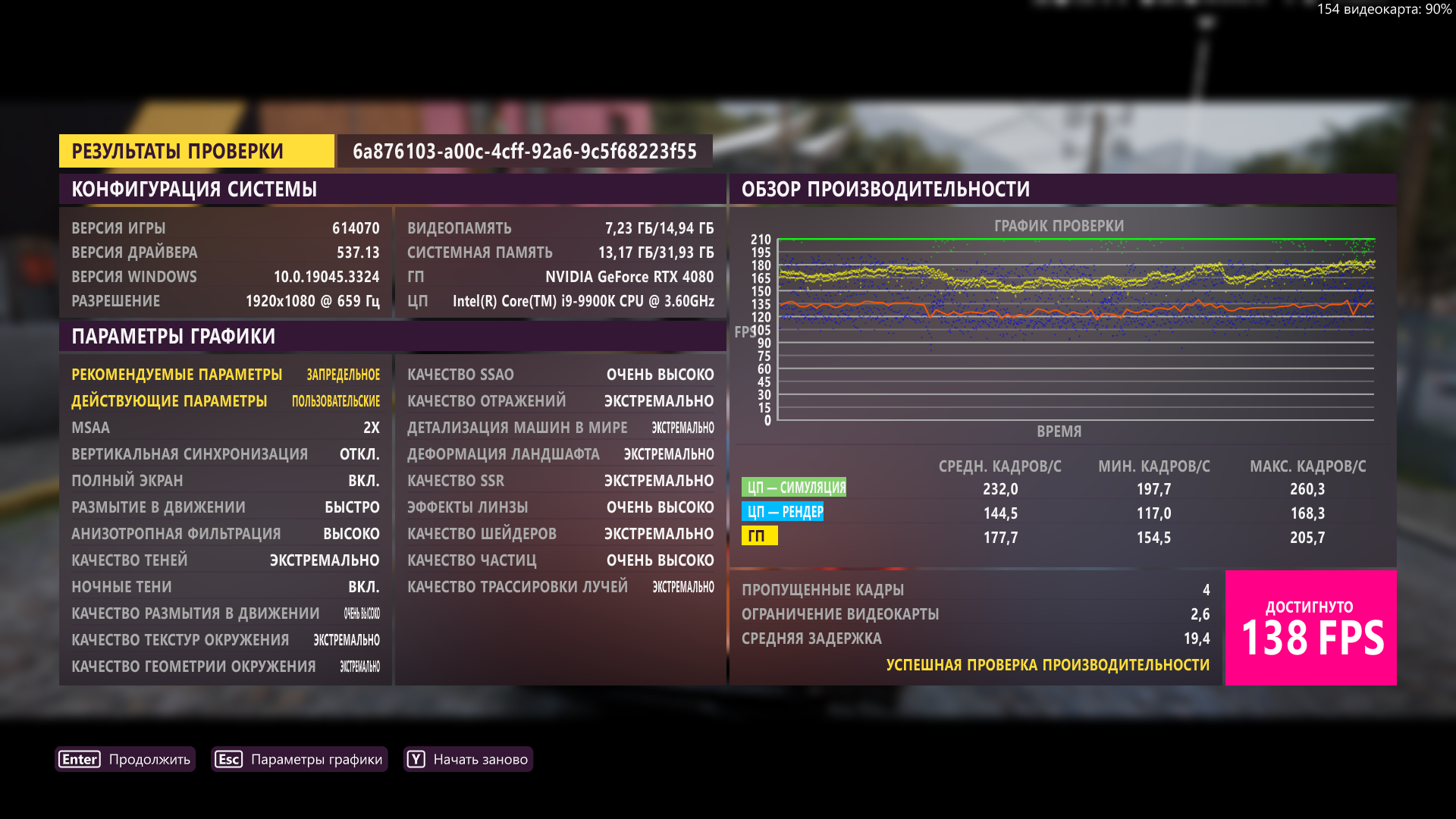

4000-16 с reBAR
Вложение:
Forza Horizon 5 Screenshot 2023.09.20 - 03.53.19.11.png
Forza Horizon 5 Screenshot 2023.09.20 - 03.53.19.11.png [ 1.37 МБ | Просмотров: 948 ]


Так и не понял смысла тренинга RTL. Тем более с завышением напряжений. Ну оттренировалась она у меня на 6-6 61-61 при 1,5/1,3/1,3. Дальше что? Я снижаю до 1,45/1,25/1,25 и получаю ошибки в тесте. Что я только что сделал? Потратил время. Если материнка может, она сама без тренинга всё прекрасно выставляет.

Винни-Пух писал(а):
Что там по ODT на 4000-16?

Попробовал ODT. Как в прошлый раз на 3600-14 пошло при 80-48-40. На 4000-16 отлично зашло 80-48-0. Крутило 50 минут ТМ5 экстрим. Я даже успел обрадоваться. Но на 55 минуте ошибка.
BOBKOC писал(а):
настрой 3800 СR1 и норм

Не потянет cr1. Да и 4000 красивей цифра.

Добавлено спустя 1 час 20 минут 29 секунд:
BOBKOC писал(а):
есть раз у тя больше выдаёт, вот и гляди что, может нули твои такое дают

Сейчас перепрогнал на XMP 3200-14, показывает 129.
Единственное различие это версия виндовс другая. Может что-то она там скачала, что фпсик вот так провалился :?:

_________________
13700К/Z790/32GB/990 PRO/RTX 4080/G6/7XL/AG271QG 165Hz G-sync

  Ramforce

Member
Статус: Не в сети
Регистрация: 22.03.2019
Фото: 15
BOBKOC писал(а):
А ещё на заводском XMP-профиле 3200-14 в бенче форза5 138 фпс. А на 4000-16 129 фпс. А с включённым reBARом 134фпс.

Винни-Пух писал(а):
А вот форза5 ради интереса.

На 1-м скрине 1080, на остальных 1440
  rvspost

Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
Ramforce писал(а):
На 1-м скрине 1080, на остальных 1440
У этого чепушилы на втором скрине еще и вертикалка включена = макс фпс тупо 165.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R, 2x SSD M.2 NVME 1Tb PCI-E 4.0 x4

  NickDiaz

Member
Статус: Не в сети
Регистрация: 26.03.2013
Откуда: Москва
Фото: 1
BOBKOC писал(а):
чтот в этом GIGABYTE LGA1700 на Intel Z690 (Alder Lake-S) #17859902 духе
до кучи DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #18016580
Konoval : Для входа нужно зайти в биос, settings, alt+f ,в поиске вбить vm , зайти в пункт VMD setup menu, еще раз нажать enter,( чтобы открыть пункт vmd setup menu), и нажать esc, вы в «скрытых» настройках

Спасибо! Надеюсь на Z590 так же и можно добраться до Round trip latency и PDM.

rvspost С этими правками тоже заводится, спасибо. Но разницу тут уже походу не увидеть, без нормальных RTL? Времени пока не было бенчи гонять
#77

_________________
11900kf | RTX 3080Ti xTrio | z590 Aorus Master | 32Gb DDR4 GTZN | 990 Pro | FD ION+ 860P | EKWB CR360| LG 34GN850 |

  rvspost

Member
Статус: Не в сети
Регистрация: 21.08.2021
Фото: 0
NickDiaz писал(а):
Но разницу тут уже походу не увидеть
Разницу увидеть можно, но по сравнению с предыдущим скрином вы зачем-то снизили TREFI. Это влияет на пропускную способность и латентность.

_________________
i7-12700KF, MSI MAG B660M MORTAR MAX WIFI DDR4, GALAX 3080Ti Metaltop
2x16GB Crucial Ballistix BL16G30C15U4R, 2x SSD M.2 NVME 1Tb PCI-E 4.0 x4

  NickDiaz

Member
Статус: Не в сети
Регистрация: 26.03.2013
Откуда: Москва
Фото: 1
rvspost писал(а):
по сравнению с предыдущим скрином вы зачем-то снизили TREFI. Это влияет на пропускную способность и латентность.

Напрягло вот это предостережение в известной всем инструкции на github
Цитата:
It's typically not good to increase tREFI too much as ambient temperature changes (e.g., winter to summer) can be enough to cause instability.
Keep in mind that running max tREFI can corrupt files, so tread with caution.

_________________
11900kf | RTX 3080Ti xTrio | z590 Aorus Master | 32Gb DDR4 GTZN | 990 Pro | FD ION+ 860P | EKWB CR360| LG 34GN850 |

Последний раз редактировалось NickDiaz 21.09.2023 14:17, всего редактировалось 1 раз.

  Винни-Пух

Member
Предупреждение
Статус: В сети
Регистрация: 24.04.2007
Откуда: и куда?
Фото: 7
Ramforce писал(а):
На 1-м скрине 1080, на остальных 1440

Упс, мой косяк. Зарапортовался(
rvspost писал(а):
У этого чепушилы на втором скрине еще и вертикалка включена = макс фпс тупо 165.

Сам ты почтальон кривожопый! :-x Я третью ночь сижу, ковыряю ваши несчастные ртли методом научного тыка. Вопрос ещё когда задал, должны быть они зеркальными на двурангах или нет? Молчок. В экселе анта777 по ним ни одной формулы, просто от руки цифры введены. Как в прошлый раз с 3600 ковыряюсь через одт. 80-48-0 нормально заходит. Но на 55 минуте всё равно ошибка. Подсказал бы по делу чё-нибудь лучше, а не комментарии по сл+рсд+2 раздавал.

_________________
13700К/Z790/32GB/990 PRO/RTX 4080/G6/7XL/AG271QG 165Hz G-sync

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
1.RTL пользователям с нулевым уровнем знаний нечего пытаться настраивать.
2.Продвинутые пользователи RTL настраивают в самом конце при железной стабильности таймингов.
3.Сопротивления с кондачка не выставляются, их оптимальные нужно долго искать.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Винни-Пух

Member
Предупреждение
Статус: В сети
Регистрация: 24.04.2007
Откуда: и куда?
Фото: 7
anta777 писал(а):
2.Продвинутые пользователи RTL настраивают в самом конце при железной стабильности таймингов.

DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #17071751
Цитата:
И последнее, конкретное, ДЕЛАЙТЕ ПРАВИЛЬНУЮ ТРЕНИРОВКУ ДО НАСТРОЙКИ ТАЙМИНГОВ, так как с 8-8++ у вас может быть всё стабильно, а при правильной тренировке – нет

Одного читаешь одно, второго читаешь второе.
anta777 то есть всё что автоматом поставится по rtl в любом случае должно быть стабильно?
anta777 писал(а):
3.Сопротивления с кондачка не выставляются, их оптимальные нужно долго искать.

У меня прошлый раз на 3600 только с ними нормально и заработало. И ртли сами встали как надо и всё остальное.

_________________
13700К/Z790/32GB/990 PRO/RTX 4080/G6/7XL/AG271QG 165Hz G-sync

  CHiCHo

Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
anta777 писал(а):
пользователям с нулевым уровнем знаний

печально другое. Что у вендором матплат такие же нулевые знания, которые они используют для написания кривых биосов :D
В целом в шапке достаточно ссылок для расчета ртл

Добавлено спустя 18 минут 32 секунды:
Винни-Пух писал(а):
всё что автоматом поставится по rtl в любом случае должно быть стабильно?

нет. Биосописцы на 390-490 платах - рукожопатые.
Винни-Пух писал(а):
Но на 55 минуте всё равно ошибка.

WTR S я бы не ставил 3, сделал бы 4. И вообще WTR на ДДР4 запросто может вызывать ошибки. Иногда требует 12/8, 12/4 и не ниже.
Рефи/рфц как пара - еще один источник, в том числе ошибок на длинном отрезке. Банальный перегрев, и тут поднимать рфц, снижать рефи, или охлаждать память.
Пара RDRD/WRRD SQ могут НЕ ехать 7 на конкретной памяти. Точно так же, как и RDWR может на мочь в 12, а только 14, скажем. Профита от него супермало, а вот в играх может доставить вылеты даже или статтеры.
Другая причина - банальное недонапряжение. Судя по проблемам с теринровкой, надо помалеху повышать SA. Пока тренька не станет стабильно 6-7, 7-7. Вариант 7-6 как по мне не очень правильный. Дальняя плашка имхо должна раунд трип иметь бОльший, чем ближняя.
RAS можно пробовать +4 = 36, а не 34.
  xalexiv

Member
Статус: Не в сети
Регистрация: 27.04.2010
Откуда: Куба
Винни-Пух писал(а):
Я третью ночь сижу, ковыряю ваши несчастные ртли методом научного тыка.

Может поможет цитата из старого поста:
"Значения пар RTL и IOL в одном канале можно слегка корректировать, синхронно увеличив или уменьшив оба на 1.
Например, если в канале (SHA) RTL=63, IOL=7, а в канале (CHB) RTL=61, IOL=6, можно попробовать выровнять IOL-ы, сделав:
(SHA) RTL=62, IOL=6 (оба уменьшены на 1)
(CHB) RTL=61, IOL=6"

Аналогично можно выровнять RTL:
(SHA) RTL=63, IOL=7
(CHB) RTL=63, IOL=8 (оба увеличены на 2)
Но лучше сделать
(SHA) RTL=62, IOL=6
(CHB) RTL=62, IOL=7


Последний раз редактировалось xalexiv 21.09.2023 14:35, всего редактировалось 1 раз.

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Любой RTL , что выставлен платой, на стабильность не влияет.
Он только завышенный увеличит латентность.
Ошибок от неверного RTL при тестировании памяти не будет.
Ошибки связаны с другими факторами.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43696 • Страница 2094 из 2185 • <  1 ... 2091  2092  2093  2094  2095  2096  2097 ... 2185  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Jenekk22 и гости: 18

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
