Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS


Напряжения на процессоре при разгоне памяти






МЕГАпост про RTL и настройку






Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов









Программы для тестирования памяти

TRAS - формулу я взял из шапки. Судя по дате это крайняя инфа. Но я пробовал TRAS - 37, 39 разницы в задержках или скорости чтения не заметил, на уровне "погрешности"
tRRD_L - из таблицы "simplenov2020" (Авто 6 - "Лучшее" - 5 или 4)
про tRRD_S там ничего не было, оставил 4

tRAS можно выставлять и минимальным, так как в случае чего сработает предохранитель, встроенный джедек (tRTP).
А минимальный tRAS=tRCD+tRTP.
Просто тут в другом проблема.
Есть подозрение, что на интеле tRC биос высчитывает не от tRAS, поэтому от уменьшения tRAS выигрыша мы и не видим.

А оптимум tRAS в таком случае будет:
tRAS=tRC(что выставила плата и нам он неизвестен) - tRP


RRDL можно выставить и 8, так как реально он применяется очень редко, а стабильность его увеличение сильно добавляет

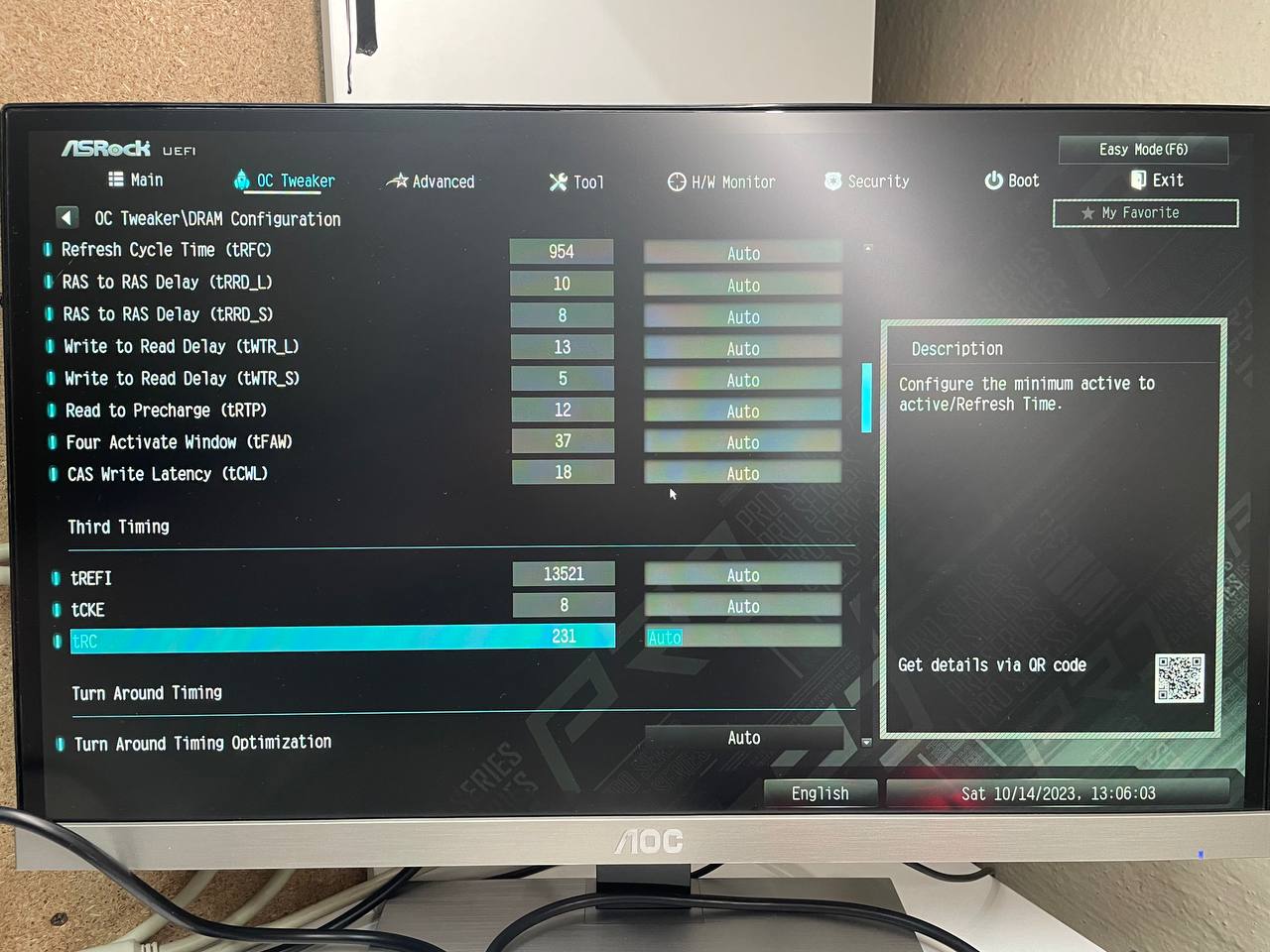

у меня на ASRock B660M pro rs, последкий биос 12.03, этот пункт есть в биосе, в настройках таймингов.
С полностью настроенными таймингами на GEAR2, авто значение было 64.

Если оно реально применяется, то вам нужно найти минимальный tRC, меняя вместе с ним и tRAS, при этом tRAS=tRC-tRP.

Всем привет! Хапнул материнку дёшево ROG Maximus XII Extreme. Проц 10700K. Память думал взять бидаи 2х16, 3200 14. Потом подумал на будущее лучше побольше объём взять, взял TRIDENT Z RGB (F4-4000C18D-64GTZR). Память hynix, какая непонятно. На наклейке на памяти s821c, тайфун говорит m/a. Думаю 3600 настроить, больше нафиг. tRFC 480 extreme anta проходит, 464 уже не грузится. tRFC на авто 990 материнка ставит. На предыдущей матери asus prime z490-a проверял по одной планке минимальное напряжение, на котором память запускается. На 3600, остальное в авто обе планки по одной на 1.2 dram запускались. Одна планка на 2 шага вниз от 1.2 зависла, другая на 3 шага вниз зависла. Тайминги по таблице от anta777 настроил, нормально ли там всё? Скрины прикладываю. XMP профиль применял посмотреть что там за напряжения выставит, sa 1.6 а io 1.3 с чем то. Нафиг надо на таких напругах.





ppd 0
tXP 4

Приветствую! Поделюсь результатом настройки Team Group TTCED432G3200HC14BDC01 (3200 МГц, CL14).


Кому интересно, вот видео где я сравниваю DDR4 и DDR5 в PUBG на разных частотах, в том числе с настроенными таймингами.

Привет, такие вопросики. Как вообще меняется разгон при 4-х планках? Кроме dr-dd ничего? В наличии 4 планки микрон-е. две старые crucial 3200 cl16-18 и две новые a-data 3200cl16-20. Проц i5 11400, материнка msi mag b560m mortar, использовались на gear2 4533 cl18-23 Сейчас планки 4, добавились 2 а-дата. С ними уже 4533 не запустилось, вернулся к gear1 3600, старые на 3600 работали с таймингами 14-19, на 4 планки так не прокатило взяли 16-20. Текущий итог:

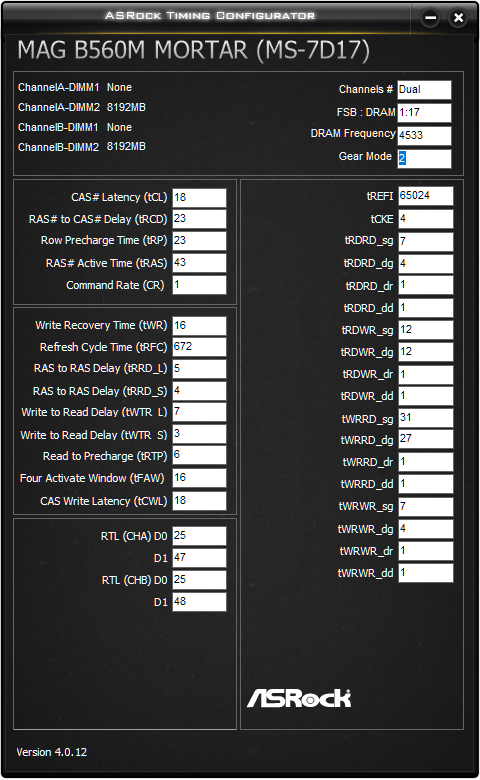

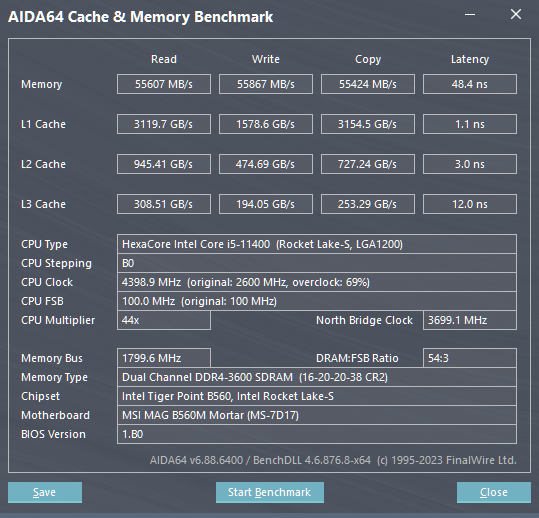

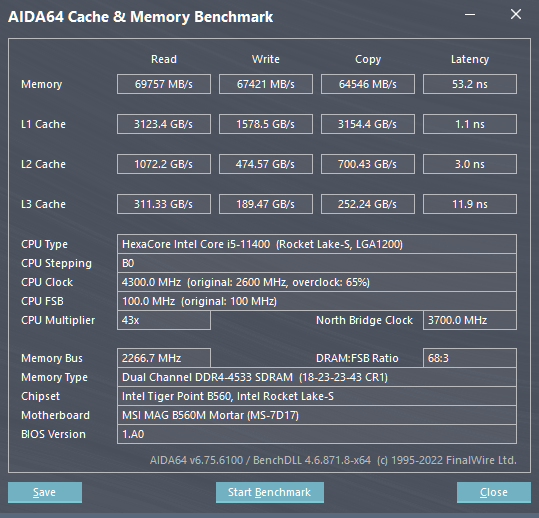

Вольтаж:
Vdram=1.44
Vccio2=1.35
Vccsa=1.2
Не знаю много или мало для микрон-е.
Что можно потрогать в таймингах чтобы было лучше?

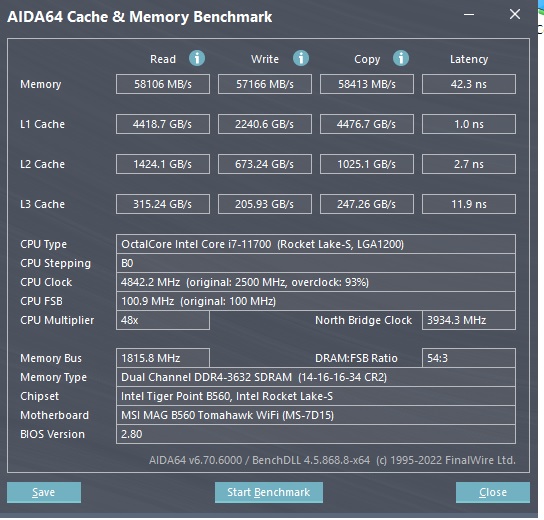

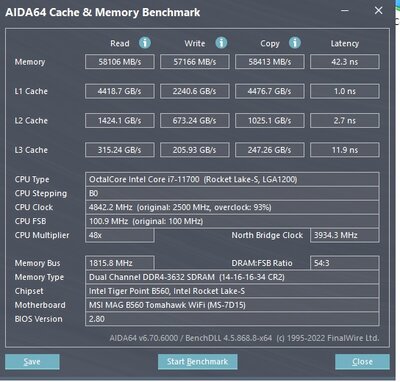

Видимо все зависит от чипов памяти, например у меня вообще никак не поменялся, что две, что четыре плашки на B-die, тайминги теже, чутка лишь напруги добавлял на память и все.

Коллеги в чем может быть проблема?

с некоторых пор комп перестал выходить из сна вкл, но темный экран. помогало зажать питание и перегрузится. но со вчерашнего дня это самое помогало перестало помогать. комп выключается, а при включении 3 долгих гудка. ошибка памяти. решает только сброс биоса и загрузка профиля разгона. и все по кругу. что могло произойти? все работало 3 года нормально.

Всем привет.
Подскажите как можно снизить относительно высокую задержку?

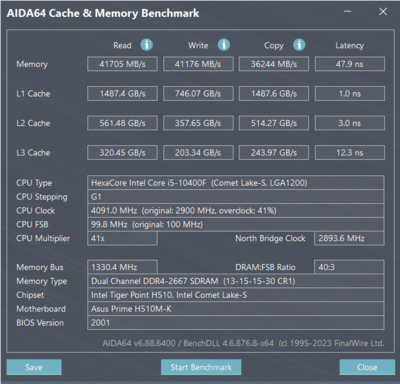

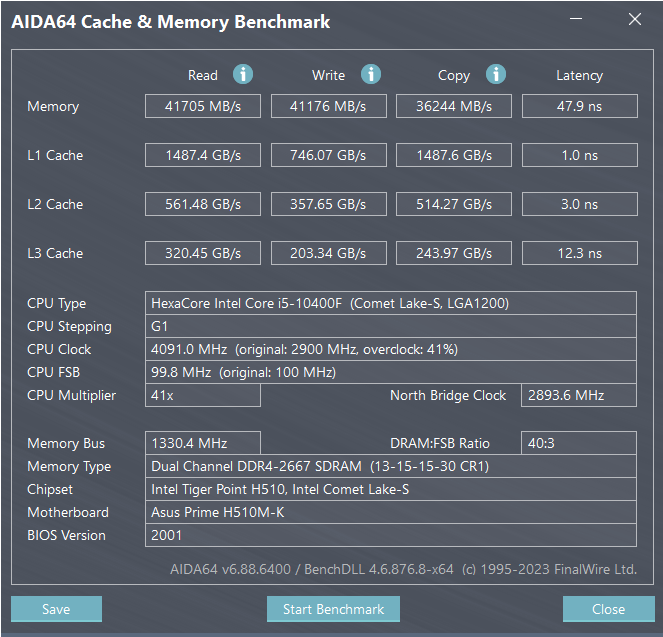

Предыстория. Есть плата Asrock H510m-ITX, в ней стоял процессор i5 -10400f и с этой памятью, с чуть заниженными первичками, выдавало около 40000 скорости и 49 задержку. Сейчас поставил i5 -11500 (частота соответственно максимальная выросла до 2933), также скинул по единичке с первичек и получил скорости около 43000 но задержка минимум 60.. Полез читать. Сделал по табличке ant777, вольтаж 1.25 В. Ещё дополнительно скинул по единичке с первичек, всё работает без сбоев. Есть ли шанс уложится в задержку 50? Я как бы не оверклокер, супер значений не нужно, но вот цифра глаз мозолит))
#77
не разобрался со вставкой изображений https://disk.yandex.ru/i/ZWQ3ZfQVmZWkRA

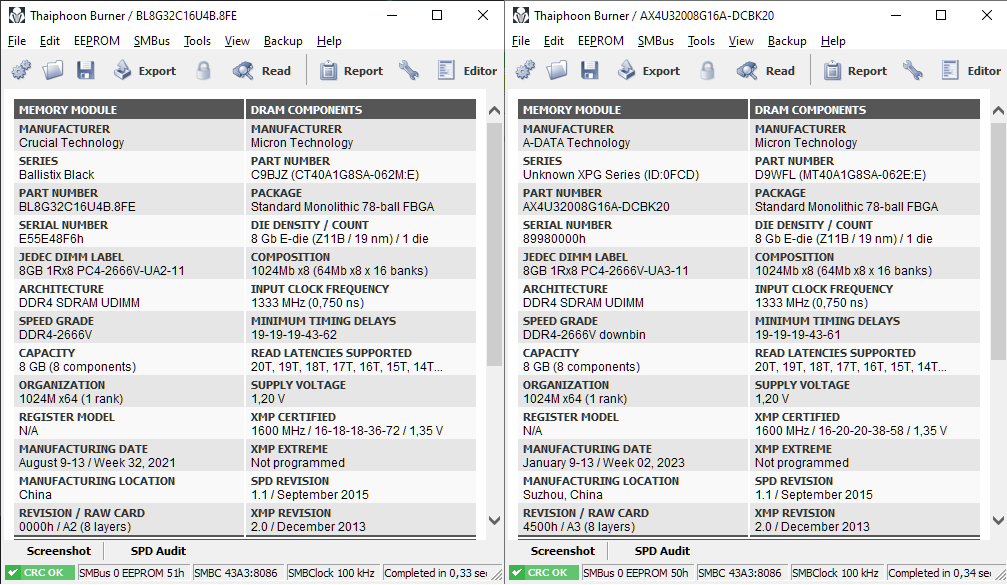

подскажите можно ли снизить тайминги на Crucial Ballistix комплект по 8 две штуки? частота 2666 выше не поддерживает проц.. напряжение выставил 1.35 , по стоку 16-18-18-38 2т ... щас 15-17-17-38 1т

нельзя,сгорит нафиГГГГГГГГ

Добавлено спустя 1 минуту 8 секунд:
а если серьезно,то ты уже снизил и зачем то спрашиваешь

У меня r-die cl13-1T на 1.3v. С настроенными вторичками, третичками, rtl блоком.можешь попробовать, но сначала только первички. Остальное придется в индивидуальном порядке подгонять.

zrain i5 -11500 (частота соответственно максимальная выросла до 2933) c чего вы взяли, что 2933- это максимальная? Максимальная частота памяти (JEDEC / без разгона) 3200 МГц по спецификации! У вас по XMP 16-18-18-36 так и настраивайте по таблице из шапки. Проблемы могут быть с чипами Нанья. Попробуйте запустить XMP профиль пройдите тест, потом выключите XMP и настраивайте вручную по таблице, не забудьте Gear Mode 1 надо ставить!

Добавлено спустя 4 минуты 36 секунд:
Ligas У меня на Баликах 2 по 8 шли тайминги 12-14-14-30(28) напряжение на память 1,35В, но у меня мать от Гиги была Z490. На вашей не могу быть уверен что так пойдёт, надо пробывать!

Всё уснуть не могу : сложно определиться с twtr_s =4 или 5?
Вроде на 4 всё хорошо работает (экстрим проходит), но часто вижу как на 3600+ ставят 5.
С другой стороны встречаю информацию что twtr_l - twtr_s =>4, да и в гайдах везде советуют 4.
Что правильно поставить чтоб легче спалось?

Также есть вопрос по БИОС Асрока : там у третичек есть два раздела - TAT Training Value и TAT Runtime Value
Их надо оба заполнять одинаковыми значениями или первый, с тренировочными значениями, можно пропустить?

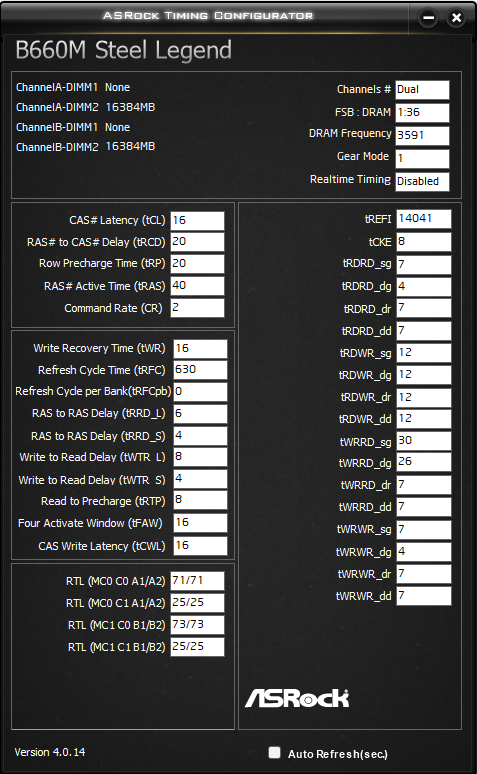

13400, двуранги балистиксы 2х16гб 3200@3600cl16, Asrock b660m steel legend

Так оставлять и заняться tRFC и трефи.

Мой мини гайд по разгону DDR4 под платой TUF GAMING Z690-PLUS D4.

Всем привет, хочу поделиться своим опытом по разгону оперативной памяти на моей Asus Z609 Plus D4.
В целом указанная информация есть в шапке, однако не всё что там есть подтвердилось на практике, приступим.

Для начала нужно обзавестись базовым набором программ для тестирования и диагностики. Для удобного просмотра таймингов я буду использовать утилиту Asrock Timing Configurator. https://disk.yandex.ru/d/EqBDleNquMUE4g
Хочу сразу отметить, что у этой программы много версий и принцип чем новее, тем лучше тут не работает. Каждая версия предназначена для определённого поколения процессоров и пусть вас не вводит в заблуждение название чипсетов, на самом деле важен именно процессор, а не чипсет. Так для 13 поколения Raptor Lake нужна версия 4.0.14. Если же пойти по шапке - у меня плата Z690, получается нужна версия 4.0.12. Ставим, открываем и получаем ошибку, потому что важен процессор, а не чипсет.
В свою очередь не лишним будет скачать Aida64 чтобы проверять скорости ну или можно использовать MBmlc. По идее он более честный и конечно-же бесплатный. Вместе с тем, разумеется, не обойтись без testmem5, к нему мы ещё вернёмся. https://disk.yandex.ru/d/SEP7KFAoUgJcWQ

Далее хотелось бы обозначить, что т. к. у меня плата Asus, некоторые вещи могут немного отличаться от вашей платы.

Итак база следующая, по крайней мере речь о Alder Lake и Raptor Lake. «если где-то ошиблась – поправьте»
Как мы знаем интел условно поделила процессоры на К и Non-K. Ранее это обозначало наличие или отсутствие разблокированного множителя для разгона процессора, но с недавнего времени буква К также означает, что пользователю доступно управление питанием VCCSA, которое напрямую связано с разгоном памяти. Это важный момент, о котором нужно помнить, ибо нельзя просто так взять, купить плату на B или Z чипсете и погнать память в щи. Питание VCCSA формируется процессором и обычно очень не велико и при отсутствии возможности его изменения, можно прийти к выводу, что большинство процессоров без индекса К, в случае использования памяти типа DDR4 начинают сбоить где-то на отметке 3500мгц, это означает что если у вас не К процессор, то вам может повезти и поедет даже 3733, а может и не повезти и вы поедите в канаву уже на 3500. В случае же К процессоров и нормальной адекватной платы мы можем регулировать данное напряжение. Условно безопасным диапазоном считается значение в районе 1.25-1.35в, теоретический при превышении данного порога, со временем, контроллер памяти может деградировать. Насколько это правда сказать трудно, однако некоторые платы и сами не прочь навалить в авто 1.4в.

Таким образом условный тезис – VCCSA ставим 1.35в. Когда будете на 100% уверены в стабильности разгона, можно будет по чуть-чуть его снижать и найти более низкое значение. По личным наблюдениям больше 1.28 не требуется, т. к. там, где требуется выше, сам по себе КП уже не вытаскивает и нет смысла задирать напряжение выше.
Далее VDDQ. Указано что оно увеличивается вместе с частотой памяти и хорошо работает в районе -50мв ниже, чем SA. Не знаю на сколько это правда, однако моя плата послала нахрен данную рекомендацию и поставила его в 1.2в при SA 1.35 и частоте памяти 4133Мгц и работает оно отлично.

Таким образом тезис – следим чтобы плата не дурила с данным напряжением, но в большинстве случаев просто не трогаем, это же касается и VCCIO\IO2.
Касательно напряжения на память, тут всё строго индивидуально. Нужно понимать, что чипы памяти производят разные компании, напряжение для достижения нужной частоты будет разное и условия охлаждения, то есть радиатор, циркуляция воздуха в корпусе и прочие параметры будут разными. Принято считать, что где-то до 1.4в можно юзать как есть, до 1.45в с нормальными радиаторами, что выше – ставить воздух. По опыту в среднем по больнице всё так и есть, однако как уже сказано выше, тут всё индивидуально. Если ваша память располагает датчиками, можно запустить тест и просто посмотреть, что происходит с модулями во время тестирования. Например, мои G-Skill спустя пол часа стресс теста имеют температуру 47-50 градусов, никакой доп. вертушки не стоит. Много ли это? Ну вообще для бидаев вроде как НЕМАЛО, но на личном опыте опасения коллег касательно чувствительности бидаев по температуре не подтвердились.

Ещё пара деталей вкратце:
- желательно отключить виртуализацию VMX перед началом разгона.
- сделайте точку восстановления перед началом разгона.
- обновите биос, возможны исправления, улучшающие работу с памятью, но будьте аккуратны, некоторые платы типа B660m PG Riptide думают, наоборот.
- выключите MRC Fast Boot

Ну а теперь к разгону

Начинаем с самых основ что называется. Скачиваем таблицу от анты. https://drive.google.com/file/d/1N4qSG_wIrgoC_LrumWtSZD--5WYgCxD5/view
На первый взгляд может показаться что она не нужна, и вы самый крутой оверклокер, но поверьте, она тут главная и без неё будет сложно.
Самая первая наша цель, это выяснить минимальные стабильные первичные тайминги. Я прям подчёркиваю – НЕ НАЙТИ ЧАСТОТУ ПОВЫШЕ, а найти минимальные тайминги, по ходу поймёте почему так. Например XMP моих плашек по умолчанию 3200 CL14. Опытным путём удалось снизить их до CL13. Для новичков на всякий случай поясню что под первичками подразумевается первая группа таймингов – tCL, tRCD,tRP,tRAS и CR. CR - command rate на высоких частотах лучше всегда ставить 2.
В зависимости от производителя памяти вы можете увидеть картину когда первая тройка равна друг другу, например 14-14-14, а в ином случае отличается, например 14-16-16. Привожу для примера, но это важно для понимания. tRP обычно равен tRCD, поэтому его прям высчитывать обычно смысла нет. Есть гипотеза, словно некоторые платы любят чётные тайминги, а другие нечётные, насколько это правда сказать затрудняюсь, лично такого поведения не наблюдала, поэтому тут могу лишь посоветовать снижать первички на столько, на сколько это возможно. Хочу при этом заметить, что от правильности тестирования на данном этапе будет зависеть сколько времени будет потрачено в будущем, поэтому не ленитесь и проверяйте стабильность первичек максимально подробно.
Тут пришло время затронуть testmem5. https://disk.yandex.ru/d/il__zepWcDXOkg
Сама по себе эта программа мало чего может показать, но с правильными конфигами она становится крайне полезным инструментом. По ссылке вы можете скачать конфиги от пользователей и вот уже они позволяют провести эффективное тестирование. Конфигов много, каждый тут действует по-своему, я делаю так. Если нужно провести быстрое тестирование, я использую суперлайт 2, он идёт около получаса. А когда нужно провести марафон стабильности, включаю extreme, это обычно происходит на последних этапах разгона.
Таким образом, когда вы найдёте tCL и tRCD, то их будет нужно поставить в таблицу. Ещё в неё нужно вписать ту частоту, на которой вы прошли все тесты и в которой точно уверены, и ту частоту, которую хотите получить. Благодаря этой информации вы получите, по сути, всю нужную инфу, остаётся только её применить.
На примере моей таблицы tCL и tRCD 13, а частота 3200Мгц. Желаемая частота 4133мгц. Таблица показывает, что мне нужно указать tCL 17 и tRCD 17 и tRP 17, tRAS 38.
Применив эти параметры комп может стартануть, может стартануть и вылетить в синьку, может не стартануть. Тут нужно быть морально готовым, ибо есть не кислая вероятность в необходимости сброса биоса, так что запаситесь терпением. В любом случае, тайминги нами проверены, а значит если мы не получаем стабильности на этом этапе или вообще запуска нет, то вариантов причин не так и много
- память просто не могёт, снизьте частоту.
- не хватает напряжение на память
- не хватает напряжение VCCSA
- у вас гигабайт или асрок. Шутка. Хотя в каждой шутки есть доля шутки.
Перебрав данные составляющие вы к чему-то да придёте и вот тут-то и начинается самое интересное.
tFAW обязательно ставим = 16 иначе зачем вы вообще сюда пришли?
tRRDS всегда ставим 4. tRRDL по таблице - 6
Поставили – проверили суперлайтом 2, идём дальше.
Далее tCWL, на асусе он называется tWL, ставим по таблице, у меня это 16.
Далее tWRRD sg и dg. Также по таблице 30 и 26. Не забываем при внесении новых таймингов проводить тестирования.
tWR – интересный тайминг. В шапке сказано, что он высчитывается через WRPRE по формуле 4+tCWL+tWR. Возможно, так оно и было, однако моя плата плевала на данный момент, поэтому указываем tWR напрямую, как в таблице – 16.
tRTP получается через tWR разделённое на 2. Хорошо, но запоминать это не надо, потому что у нас есть таблица, ставим 8. «кстати это тоже идёт в разрез с шапкой, но вот так оно работает»
tCKE – просто следуем таблице и ставим от 4 до 8. Я остановилась на 4.
tRDWR – чтобы не сойти с ума рекомендую их искать не вручную, а через поиск по кнопке F9. Опять же, без откровений, смотрим в таблицу, у нас тут все tRDWR равны 14, ставим их всех 14. Проверяем, если работает, снижаем их всех на 1 и так пока не перестанет включаться, я остановилась на 11. Кстати важный момент, если вы не послушали таблицу и бахнули tCWL меньше указанного значения, например 12, то при попытки снизить tRDWR пойдёте в ASS. Если кому-то интересно, что важнее – снизить tCWL или tRDWR, второе важнее.
tRDRD – как обычно тупо следуем таблице. У меня тут семёрки, обратите внимание что dg отдельно, он по таблице 4. Собственно меньше семёрок у меня и не взялось, поэтому они и остались.
tWRRD dr и dd – без изменений, следуем таблице, у меня вышли 5 и не трогайте sg и dg, их мы выставили в самом начале разгона.
tWRWR dg – берём из таблицы, у меня 4, остальные оттуда-же – 7.

И вот не прошло и года, а собственно почти всё. Нет без шуток, не так уж и трудно да? Больше времени потратили на тестирование.
Остались 2 вещи, tRFC-tREFI и сопротивления. Последнее я затрагивать не буду, ибо кукуха уедет с этими вашими линуксами, а по первому пару слов скажу.
Итак и tRFC и tREFI очень важны, первый должен быть как можно меньше, а второй как можно больше, но в определённых пределах. Для расчёта данных таймингов в файле есть отдельный раздел, который так и называется tRFC-tREFI. В целом тут думаю всё понятно. Указываете частоту, берёте tRFC new и вставляете полученное в биос. С Trefi тоже самое. Здесь важно понимать, что разгон должен находиться в определённых пределах, за которые не стоит переступать. Например, нет смысла ставить tREFI 99999, даже если плата позволяет. Выставив такое значение, профита не будет, скорости не вырастут, задержки не уменьшатся. С tRFC примерно таже история. В какой-то определённый момент вы поймете, что понижаете тайминг, а профита нет, поэтому нет смысла ужимать до победного, «то, что есть в таблице хватит 99.99% людей». Последнее что хочу подметить, tREFI сильно повышает эффективность работы памяти, но вместе с этим повышается и нагрев, поэтому подбирать трефи рекомендуется в самом конце, когда все остальные тайминги уже подобраны. В этом кстати и кроется причина почему мы не сразу ломимся искать частоту, а сначала подбираем первички на низкой частоте. Дело в том, что сейчас очень часто возникает ситуация, когда именно контроллер памяти процессора является ограничивающим звеном, а не сама память. Если такая ситуация возникнет вы
А – быстро поймёте, что дело именно в ЦП
Б – сразу придёте к тому, что тайминги не причём и нужно снижать частоту памяти.
В случае если сразу лезем на макс частоты, вы обязательно упрётесь в состояние, где вроде бы всё стабильно, а на самом деле ни хрена не стабильно. Вот именно такое поведение и характерно для косяков по контроллеру памяти и так было и на моём 12400 и на моём 12600к. Поэтому экономьте своё время и время других, надеюсь кому-то мой гайд помог, всем приятного не напряжёного разгона.

Всем привет. Есть такой конфиг:
i5-13500
Gigabyte B660M DS3H
Kingston Fury 3200MHz 2x32GB 16-20-20-39 1.35v micron.

Есть смысл гнать такую память? Если да то на что примерно можно рассчитывать по частоте? Или только тайминги настроить.
Если у кого подобная память была был бы рад увидеть ваши результаты.

Если повезет, то поедет в гир1 на 3600-3733 мгц, если не повезет, то макс частота 3466 мгц. А вот тайминги ужать точно имеет смысл.

Привет всем бодрствующим! Знатоки, подскажите, помимо лучшего выбора, что можно будет выжать из вариантов: сейчас стоит 4х8, буду обновлять 2х16, так как проц не особо дружит с 4мя плашками. Мать у меня М8Н, Asus Maximus VIII Hero на 170ом чипе, проц QTJ1 (мутант). Двухканал на 2 плашки стабильно держался на 3200 частоте при 14-17-17-28, 4 плашки уже ни в какую не заводились на 3200, стабильно работали только на 3066 и 15-17-17-34. Так вот, сейчас буду брать, скорее всего, Corsair Vengeance LPX 2x16 3600 МГц. Что скажите по самой оперативе и насколько она удачна для разгона?
